KT인터넷 전화 D2 분해

이녀석 역시 불용자재 사니까 같이 딸려온 녀석입니다.

인터넷 전화를 신청하면 같이 딸려오는 리시버? 비슷한 제품인것 깉더군요. 크기는 작은데 꽤 묵직합니다

후면부분 입니다. 전원포트와 랜포트 2개로 심플한 구성입니다.

측면에는 호출/등록 버튼이 자리하고 있습니다.

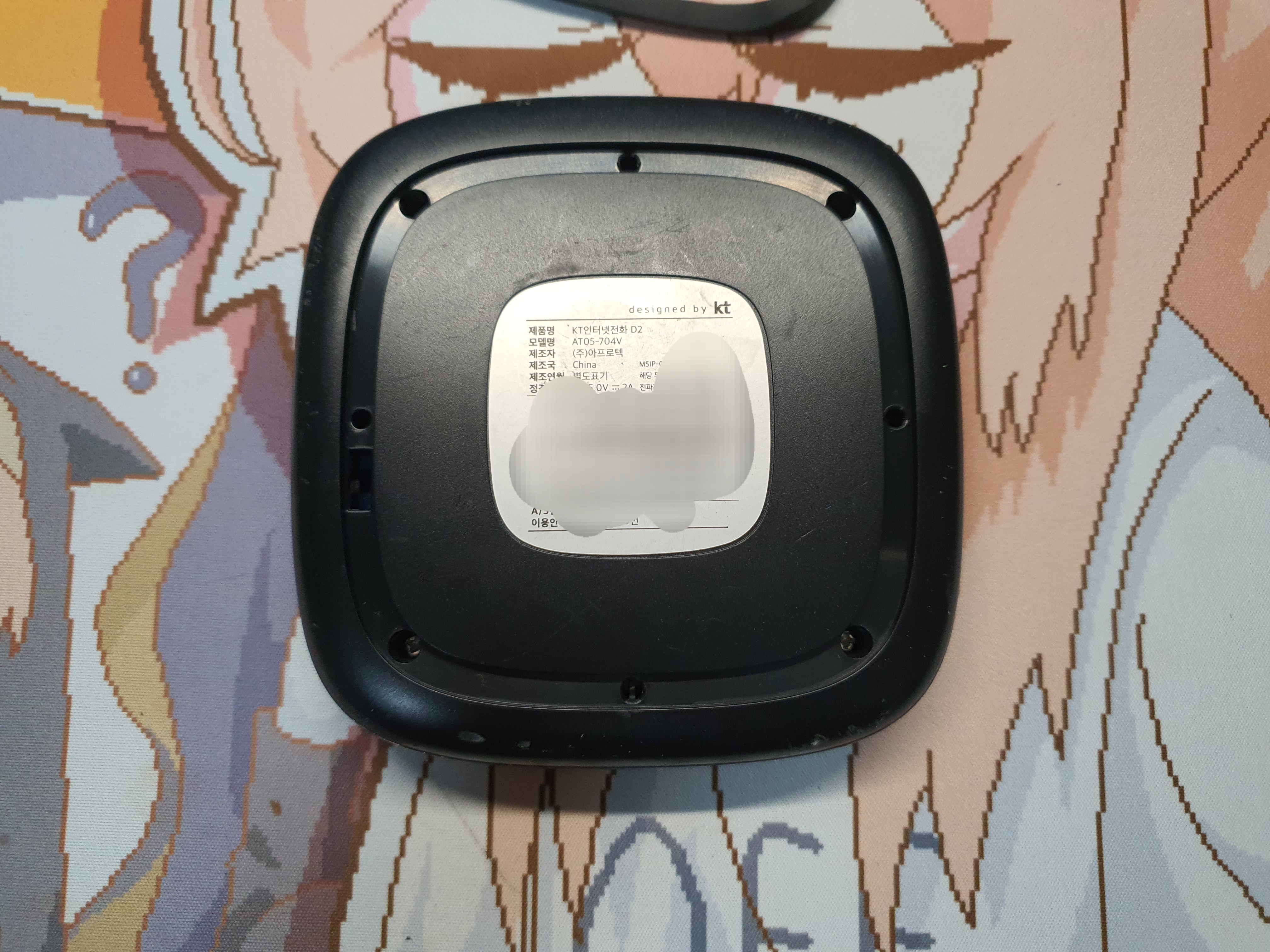

하단부 입니다

분해는 타 kt제품과 똑같이 고무발을 때어주면 됩니다

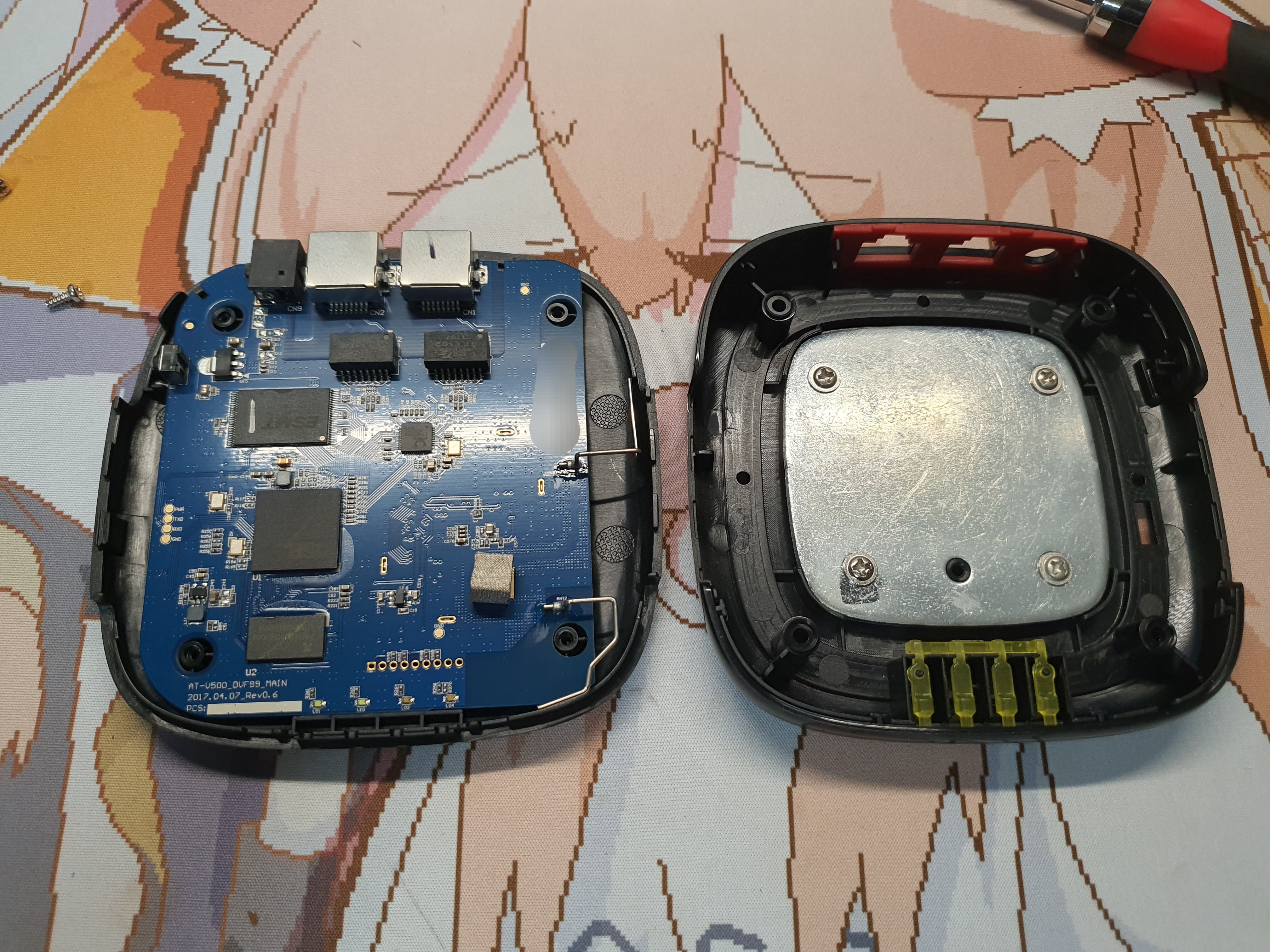

나사 4개를 풀고 살짝 힘줘서 열면 쉽게 분리가 되는 구조입니다

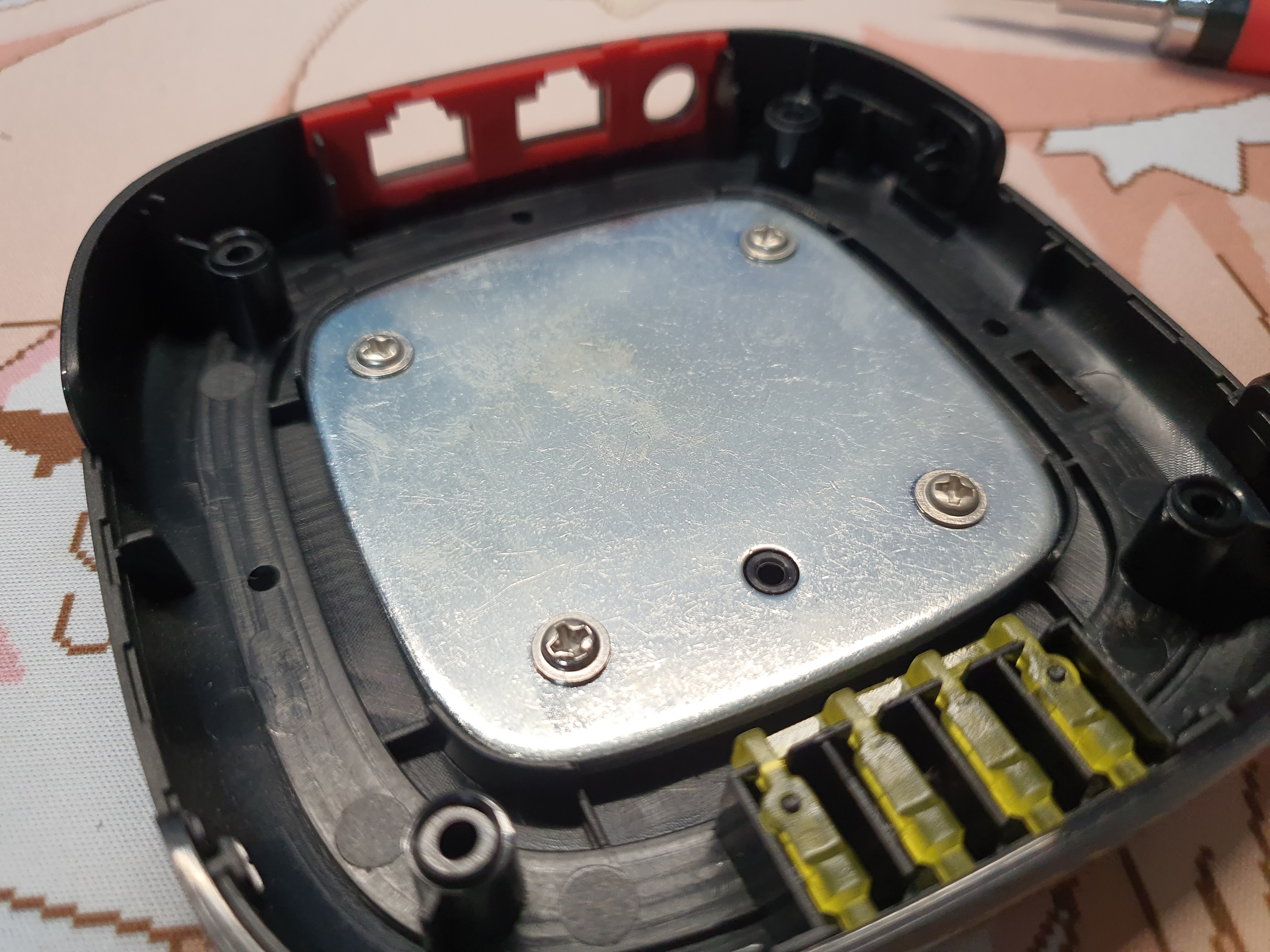

무거웠던 이유가 거창한게 아니라 그냥 무게추가 있어서 그런거였네요

기판은 심플한 편 입니다

후면부
mac주소가 적힌 스티커가 붙어있습니다

쉴드 내부에는 RF용 회로가 들어있을것 같고. 납땜처리가 되어서 분리하지는 않았습니다

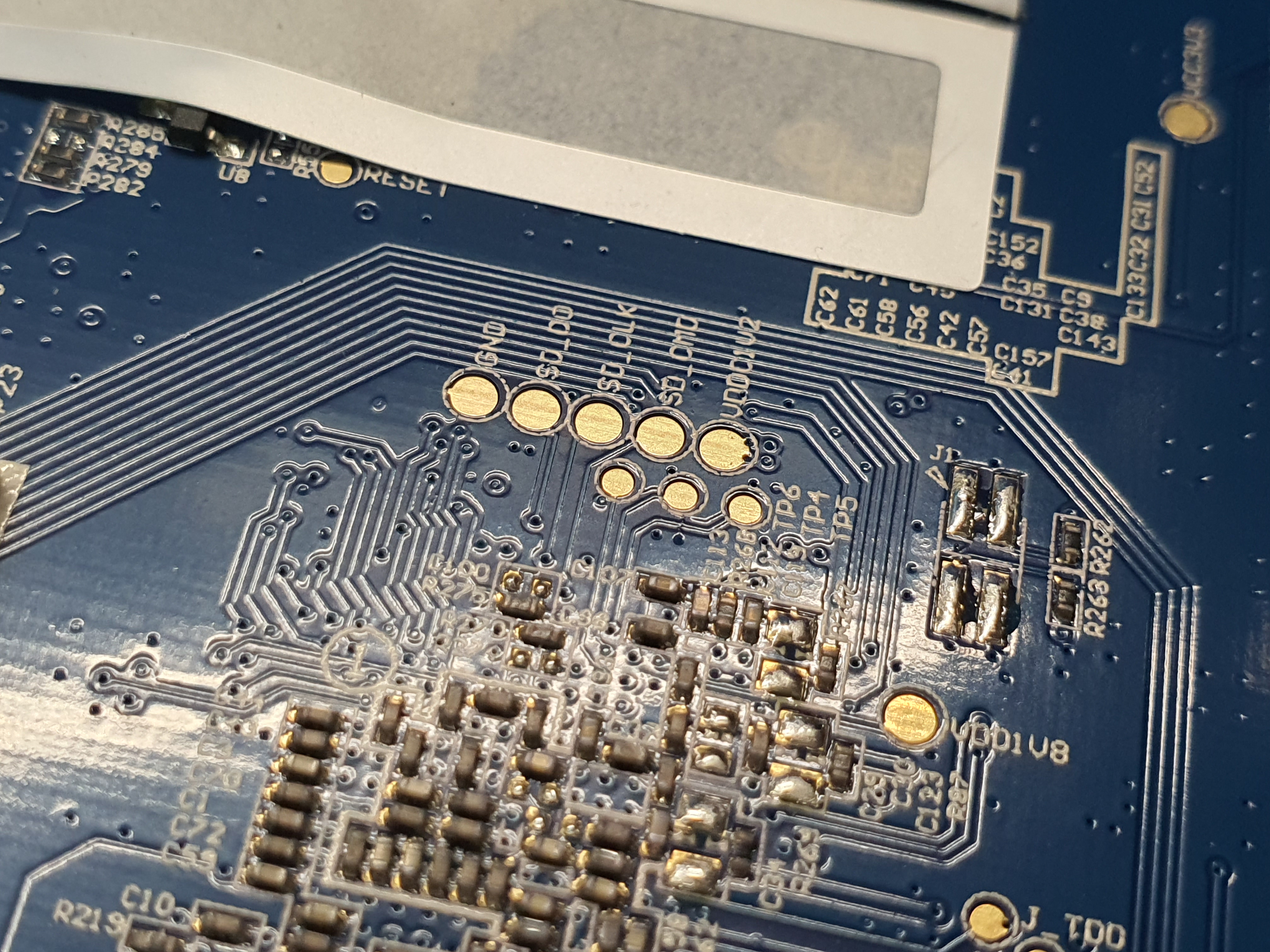

기판을 들여다보니 각종 테스트 접점이 보이네요
누군가 저기에 장비를 연결하면 파형을 보거나 여러 재밌는걸 할수 있을지도 모르겠습니다

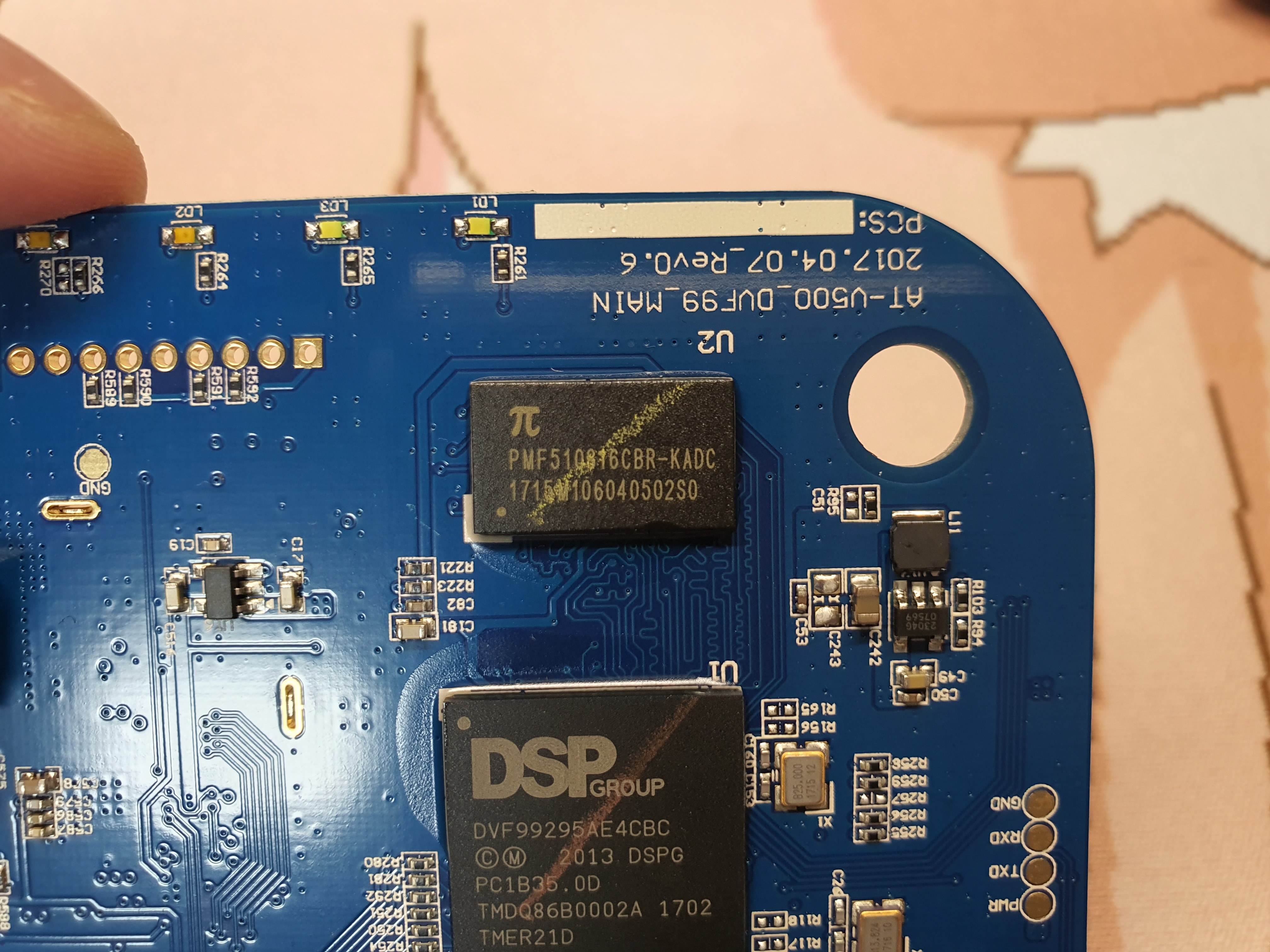

PMF510816CBR-KADC
DDR3이며 1Gb 용량(128MB)입니다

DSP그룹? 제품은 처음보네요
DVF99295AE4CBC
그냥 DVF9929로 찾아보니 VoIP용 SoC로 ARM926 500MHz 프로세서가 들어간 모양입니다.
듣자하니 리눅스가 호환된다 그러던데 옆에있는 접점으로 접근이 가능할지도 모르겠습니다

위 칩셋에 바로 아래에 있는 ESMT F59L1G81LA 머시기
1Gb 낸드입니다 정보

그 옆에 있는 꽃게칩 RTL8304MB
이더넷 스위치용 칩셋입니다.

이녀석도 역시 잘 조립해서 가전제품함에 집어넣고 와야겠습니다.
딱히 쓸곳이 없네요
