어디선가 2만냥을 주고 구매한 1300와트 파워서플라이의 케이블을 만들기 위해 뻥파워에서 선을 적출해서 사용하려고 분해하다가 고갈한 블로그거리를 추가하려고 급하게 사진을 찍어왔습니다

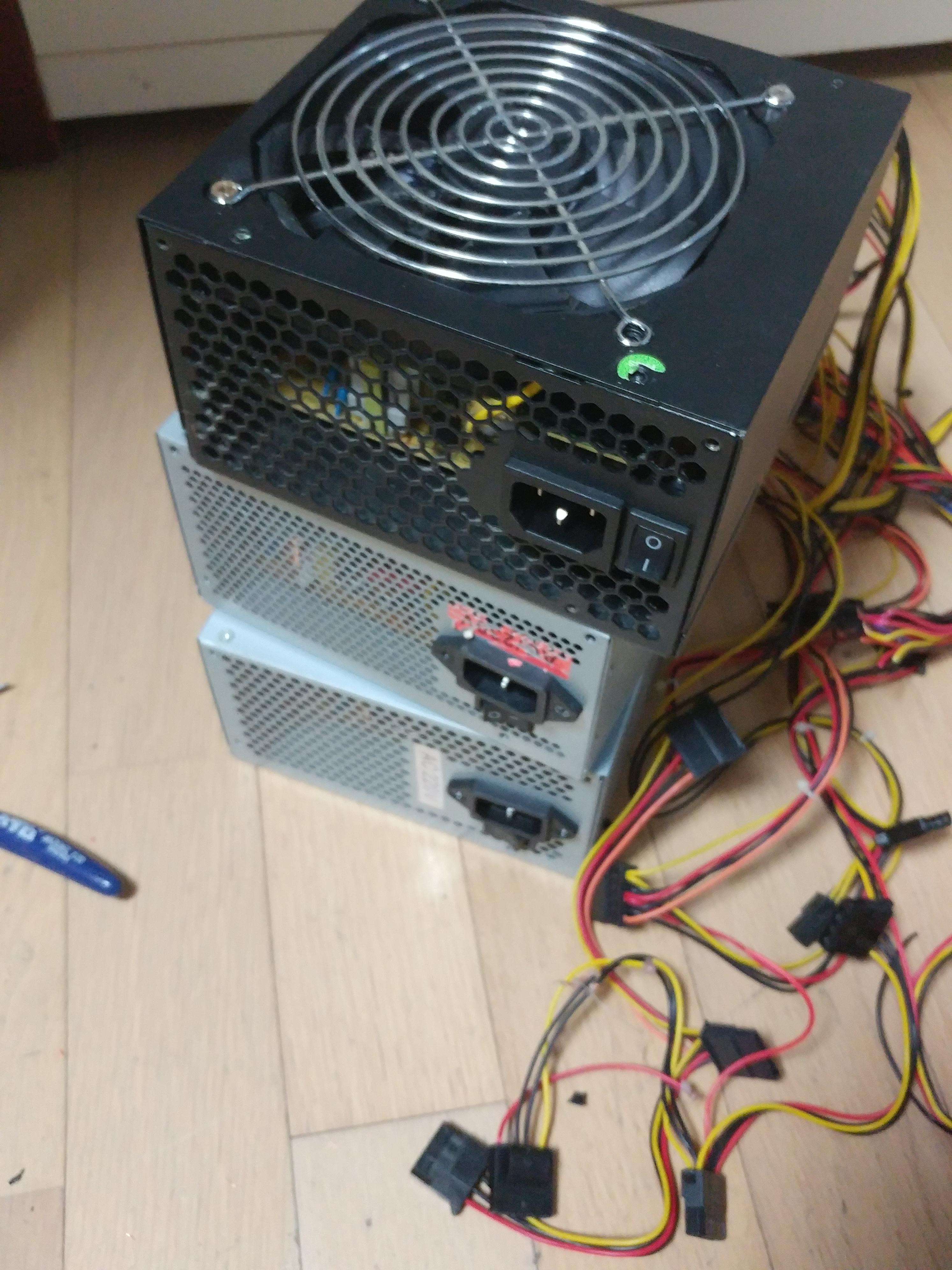

때려잡은 뻥파워들 입니다
정격이 250와트정도 나오는 흔하디 흔한 뻥파워 입니다
첫번째로 분해한 검은색 파워입니다
스티커가 깔끔하게 제거되어서 무슨파워인지는 모르겠지만 뻥파워인건 확실합니다
이 파워의 특징이라면 껍데기 두깨가 생각보다 두꺼워서 무게가 조금 무겁다는것 입니다

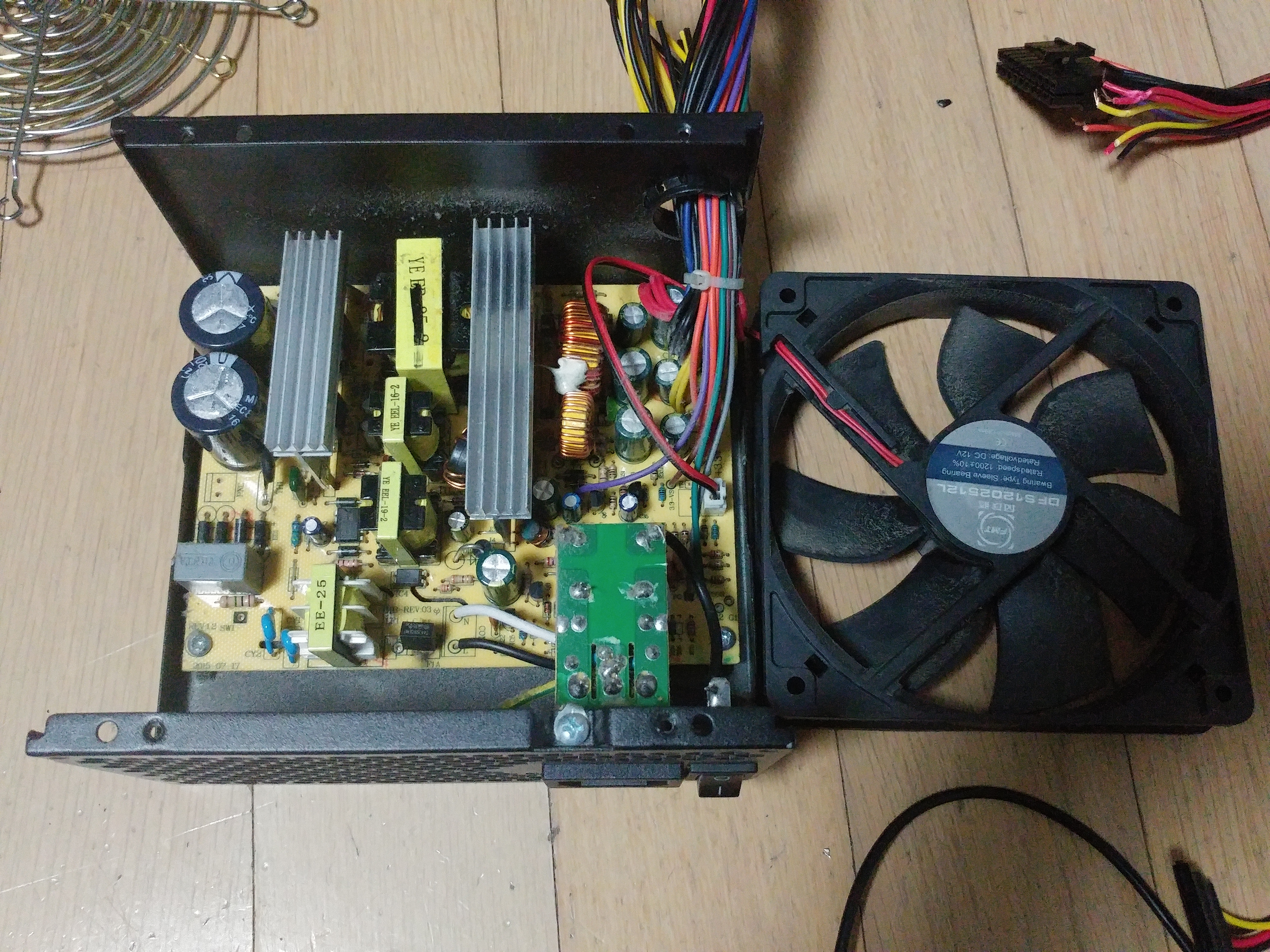

분해해 보았습니다
다른파워와 똑같이 나사 4개만 풀면 분해가 가능합니다

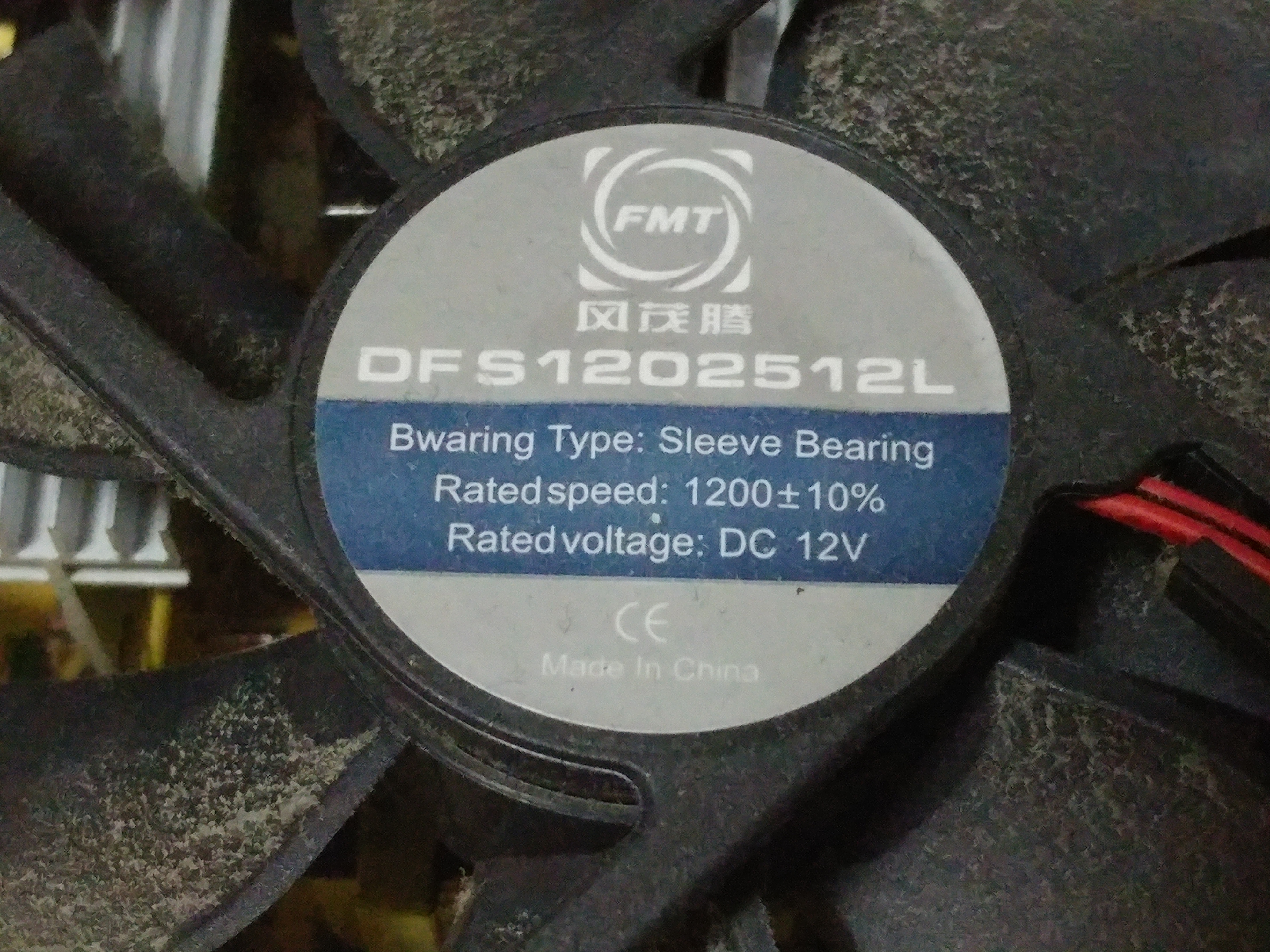

사용된 쿨러입니다
다른 뻥파워에 사용된 쿨러들과는 다르게 RPM이 나와있습니다하지만 소모전류가 나와있지 않습니다
쿨러를 보니 1200RPM에 12V로 작동되는 쿨러입니다
베어링은 슬리브 형식을 사용합니다
그냥 흔한 싸구려쿨러에 흔히 사용되는 방식입니다
정류회로쪽을 촬영해 보았습니다
노이즈필터에 평범한 다이오드 4개가 보입니다
흔하디 흔한 구성으로 뻥파워축에선 중상급의 설계입니다진짜 뻥파워는 노이즈필터도 빼벅고 그럽니다

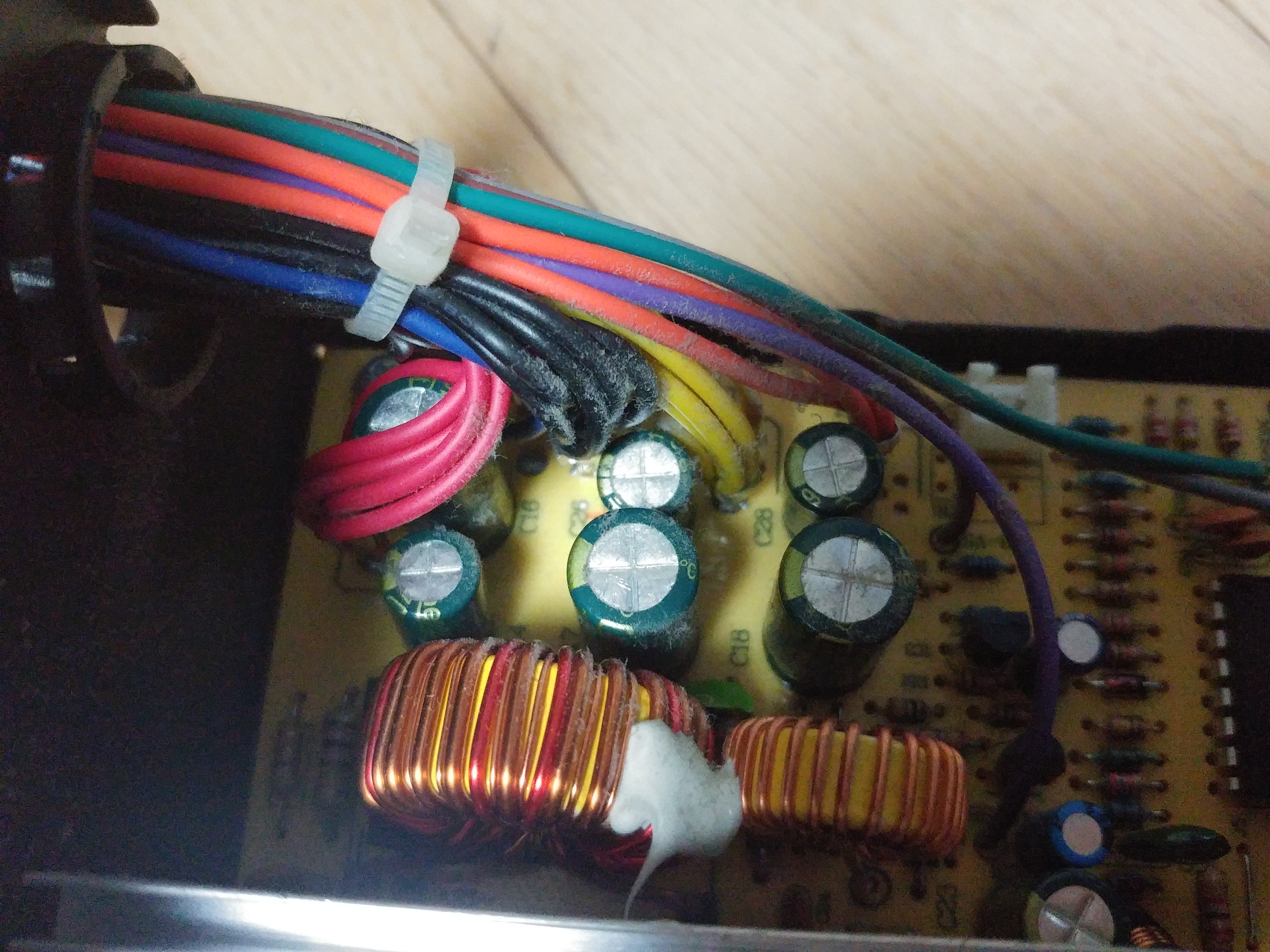

DC출력부 콘덴서를 보았습니다
조금 부실해 보이지만 어느정도 쓸만은 해보입니다
공간상의 제약으로 인해 콘덴서의 자세한 제조사는 확인을 못했습니다

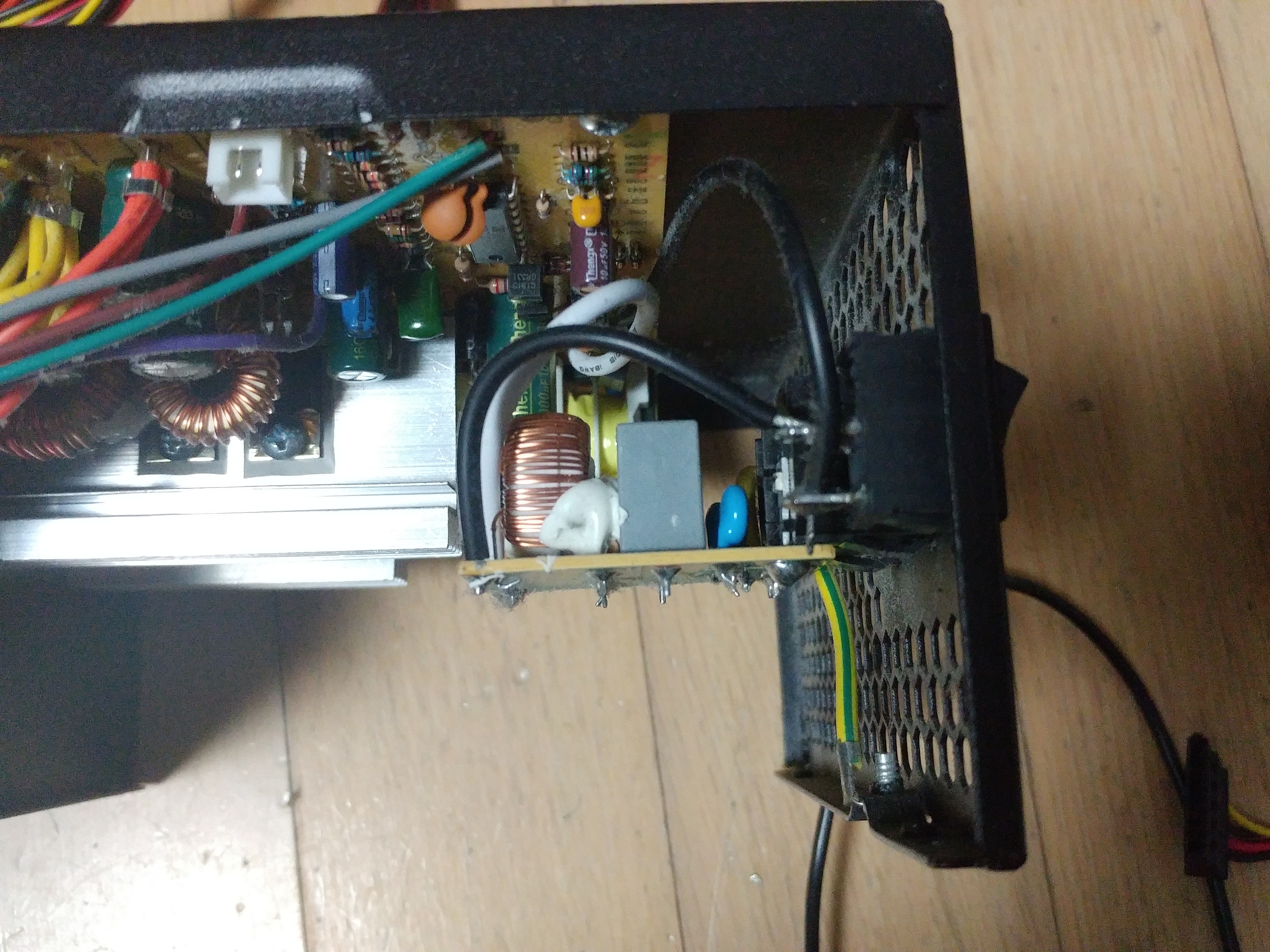

EMI필터가 정상적으로 달려있습니다
뻥파워는 이걸 다 생략한 경우가 많은데 이건 뻥파워 주제에 달려있습니다
저 필터의 역할로는 전기적 잡음을 잡아주는 기능입니다
쉽게말해 있으면 좋은것 입니다

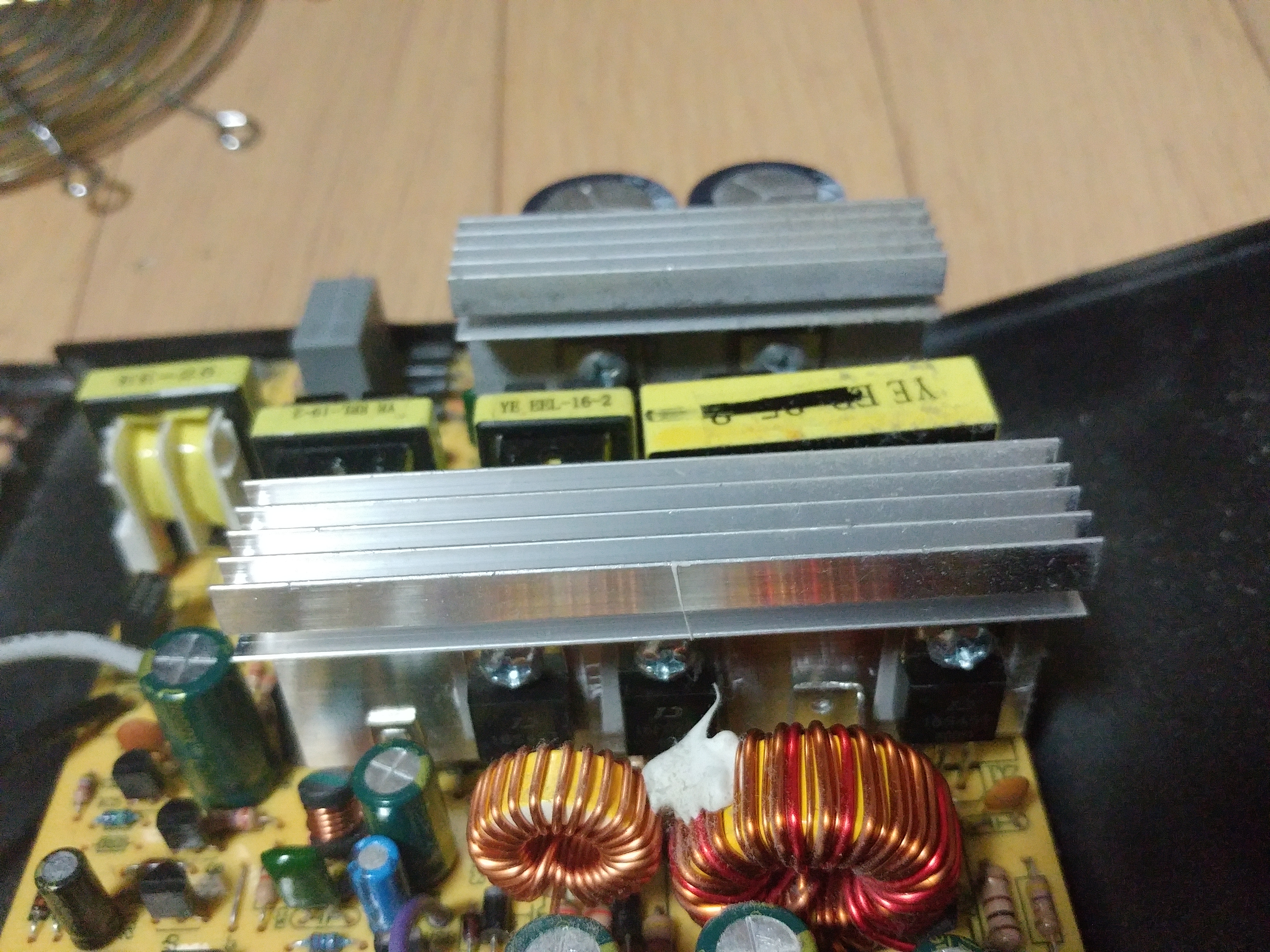

방열판과 소자부분 입니다
방열판 크기가 조금 작은것 같지만 저정도의 출력으론 저만한 방열판으로도 충분할겁니다

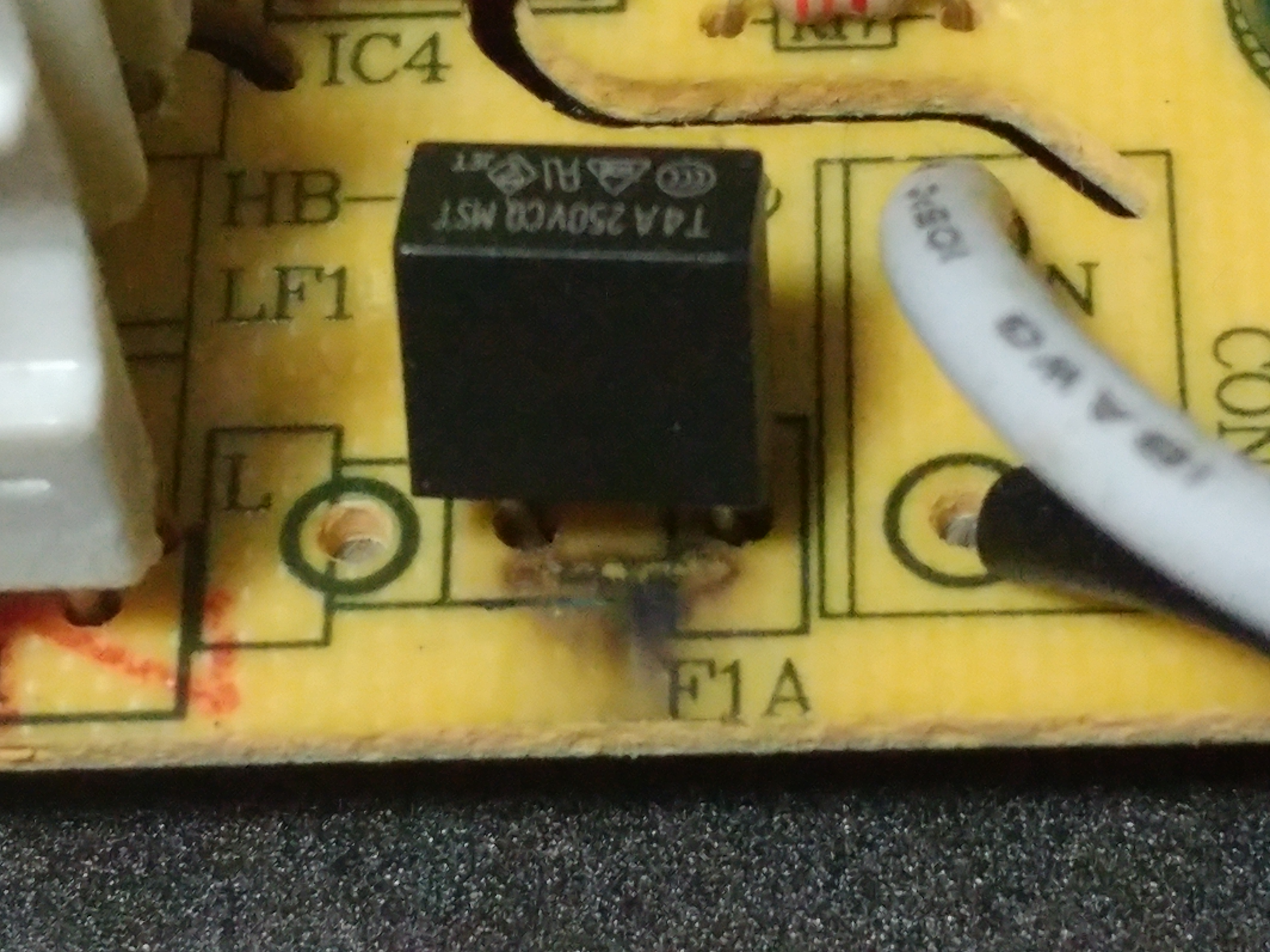

전원부를 보다가 어느 부품이 타있는걸 확인했습니다
퓨즈같기도 하고 아닌것 같기도 하고.. 어느부품인지는 모르겠지만 어치피 고장난거니 버리겠습니다 케이블도 털렸고 말이죠
다음으로 분해할 파워입니다

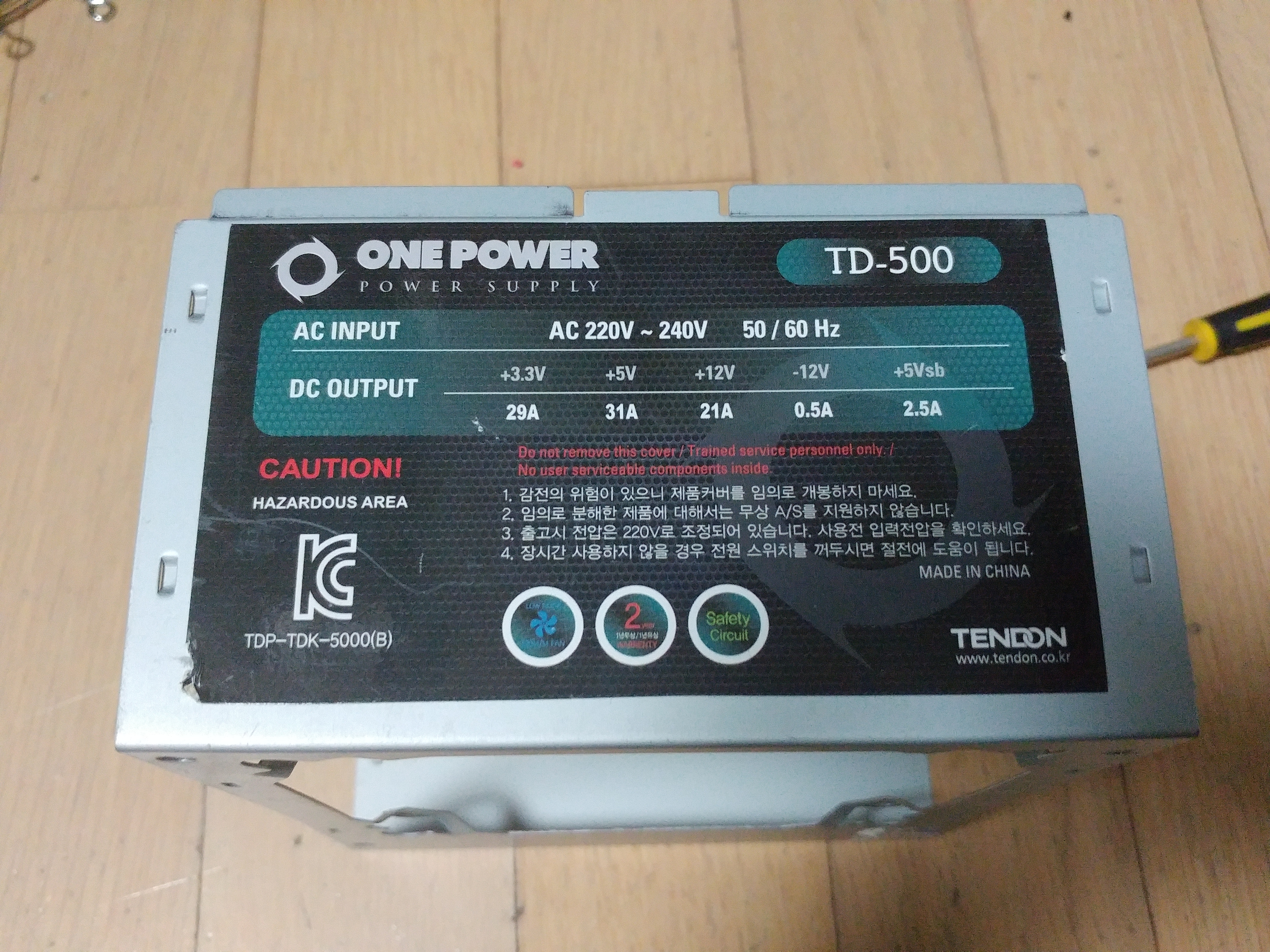

원파워 입니다
꽤나 좋은 파워로 뻥파워와 정격파워의 선에 걸터있는 녀석입니다

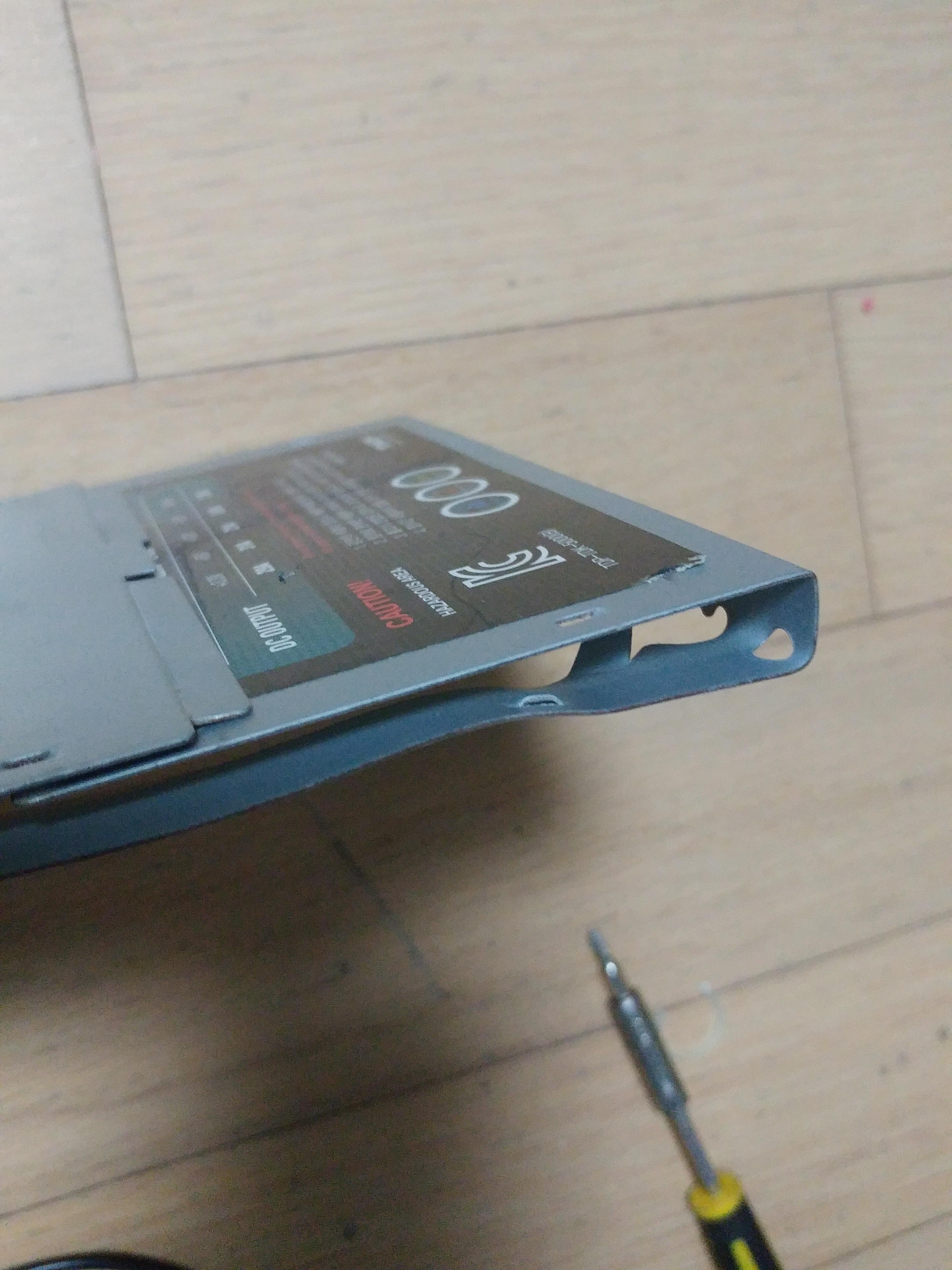

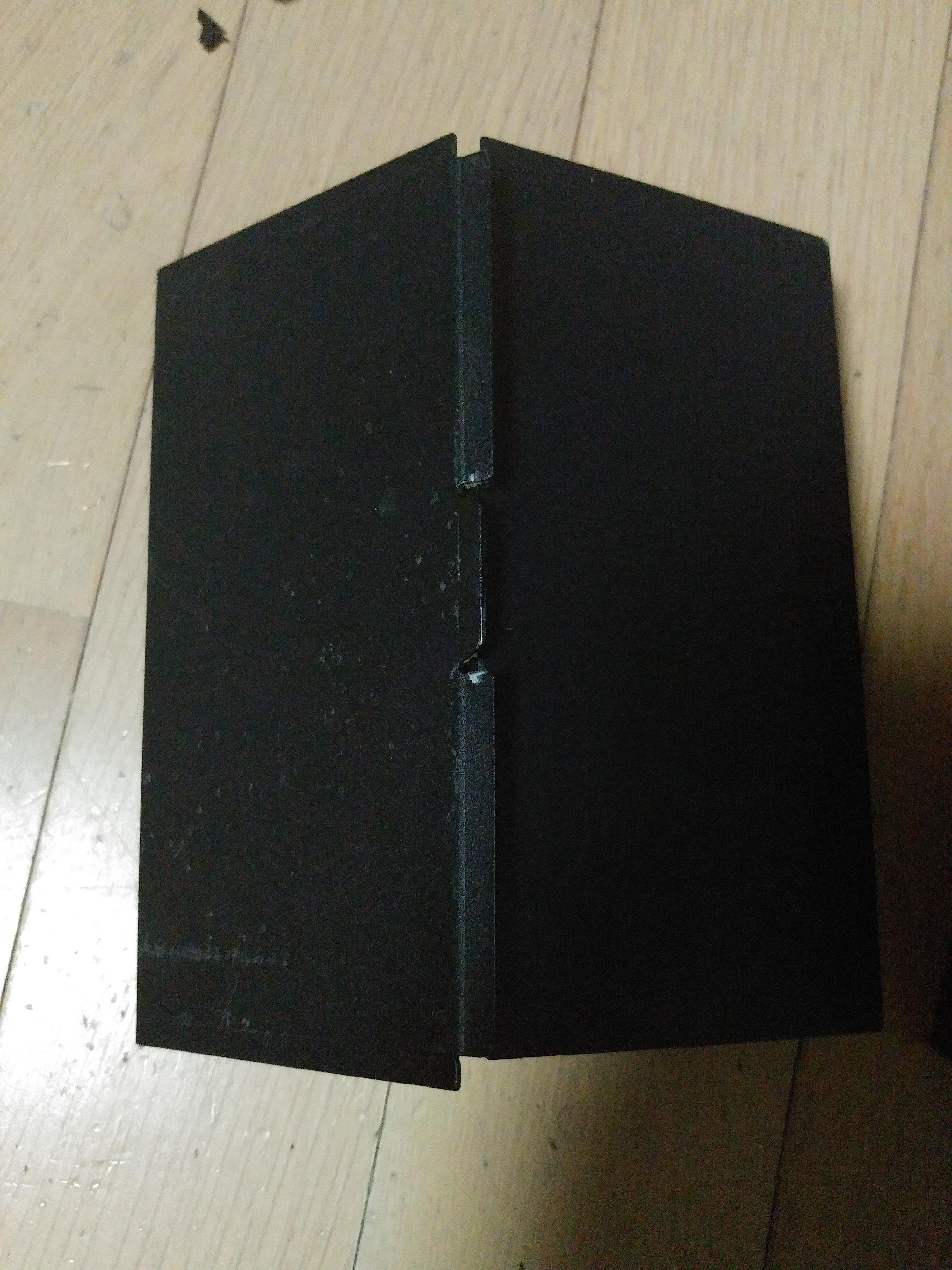

케이스는 당연히 얇습니다
쉽게 접어지는 연한 재질입니다
분해했습니다
사실 제가 오래전에 메인으로 사용하던 컴퓨터여서 여러 개조가 이루어진 파워입니다
예를들어 무게만 나가는 PFC를 때어내는 개조라던지 콘덴서 교체라던지 말이죠

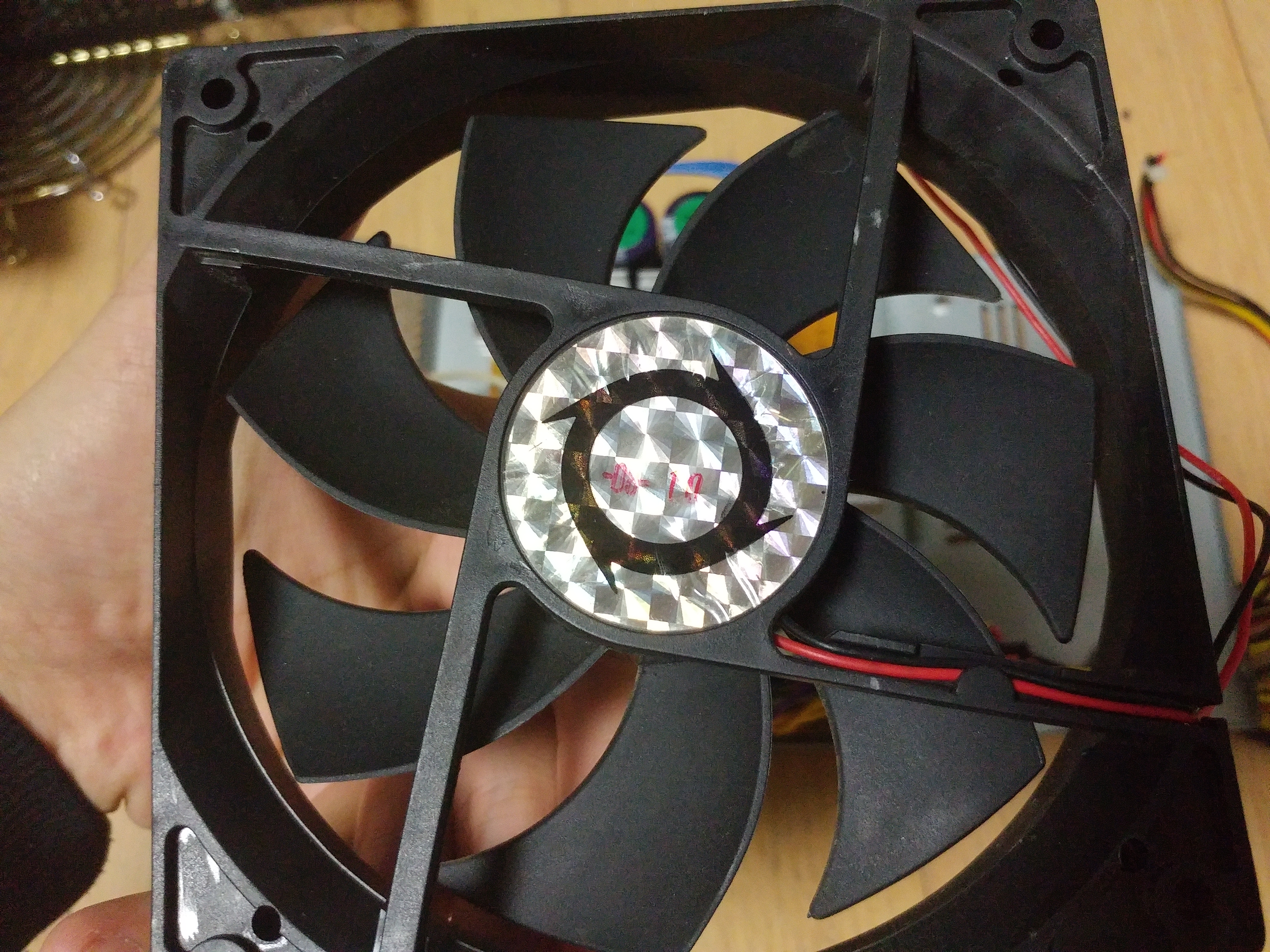

사용된 쿨러입니다
아무런 표시없이 가시달린 원모양이 프린트된 빤짝이 스티커만 붙여있습니다

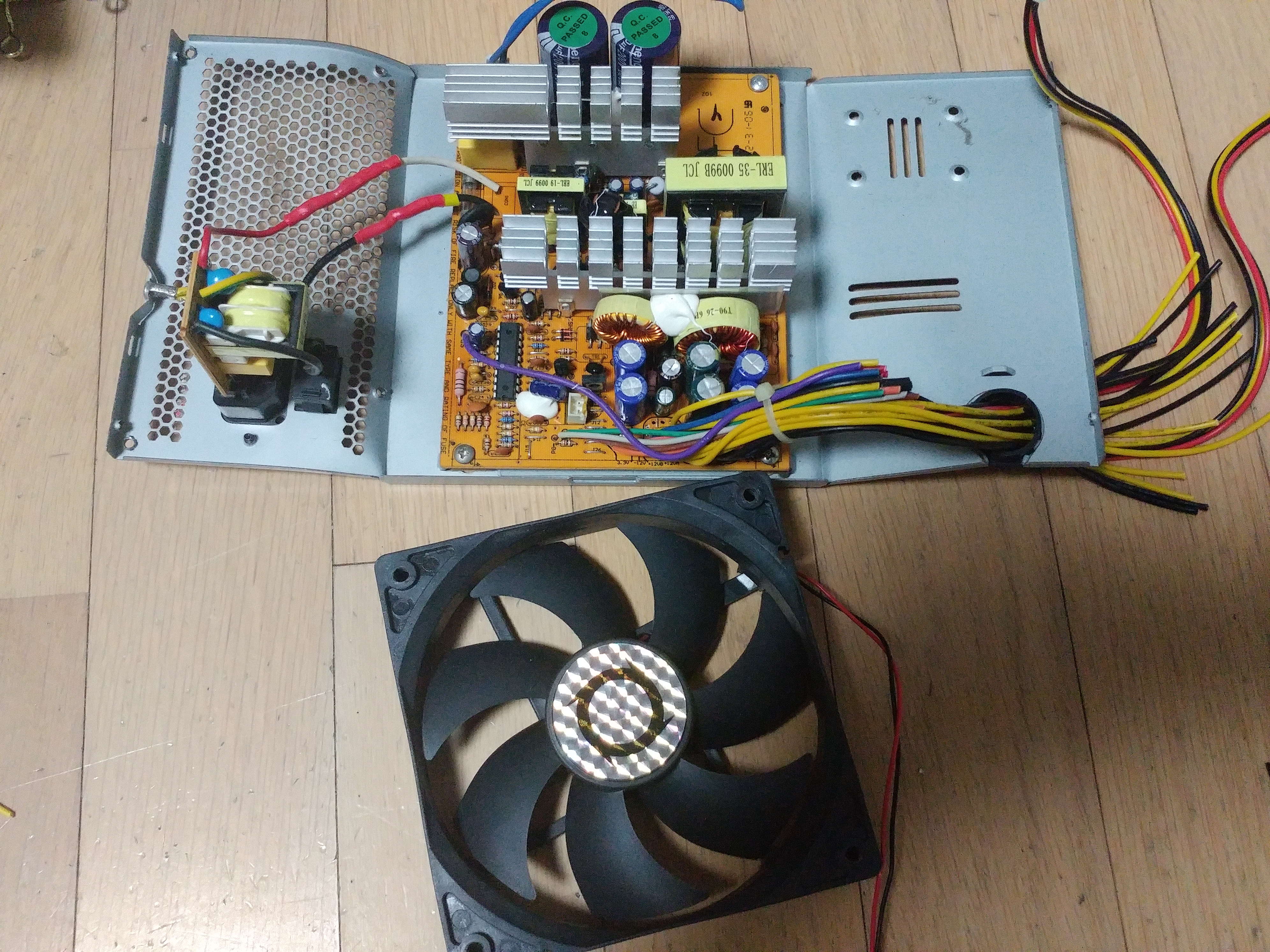

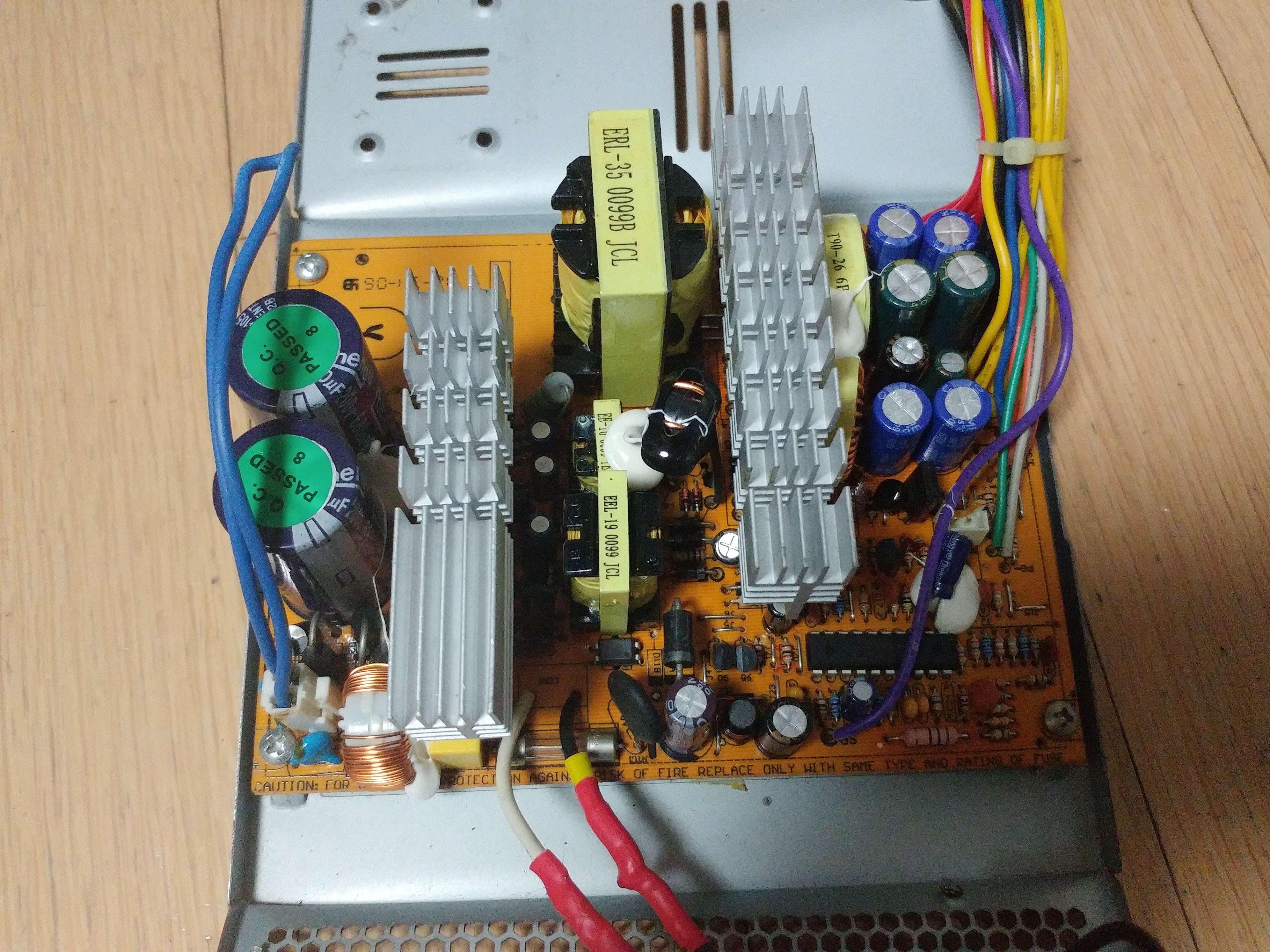

이 파워의 전체적인 모습입니다
여러 개조의 흔적과 뽑혀나온 PFC에서 나온 전선의 흔적이 보입니다

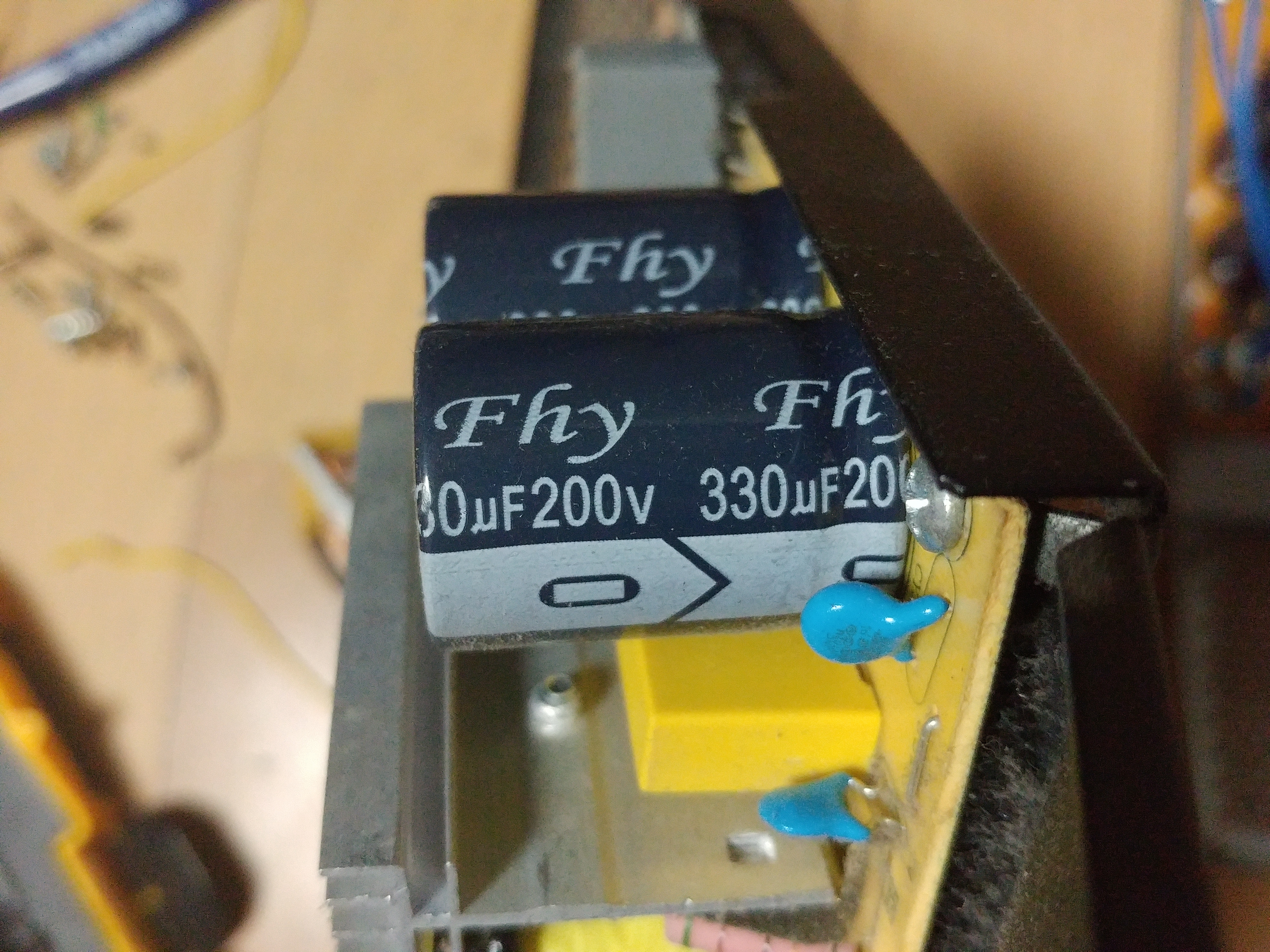

평활부에 사용된 콘덴서 입니다
200V에 680uF입니다 저정도의 용량에선 무난히 사용해도 적절한 용량입니다
제조사는 Fhy라는 회사입니다
DC출력부 입니다
위에 저 파워와는 다르게 빈공간이 적습니다

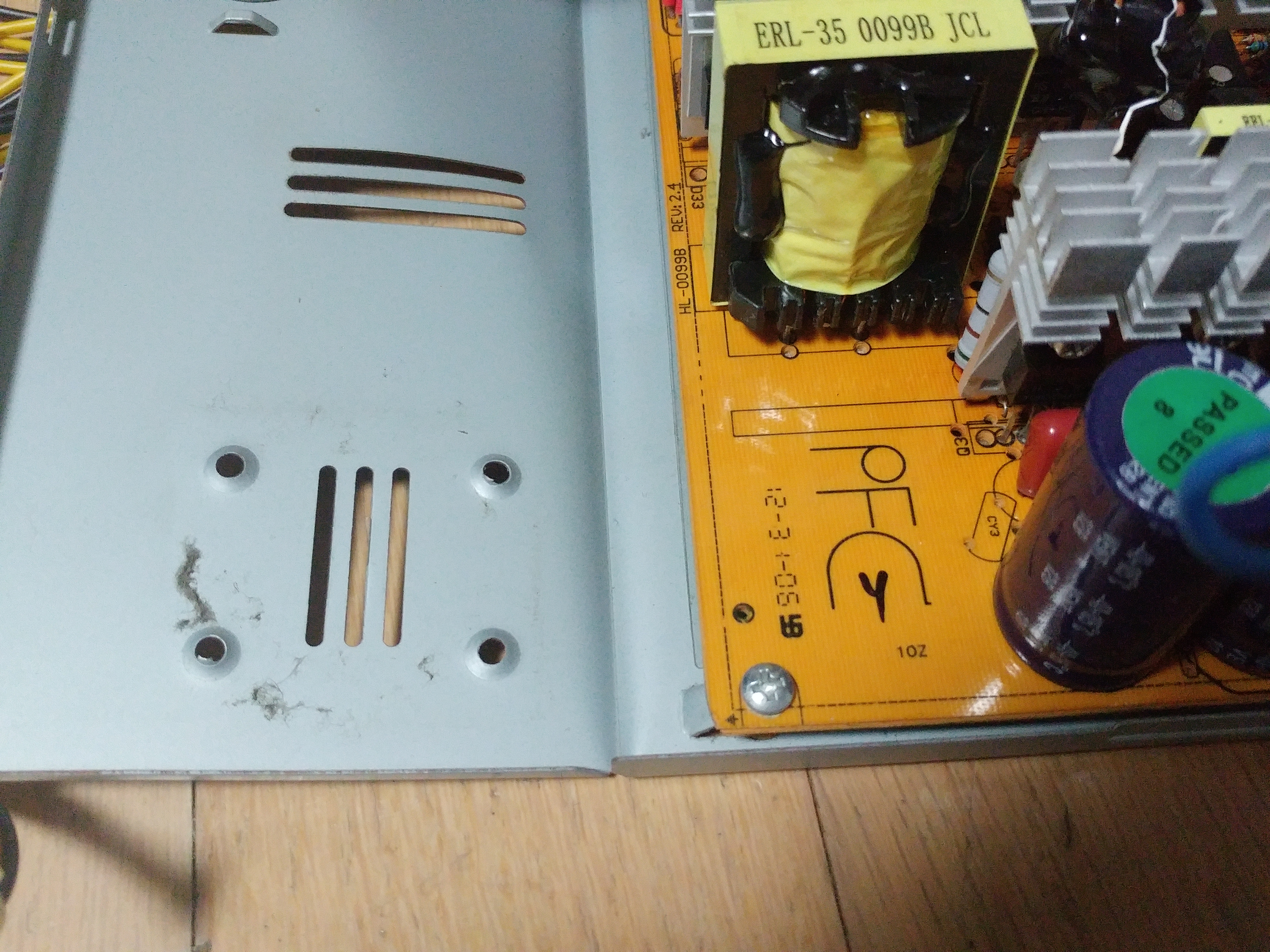

뻥 PFC가 있던 자리입니다
큰 여유공간이 보입니다
EMI필터부분 입니다
위에 저 파워와 비슷하지만 노이즈필터가 추가로 장착이 되어있습니다
마지막으로 분해할 파워입니다

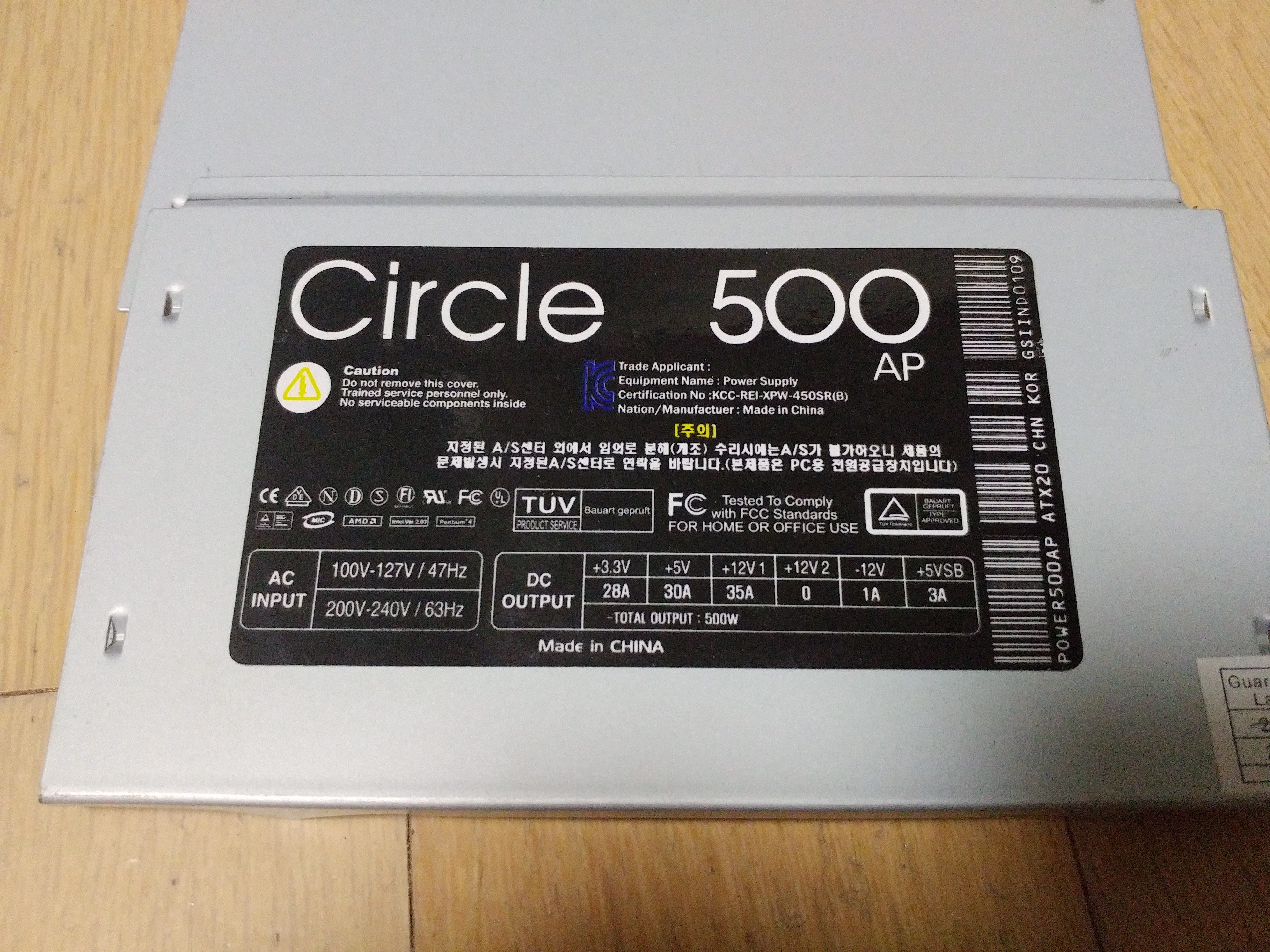

Circle라는 파워입니다
다나와를 보니 200와트 출력의 파워로 나옵니다
이녀석 역시 부실하니 무게도 가볍습니다

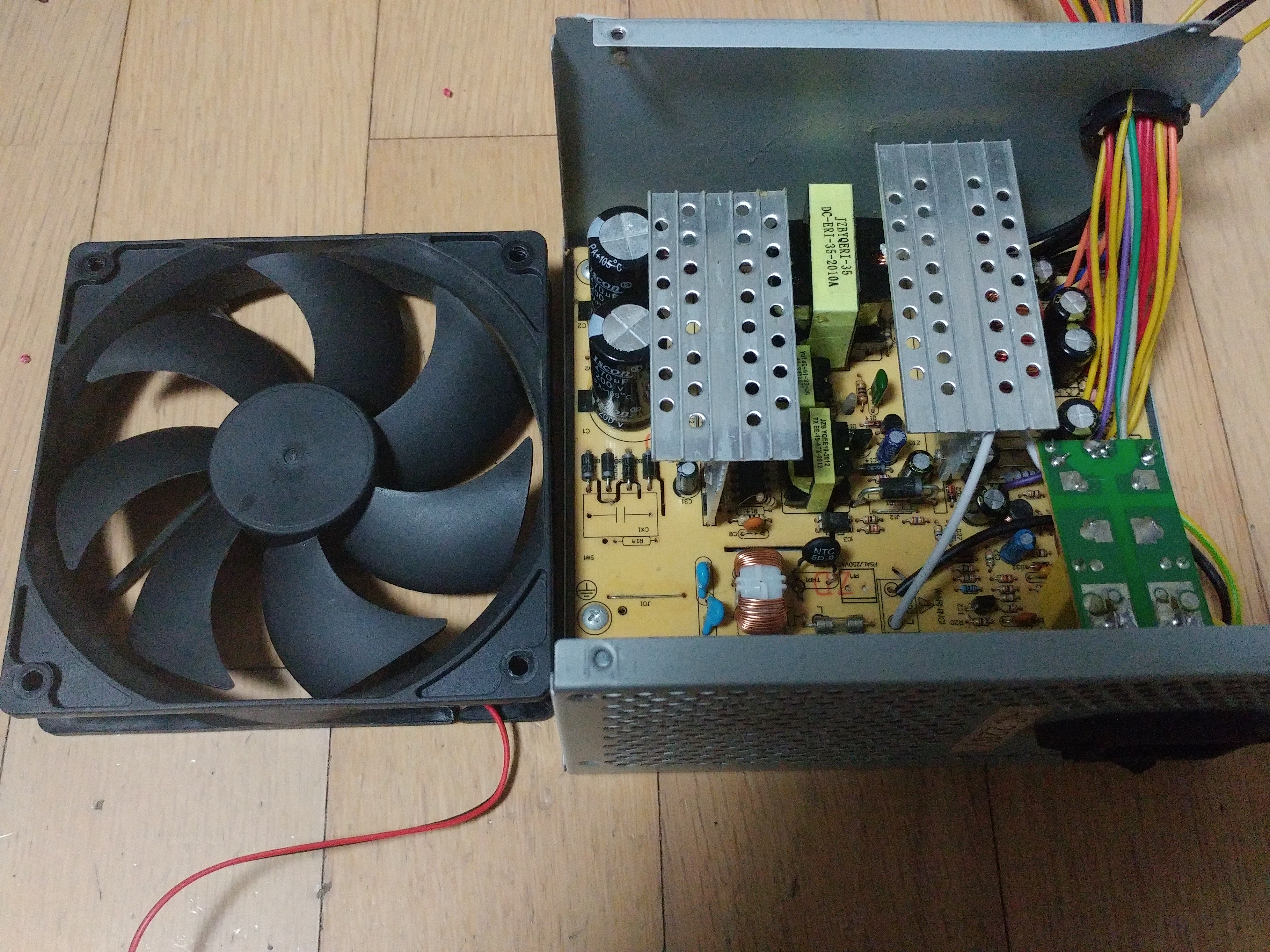

분해해 보았습니다
많은 공간과 부실한 내부구조가 보입니다

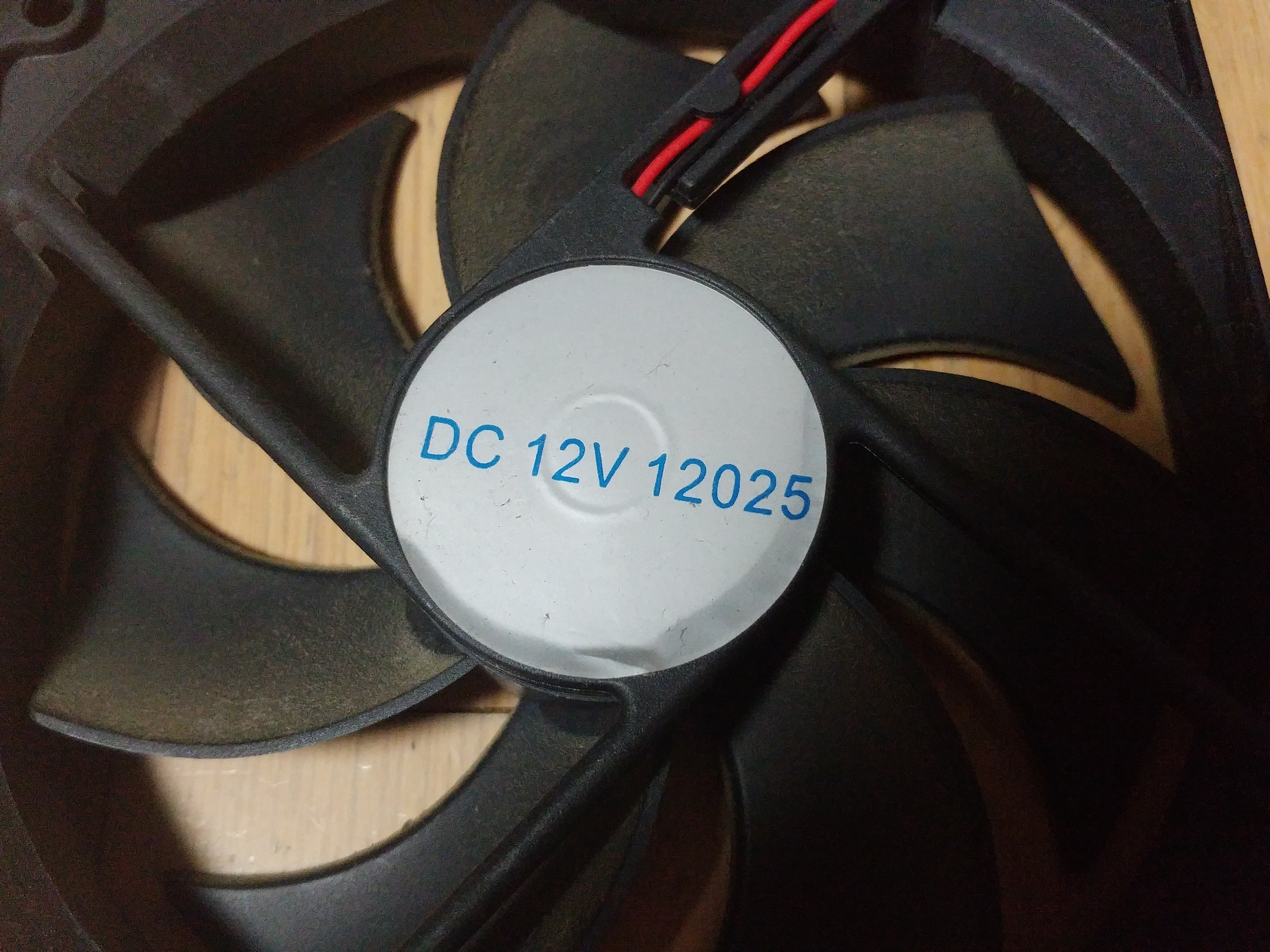

사용된 쿨러입니다
12V라는것만 알수있지 그외 다른정보는 알수없는 쿨러입니다

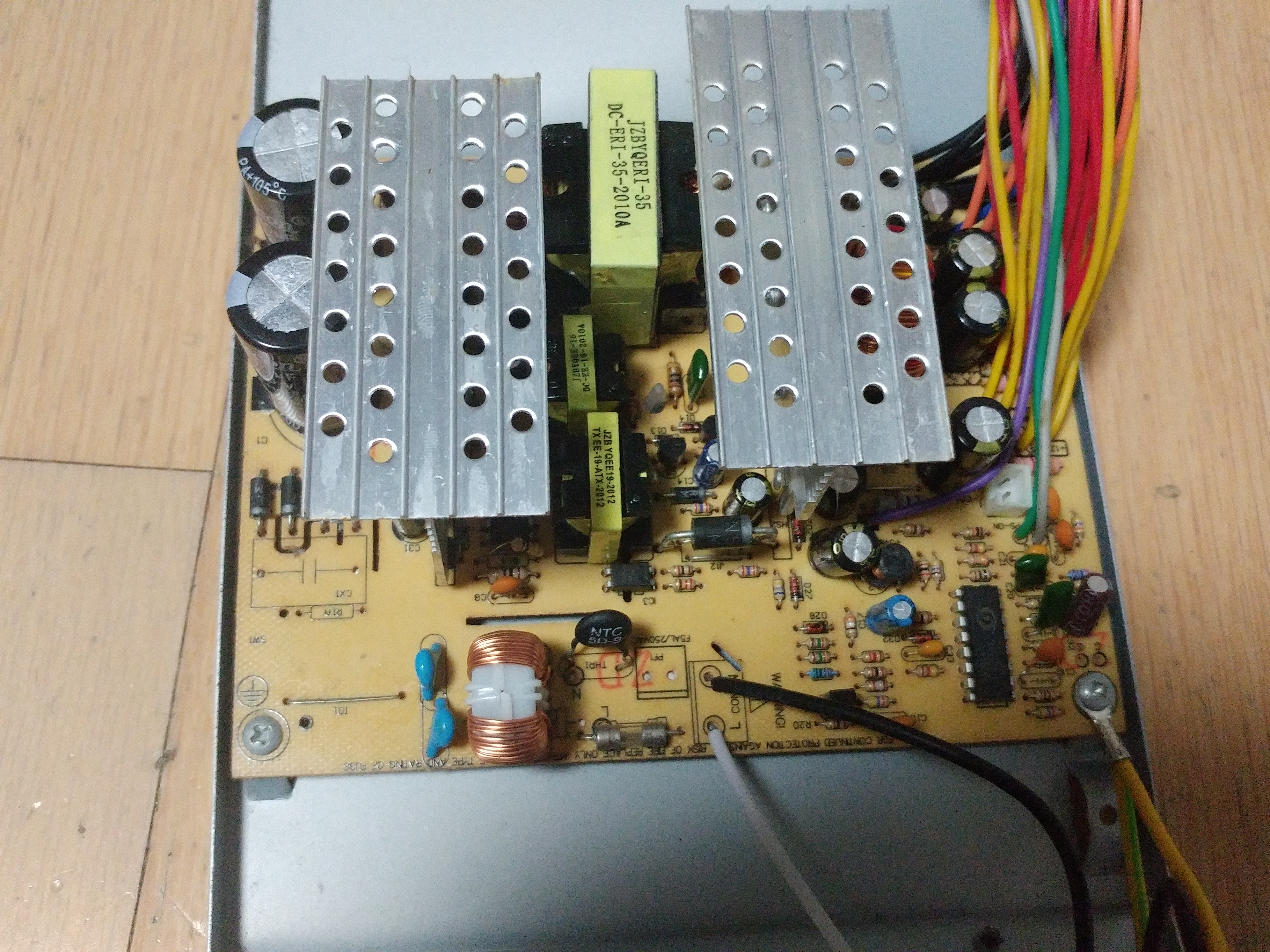

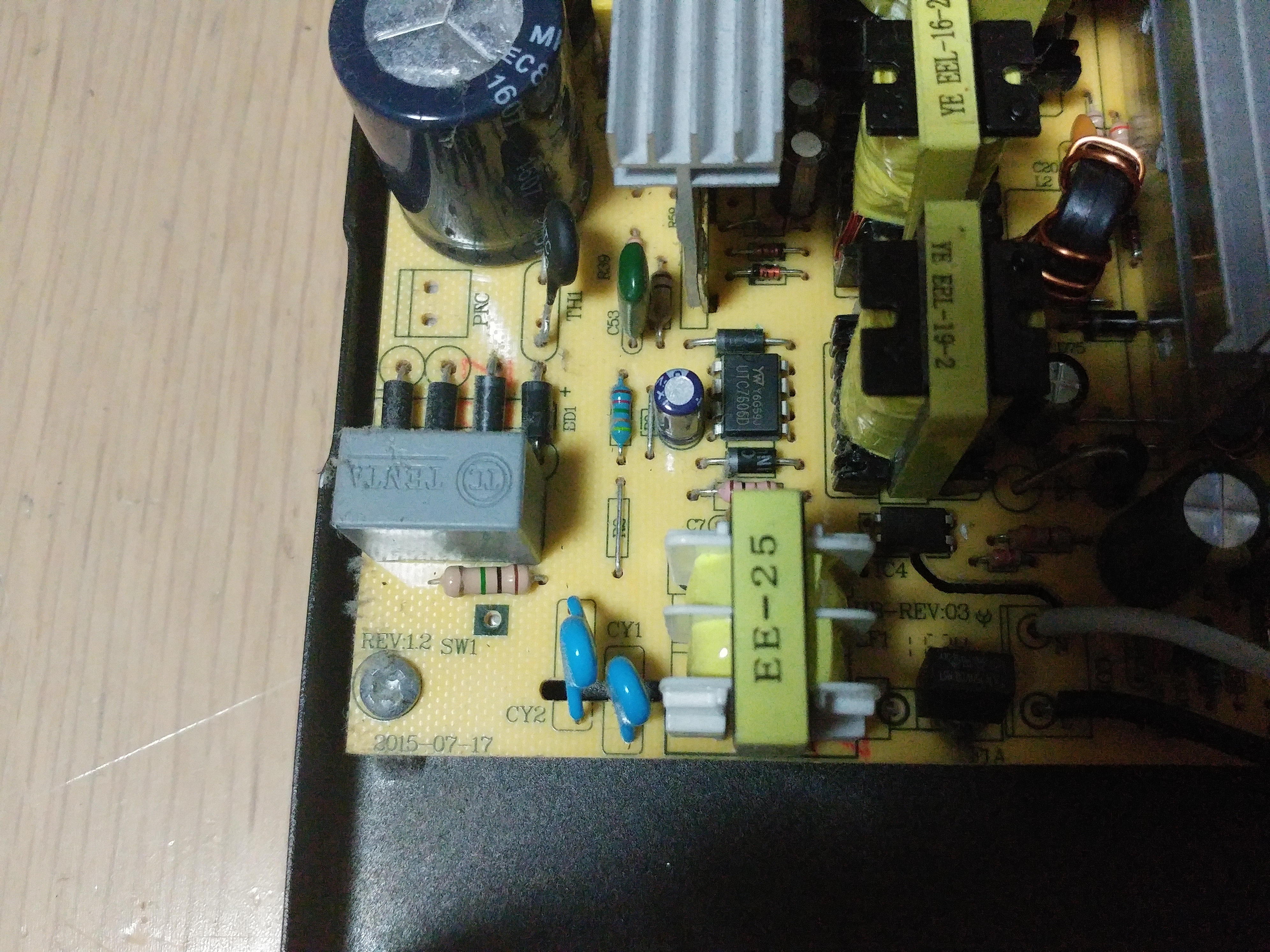

기판부분 입니다
있어야 할껀 보이지만 있으면 좋은건 보이지가 않습니다
예를들면 저기 필름콘덴서라던가..

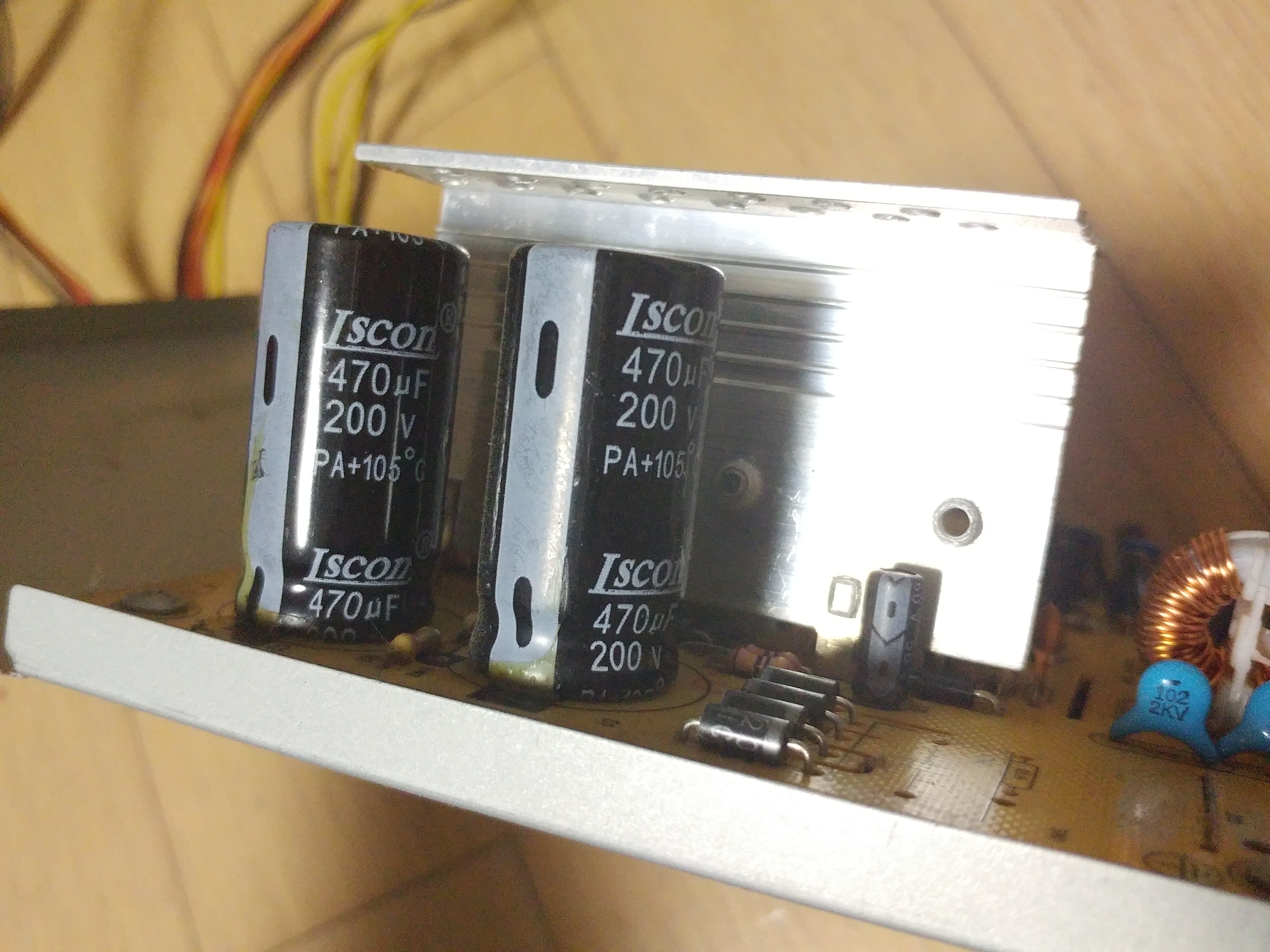

평활부 콘덴서 입니다
Iscon사의 200V 480uF용량의 콘덴서가 사용되었습니다
괜찮은 용량이지만 콘덴서 제조회사 정보를 알수가 없어서 그리 신뢰는 가지 않습니다
EMI필터 부분입니다
가장위 저 파워랑 비슷한 회로로 구성되어 있습니다
저 파워는 쓸만했지만 역시 뻥파워여서 조금 불안정한 모습을 많이 보여주었습니다

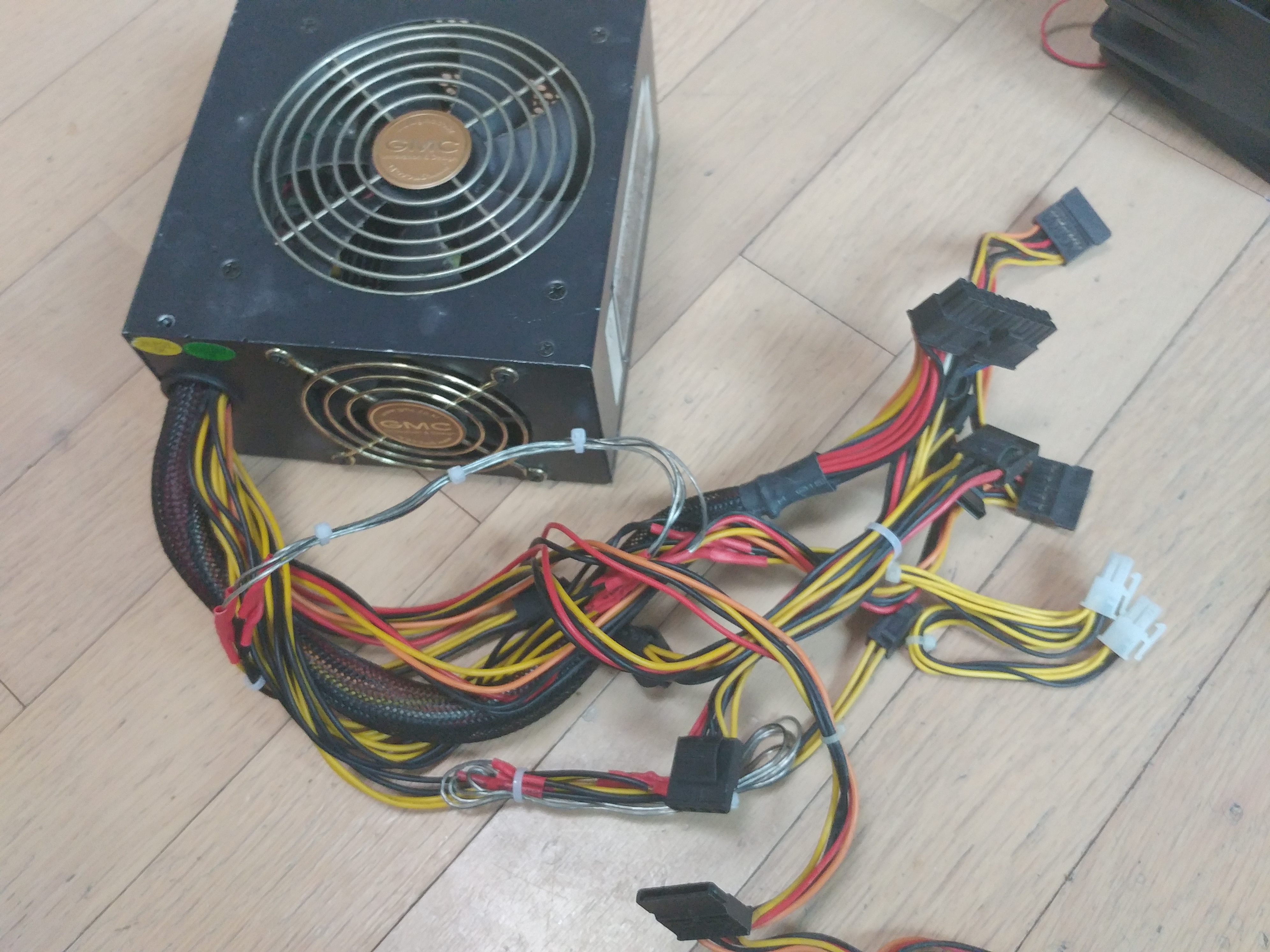

마지막으로 잡을 파워입니다
오래전에도 이 파워를 분해했던적이 있어서 간단하게 넘어가도록 하겠습니다

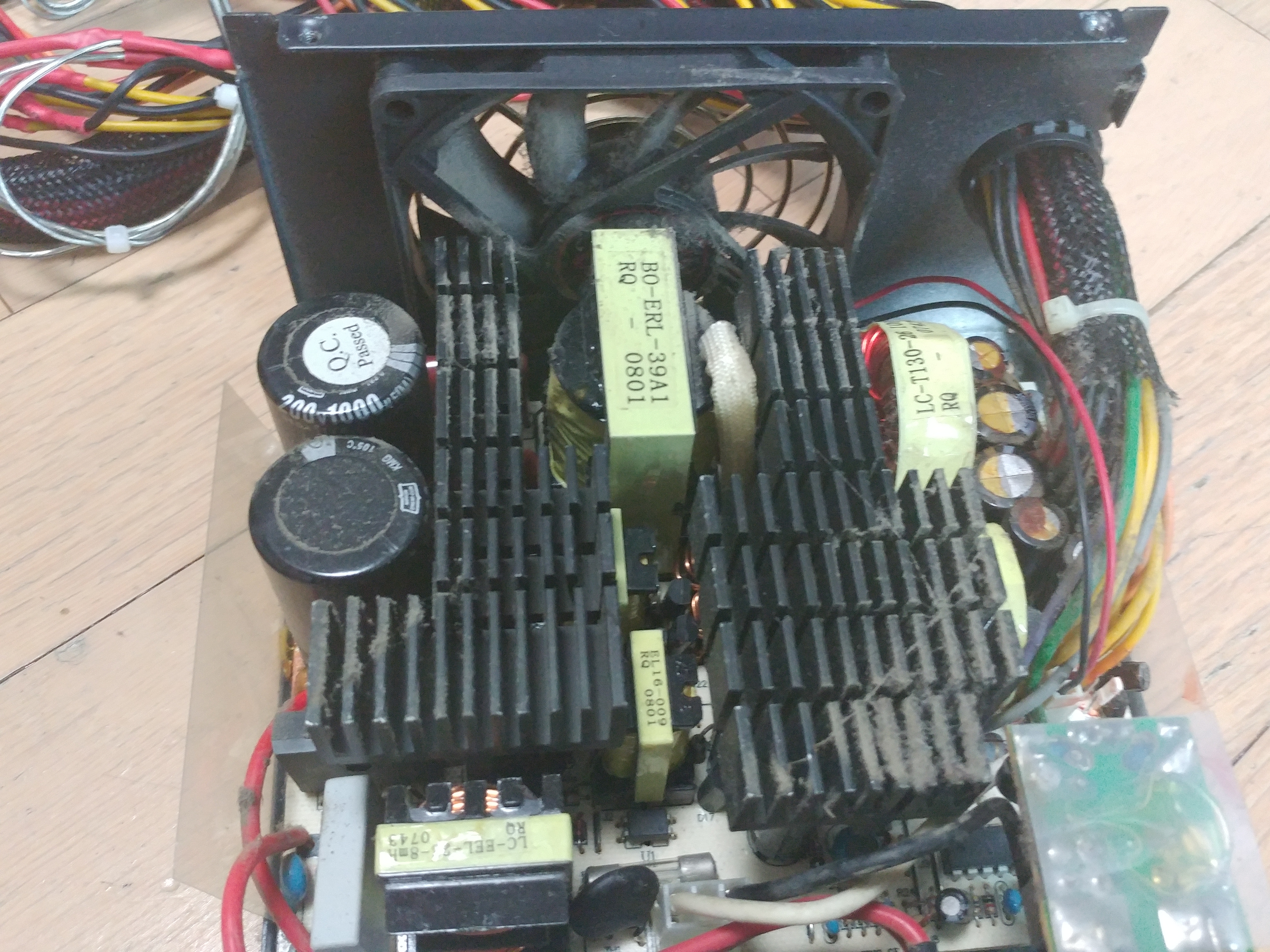

내부입니다
크고 튼실한 방열판과 많은먼지가 보이는 파워입니다
저렇게 튼실해서 상당히 좋을것 같지만 짬이 부족해서인지(?) 그리 안정적이지는 못한 파워로 기억이 됩니다

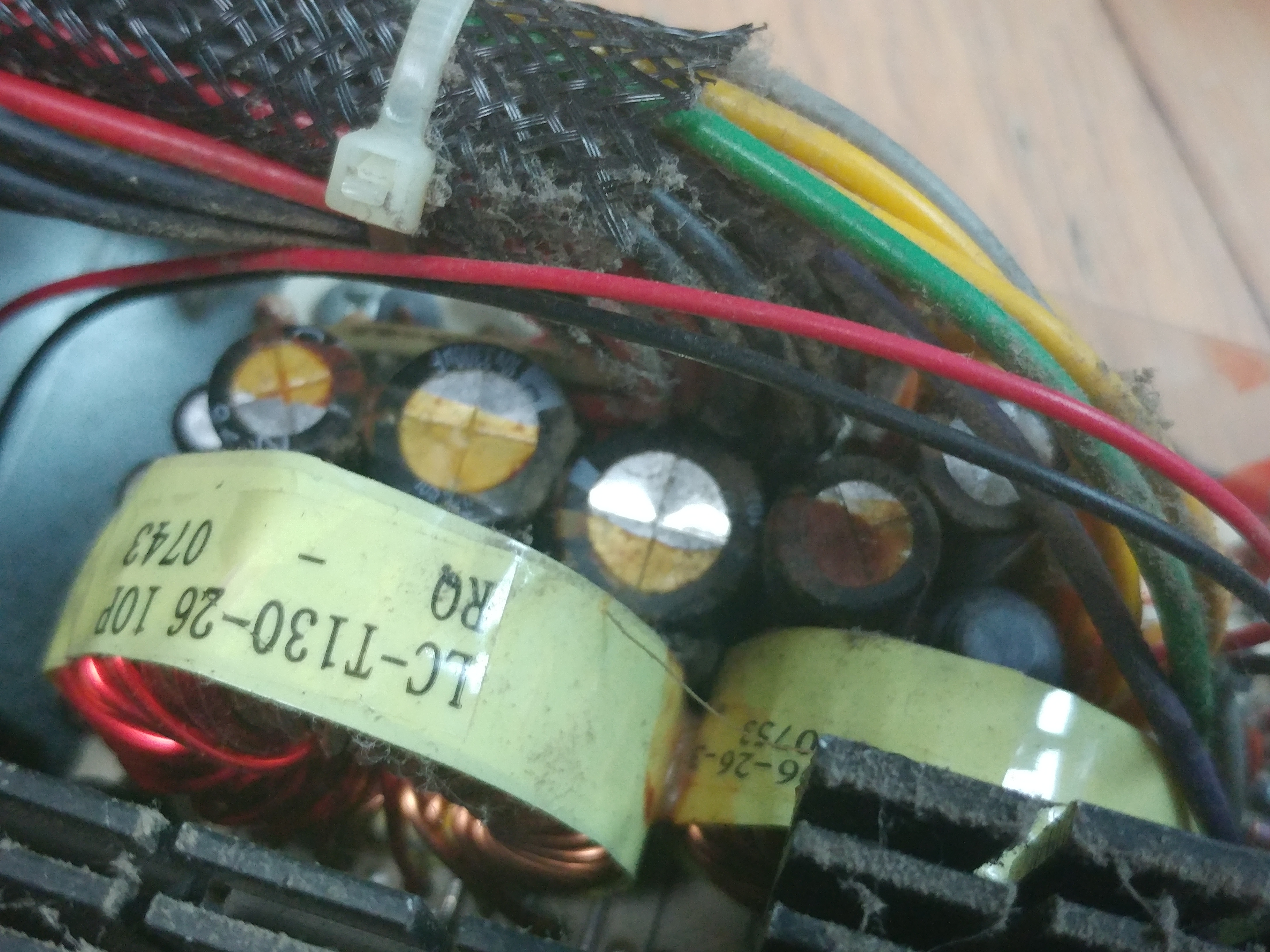

DC출력부 입니다 힘쎄고 강력해보이는 굵은 콘덴서들로 꽉꽉 들어차있고 콘덴서 상태도 괜찮은 상태입니다

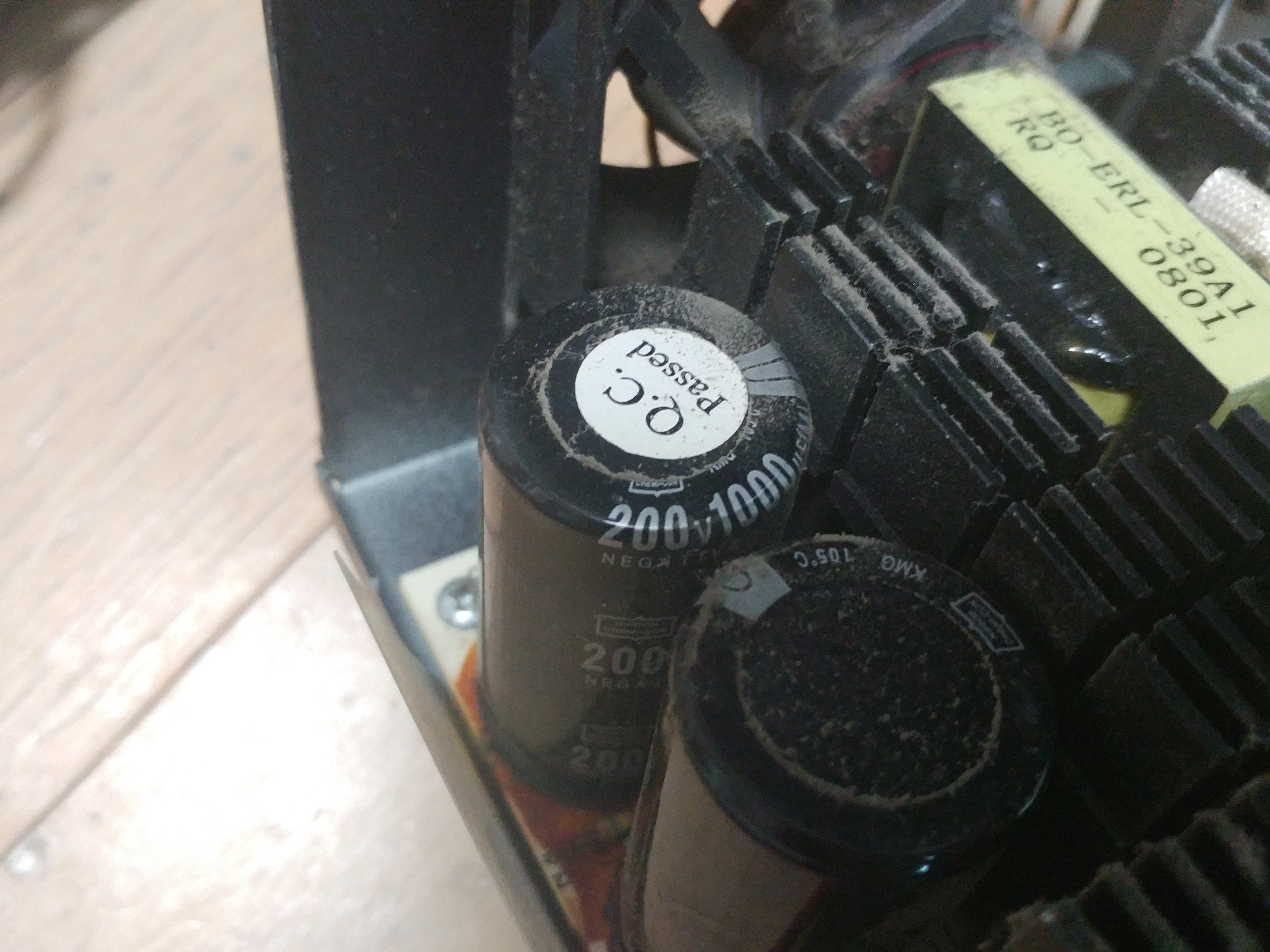

평활콘덴서 입니다
크고 아름다운 용량을 갖고있습니다
(200V 1000uF)
제조사는 불명입니다
저 파워들에서 때어낸 전선과 커넥터로 모듈러 파워의 케이블을 만들었는데 조만간 업로드 하도록 하겠습니다
