아이폰 XS 전부 바꿔보자(초스압)

오래전 동네 말밥에서 4만원에 주워온 액정깨진 아이폰 XS입니다
증상은 앞뒤로 골고루 깨진것
주인장은 곧 닥쳐올 엄청난 시련따윈 아무것도 모른체로 얼씨구나 하면서 주워왔습니다

뒤도 골고루 잘 깨져있습니다

이제 이녀석의 깨진 부품을 모두 교체해볼까 합니다
먼저 그러기 위해선 충전단자쪽 작은 나사 2개를 풀어줘야 합니다

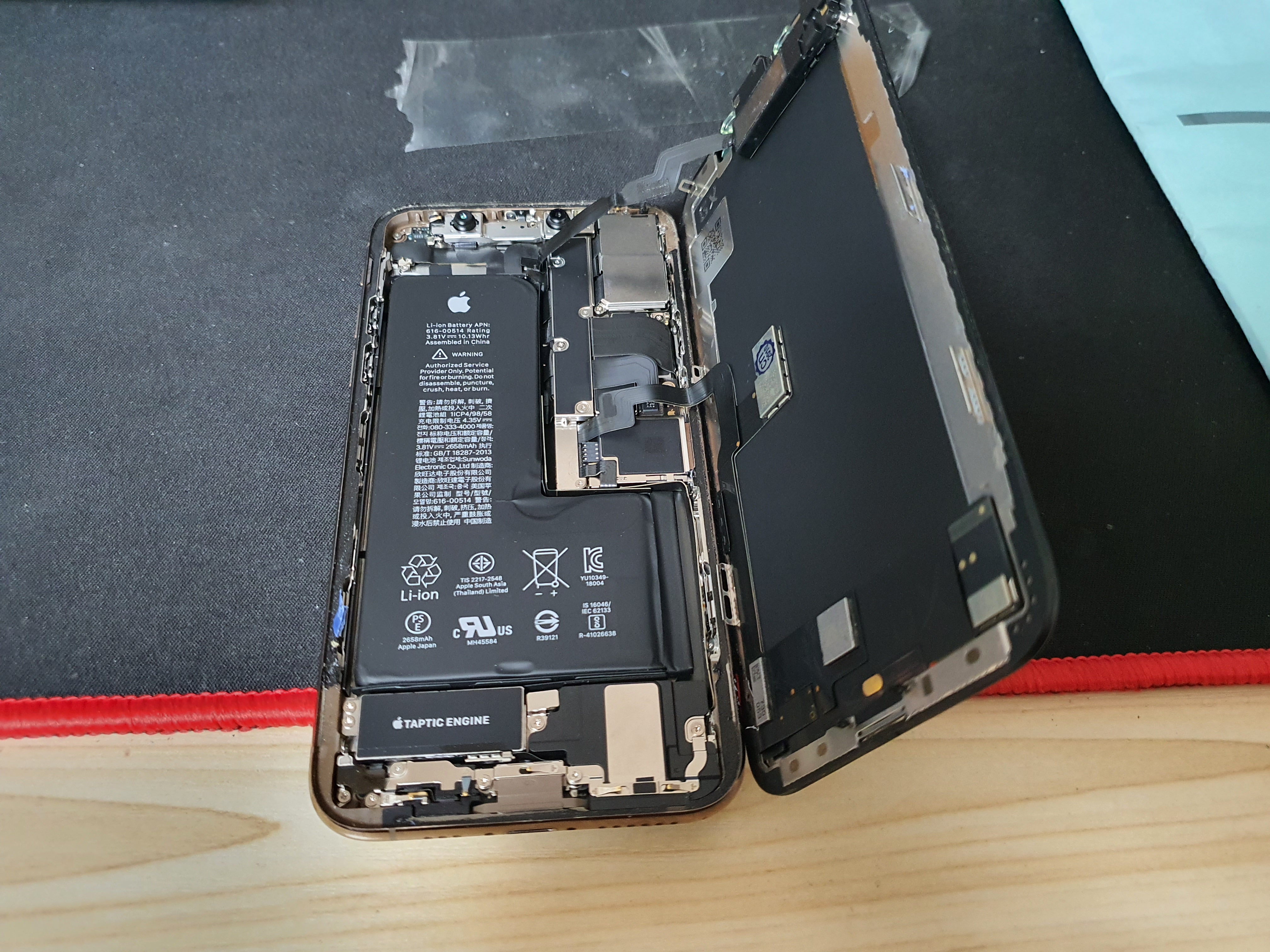

그리고 화면을 가열후 흡착기로 잡고 화면을 때주면 내부를 볼수 있죠

전용 Y자 드라이버로 메인보드에 있는 쉴드를 제거해주면
애플 특유의 변태적인 설계가 보입니다

액정을 확인해보니 전 주인분깨서 액정을 교체했나 GX액정이 들어있더군요

일딴 액정이나 다른건 뒤로하고 깨진 뒷유리부터 제거해보도록 합시다
먼저 빈 박스가 필요합니다
유리를 땔때 유리조각이 사방으로 튀는걸 막기 위해 사용합니다

후면 접착제를 녹여서 땔것이기 때문에 고온에 견딜수 있는 쿠킹호일을 바닥에 깔아줍니다

이렇게 말이죠

그리고 안쓰는 고무장갑을 붙여 완성

열풍기까지 넣어주면 퍼펙트

유리가 튀는걸 막기위한 간이부스가 준비됬으니 이제 아이폰을 분해합니다
고온으로 뒷유리 접착제를 녹여 때는 방식이라 내부 부품에 심각한 데미지를 줄수 있습니다

애플은 설계를 변태같이 하기 때문에
나사 하나하나 모두 길이가 다릅니다
가능하면 그림과 함깨 들어가는 나사를 잘 표시해두세요

듀얼카메라부분

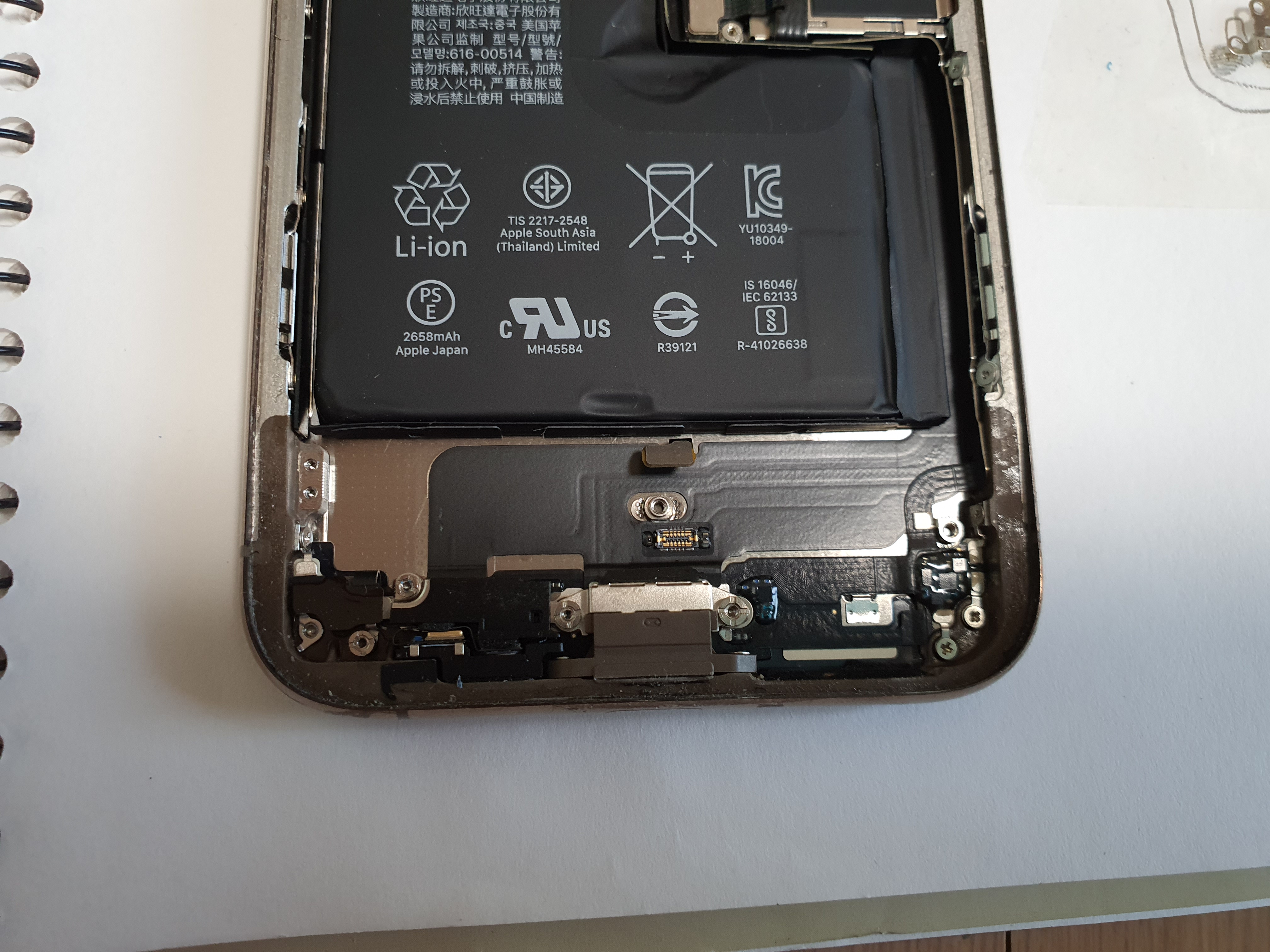

하단부
XS의 경우 하단부 구조가 꽤나 복잡해서 하단부를 손댈 일이 있다면 구조를 간략하게 그려놓는걸 추천드려요

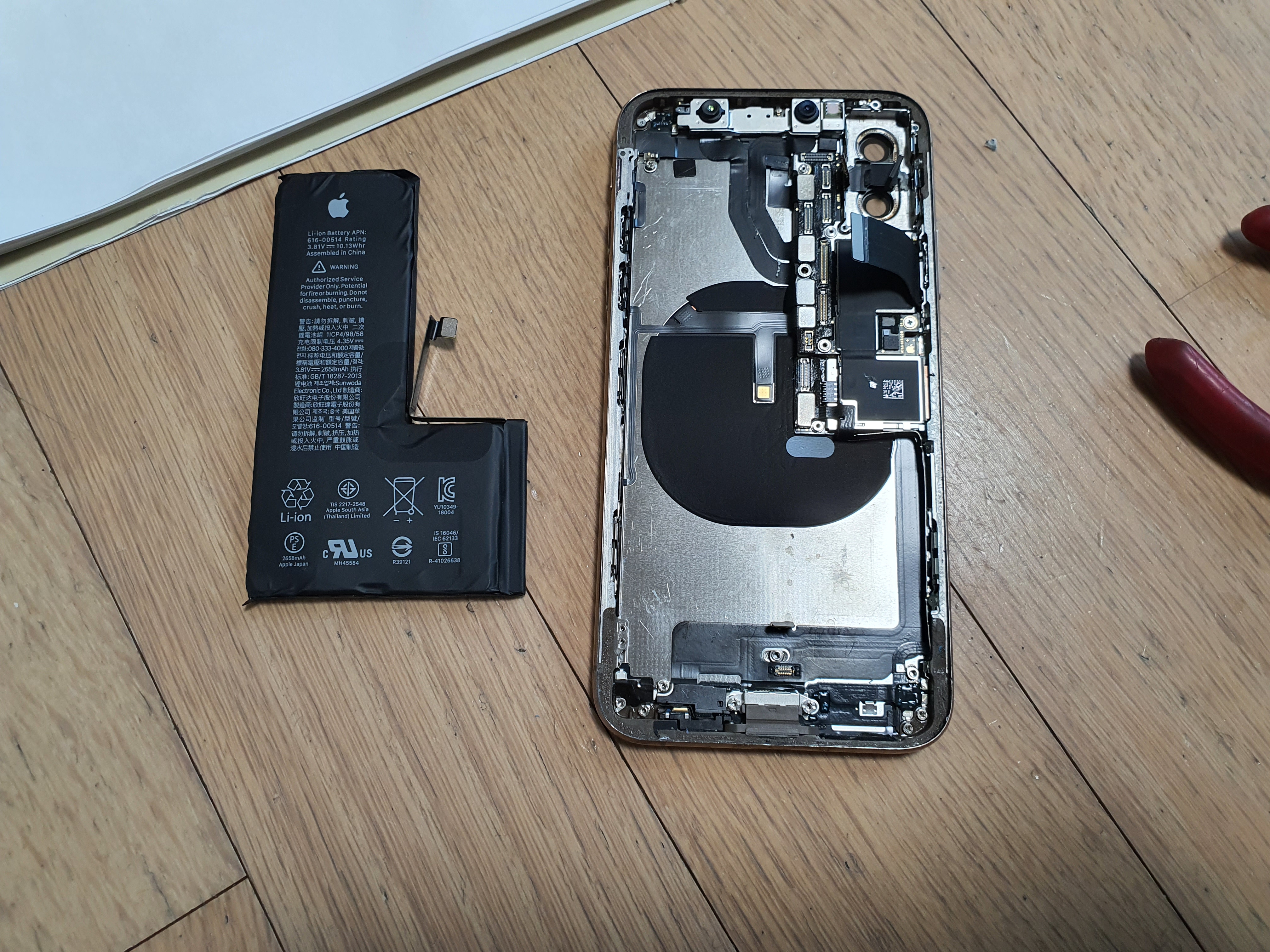

배터리 제거
아이폰 6나 7과는 다르게 내부 풀탭이 다른 구조로 되어있어 때어내기 조금 번거롭습니다
물론 풀탭을 당기다가 끊어지면 말아먹는것도 똑같습니다

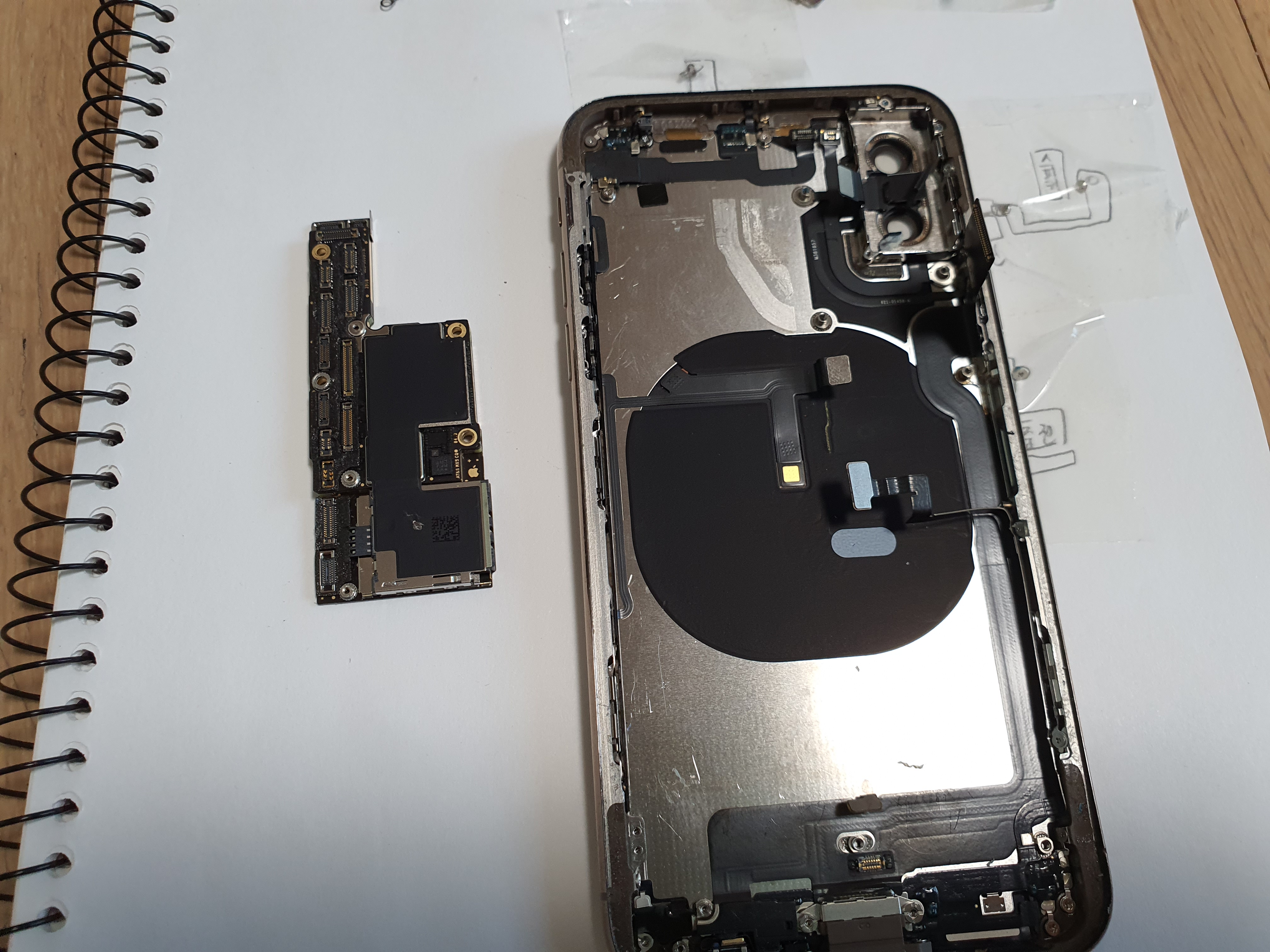

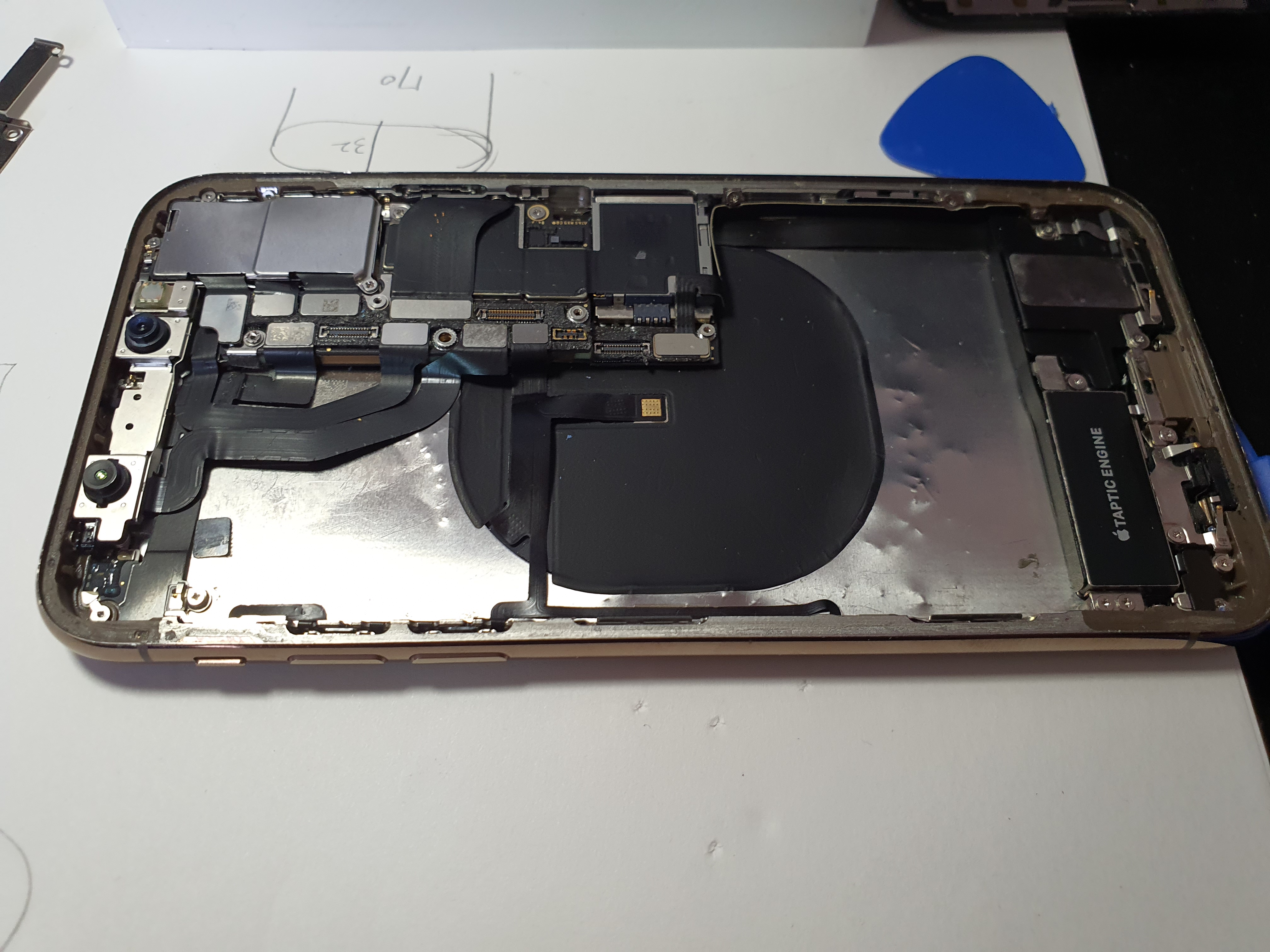

메인보드 분해
정전기를 먹지 않게 주의해서 분해해줍니다

플레쉬라이트와 전원스위치 분해
양면테이프를 조심해서 때고 전원스위치 케이블이 얇으니 주의해서 때줍니더

이제 대충 끝났으니 한번 지져서 때보도록 하죠

결과는 음... 망했네요
뒷유리 때는것도 잘 안되고
실수로 부품 몇개를 못때 재대로 말아먹었습니다
무선충전코일과 상단 와이파이 안테나를 말이죠

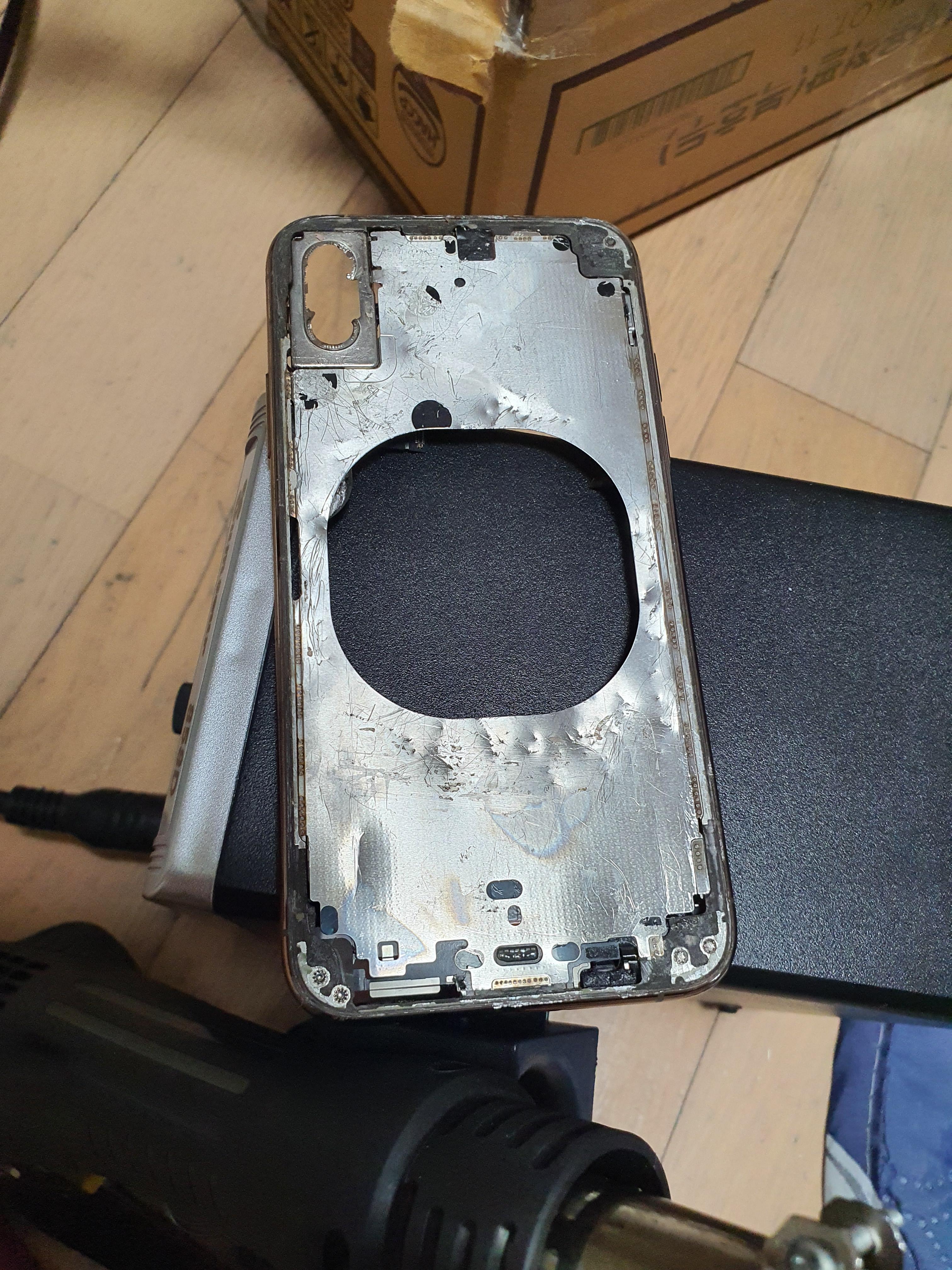

그리고 힘을 너무 많이줘서 내부 구조에 변형과 함깨 열을 너무 많이줘서 변색된 부분도 생겼습니다
이거보고 열풍기 들고 셀프로 교체하실분은 그냥 얌전히 업자한테 맞기거나 알리에서 하우징만 사서 교체하시길 바랍니다

어쨌든 저 걸래짝된걸 일딴 살려야지 않나.. 라는 생각으로 주문한 부품들중 일부입니다

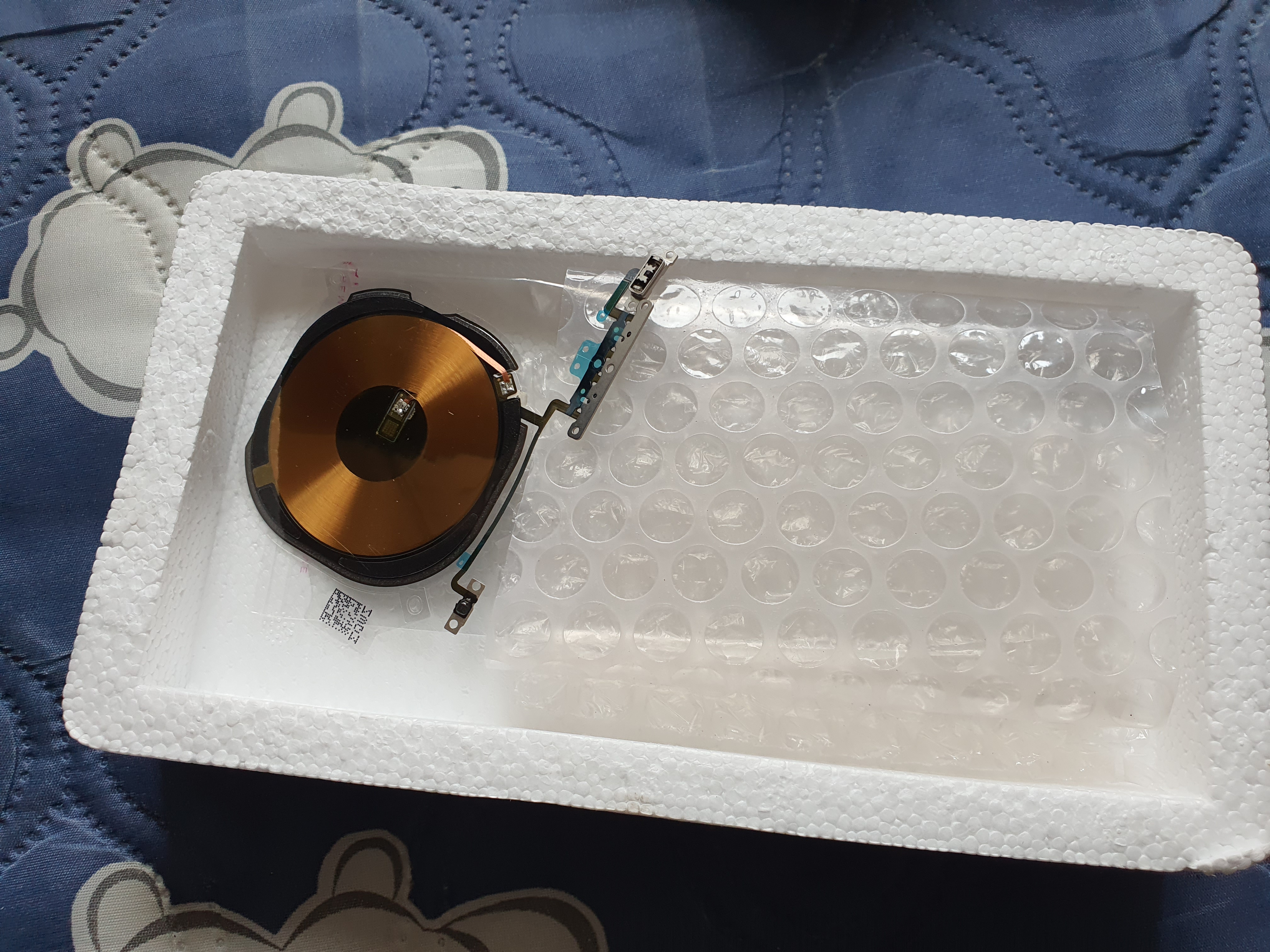

하나는 무선충전코일

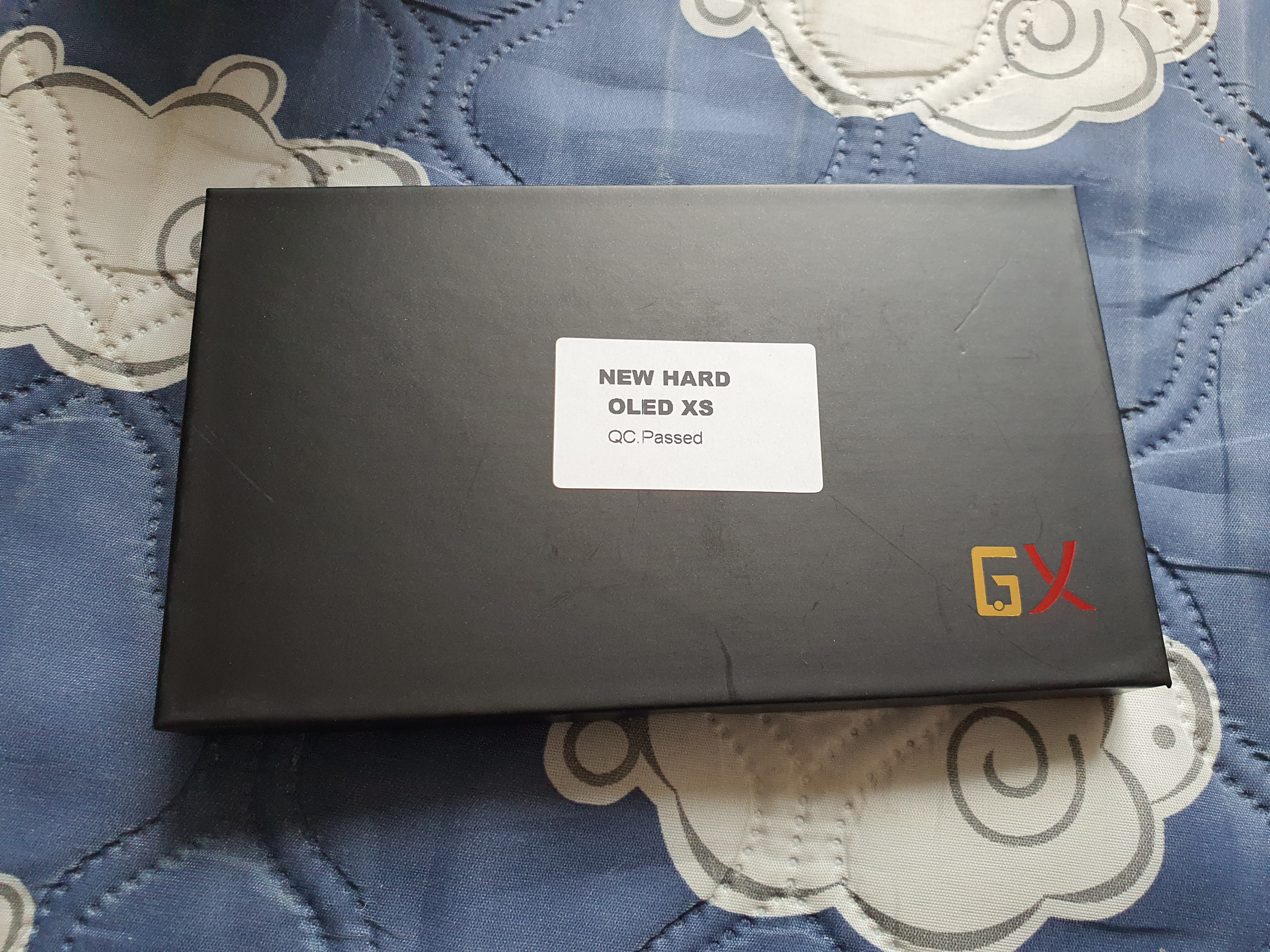

그리고 나머지 하나는 액정입니다

GX액정으로 업자들이 많이 쓴다 그러길레(사실무근) 한번 사봤습니다만 짭은 짭인지 좀 아쉬운부분이 있더군요

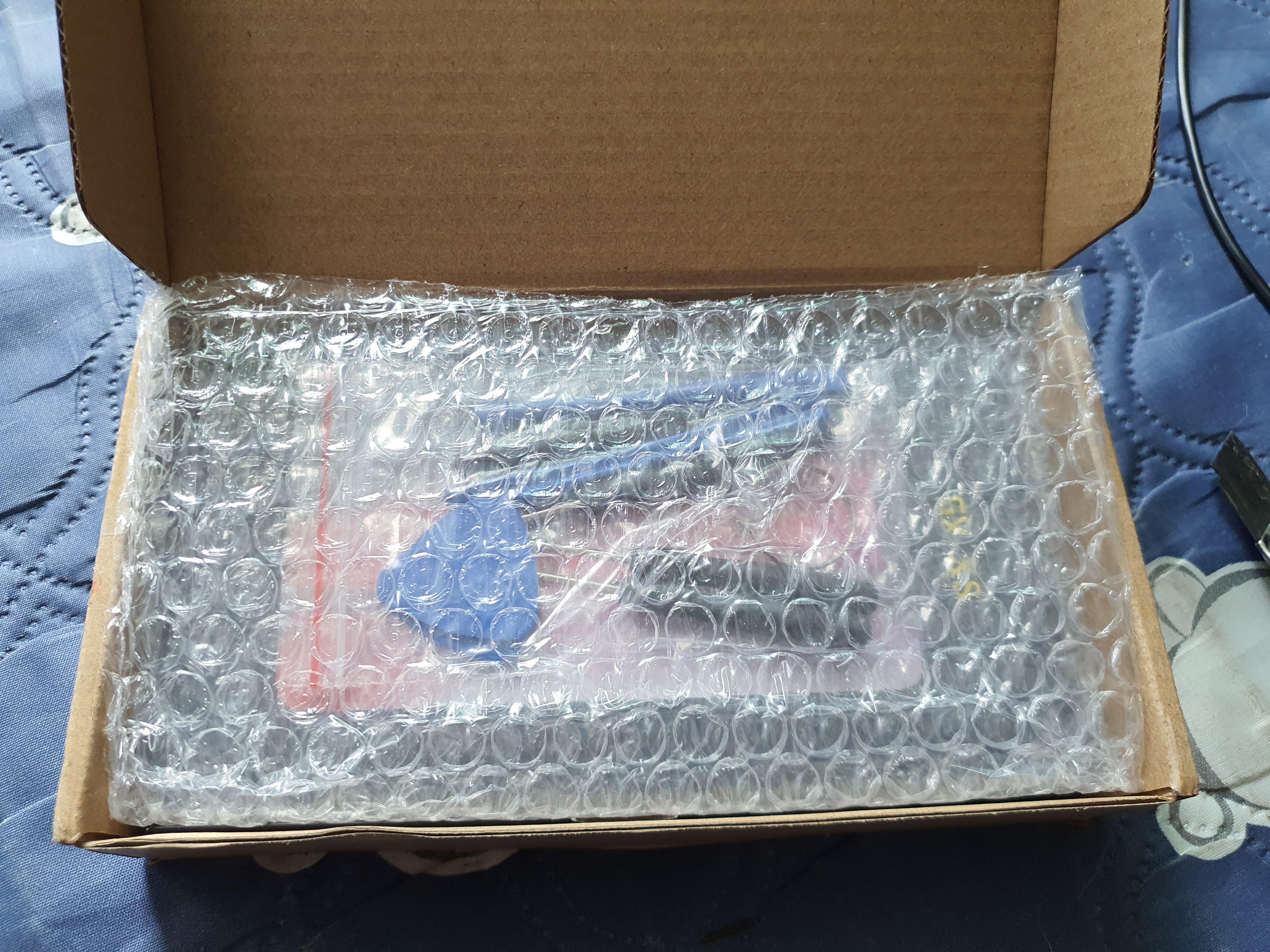

구성품은 드라이버 세트와 방수테이프 그리고 액정과 강화유리 입니다

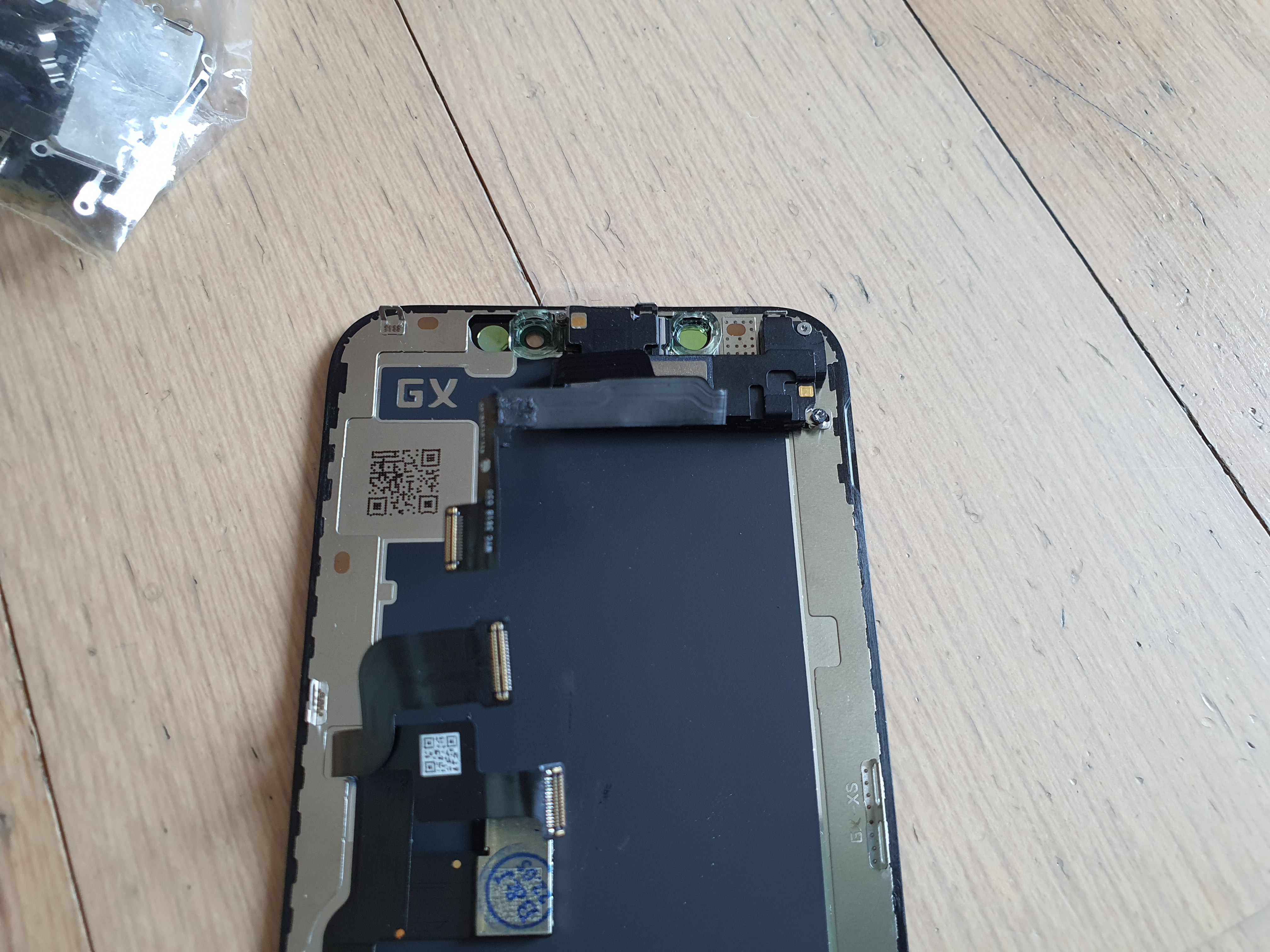

상단 모듈만 장착하면 바로 사용할수 있어요
(플라스틱도 같이 액정에 붙어있어서 기존액정에서 추출할 필요가 없습니다)

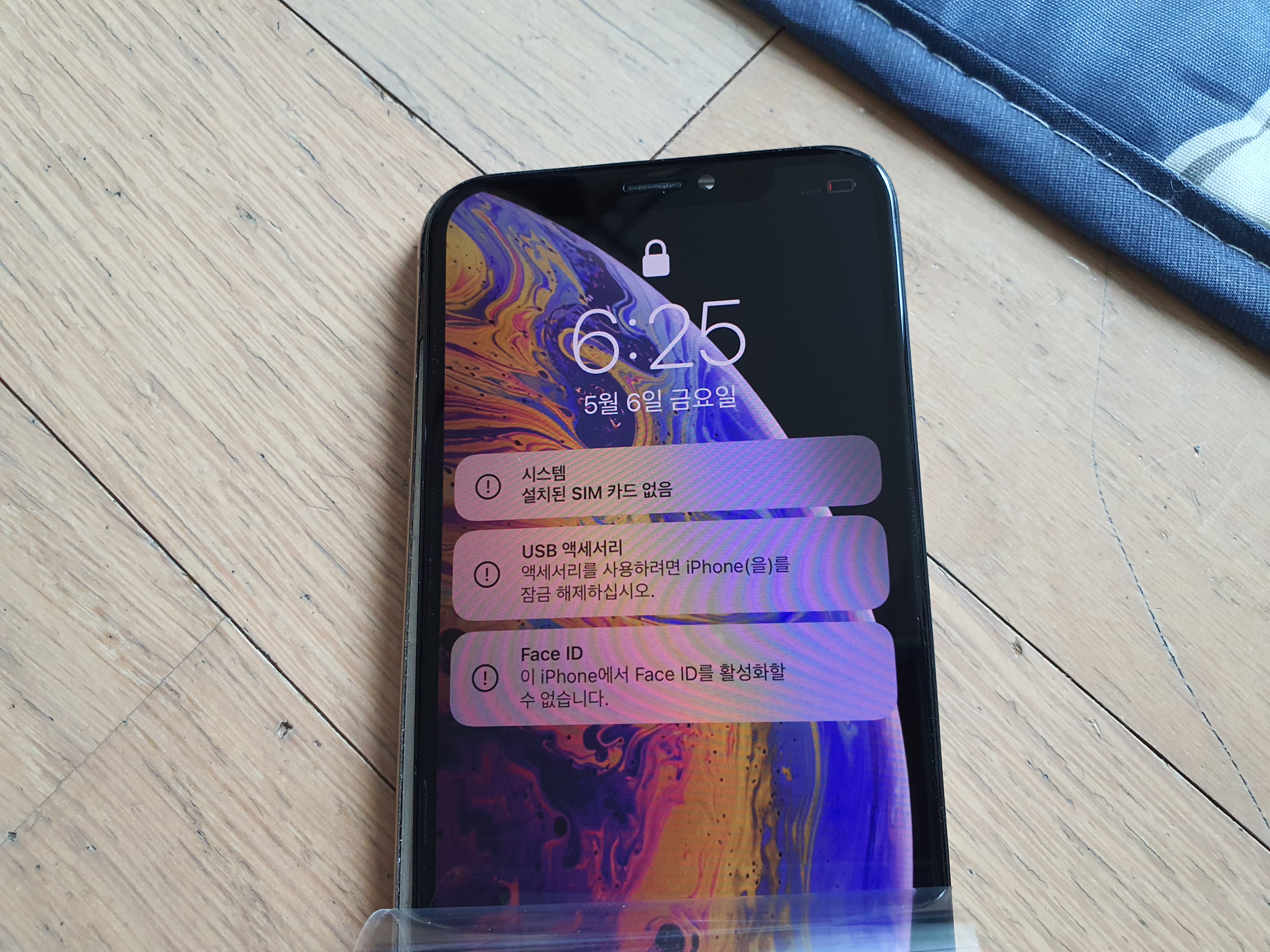

전원을 켜보니 다행히 잘 됩니다. 잘 작동하니 다시 전원을 꺼서 일딴 놔두고 다음 택배를 기다립니다

그리고 며칠뒤 도착한 또 다른 택배

이번에는 총 3개 입니다

먼저 첫번째는 후면 유리입니다
후면 유리중 일부 제품은 카메라 구멍이 커서 카메라 유리를 제거하지 않고도 장착할수 있는 모델이 있는데
이게 바로 그것입니다
하지만 이 블로그 주인장은 능지가 딸려서 애꿏은 카메라를 작살냈다죠

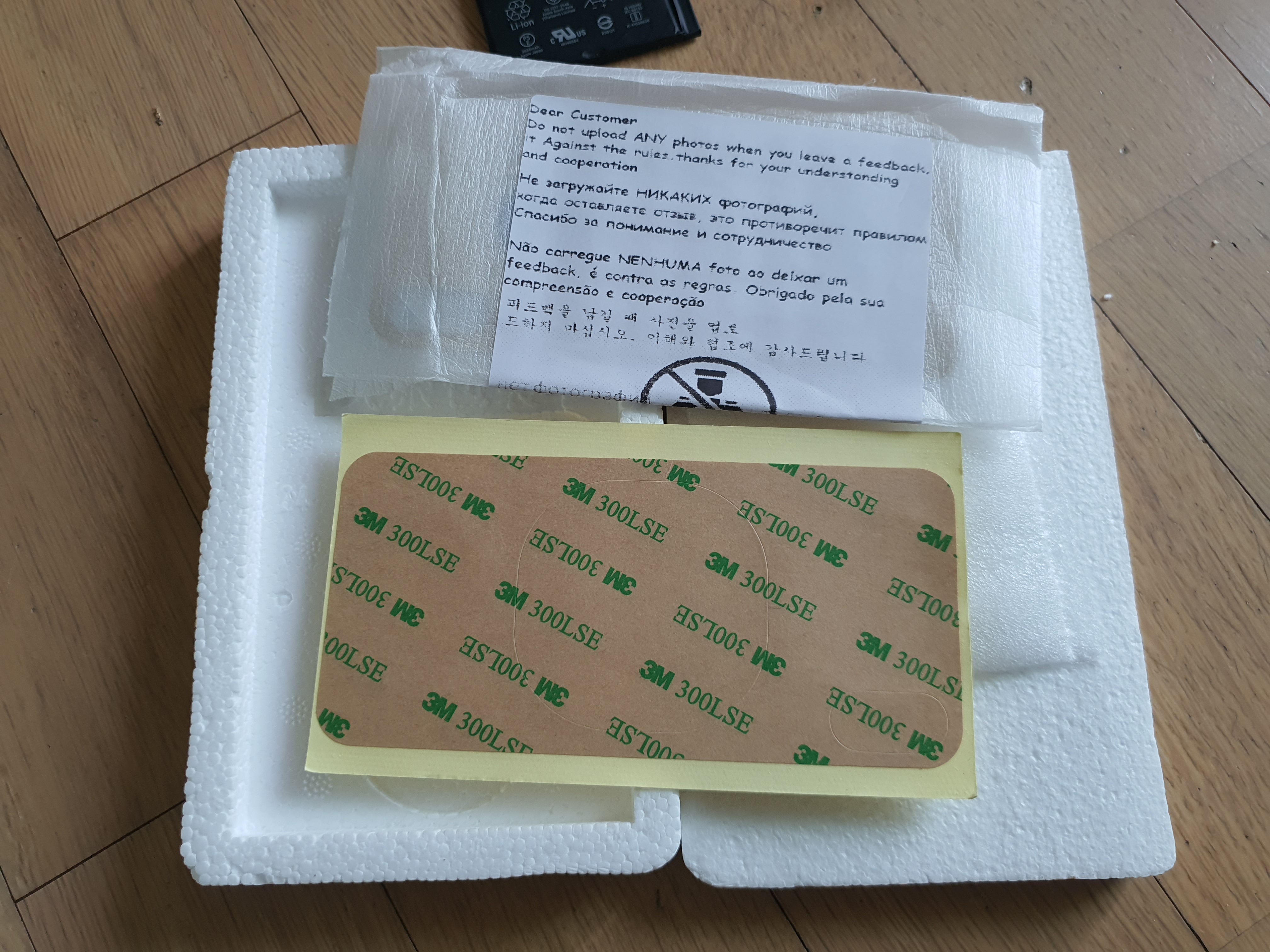

피드백을 올릴때 사진을 올리지 말라 그러네요

"노 포토" 대문짝만하게 붙어있습니다
하지만 이곳은 알리가 아니라 제 블로그이니 그냥 올리도록 하겠습니다

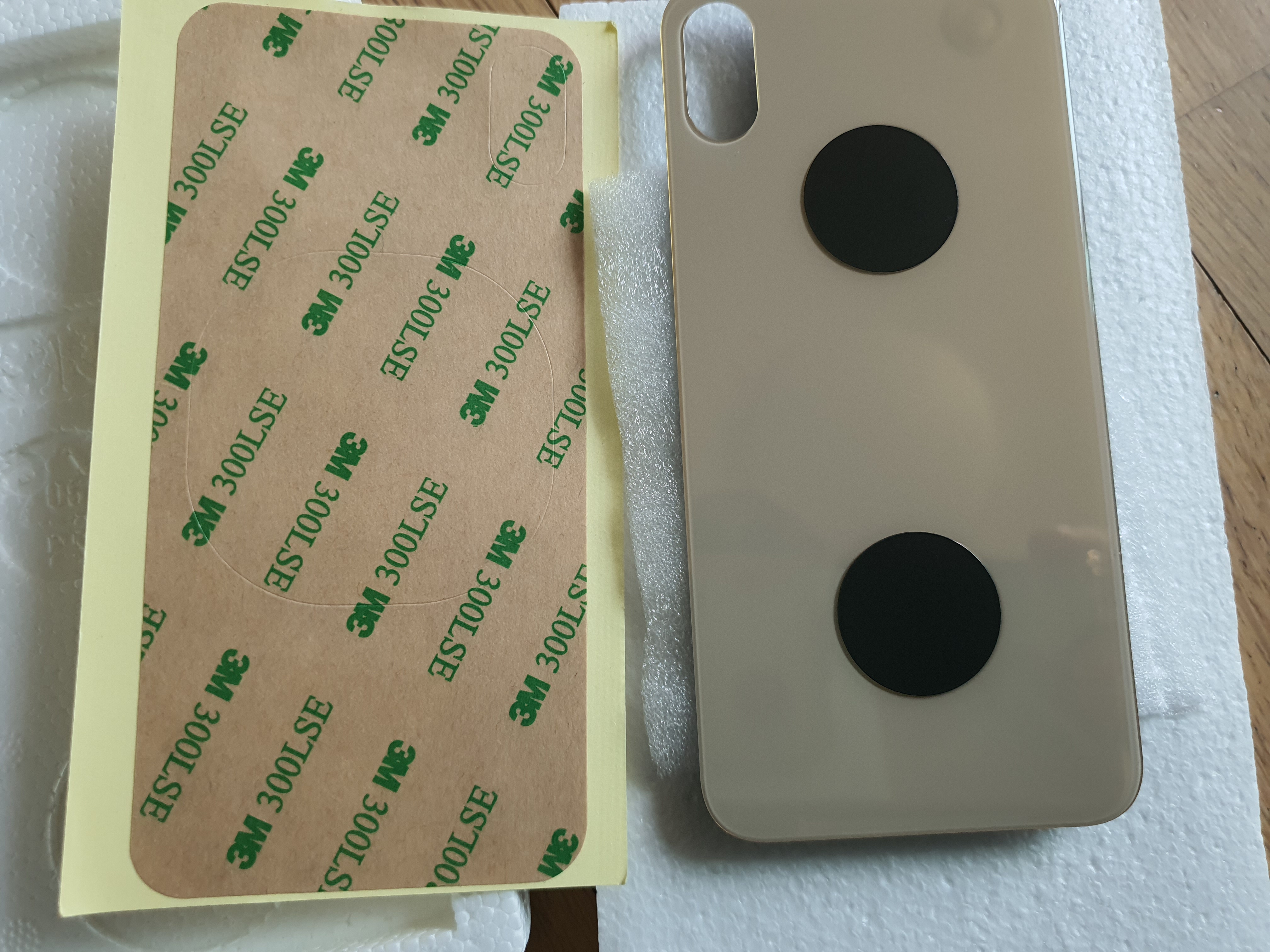

구성품은 양면테이프와 유리입니다

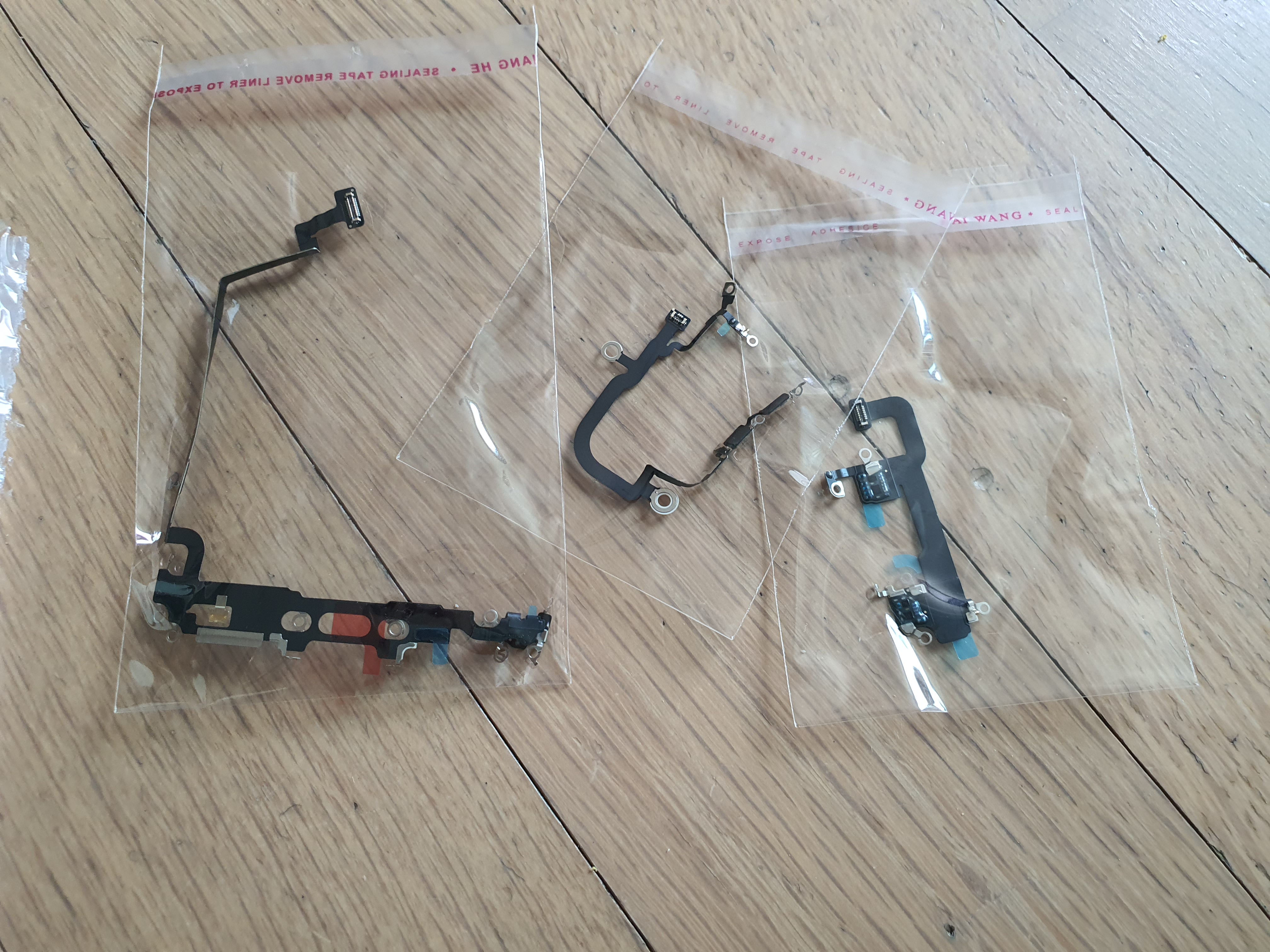

다른 택배 구성품은 실수로 끊어먹은 하단 부품 어셈블리와
열받아서 죽은것 같은 와이파이 안테나와 블루투스 안테나 입니다

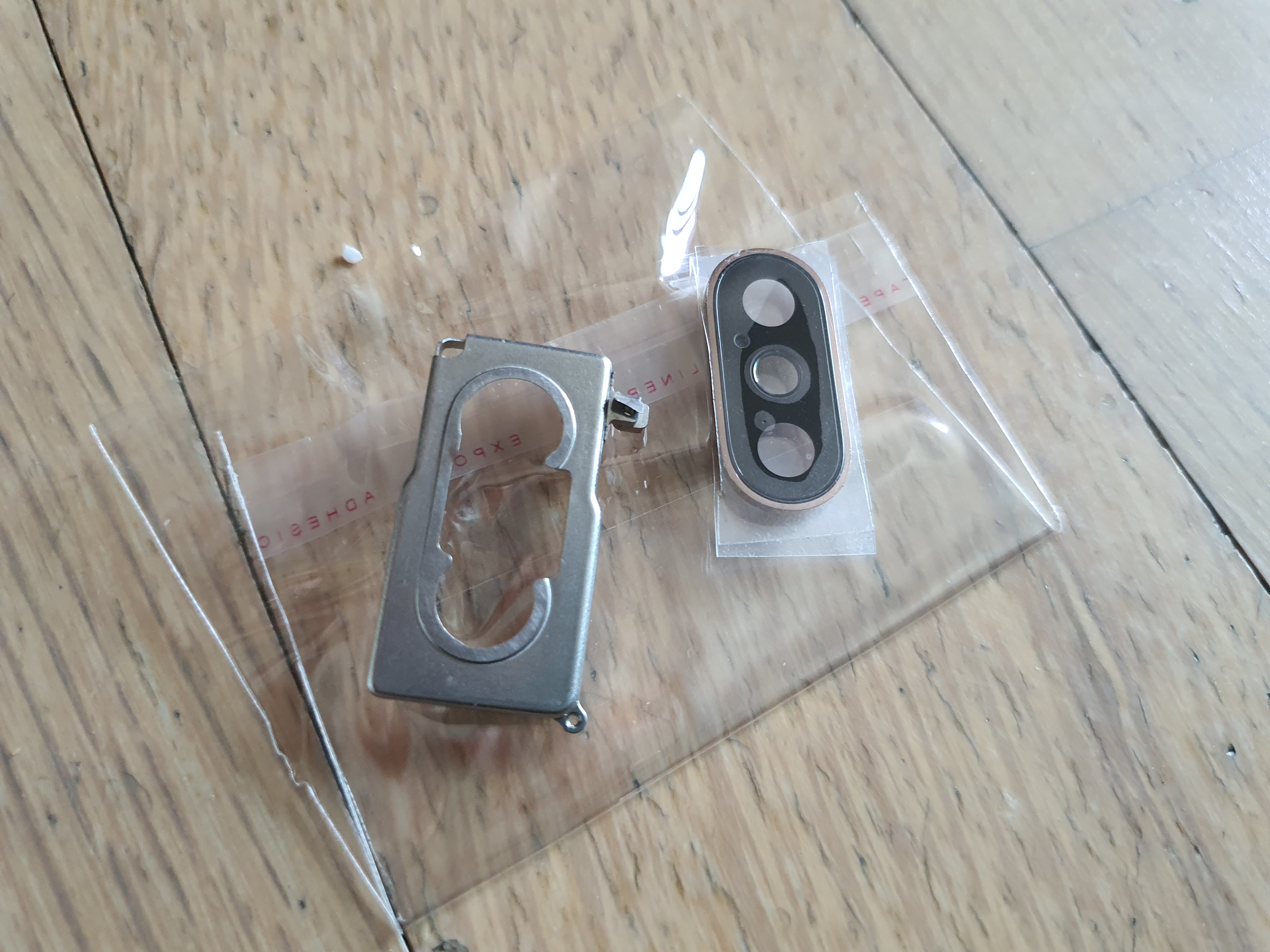

그리고 나머지 하나는 카메라 유리
블로그 주인장은 능지가 딸려 이걸 주문하고 말았습니다

대충 교체완료 짤

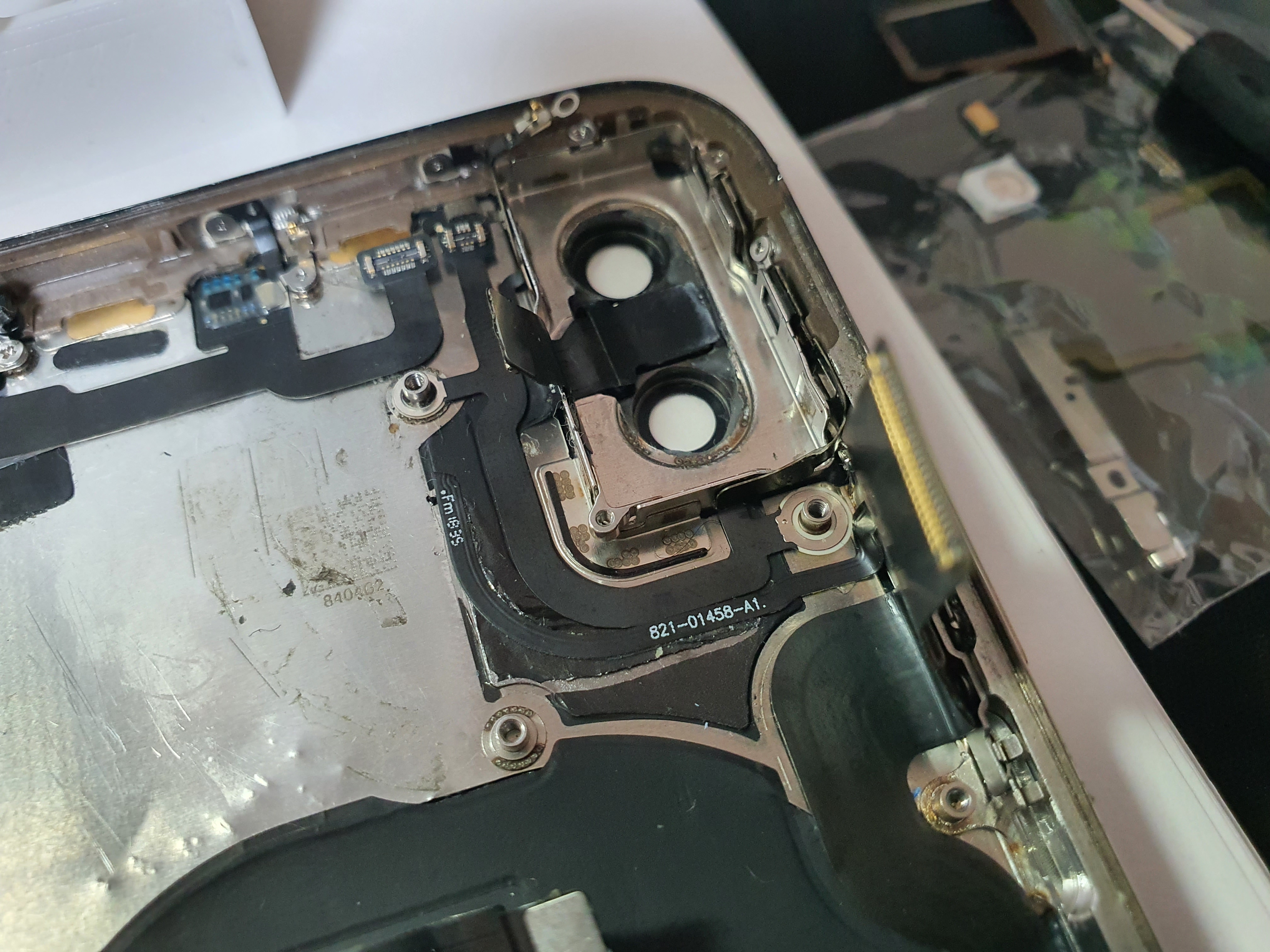

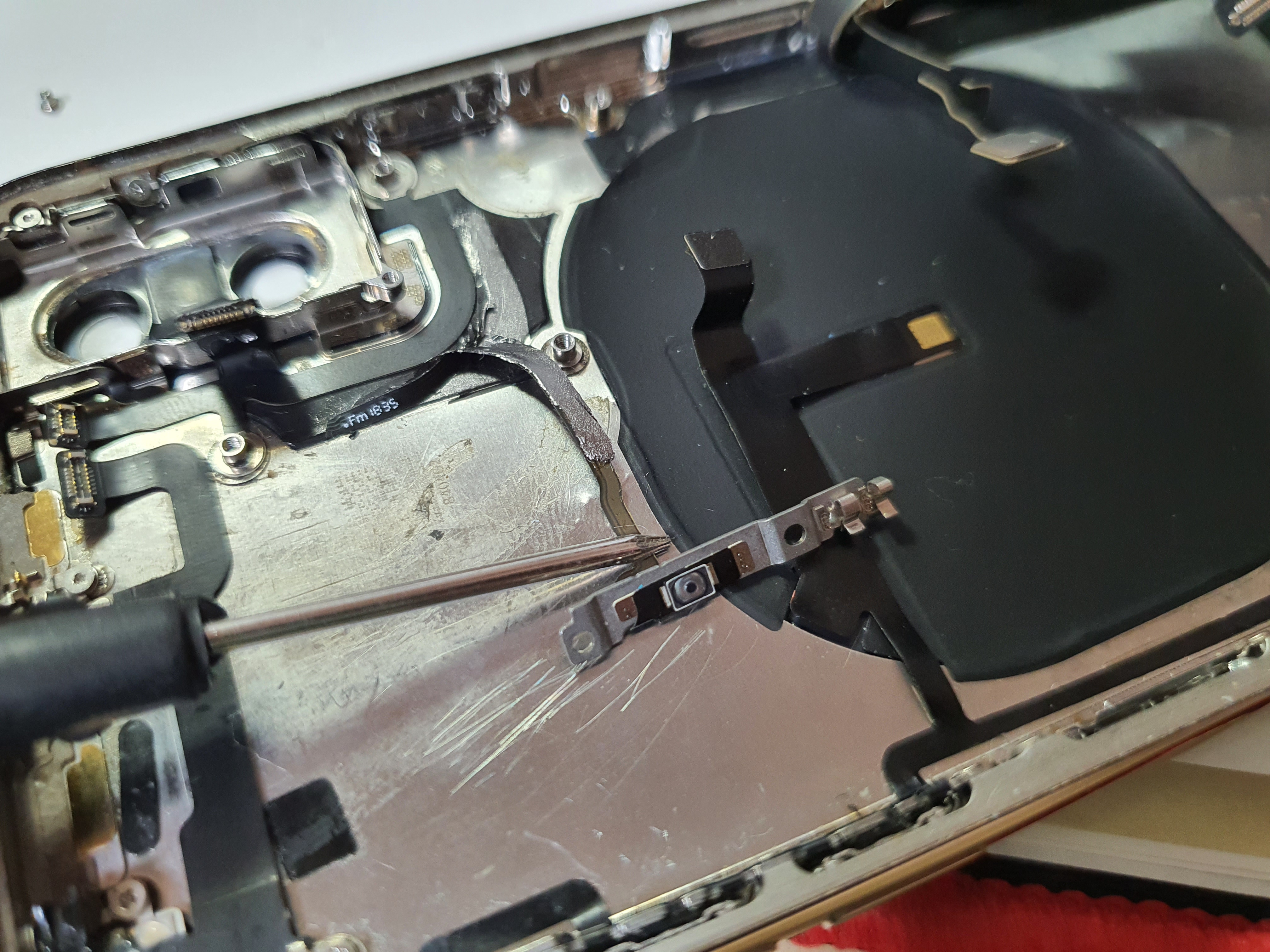

무선충전 코일은 측면 뮤트스위치와 볼륨버튼이 같이 붙어있는 형태인데 뮤트스위치 불량이 상당하고 이 부품이 많이 약하니 조심해서 장착하시길 바랍니다

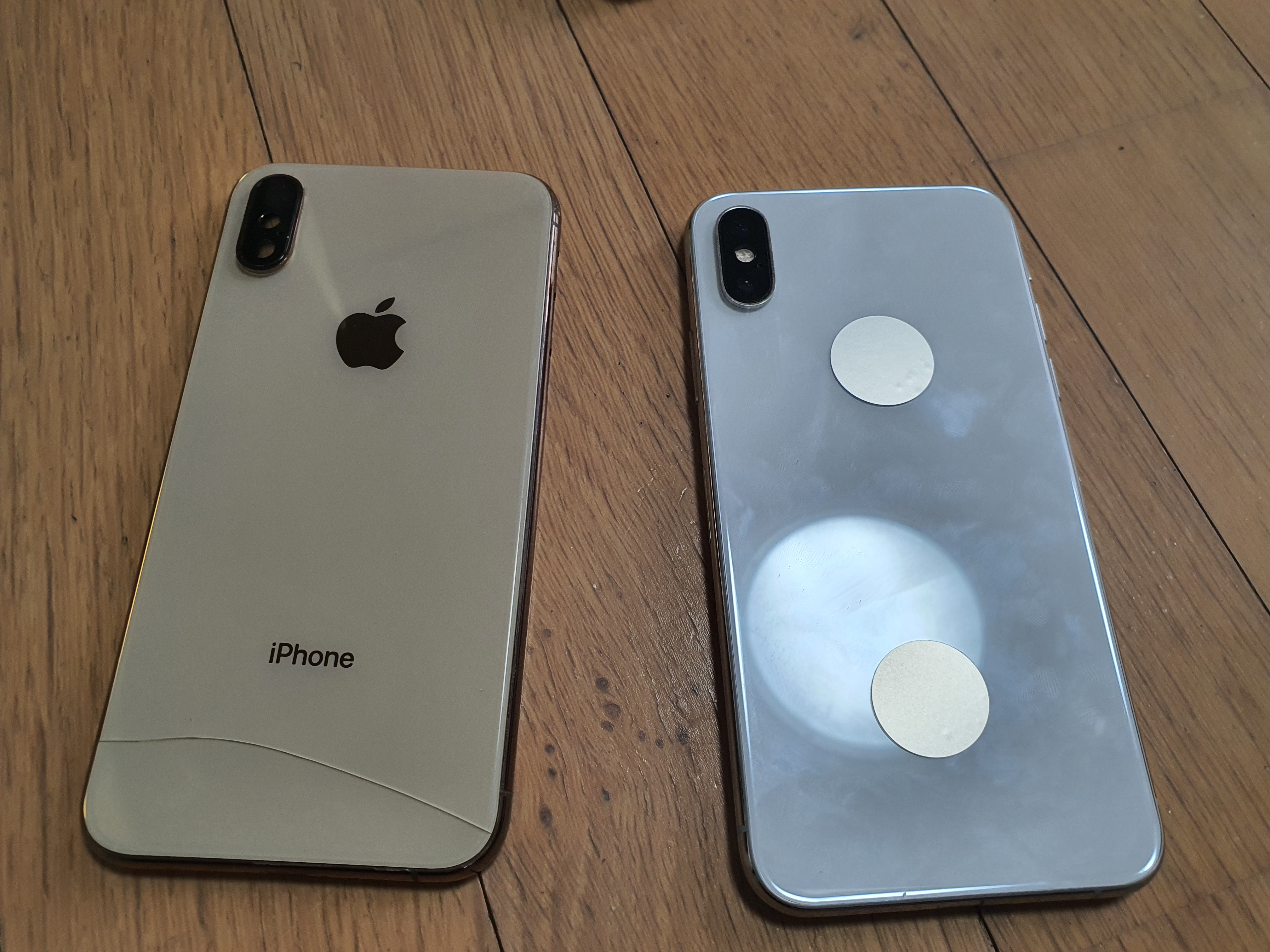

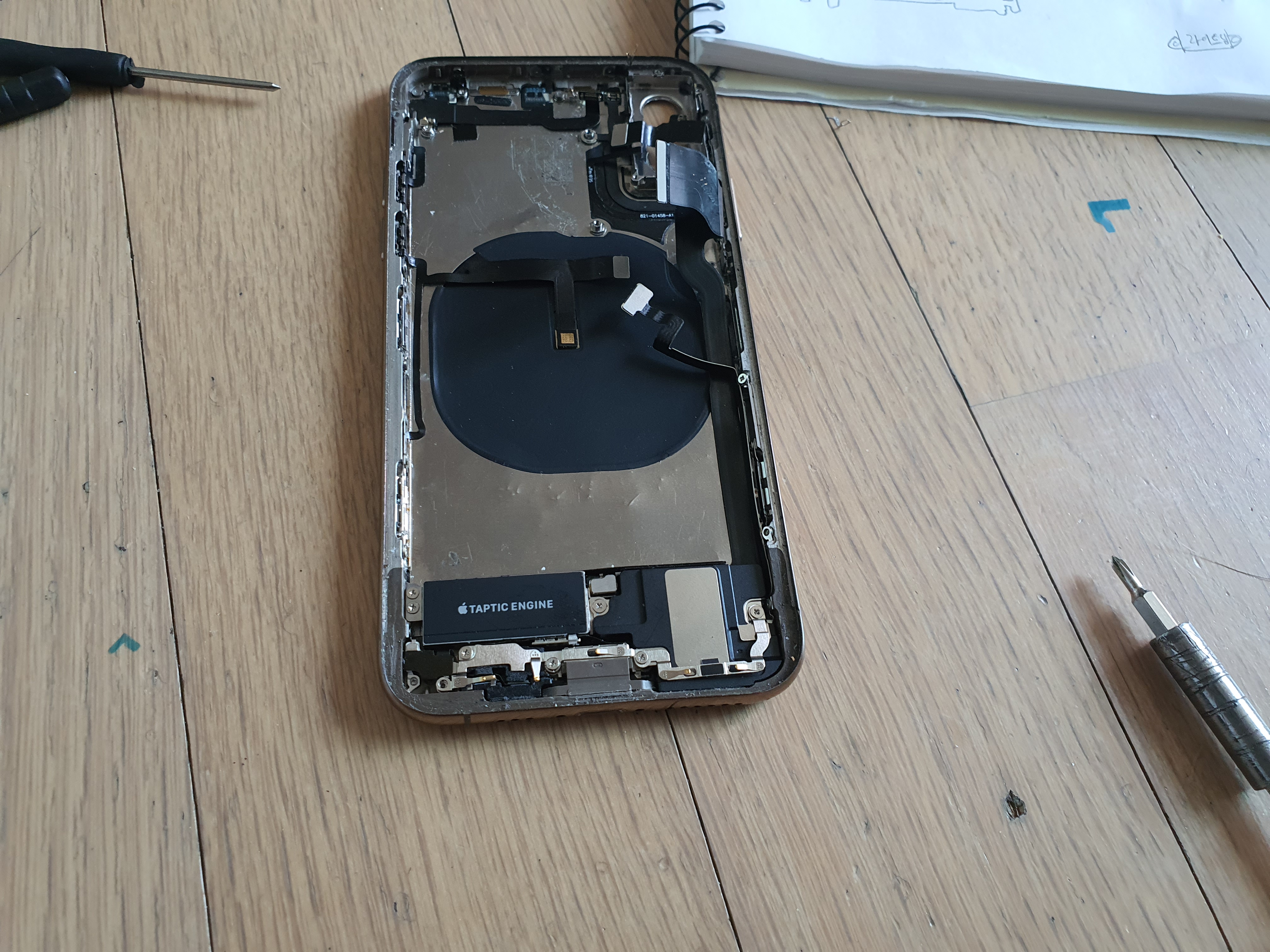

일딴 뭐 대충 1차적인 수리가 끝난 모습입니다
카메라는 금속접착제로 붙인 상태고
뭔가 아직 좀 부족해보입니다

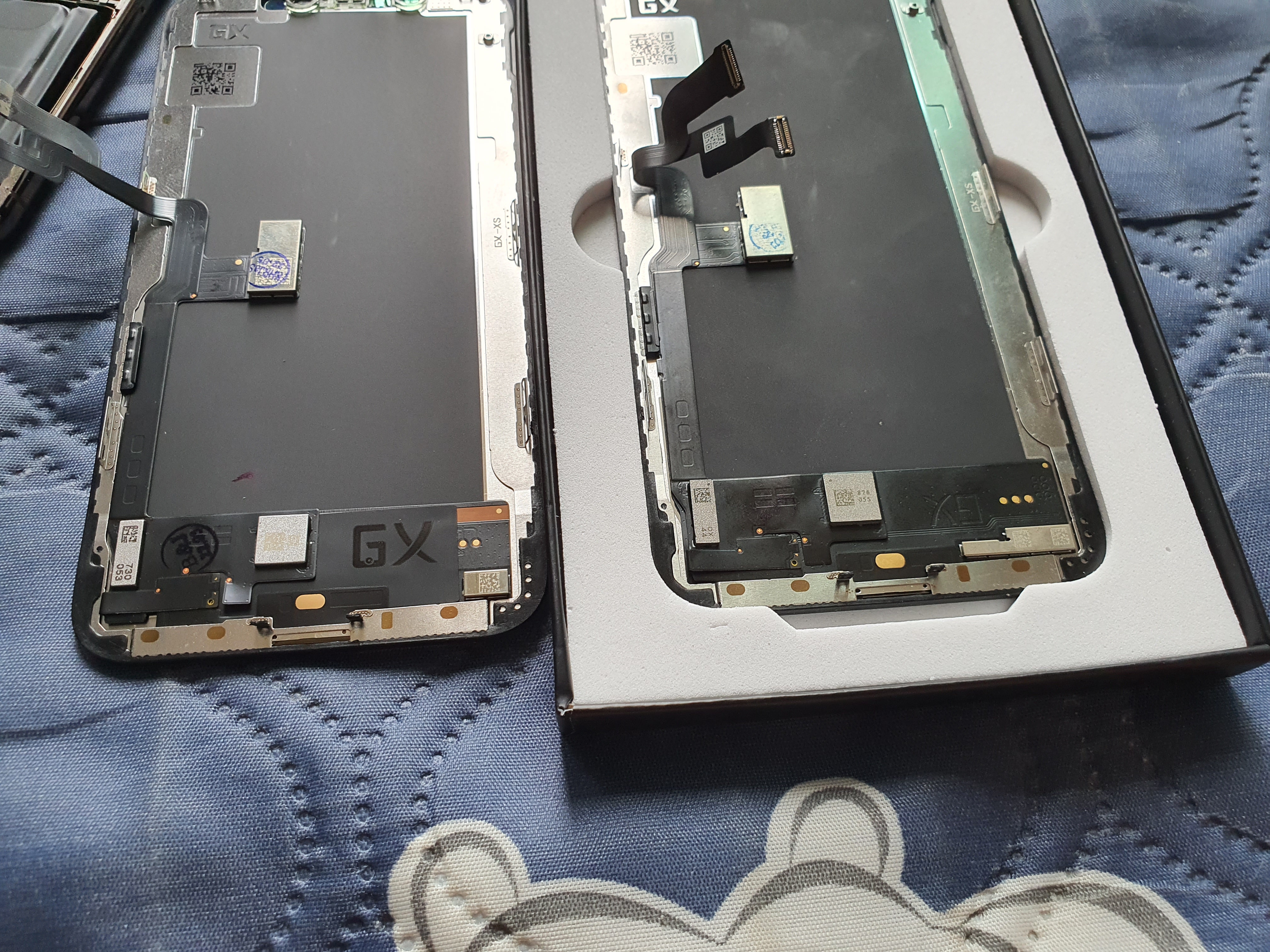

잘 쓰던중 3D터치가 안된다는걸 깨닫고 기존 액정을 환불처리후 다시 구입한 액정

구성품은 같습니다만

액정이 그세 리뉴얼되었나 조금 달라진 부분이 있습니다

이친구도 테스트 해보았는데 역시나.. 3d터치가 잘 안먹네요
바로 반송때리고 또 구입했습니다

그렇게 세번째로 구입한 액정
같은 물건입니다

이녀석은 그나마 잘 동작하네요.. 다음에는 좀더 비싸도 하드 OLED대신 소프트 OLED를 사야겠습니다..

액정을 손봤고 이제 카메라 유리만 손보면 대충 되는데
이 주인장이 그세 또 해먹었습니다
이번에 해먹은건 LED와 전원버튼 .. 위에서 주의해서 작업하라고 말한 그녀석 입니다

이미 여러번 분해해봐서 능숙하게 분해가 가능합니다

빠르게 이곳까지 진입

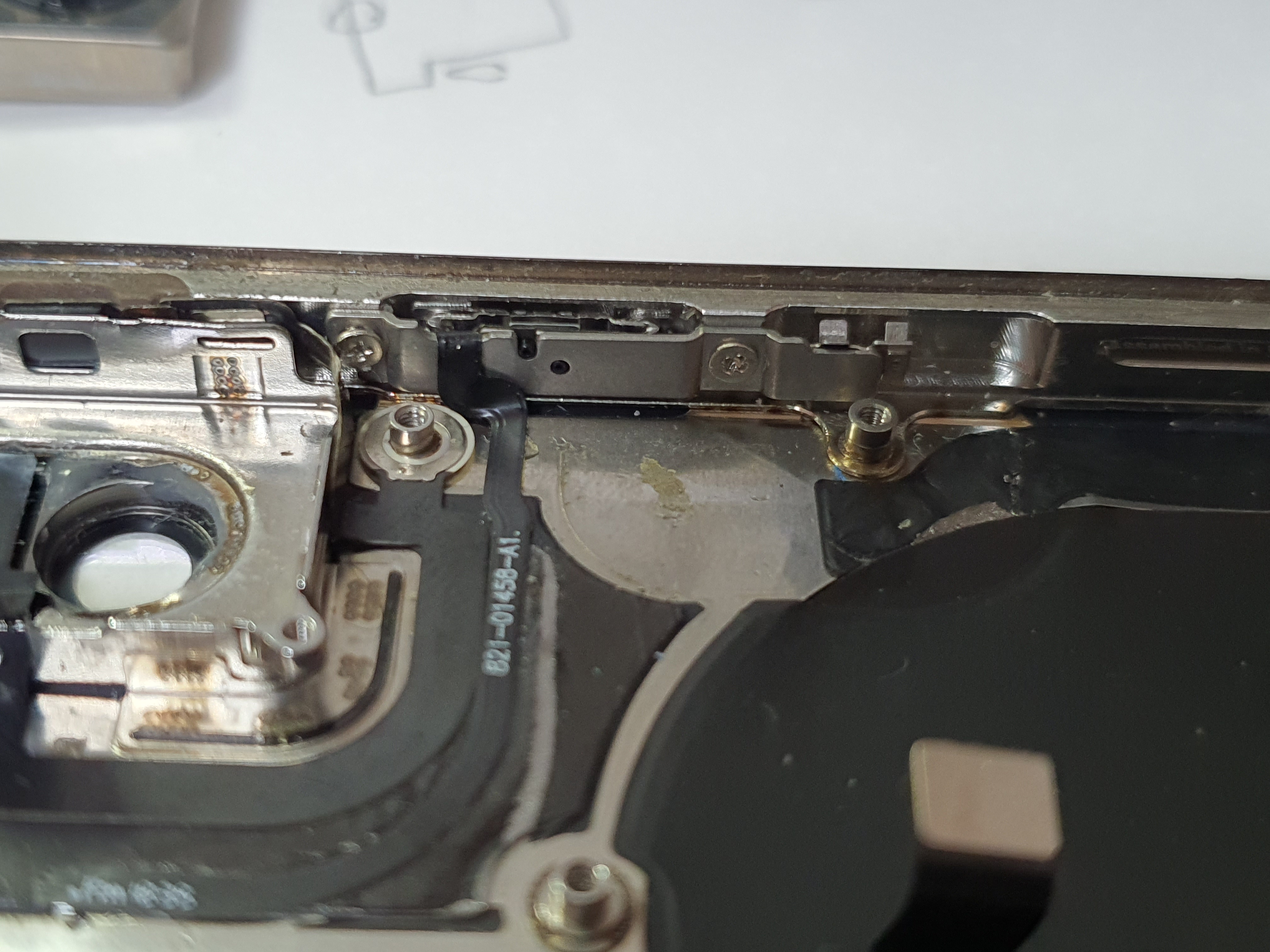

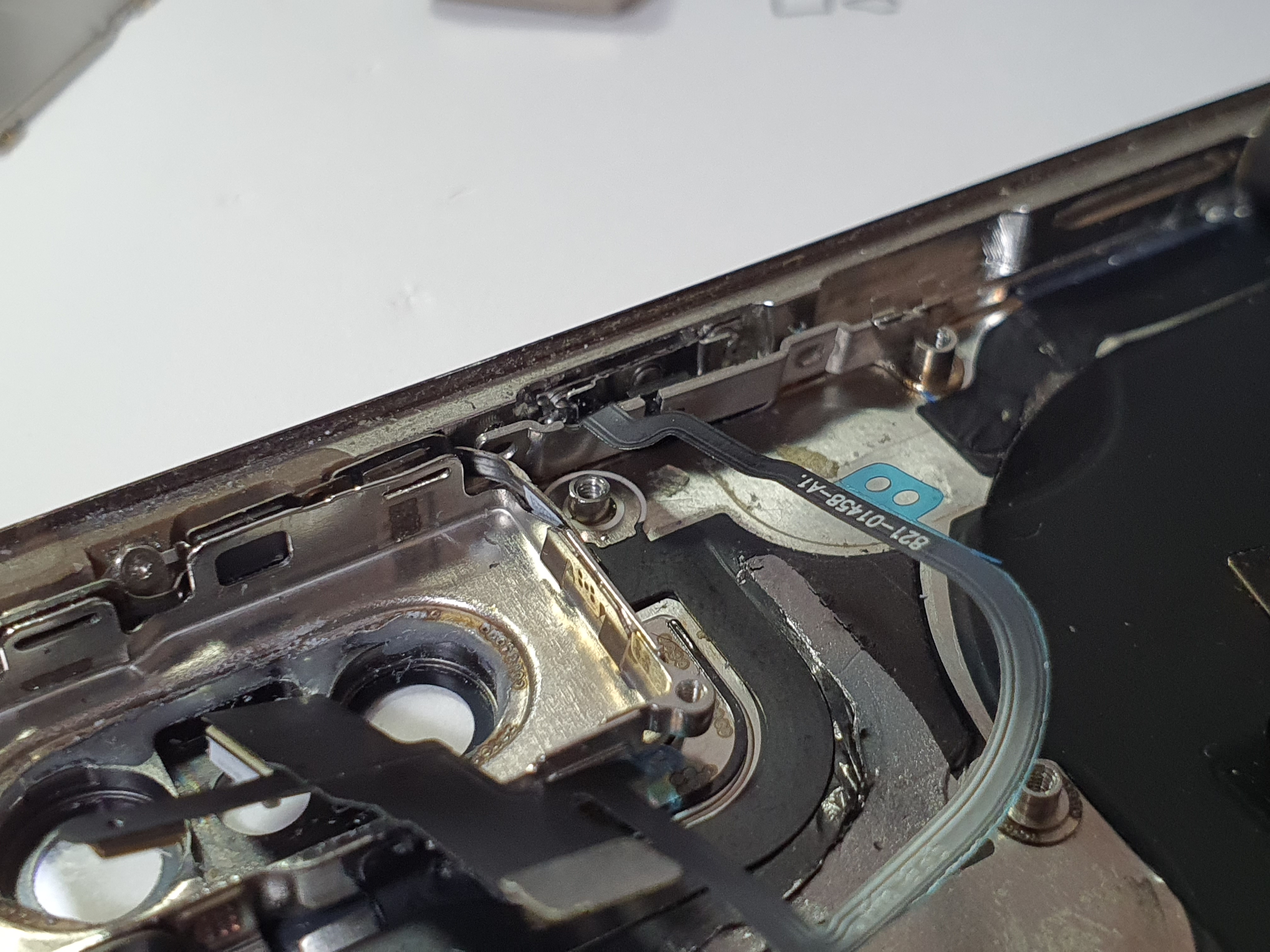

문제의 케이블이 보입니다

전원버튼쪽
사진 왼쪽 하단을 보면 끊어먹은걸 확인할수 있습니다

빠르게 기존 손상된걸 제거했습니다

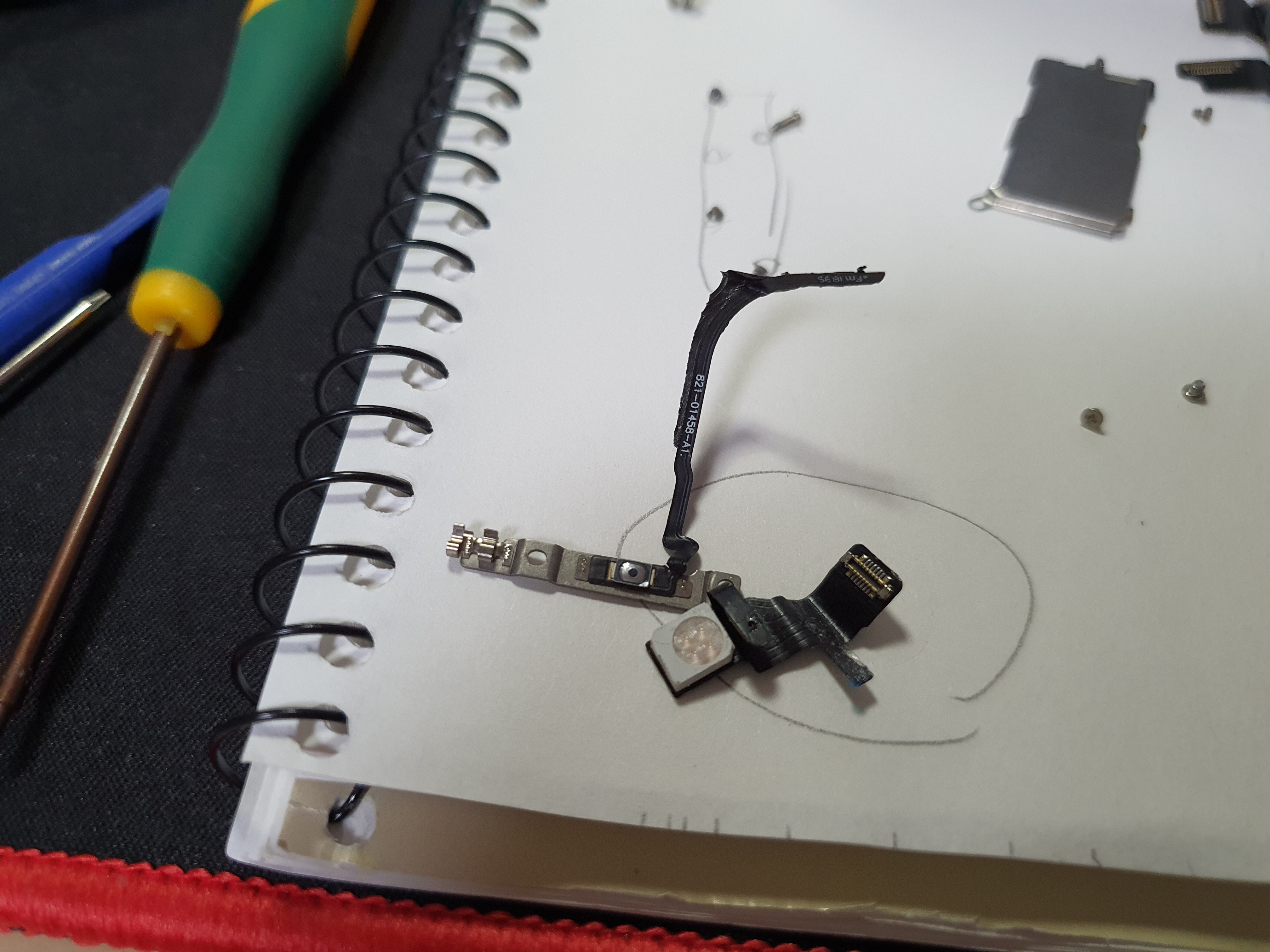

끊어진 기존 케이블

이제 알리표 짭 케이블을 장착합니다

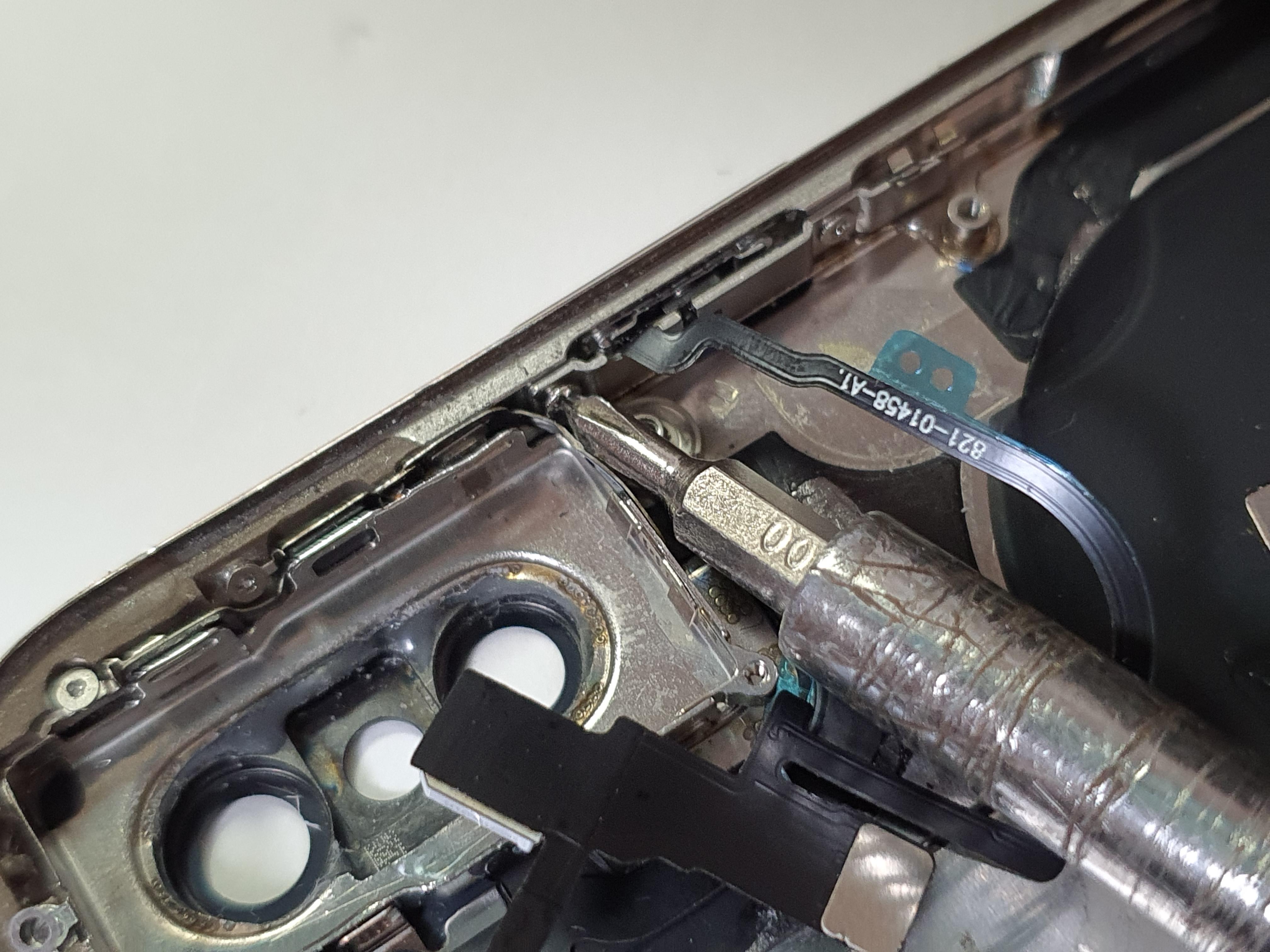

나사를 조일때 블루투스 안테나와 드라이버끼리 간섭이 일어나니 가능하면 가느다란 드라이버로 작업하세요

대충 작업완료된 사진

양면테이프를 입체적으로 붙여야 하기 때문에 조금 까다롭고
LED부분은 양면테이프가 없어 좀 까다롭습니다

대충 가조립후 켜보니 잘 되네요
이제 다음 부품을 교체해봅시다

다음으로 고칠 물건은 와이파이 안테나 입니다
이게 열을 먹었는지 와이파이 감도가 아이폰 6s보다 훨 나빠져서
교체하게 되었습니다

능숙하게 분해

기존 부품

제거후 사진
거의 비슷하게 생겼네요

교체 완료된 사진
Y나사와 일반 십자나사가 이곳저곳에 있어서 주의해서 작업해야 합니다

대충 조립후 완료
근데 와이파이 감도는 똑같네요
그냥 기기 고질병인가 봅니다

그리고 또 도착한 택배

이번에 구입한것은 카메라와 무선충전 모듈 그리고 화이트색상 하우징 입니다

기존에 붙여놓은게 마음에 안들고
카메라도 본드에서 나온 증기때문에 오염되어 닦이지 않는 문제가 발생해 구입하게 되었습니다

그리고 저 무선충전은 뮤트스위치 불량으로 교체하려고 샀는데
이넘도 불량으로 와서... 환불처리후 다시 구입했답니다
또 기디려야해요

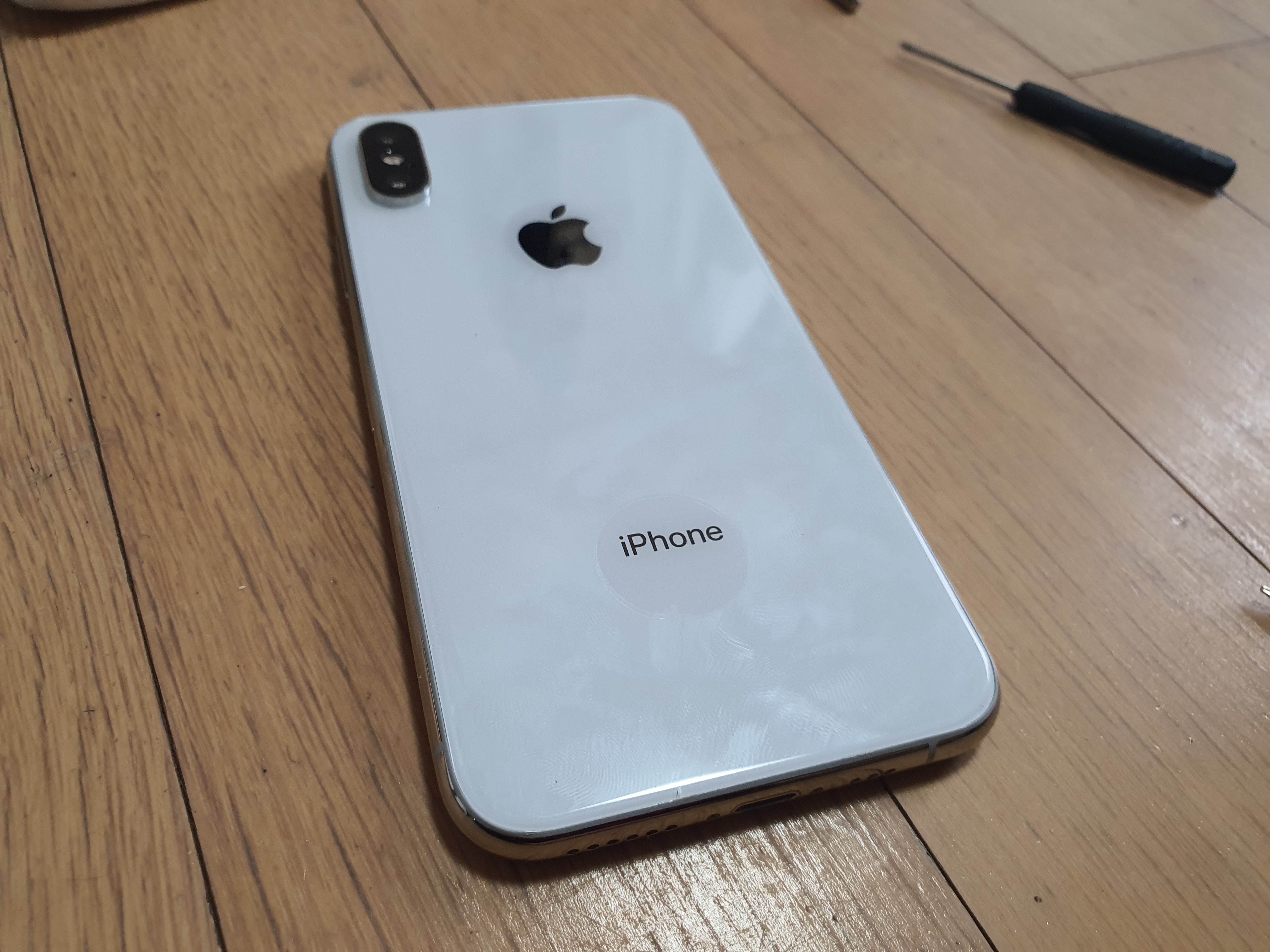

이놈 역시 아이폰 로고가 가려져 있습니다

이놈은 나중에 배터리가 도착하면 교체해보도록 하겠습니다
