다이슨 HD01 드라이기를 분해해보자

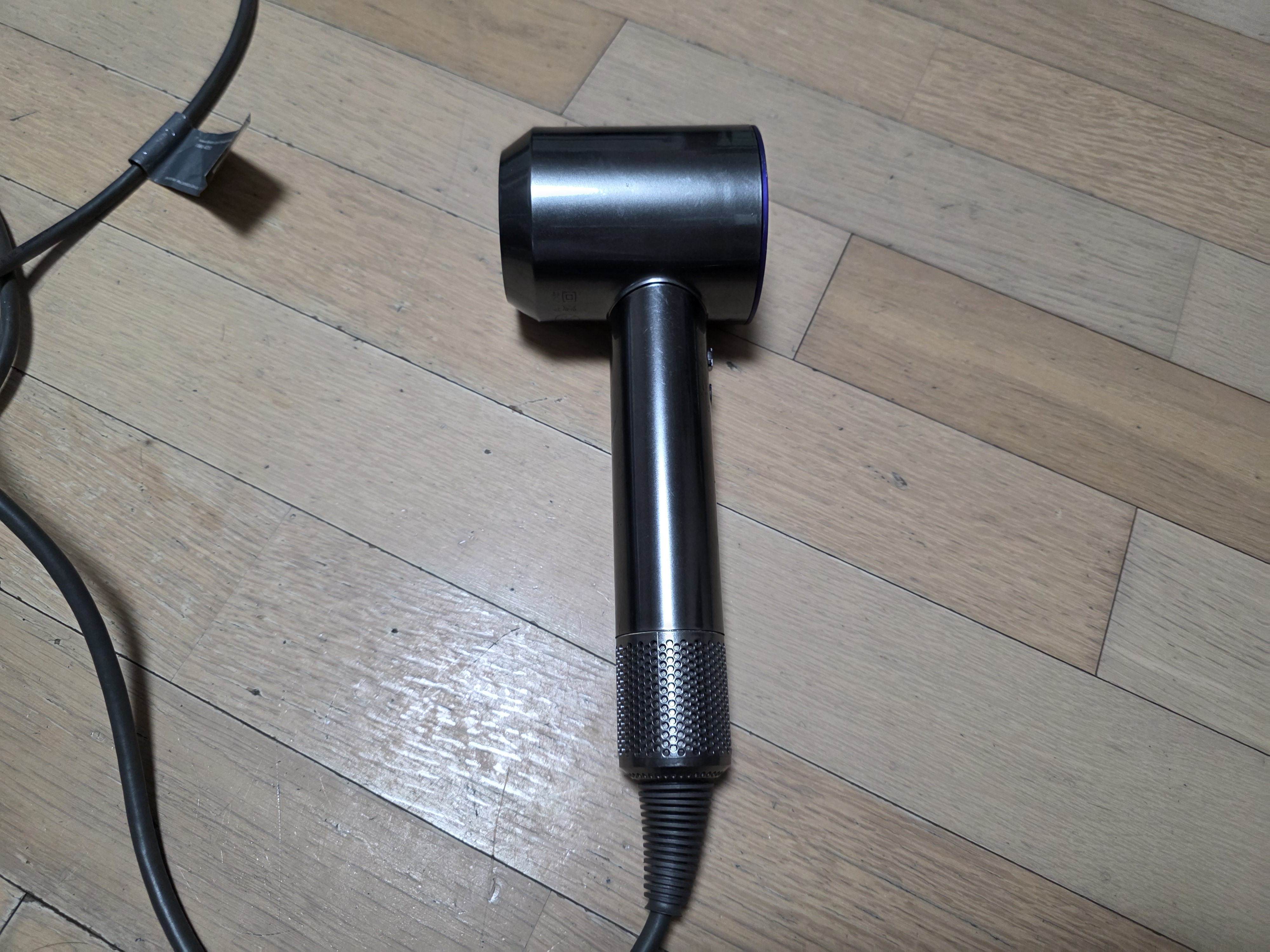

얼마전 고물상에서 다이슨사의 고장난 HD01 드라이기를 주워왔습니다

고장증상은 찬바람만 나오는 증상
대충 어디가 고장났는지 알것같으니 바로 분해해 봅시다

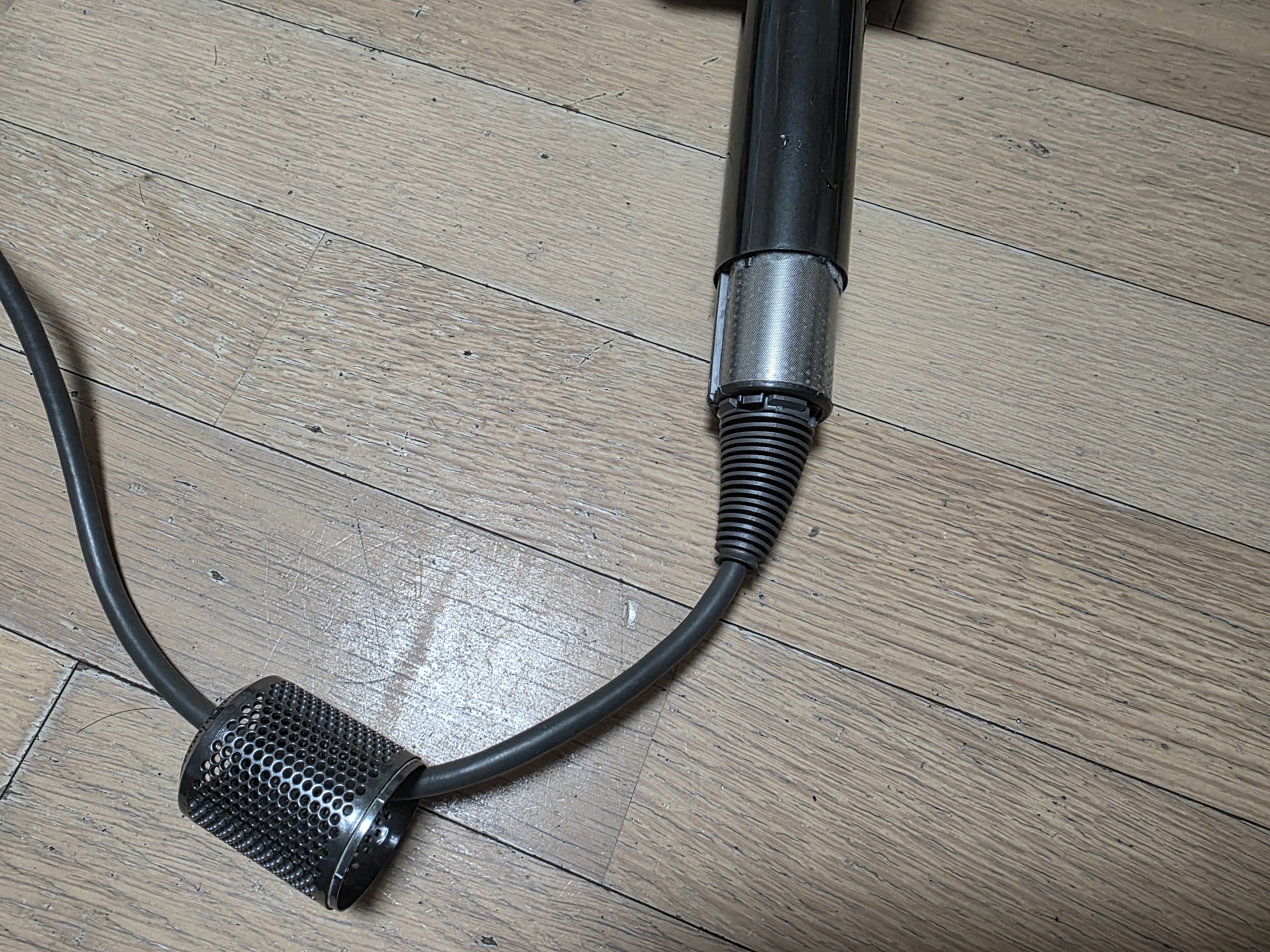

먼저 하단 필터 보호부분을 때어줍니다.

필터 하단부를 보면 별나사가 보입니다 이걸 풀어줍니다.

틈새를 잘 재껴주면 필터를 분리할수 있습니다

그리고 보이는 별나사를 풀어줍니다

막대부분에도 하나 있어요

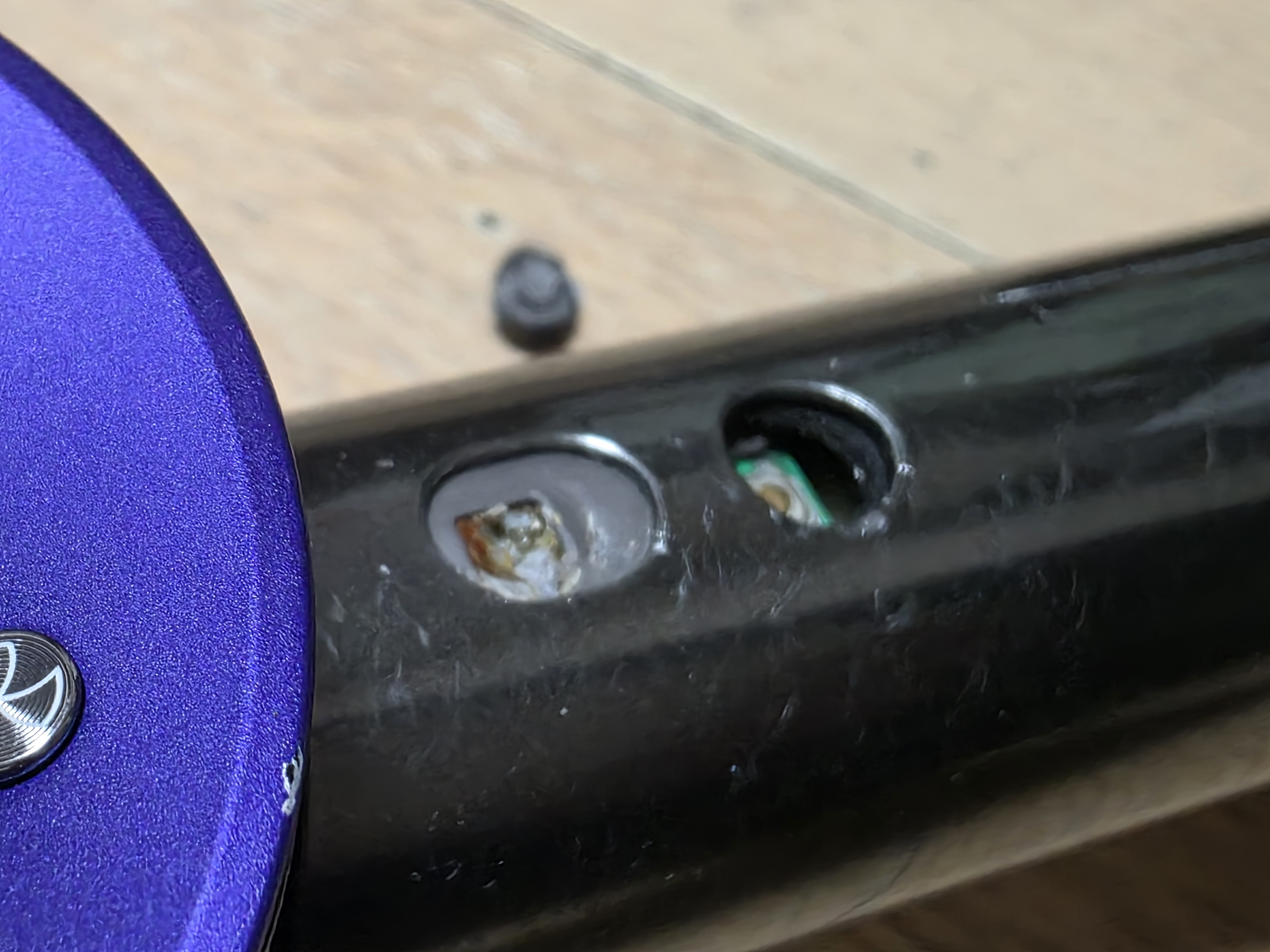

그리고 해당 스위치를 망가트려야 합니다
아마 쉽게 분해하려면 이런 침습적인 방식을 사용해야 할겁니다

스위치를 분리합시다
어차피 알리에서 저렴하게 살수 있으니 구입해줍니다

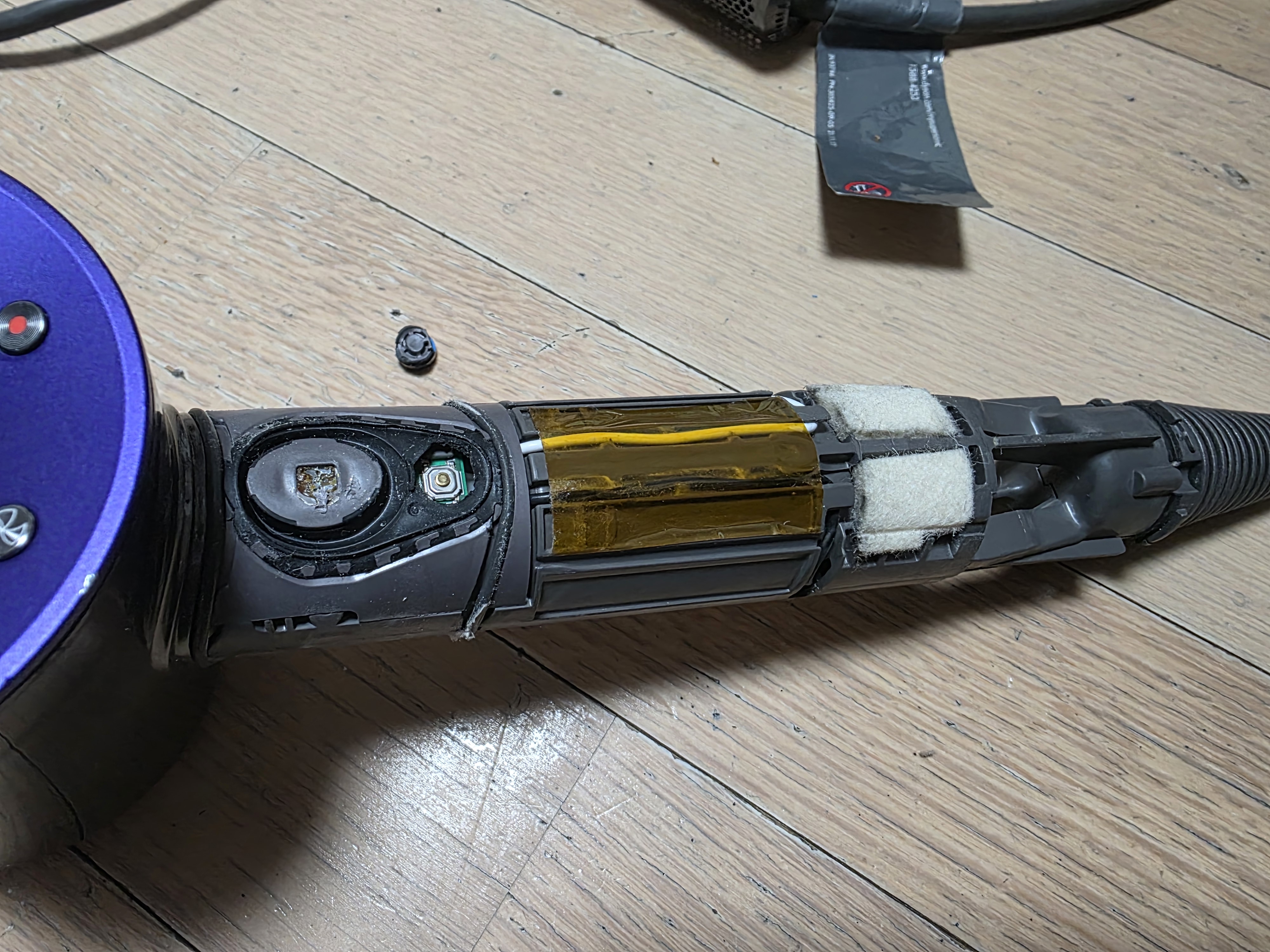

손잡이를 아래로 쏙 빼줍니다

손잡이의 스위치부 뒷부분을 보면 나사가 몇개 있습니다 그걸 풀어줍니다. 그리고 양쪽 고무링을 빼줍니다.

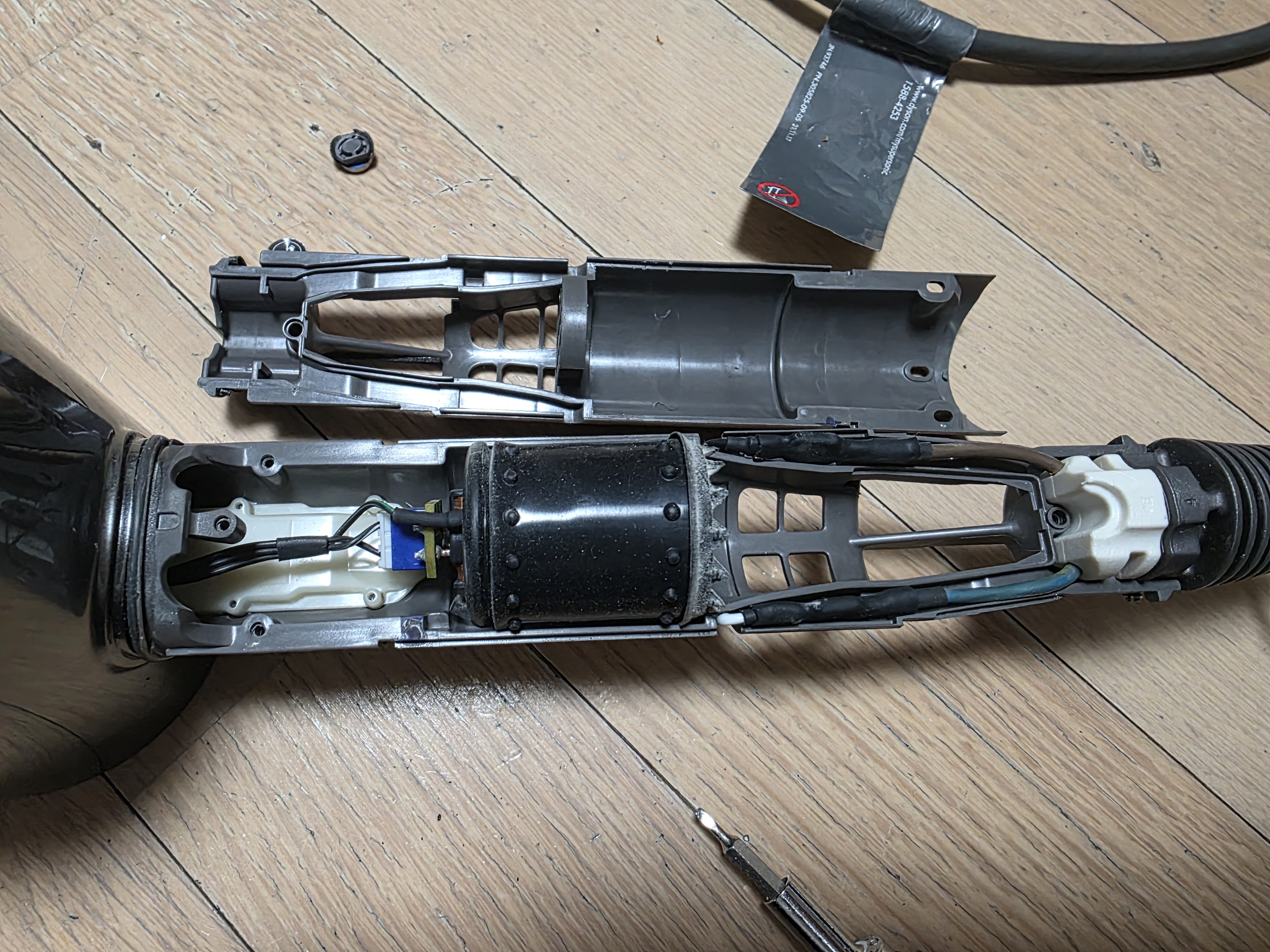

그러면 이제 이렇게 분해가 가능합니다

다이슨이 자랑하던 그 모터를 빼줍니다

그리고 수축튜브를 때서 전원코드 단자를 분리해줍니다.

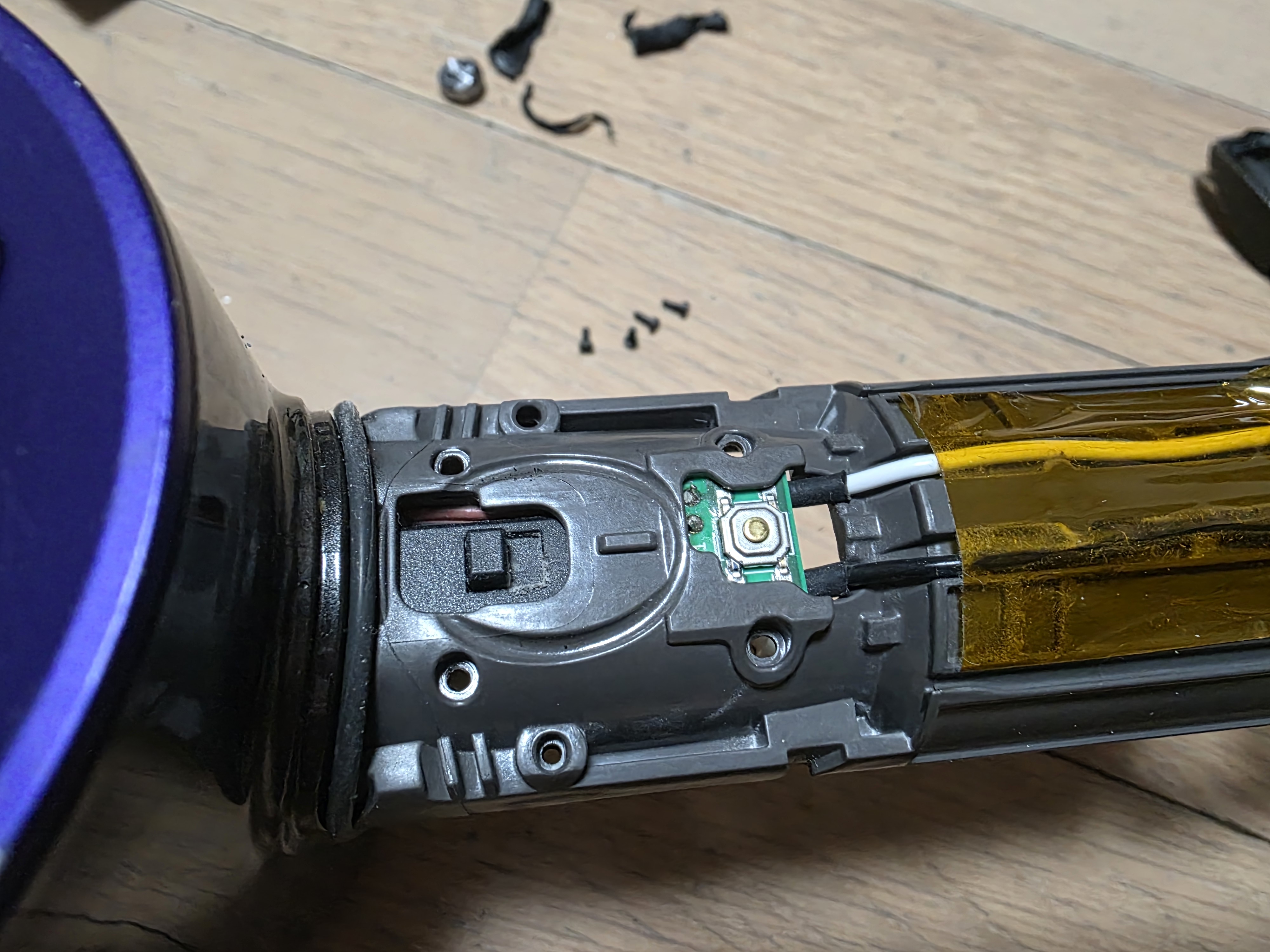

이제 스위치부를 보면 별나사가 4개 있습니다. 그것도 풀어줍니다.

그럼 이렇게 스위치부도 분리할수 있습니다.

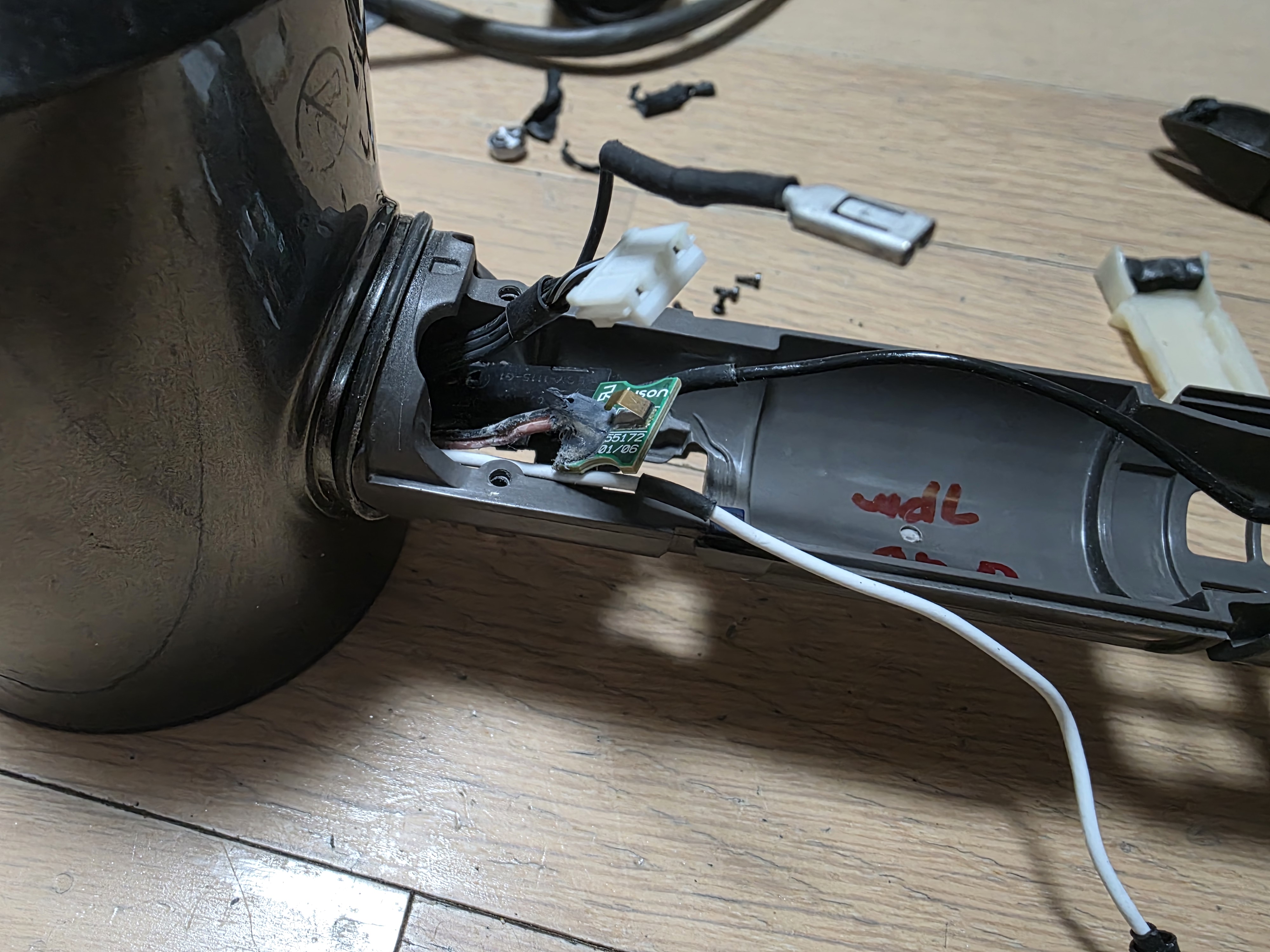

전선을 모두 안쪽으로 빼줍니다

이제 바람이 나오는 부분(온도, 팬속도 조절부) 뒷부분 틈새에 일자드라이버를 넣고 재껴서 분리해줍니다

그리고 롱노즈나 기타 도구를 사용해 후면부를 시계방향으로 돌려 줍니다.
이때 아까 안쪽으로 몰아둔 전선, 스위치 뭉치가 잘 들어가게 해줘야 합니다.안그러면 선이 끊어질수 있습니다
이 영상을 보면서 따라하시면 쉽게 가능합니다

분리된 히터 및 컨트롤러 뭉치입니다

캡톤테이프를 때면 만날수 있는 히터부분 입니다.
정말 분리하기 까다롭네요..

여기가 문제의 그 부품이 있는 그곳입니다
일딴 통전시험을 해본 결과 사진 상단 온도퓨즈 2개가 망가진걸 확인했으며 디바이스마트에서 부품을 주문해줬습니다.
위 영상에서 183도 15A이상 제품을 사라 그랬지만 뭐 맞는 제품이 없으니 대충 비슷한 188도 10A제품을 구입했습니다.
그리고 압착 슬리브 0.75SQ 제품으로 구입을 했으며 조만간 부품이 도착하면 다시 글을 올려보도록 하겠습니다
