다이소 손전등 개조 (pt.1)

얼마전 다이소에서 3D프린터 챔버용 우드락을 구입하다가 눈에 띄여서 같이 구매해온 꽤나 큼직한 손전등 입니다

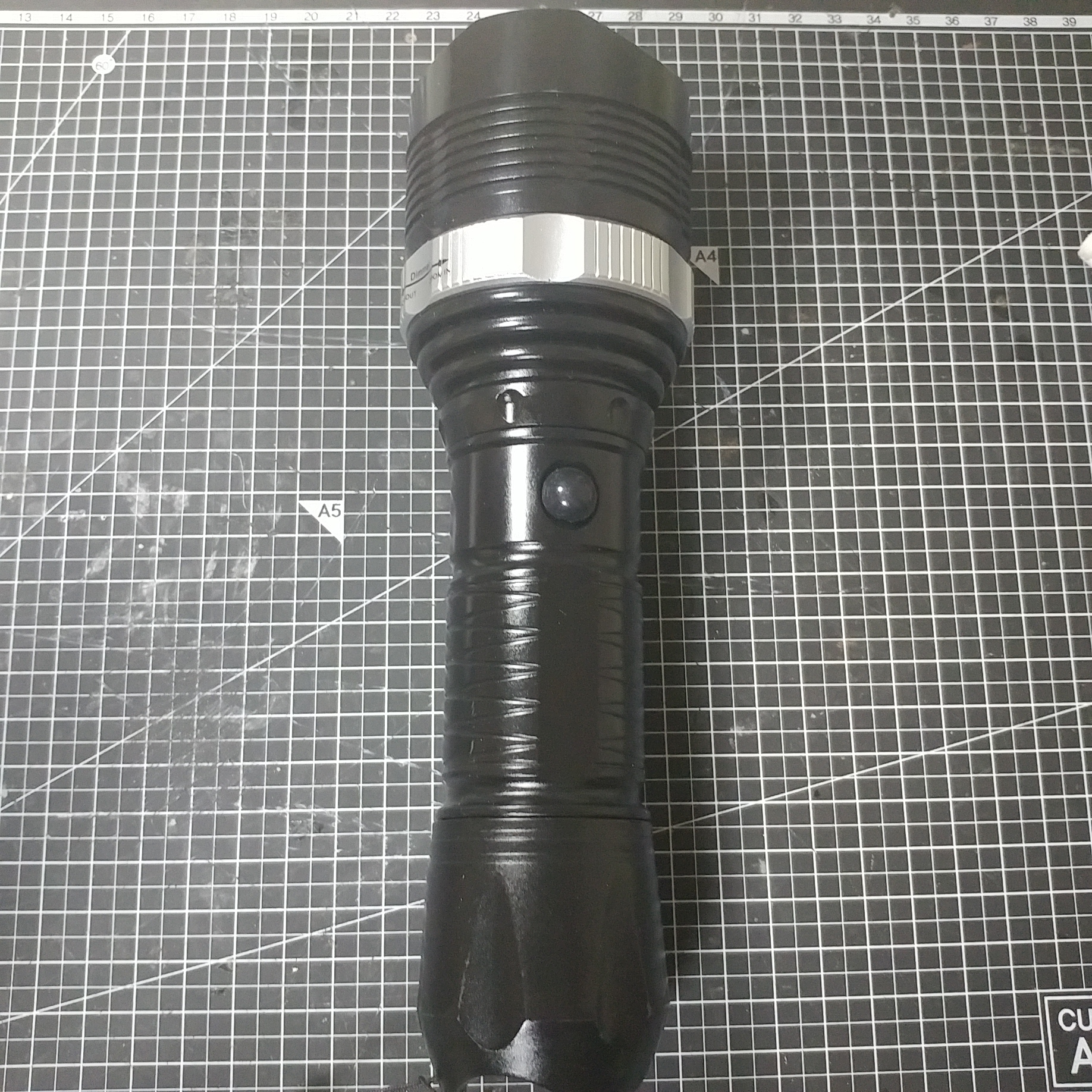

꽤나 큼직하고 밝을것 같은 손전등 입니다
몸체는 단가를 맞추기위해 당연히 플라스틱으로 되어있고
마감이나 그런건 가격을 생각하면 나쁘지 않은수준 입니다

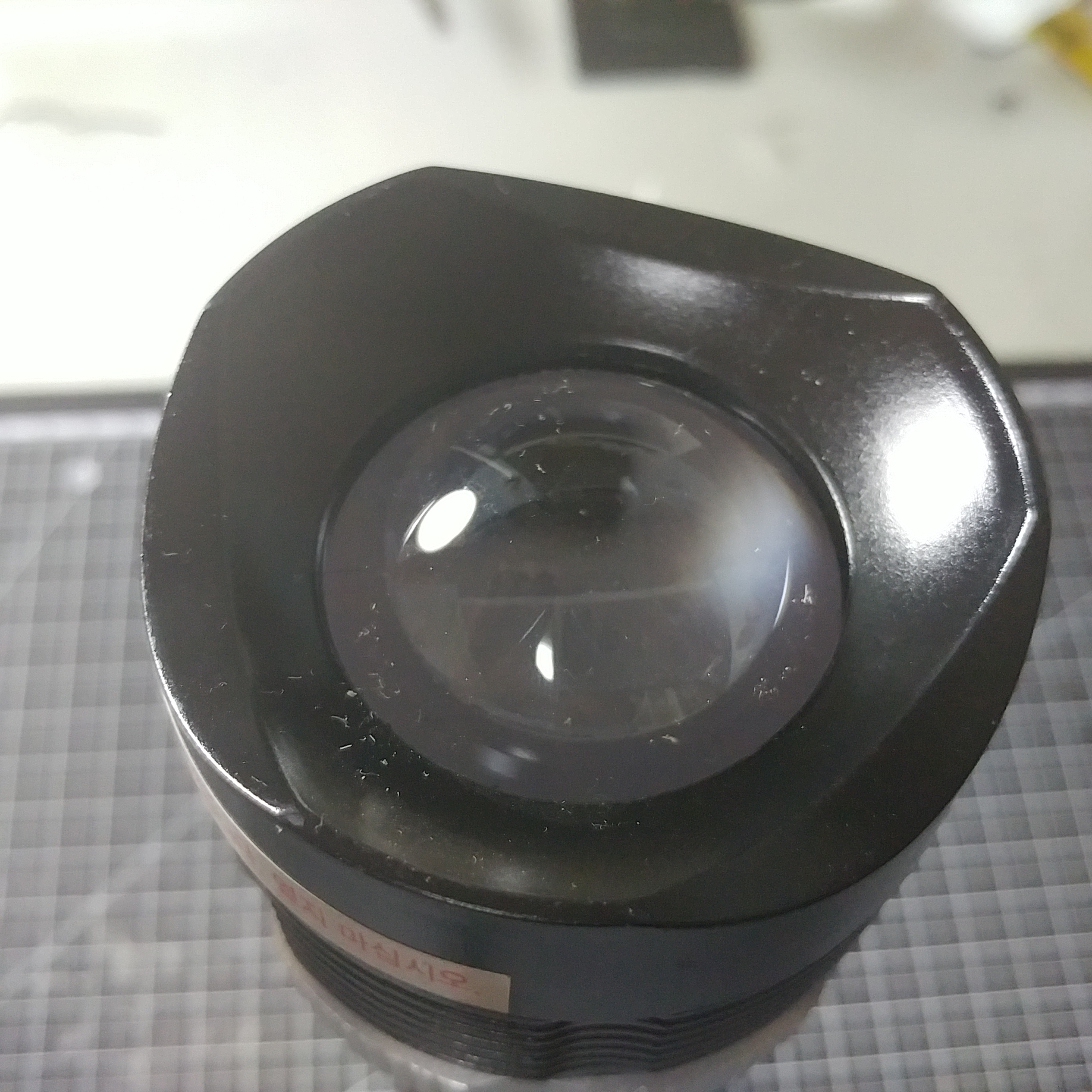

윗쪽 렌즈는 줌라이트에서 볼수있는 볼록렌즈가 달려있습니다

(줌인)

(줌아웃)
한변 켜보았습니다

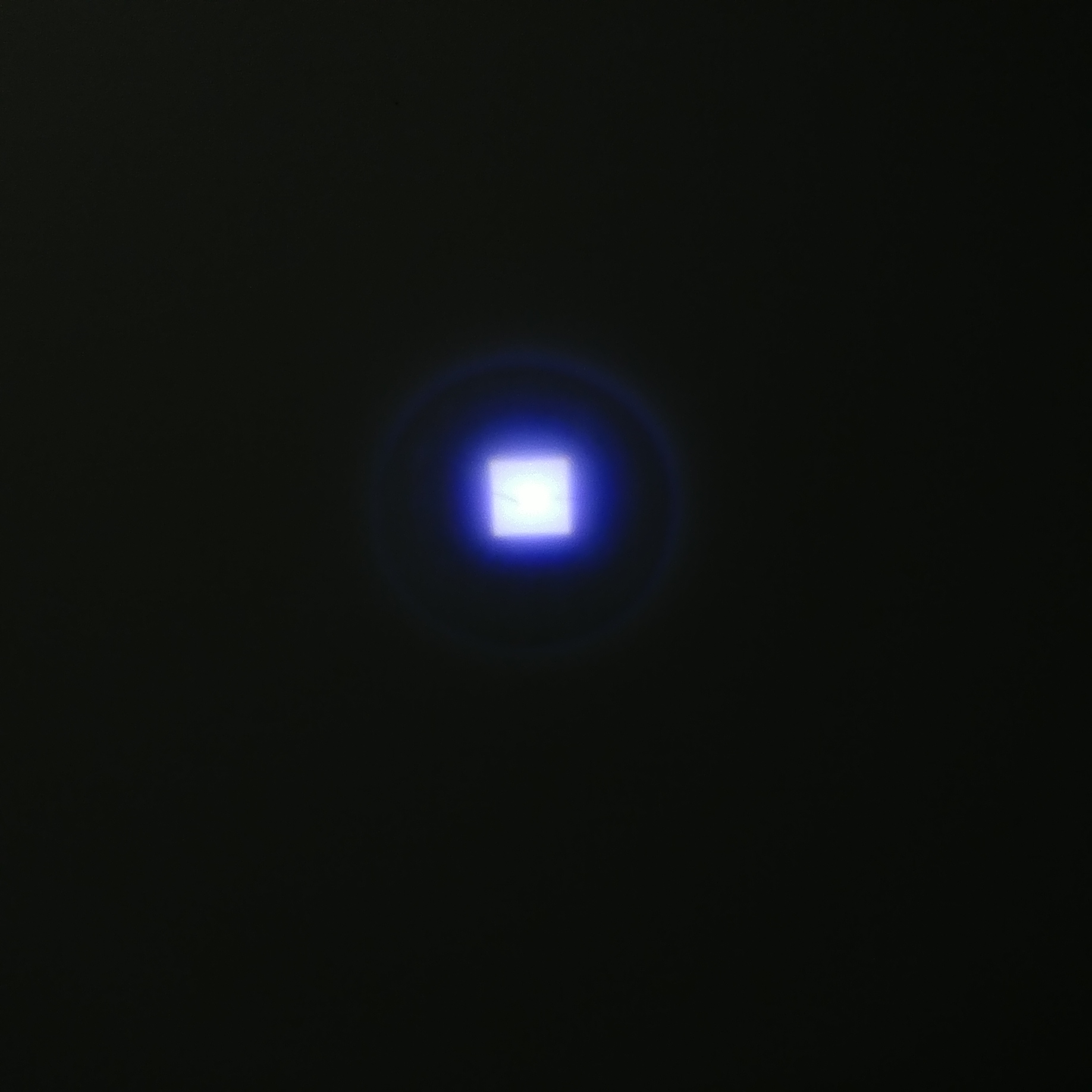

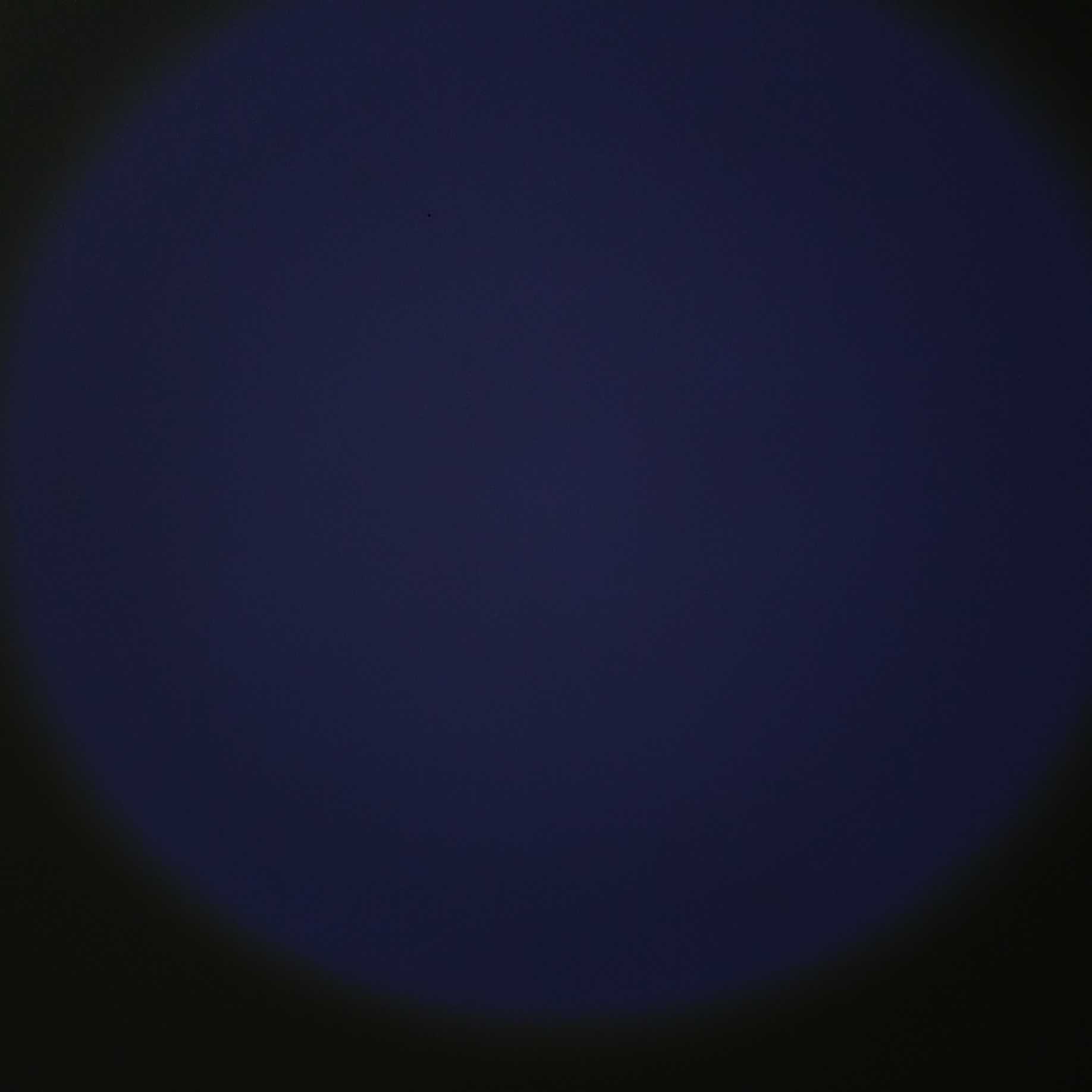

푸른빛이 심한 LED가 들어갔고 밝기도 형편없습니다
(사용된 카메라 세팅: iso: 100 셔속 1/60)
이제 이녀석을 한번 개조해볼까 합니다

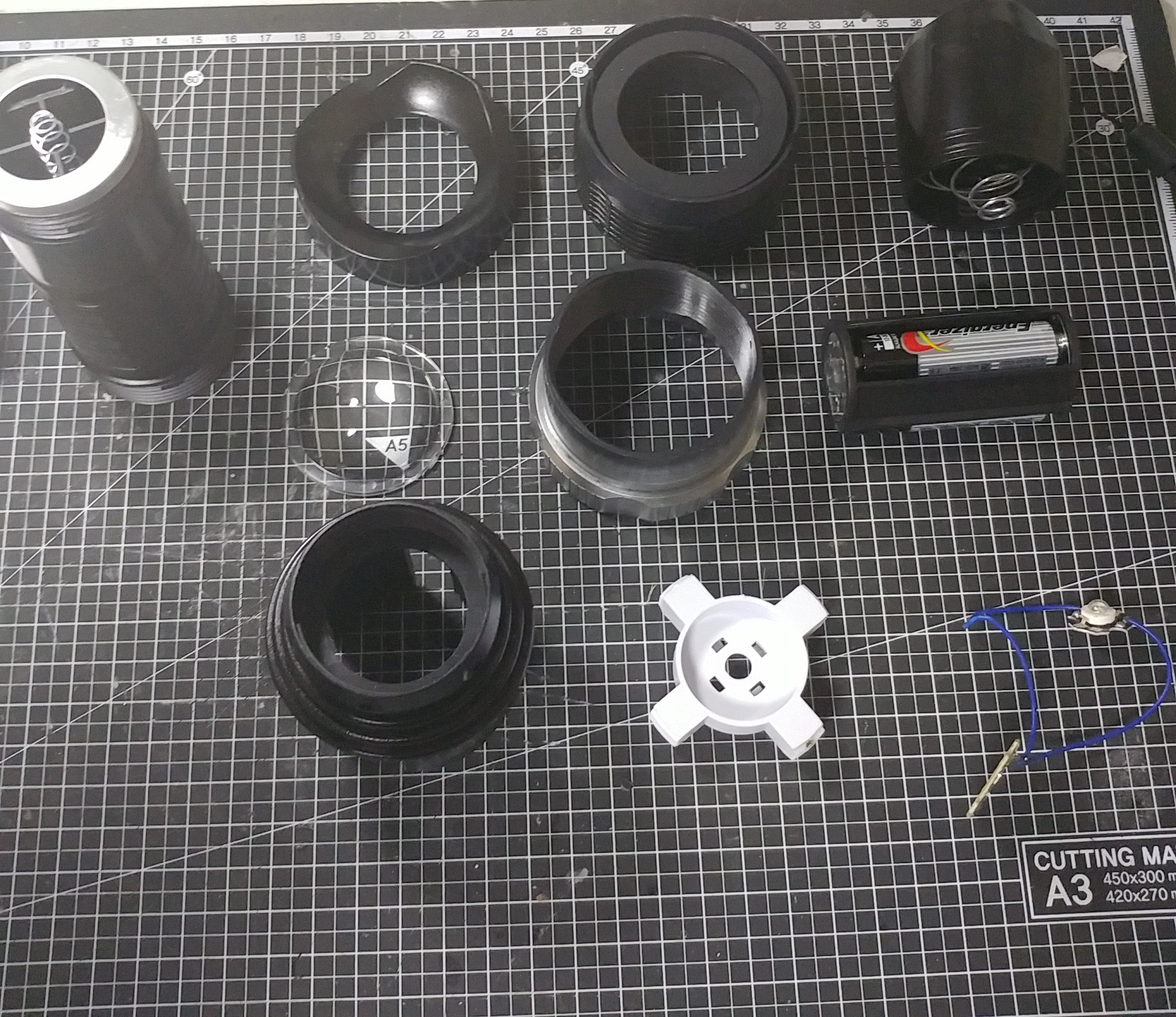

일딴 LED를 빼내고 내부구조 파악을 위해 전부다 분해해 줍니다
모두 돌리거나 끼우는 구조 입니다
분해는 쉬운편이고 재조립도 쉽습니다

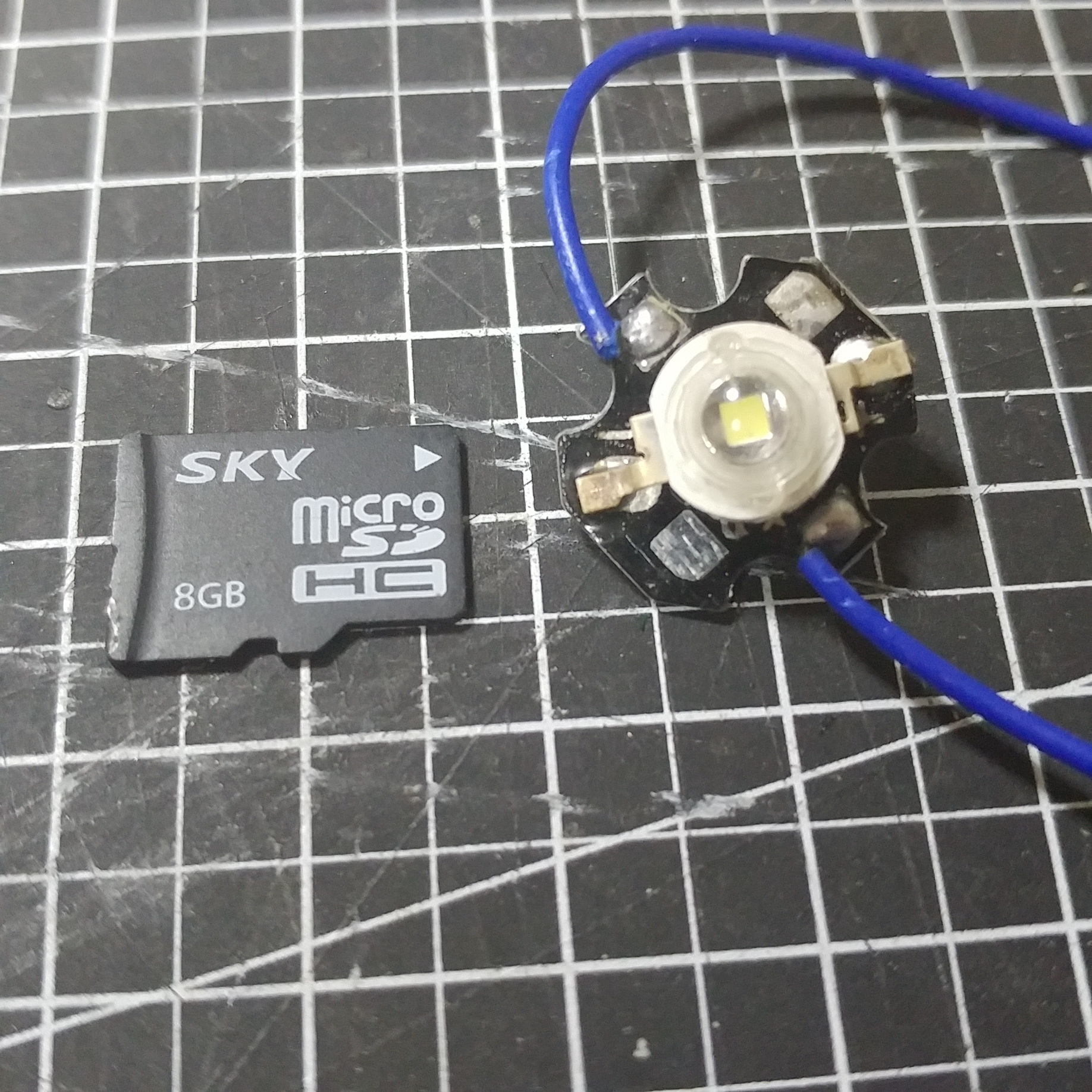

사용된 LED입니다
크기비교용으로 SKY폰에 사용되는 SD카드를 옆에 놓아보았습니다

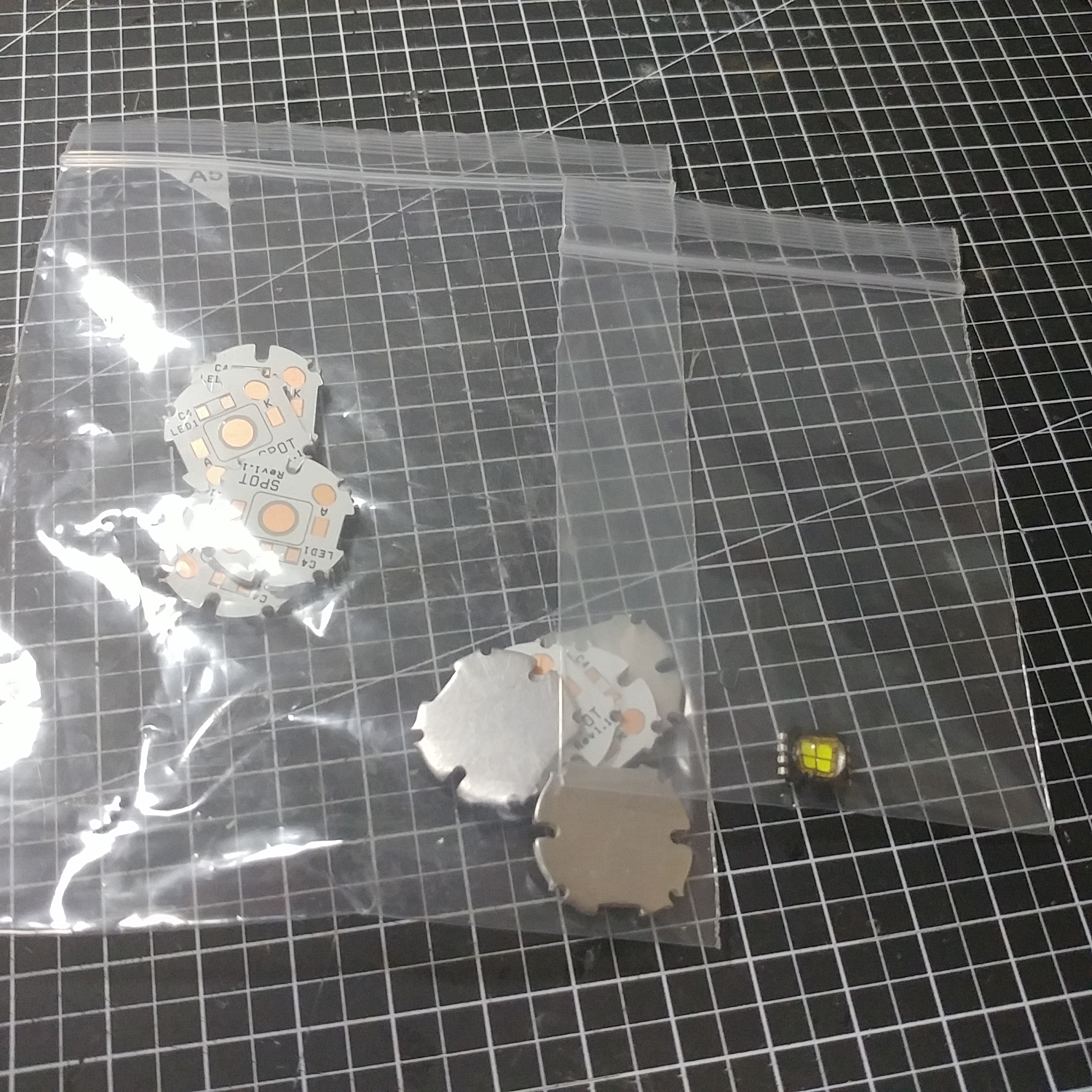

개조를 할때 사용할 LED입니다

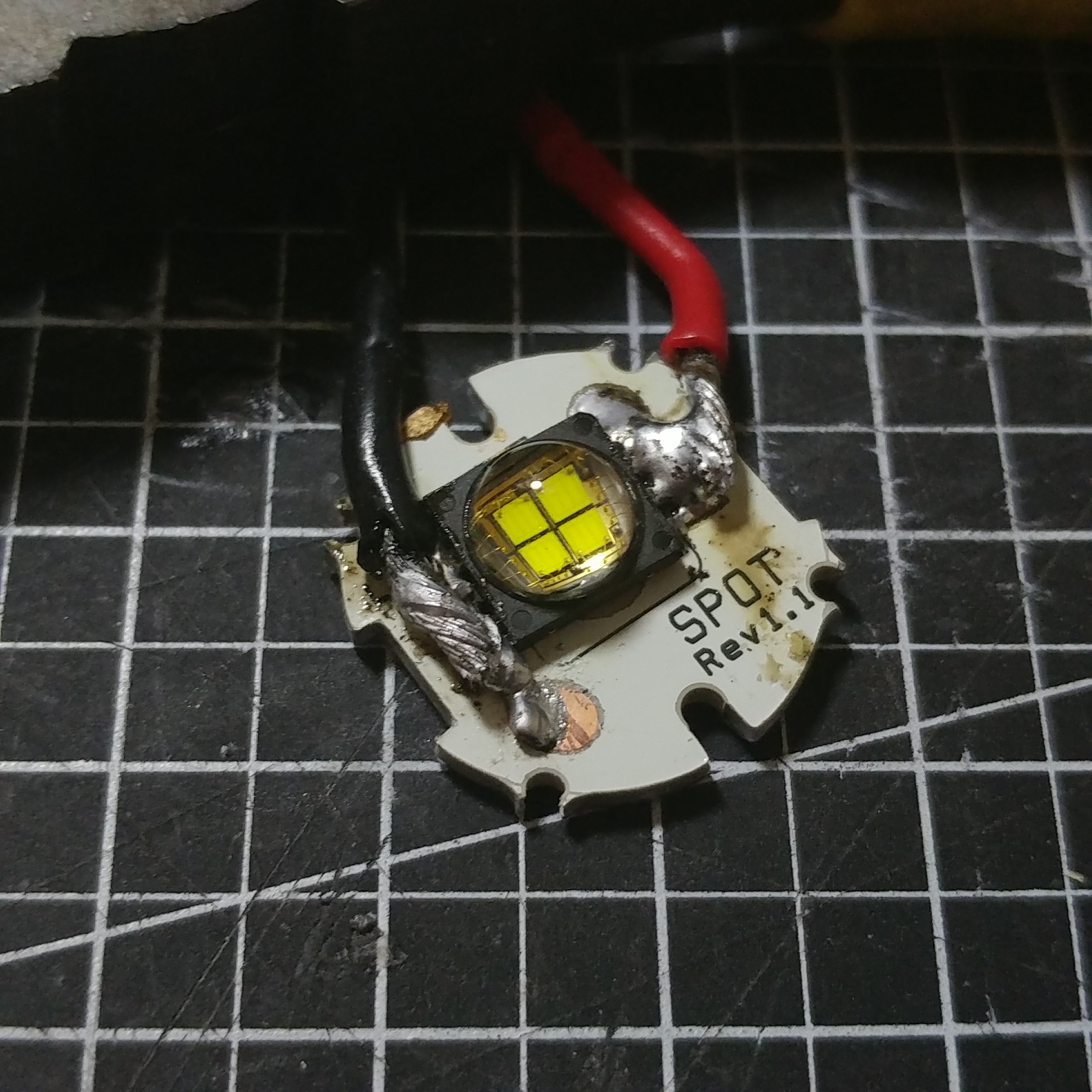

cree사의 mc-e라는 LED입니다
저렇게 작은데 10W나 되더군요

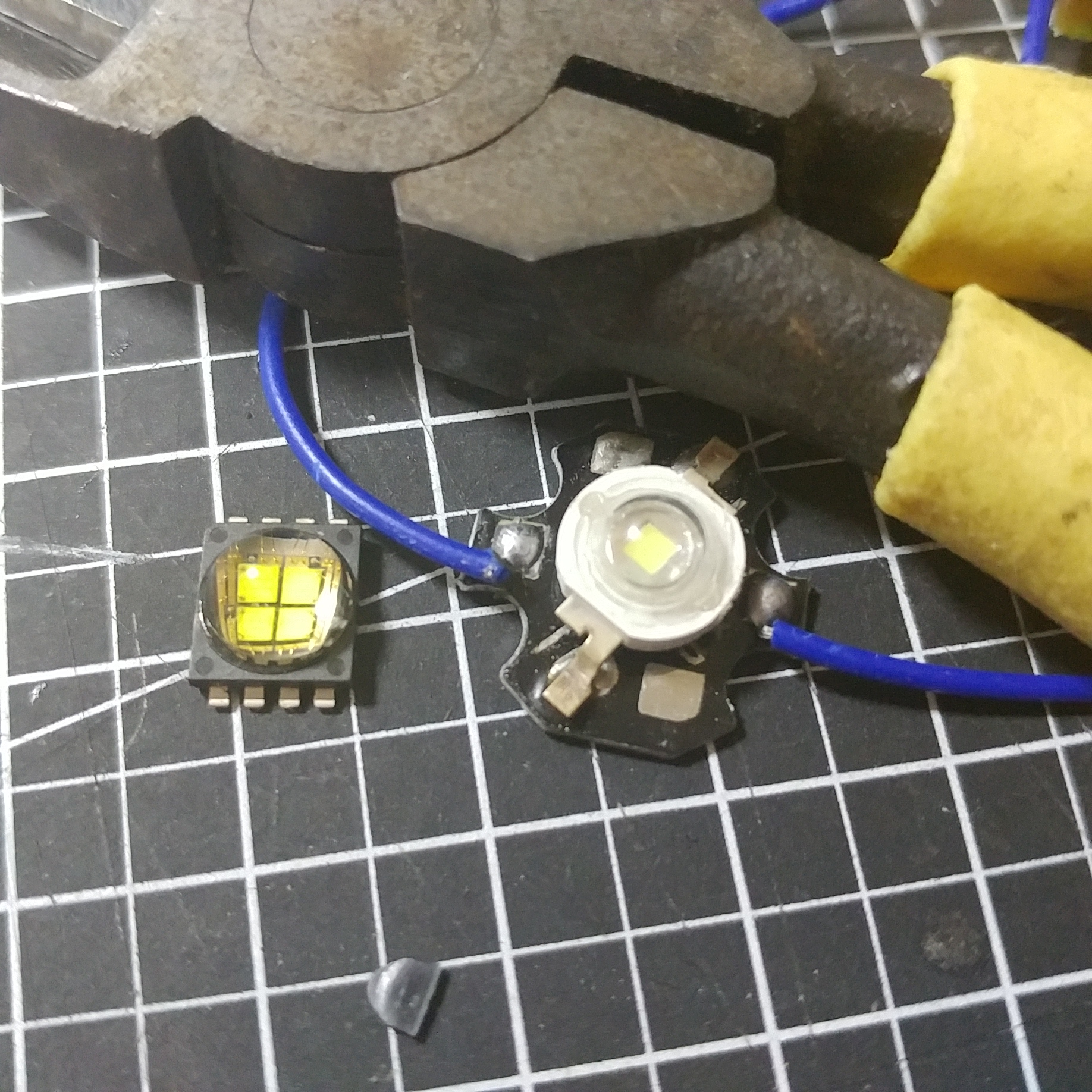

기존에 달린 LED와 크기비교 입니다
크기는 비슷하지만 내부 LED가 큰 차이가 있습니다

제 짝이 아니지만 어거지로 대충 납땜하고 LED뒤에 써멀구리스를 발라줬습니다
불 잘 들어오고 열 잘 빠지면 그만이죠

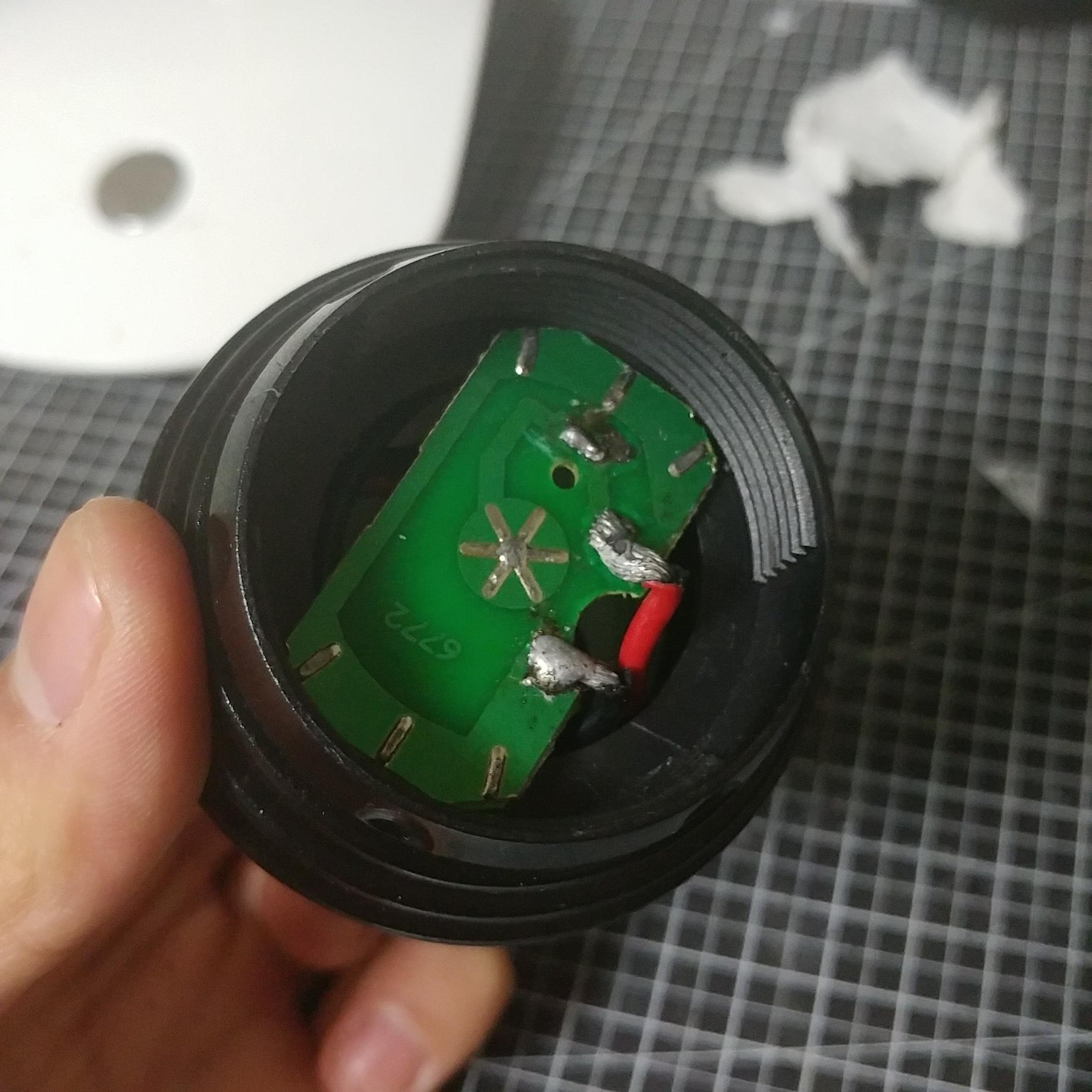

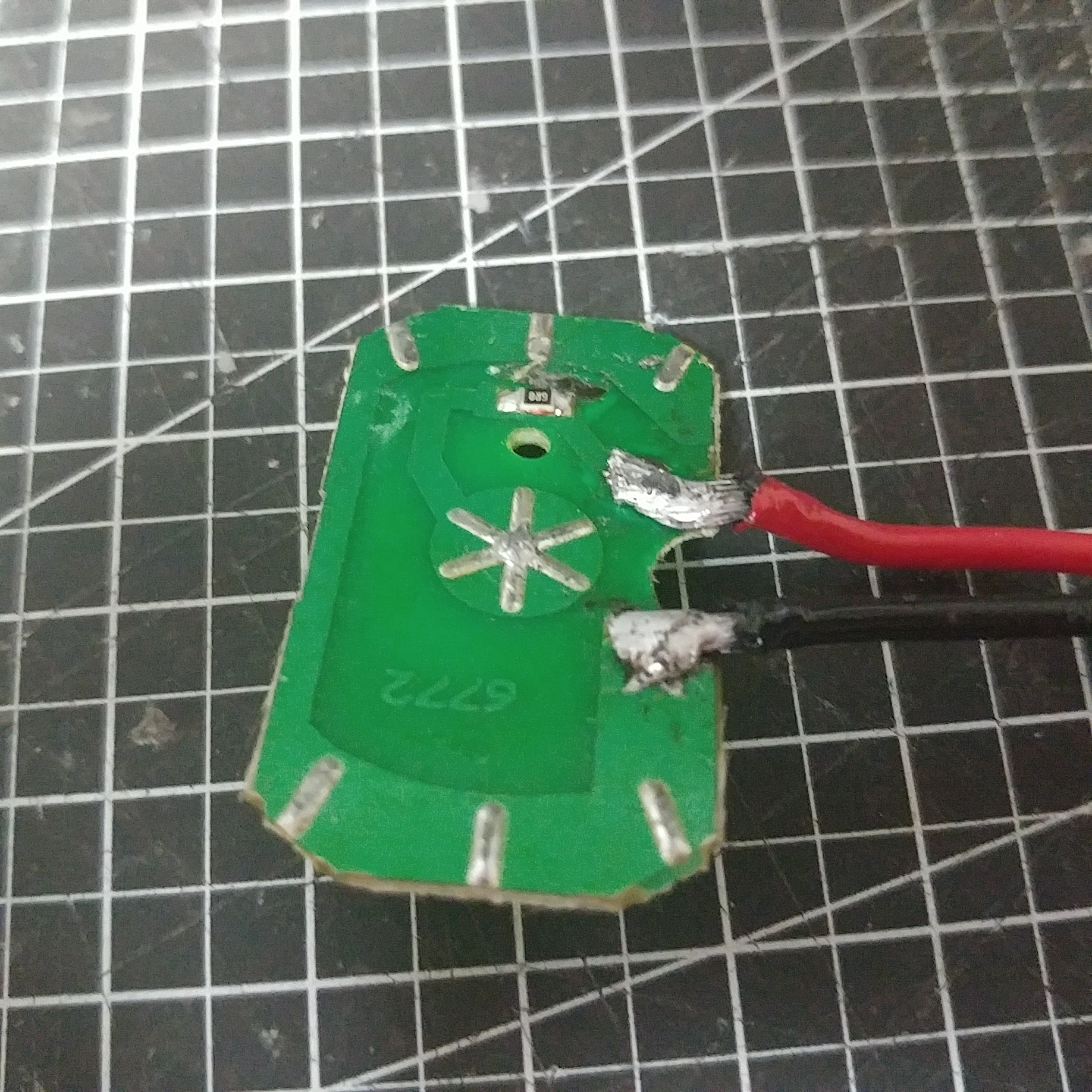

배터리쪽과 접촉이 되어서 전기를 끌어오는 판? 입니다
기판이 영 좋지 않아서 잘 떨어지지만 어거지로 납땜해 주었습니다
(저기 위에있는 칩저항은 그냥 때버렸습니다
어차피 이상태로는 많이 사용을 안할것이고
추후에 방열판을 LED에 붙여서 열을 좀더 잘 해소할수 있게 하고
저거대신 드라이버를 사용할거여서 보호용 저항은 그냥 땠습니다)

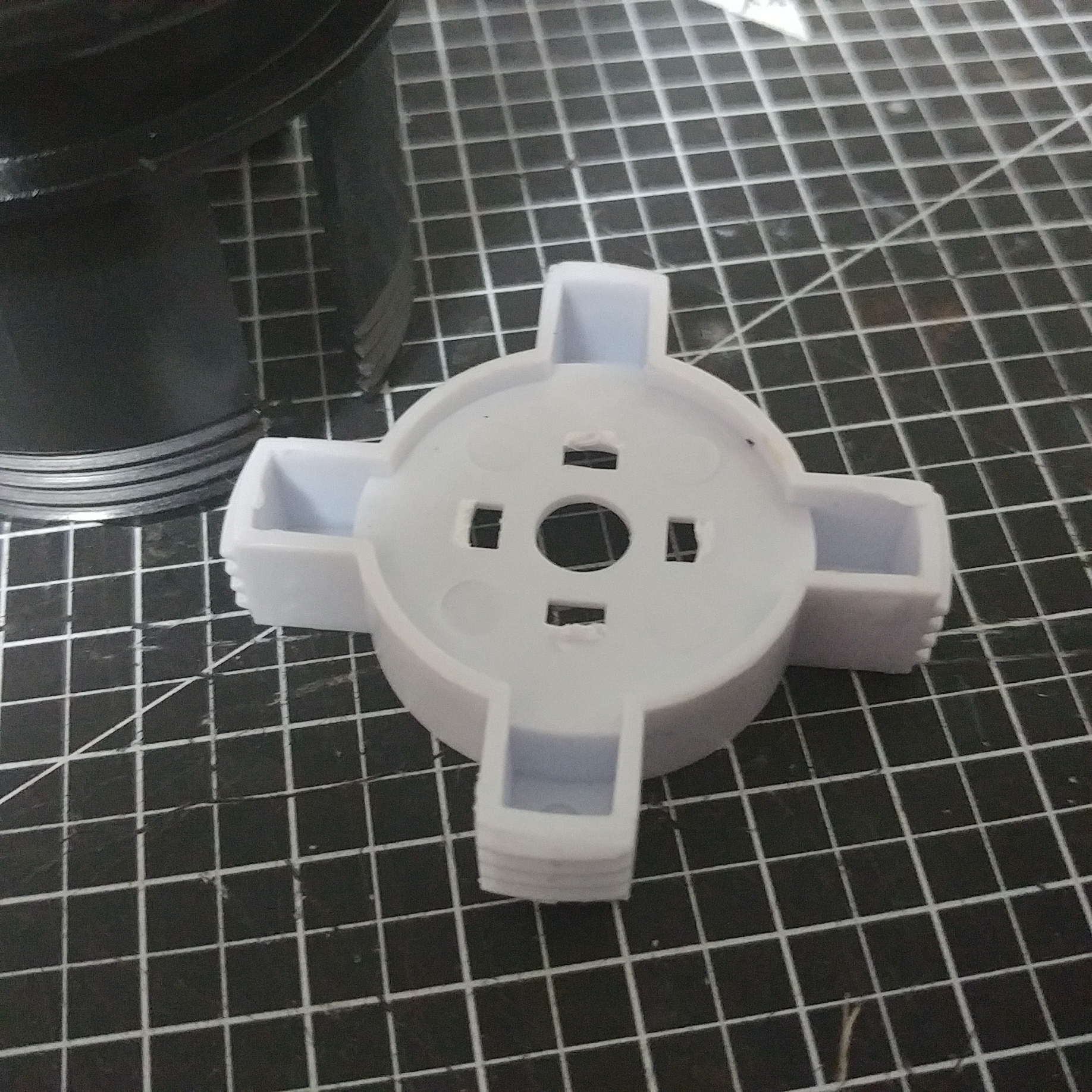

LED 결합부 입니다
기존 LED를 고정하기 위한 걸쇠를 부수고 그냥 글루건으로 LED를 고정해 줬습니다
추후에 이것을 써벌본드로 붙일 예정입니다

재조립을 해줍니다
분해조립은 간단하게 할수있습니다

개조가 완료된 사진입니다

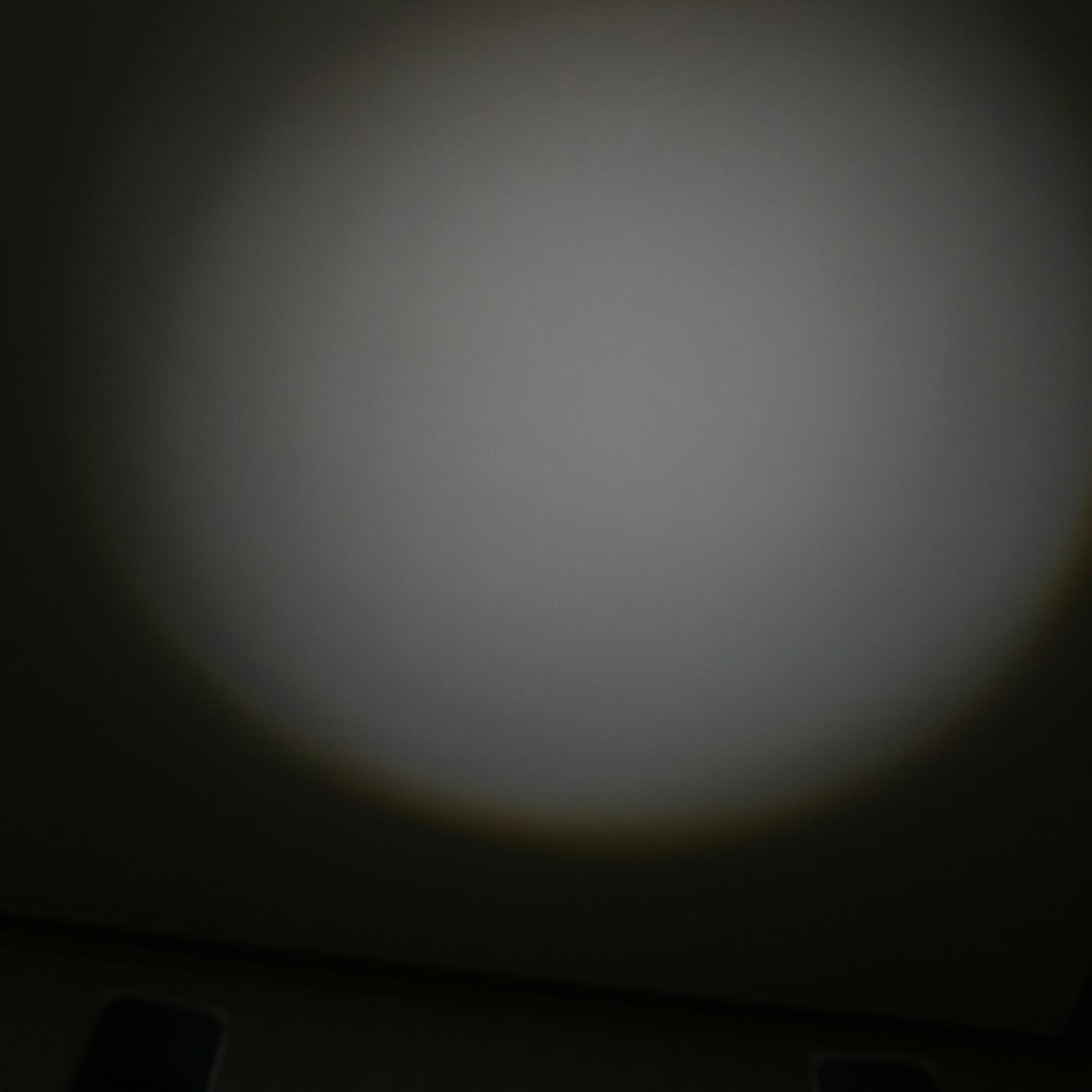

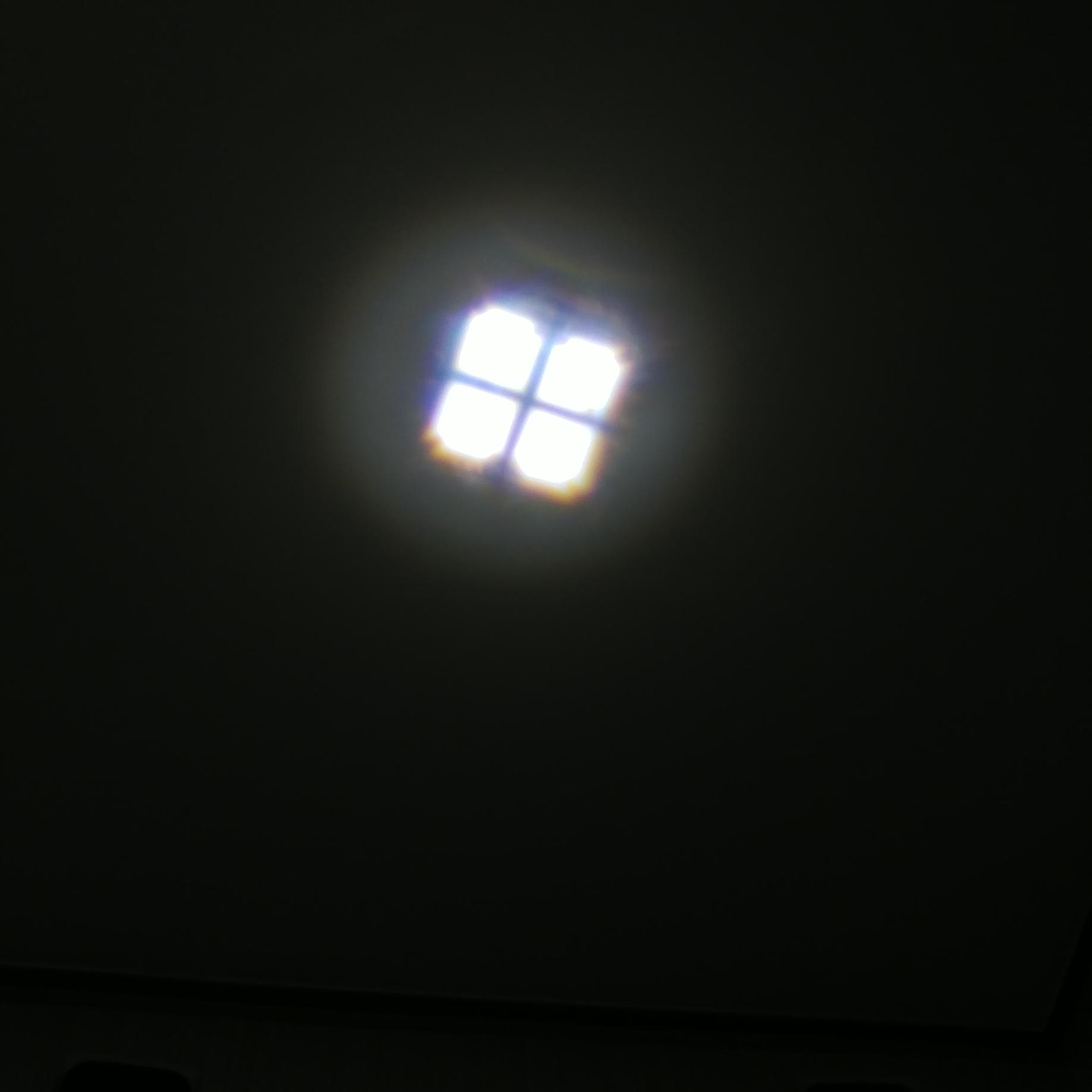

기존 LED와 비교해서 정상적인(?) 색을 내고있고
밝기가 크게 증가했습니다
(개조전과 같은세팅으로 촬영)
추후 18650 개조를 진행하면 훨씬더 밝아질걸로 예상합니다
