단기탭 분해

어느 인터넷 고물상에서 1만원에 업어온 단기탭 입니다

일딴 생긴건 멀쩡해 보입니다
액정도 멀쩡한것 같구요

충전후 전원버튼을 눌러봅니다
인텔로고가 뜹니다
그리곤 더이상 진행이 안되고 저상태 그대로 입니다

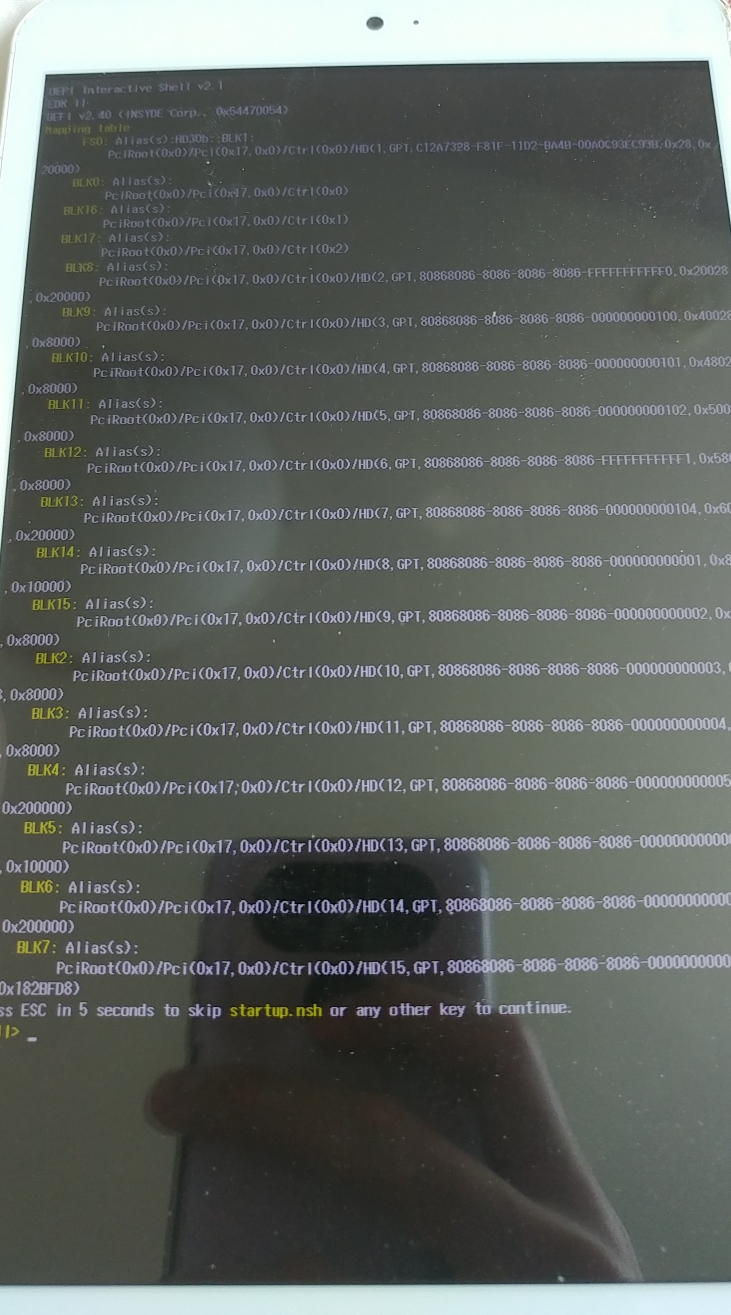

그래서 공장초기화를 진행해줬지만 안드로이드도 같이 날라갔나 저상태 입니다

급한대로 근처 개발자님깨 부탁해서 X86 안드로이드를 설치했습니다

그리고 갑자기 내부를 구경해보고 싶어서 분해를 진행했습니다
분해는 그냥 플라스틱 걸쇠를 빼면 열수 있습니다
일반 배터리 분리형 스마트폰정도가 아닌 작정하고 고정시킬 용도로 만든 고정걸쇠여서 조금 노하우가 필요합니다

분해할때 주의하지 않으면 필자처럼 케이블을 끊어먹기 좋습니다
이건 끊어져도 복구가 쉬운데
상단에 있는 디스플레이 케이블을 끊어트리면 그냥 갖다버려야 할것입니다

일딴 저 단자를 살려야 하기에
보드 뒷쪽을 까봅니다

다행이게도 뒷쪽에 단자가 있네요

대충 납땜을 해줍니다
얼마전 구매한 인두기의 팁이 다 망가져서 저난리가 났지만 그래도 잘 붙은것 같으니 그냥 진행합니다

사용할 스위치 입니다
크고 아름다운 사이즈를 자랑하는 텍트스위치 입니다

대충 납땜을 해줍니다

대충 접착을 해서 마무리를 해줍니다

이제 작업이 대충 끝났으니 대충 메인보드를 살펴봅시다
사진은 메인보드의 쉴드부분을 때어본 사진입니다
메모리와 스토리지 그리고 CPU가 보입니다

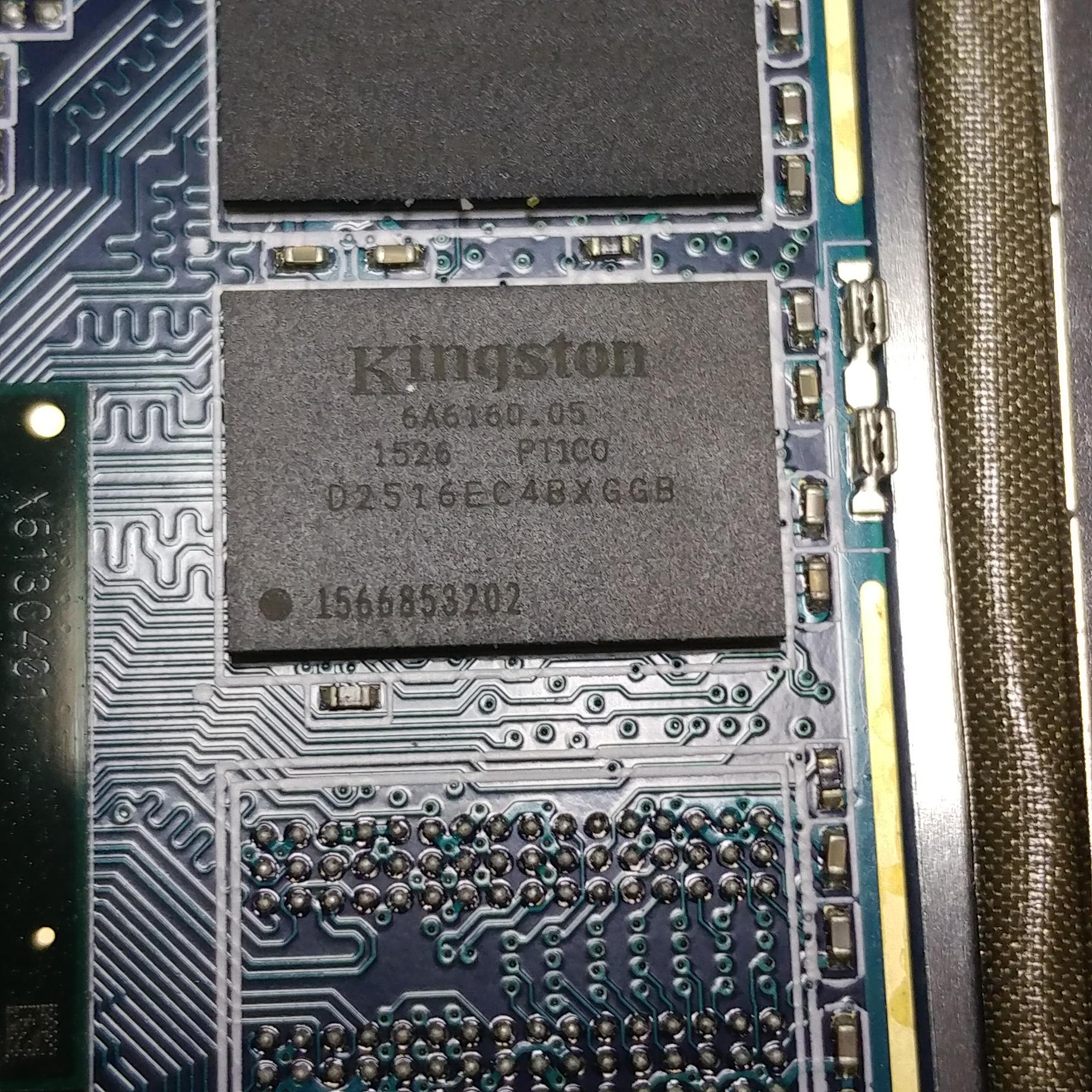

킹스톤사의 LPDDR3 512MB 메모리 입니다
이녀석 2개로 1GB가 되는겁니다
보니까 남은공간이 2개가 보이는데 여기에 같은 메모리를 납땜해주면 2GB로 사용도 가능해 보입니다
그나저나 저기 들어가는 메모리를 구할수 있을지 궁금하군요
조만간 알리에 들어가서 한번 찾아봐야 겠습니다

 이 테블릿에 사용된 CPU입니다
아톰의 중기형 모델로 Z3735F입니다
악명높던 초기형 아톰에 비해 성능이 많이 오르긴 했다는데.. 여전히 구린건 마찬가지 입니다

eMMC 입니다 용량은 16GB
아무리 학습기기라 해도 16GB는 너무 적은용량이 아닌가 합니다

AXP288입니다 전원관리 칩셋입니다
구글링 결과 리튬이온,리튬폴리머 머시기라 써있는걸 보니 배터리충전 기능도 있지않나 예상이 갑니다

꽃개칩 리얼텍사의 RTL8723BS ?입니다
wifi와 블루투스 관련 칩셋입니다

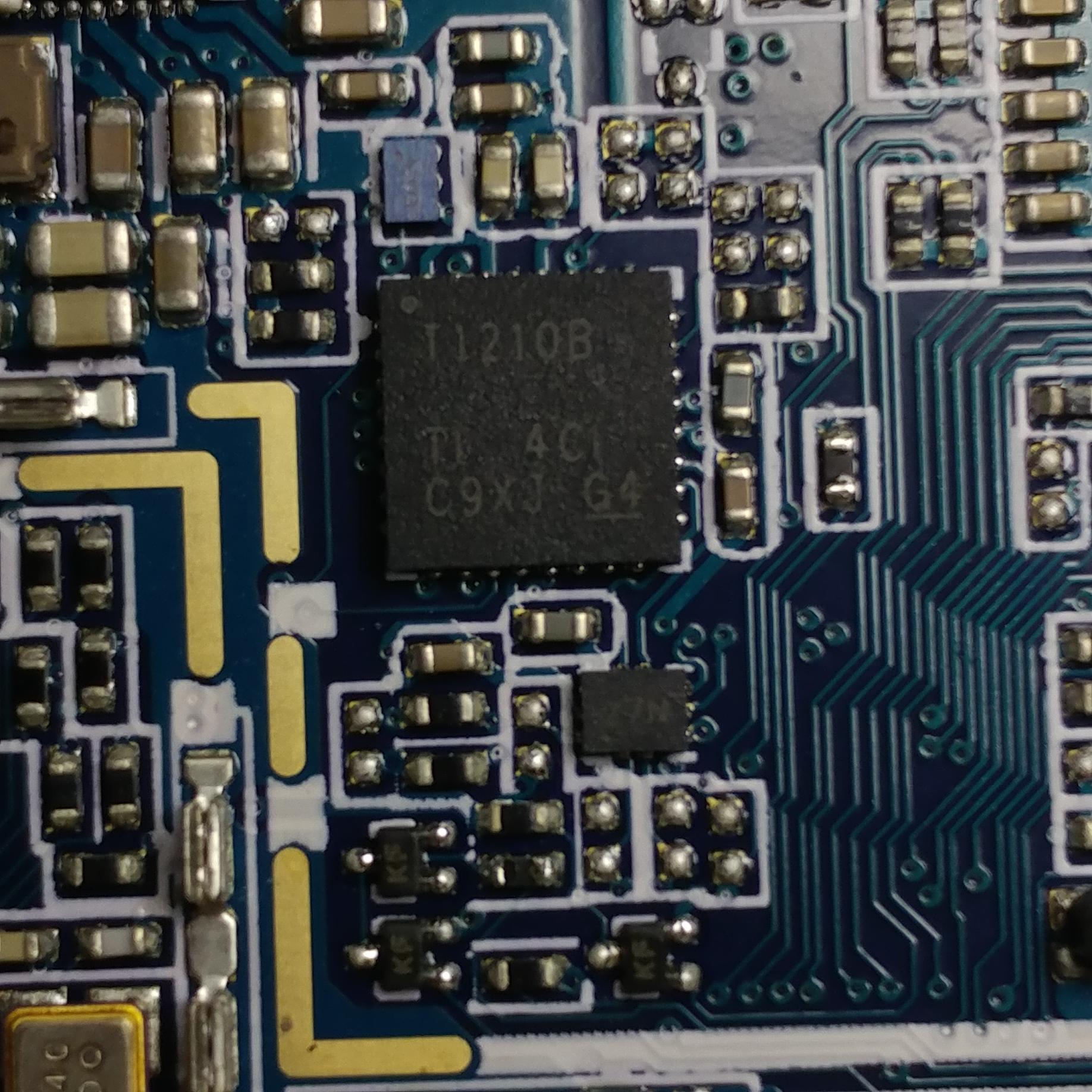

t1210B 입니다
파파고를 시켜서 돌려보니 USB수신기라 그러는데
아마 USB컨트롤러로 보입니다

GSL3676입니다
검색결과 터치컨트롤러라 그러네요

내장되어있던 배터리 입니다(위) 용량은 4200mAh
아래에 있는 4000mAh배터리와 비교시 두깨는 얇고 넓직한 모양입니다

단기탭에서 악명이 자자했던 스피커 입니다
별도의 인클로저 없이 플라스틱 구조물과 양면태이프로 고정이 되어있는 상태입니다

뒷면입니다
옴수나 와트도 안써져있는 초싸구려 스피커 입니다

카메라 입니다
전,후면 카메라가 한 필름케이블에 붙어있는 구조 입니다 (덤으로 상태표시 LED도 같이 붙어있습니다)
사진상의 카메라는 후면카메라 입니다
200만화소에 고정초점 카메라 입니다

 이쪽 카메라는 전면카메라 입니다
20만화소에 고정초점을 지원하는 저사양 카메라 입니다
카메라는 사용을 안해봐서 모르겠지만 아마 그냥 달려있는 수준일걸로 예상이 됩니다





 분해를 한다음 메인보드를 관찰하던중 발견한것 입니다 IC가 들어갈자리에 콘덴서로 추정되는 소자를 납땜해놓은것 입니다
어떤문제가 일어날지는 모르겠으나 멀쩡히 잘 작동되니 그낭 그러러니 하렵니다
