얼마전 주워온 공유기 입니다
한대는 주워온거 나머지는 고물상에서 가져온 물건입니다

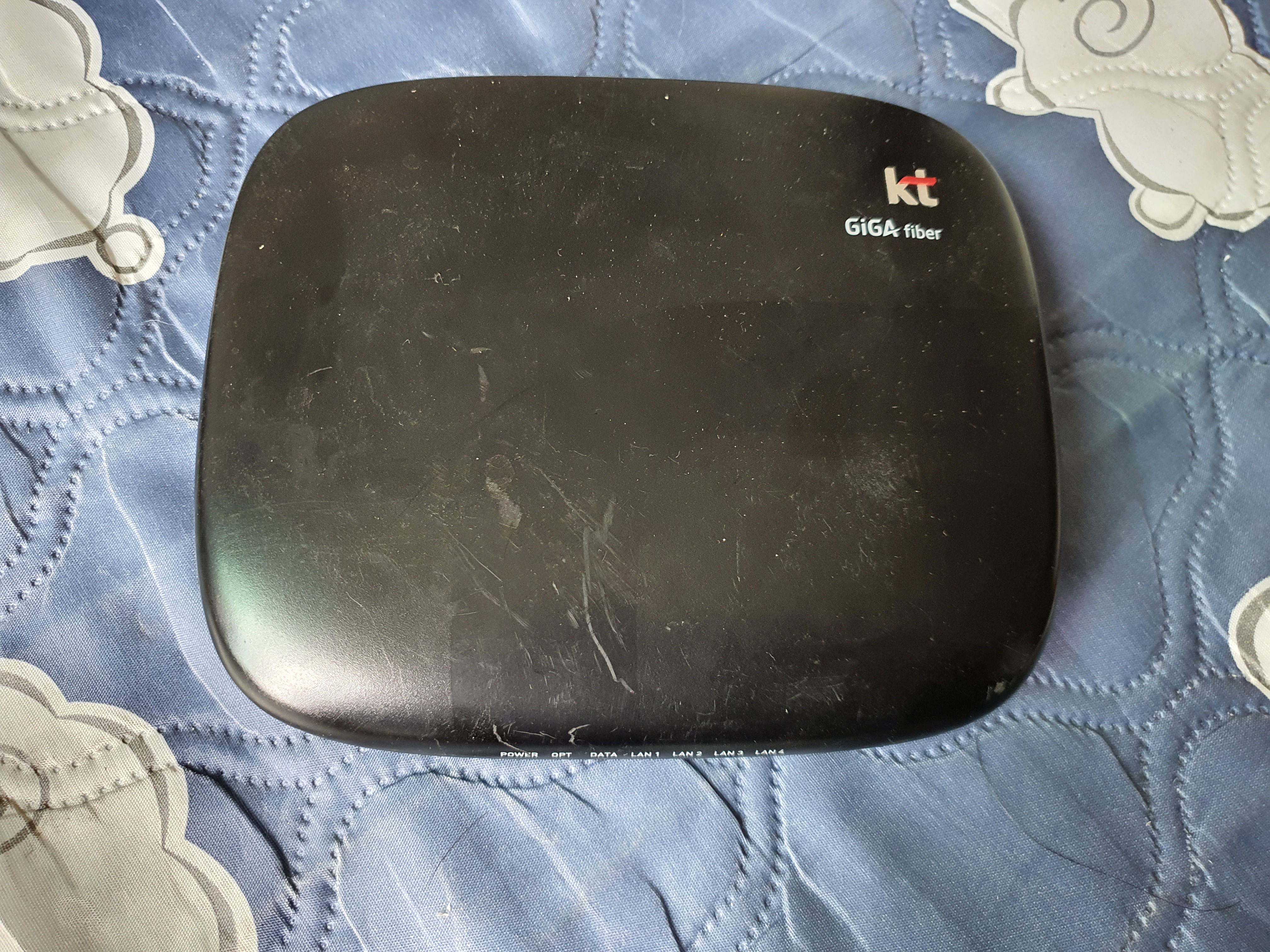

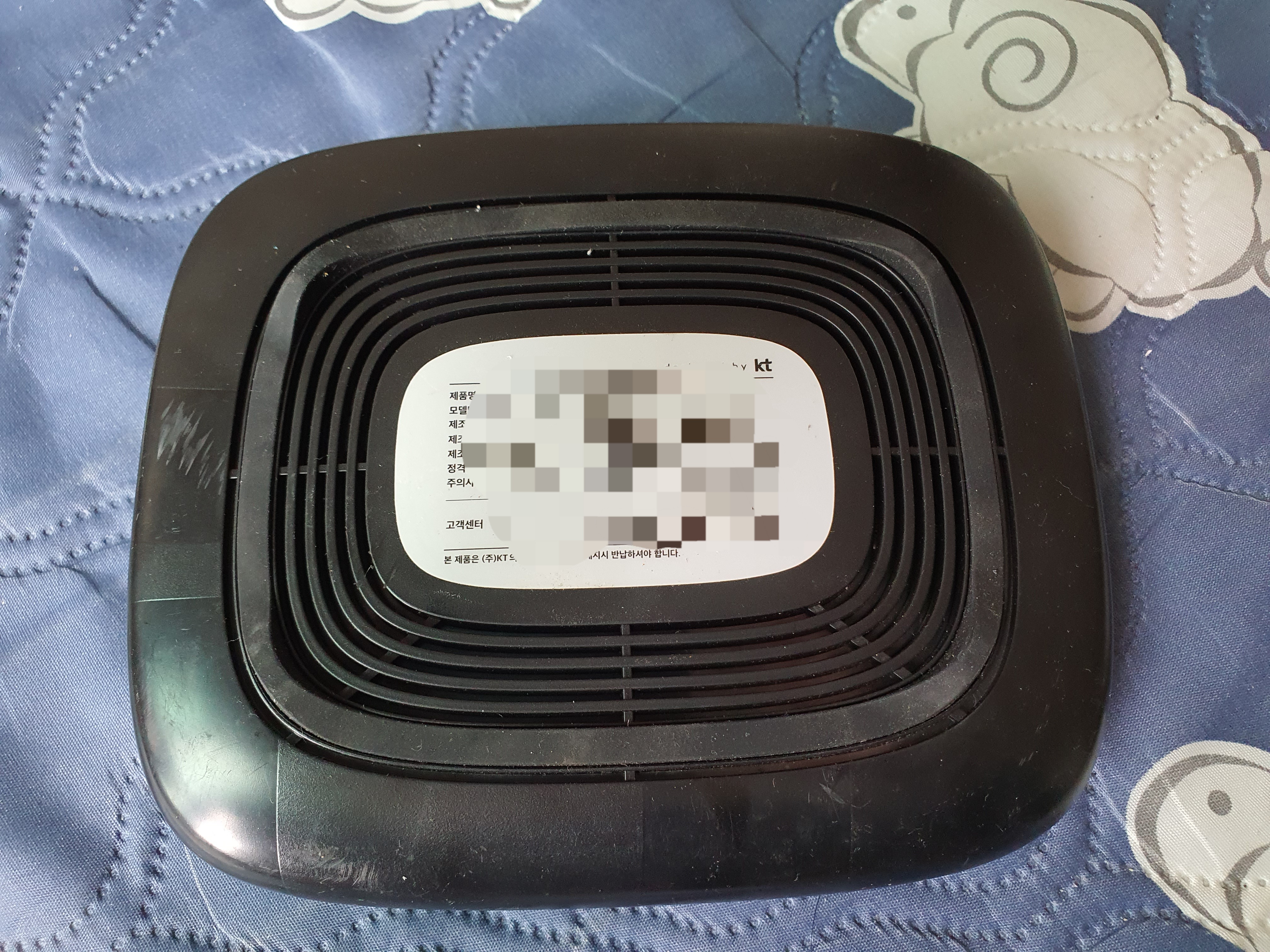

먼저 분해해볼 KT광모뎀 입니다
통신사에서 뿌려주는 광신호를 받아 유선신호로 바꿔주는 장비입니다

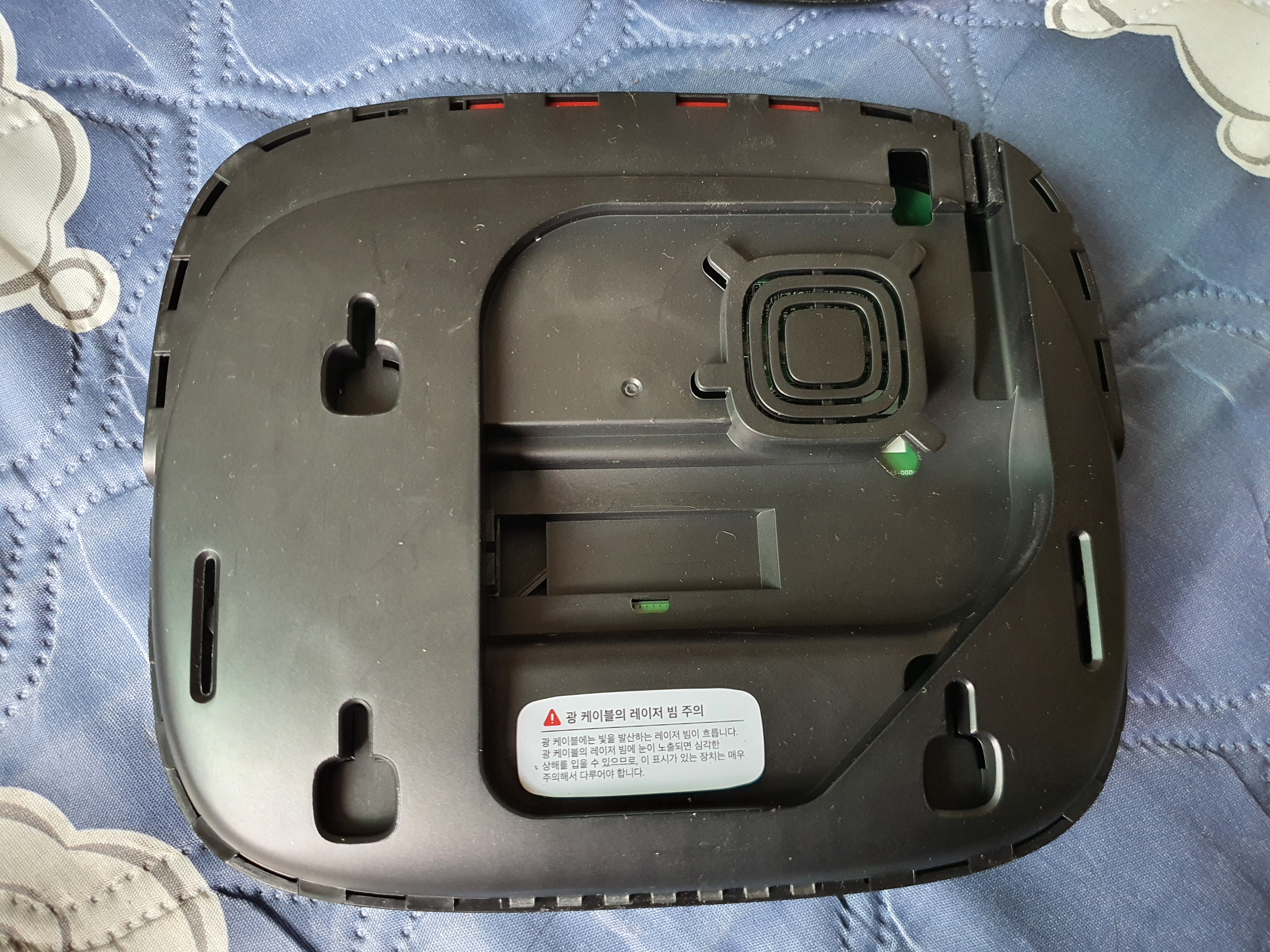

뒷부분 입니다
양 측면에 푸쉬버튼이 있는데..
이걸 눌러 뚜껑을 열면 내부에 광섬유를 넣을수 있는 부분이 보입니다
분해는 간단하게 하단 고무패드를 때어내면 보이는 나사를 풀어주면 열수 있습니다
광섬유를 연결하는 부분입니다

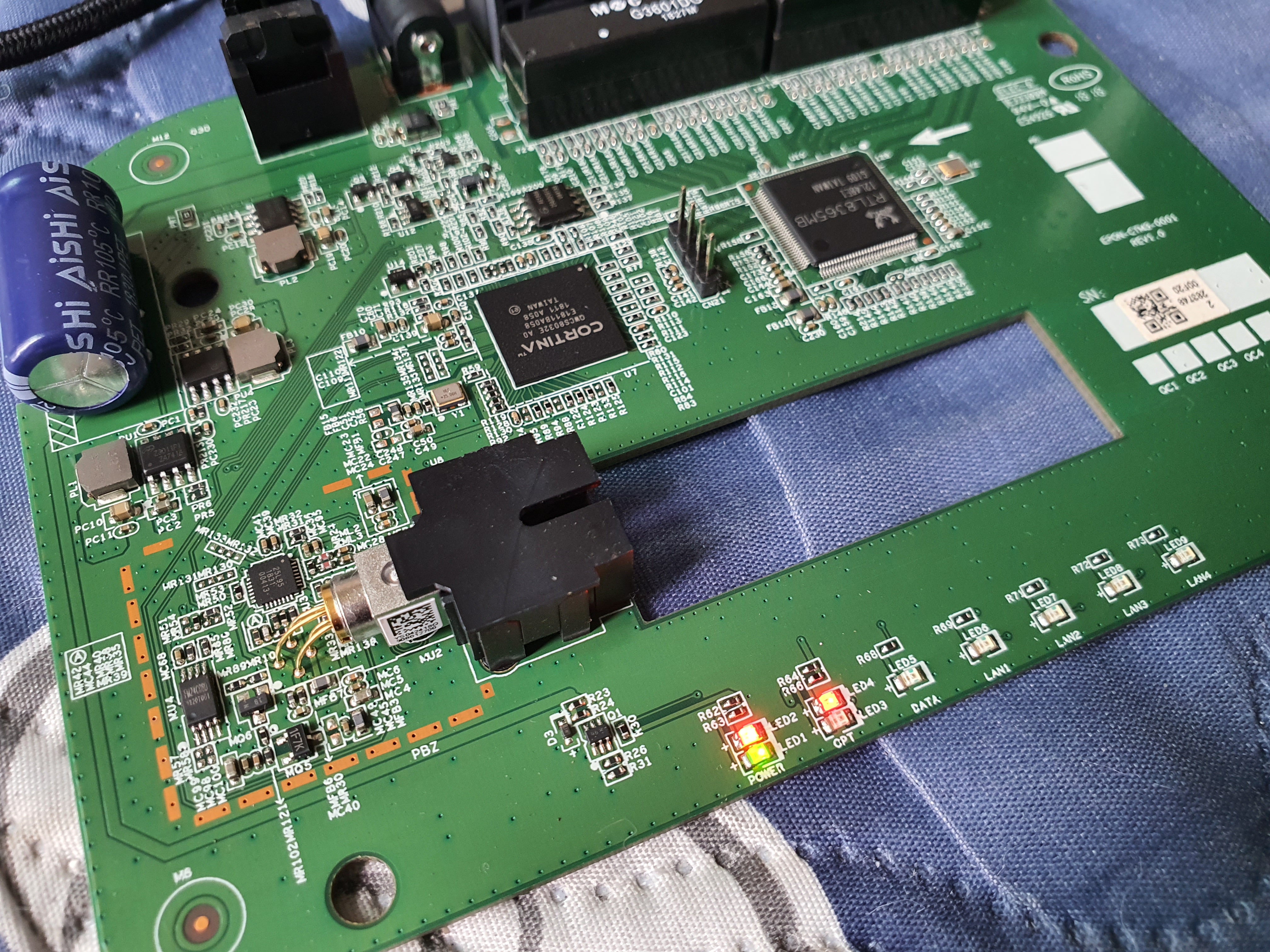

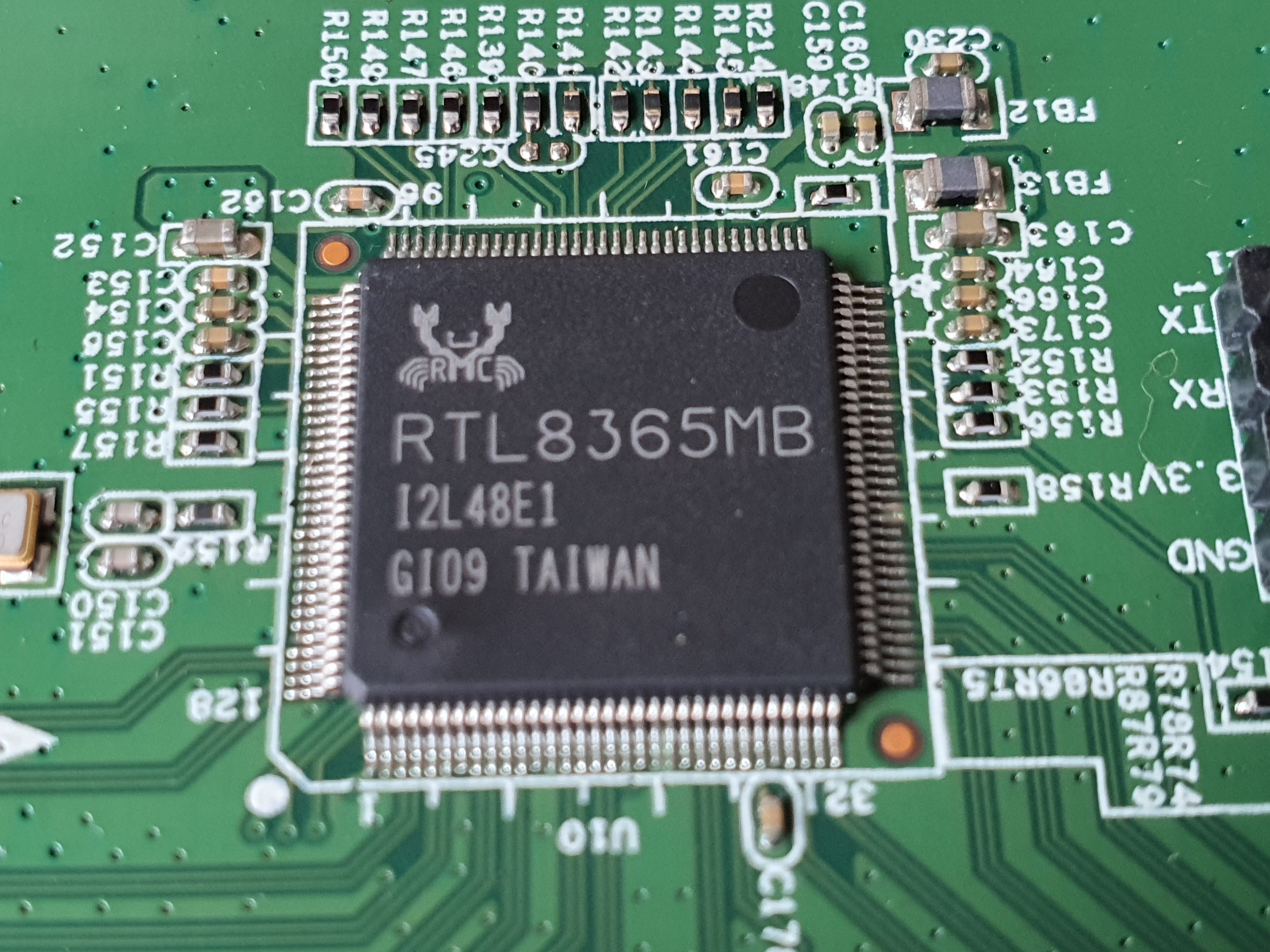

내부 스위치 컨트롤러 입니다
RTL 8365MB 를 사용하네요
4+1포트 10/100/1000M를 지원하는 물건입니다
추가정보는 이곳을 확인해보세요
cortina 사 QWCS8032E 칩 입니다
500Mhz cpu가 내장된 광섬유 컨트롤러? 뭐 그런가봅니다
자세한것은 이곳을 참고하세요
25q32csig
듀얼 및 쿼드 SPI를 지원하는 3V 32M 비트 직렬 플래시 메모리라고 합니다

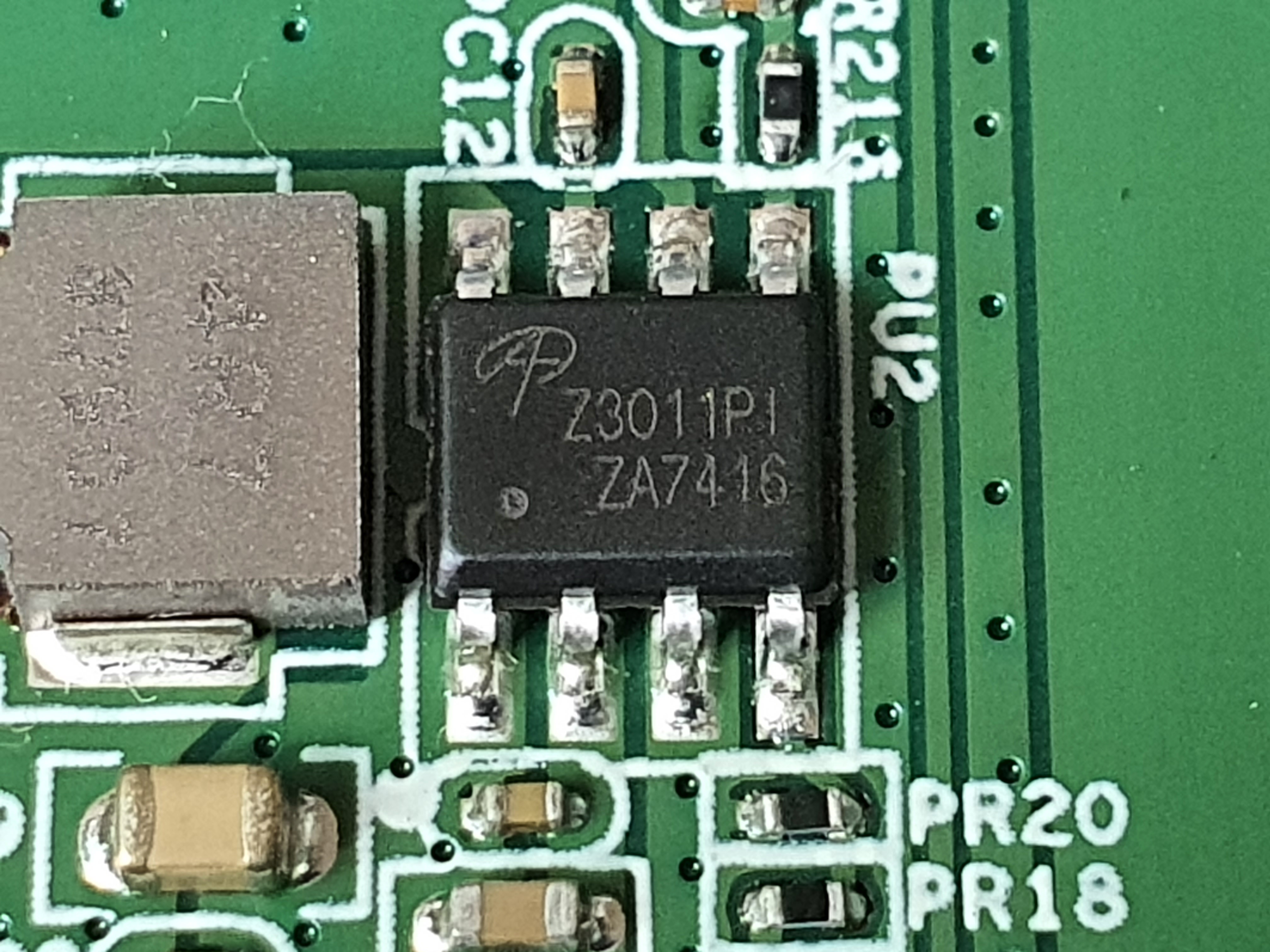

Z3011pi
DC/DC 컨버터로 15.3V에 3A 출력을 갖고있는 칩 입니다
같은 칩이 2개가 달려있네요
혹시나 해서 저기에 전원을 연결하면 레이저가 나올까 싶어 전원을 넣어봤지만 아무런 일도 일어나지 않았답니다
데이터 통신을 위한 핀 입니다
저기에 적절한 컨버터를 물려 컴퓨터와 연결하면 이것저것 입맛에 맞게 개조를 할수 있을것으로 보입니다
다음으로 분해할건 FN151입니다
분해는 간단하게 하단 나사를 4개 풀어주면 됩니다

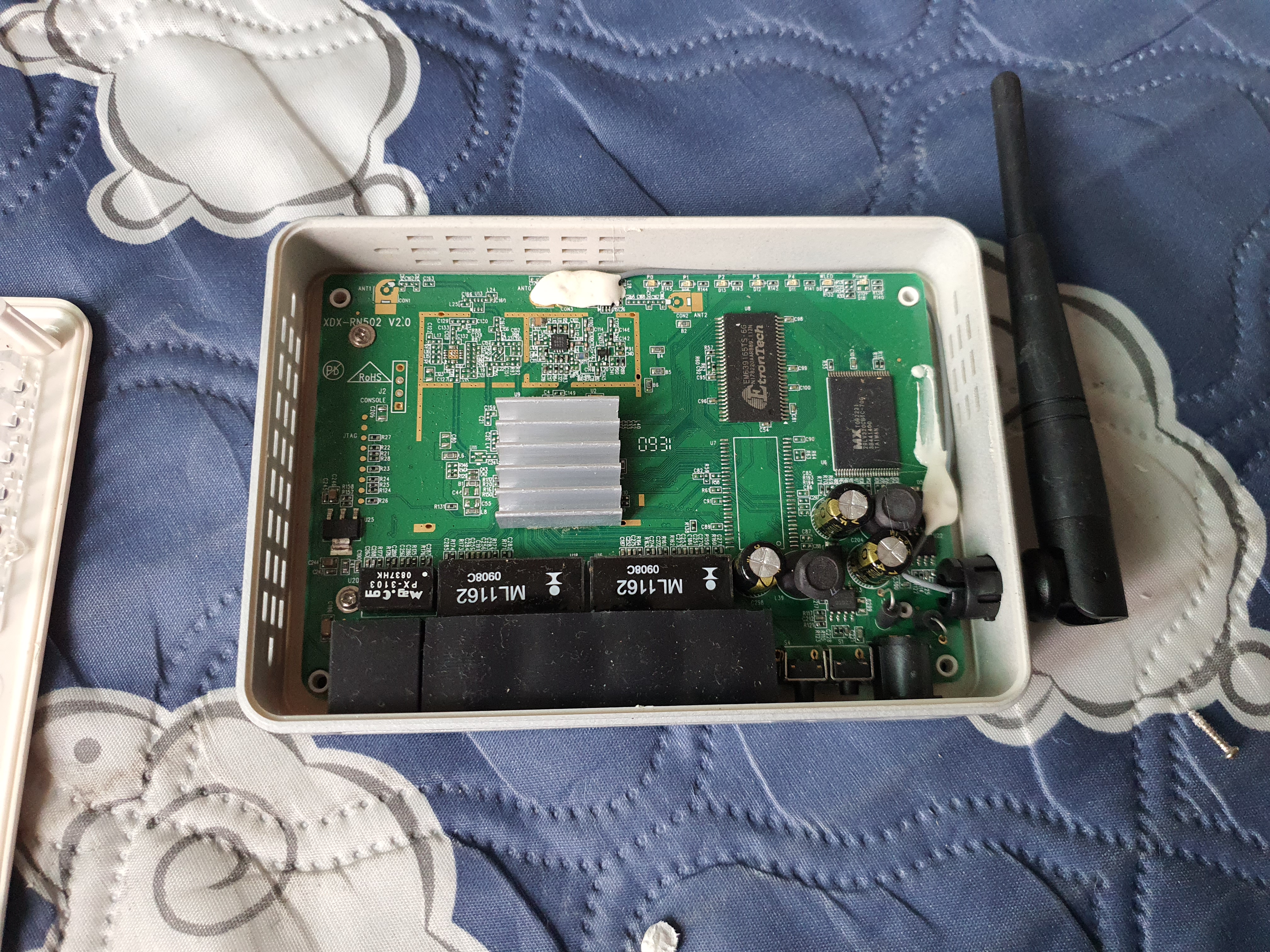

내부
방열판도 붙어있고 일딴 보기에는 괜찮아 보이네요
전원부 부분

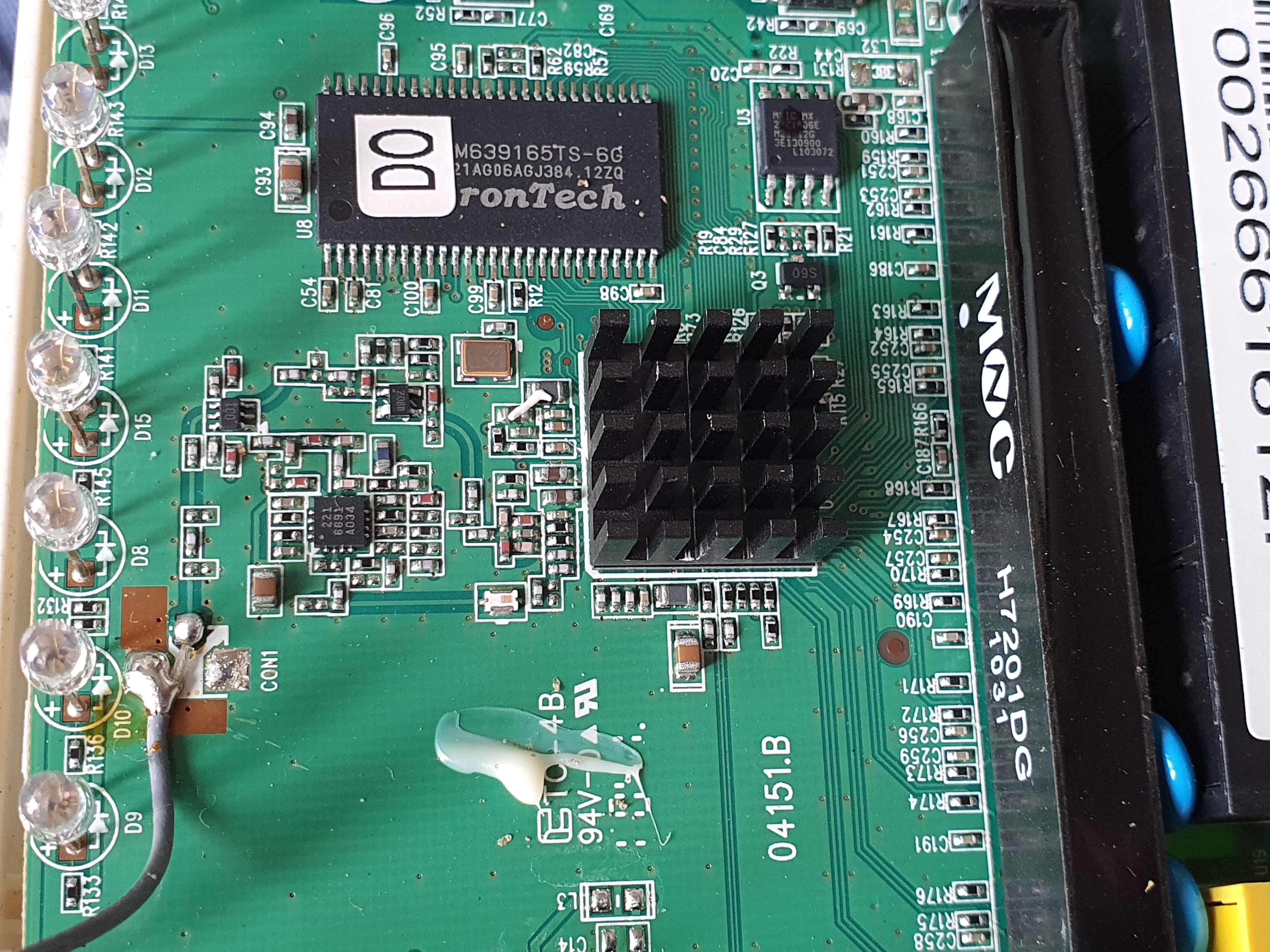

메모리 부분입니다
32M -Bit 3v전용 메모리라 그러네요

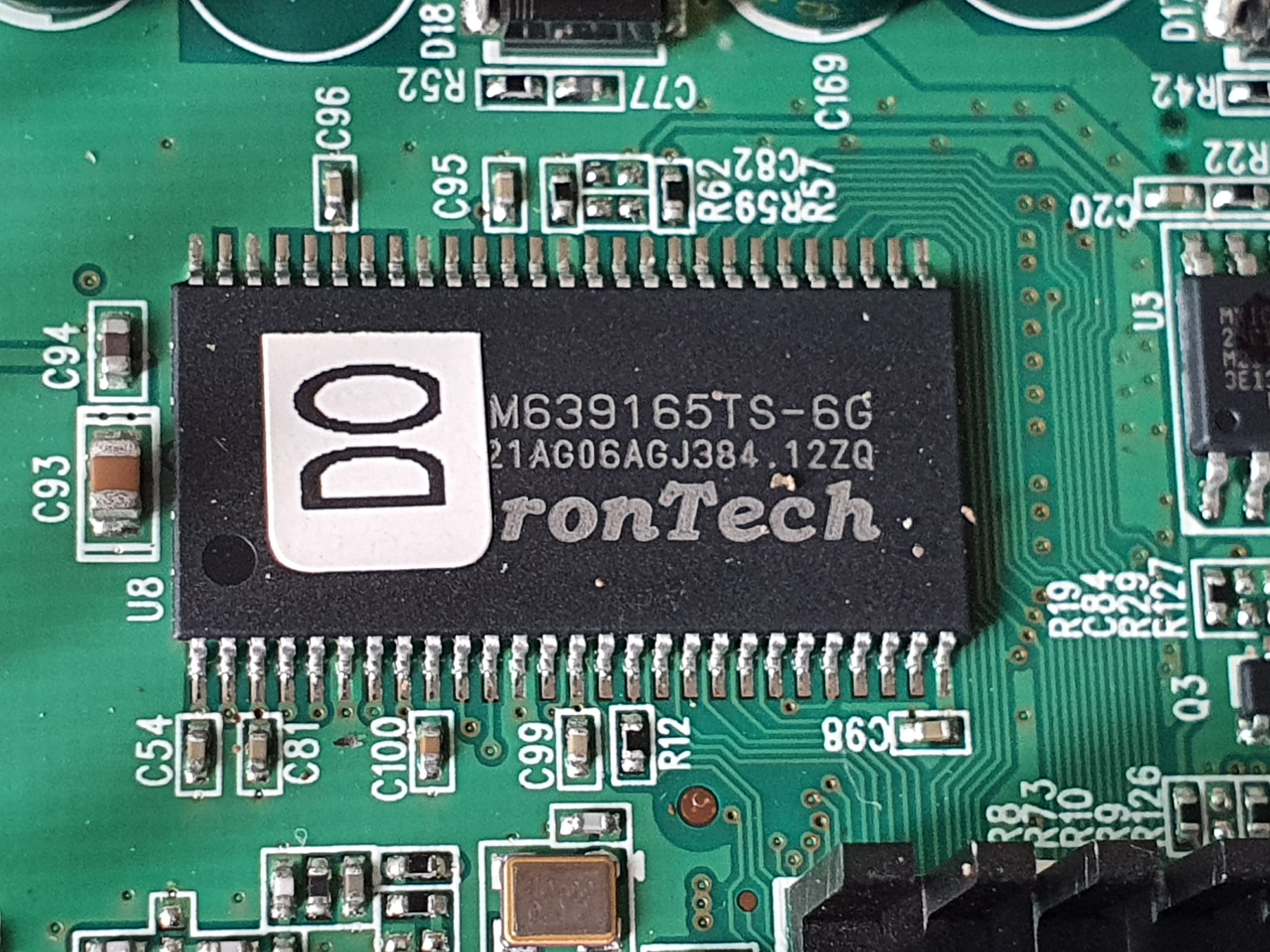

8메가 x 16 Dram
스위칭 컨트롤러인가 보네요

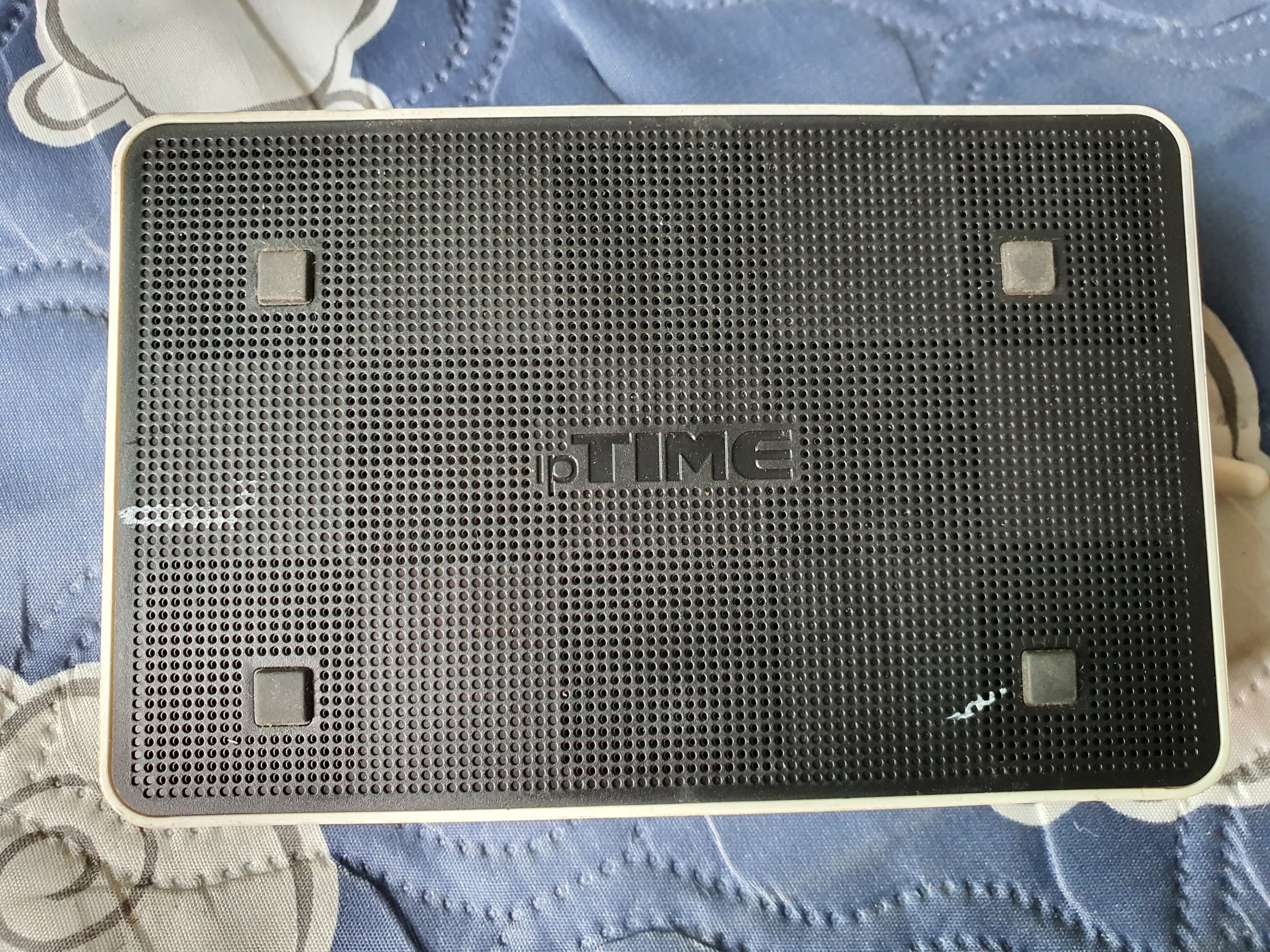

다음은 잎타임 N104M 입니다
이것 역시 하판에 나사 4개를 열면 간단히 열수 있습니다
전원부
메모리 입니다
잔체적인 기판 사진
LED만 털어내고 다시 버렸습니다

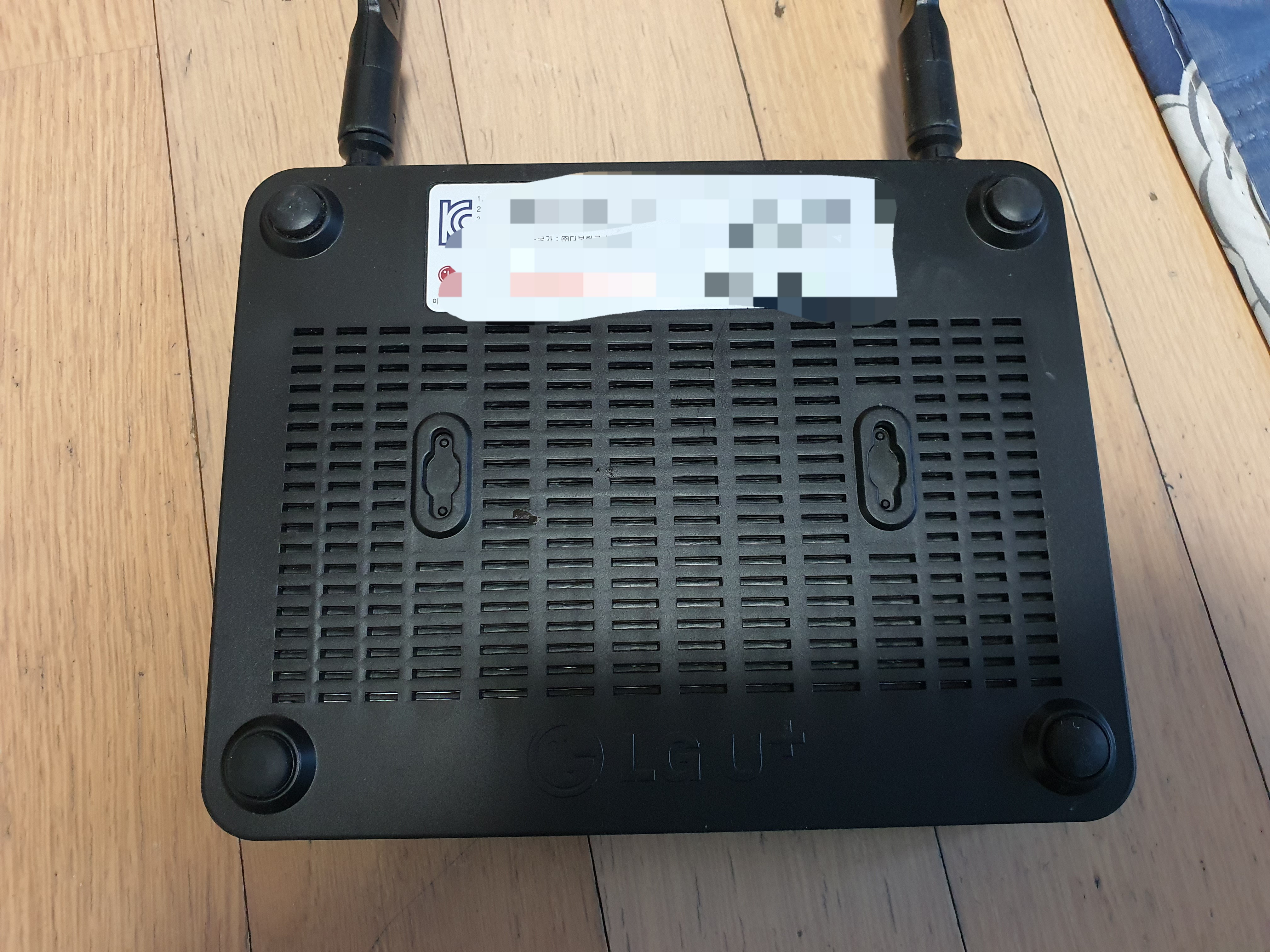

다음은 이녀석 입니다
기가 wifi를 지원하는 통신사 공유기인가 봅니다
전원은 들어오지만 얘가 맛이 갔나 좀 엘렐레한 상태입니다
당연히 와이파이 신호도 안되고 말이죠

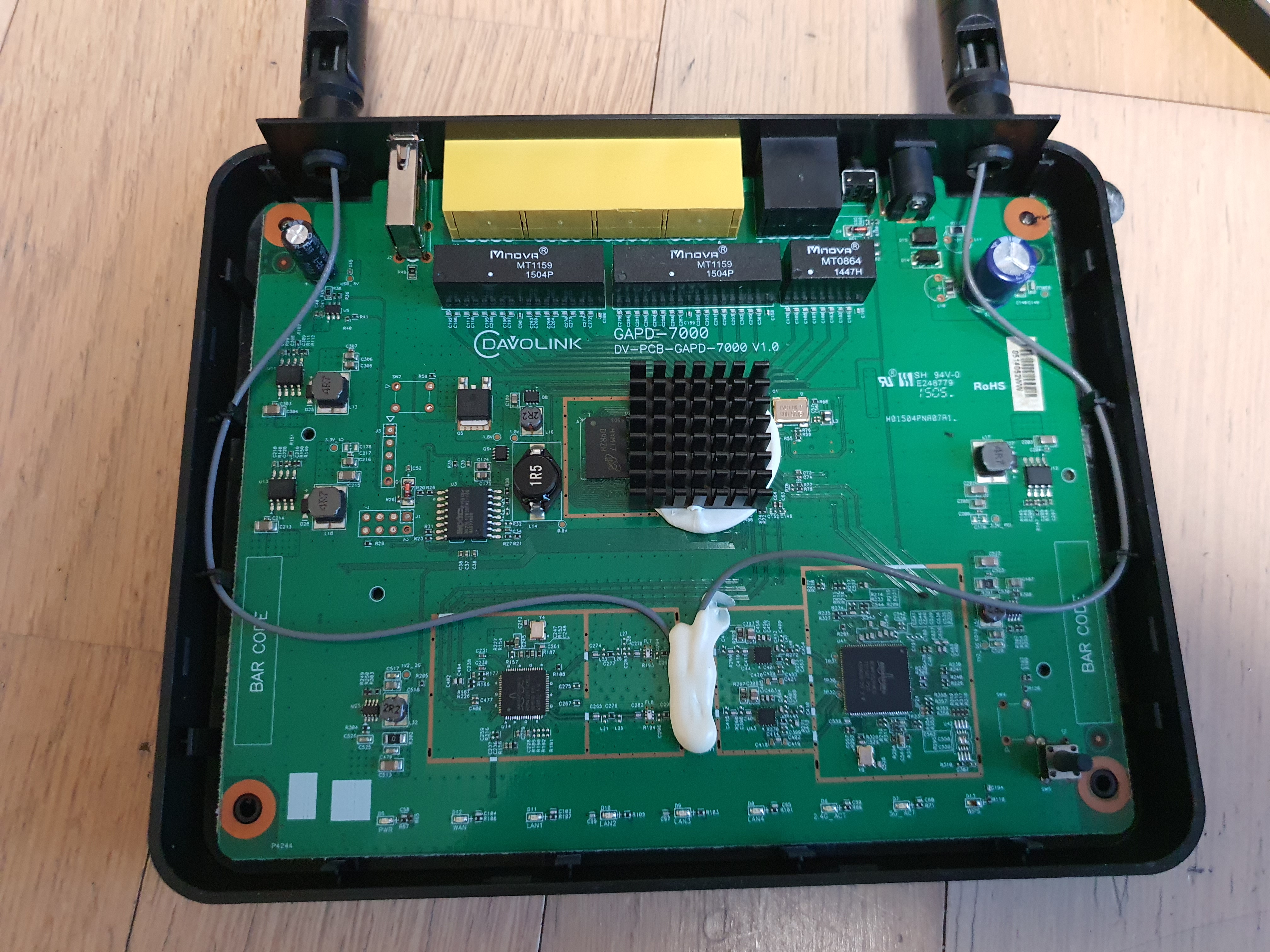

열어봅시다
이넘 역시 나사 4개를 풀면 열수 있어요
무선 와이파이 칩셋
이넘이 놋북이나 기타 무선랜 카드에 들어가는걸로 알고있습니다
무선 RF신호부

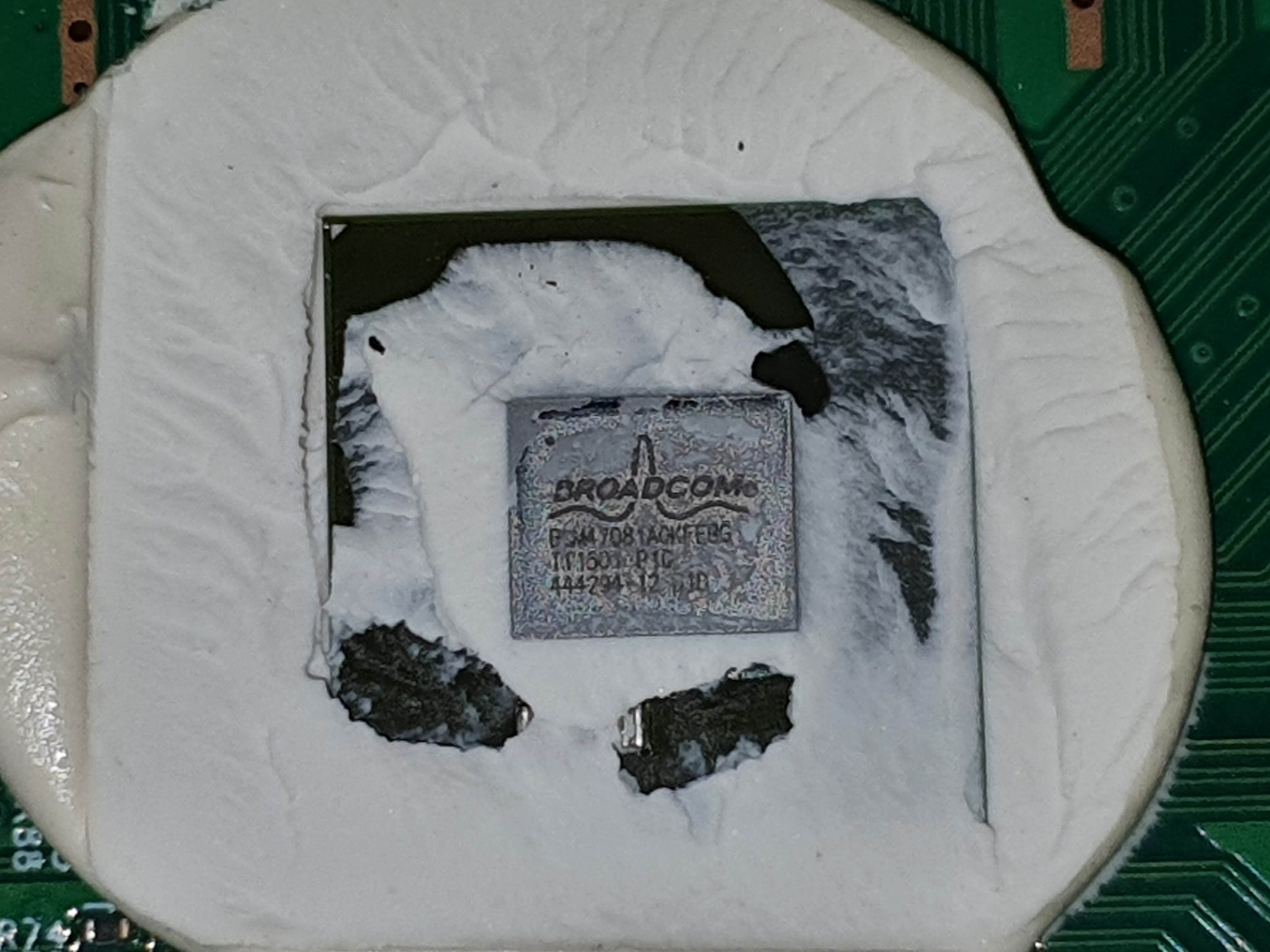

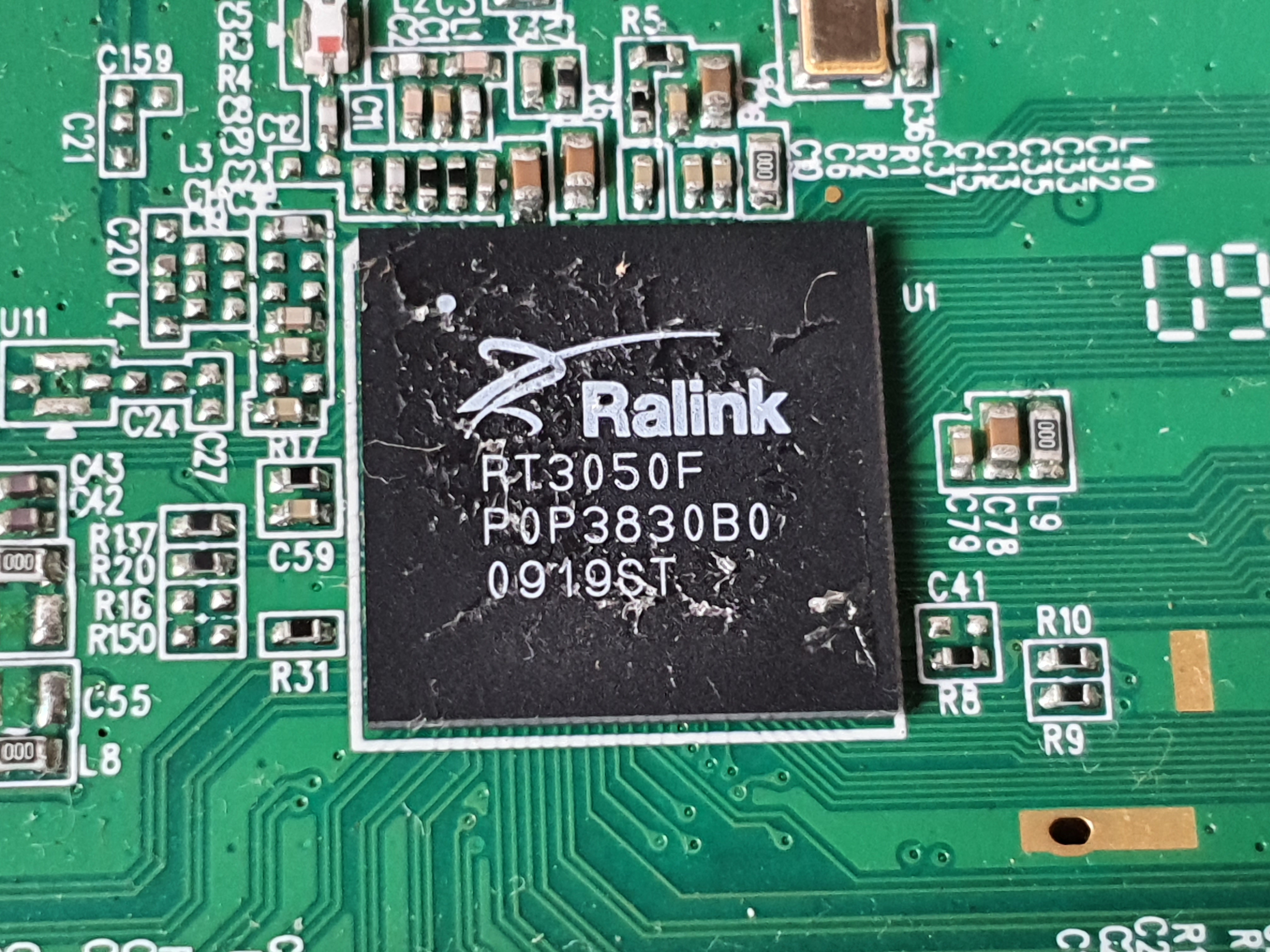

CPU
방열실리콘으로 아주 떡칠을 해둬서 뭐가 뭔지 알아보기는 힘들것 같습니다
램
DDR2 1Gb 용량
125MB네요

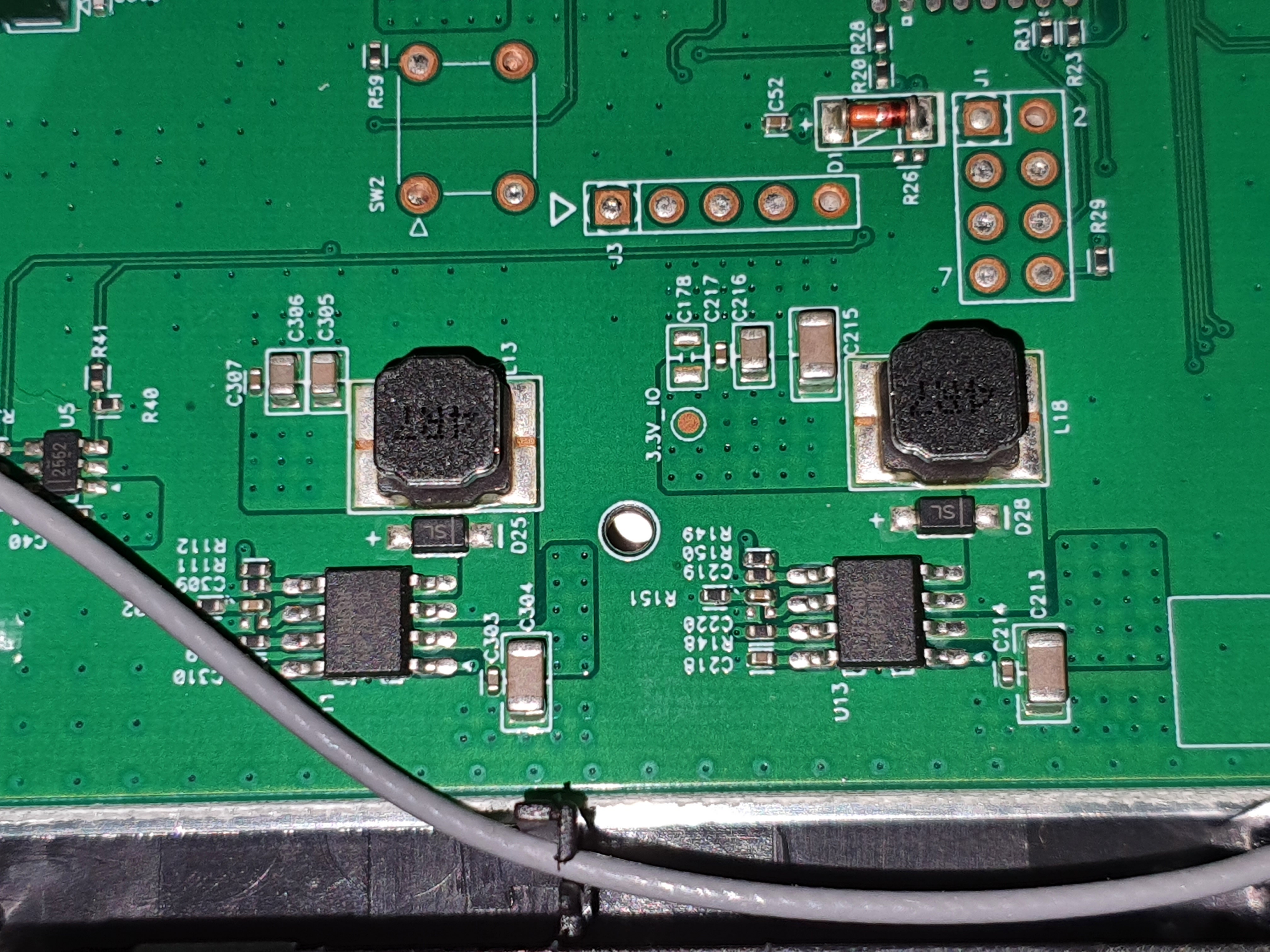

전원부 입니다
아까 잎타임이나 작은 공유기보단 좀 간단해보이지만 이정도로도 작동하는데 문제없으니 상관없을겁니다
이넘들은 모두 원래 있던 자리로 보냈고 고물상
위에 주워온 녀석은 방열판만 추출당한뒤 버렸습니다
