KT 셋톱박스 분해

얼마전에 불용자재를 다루는 사이트에서 물건을 샀더니 덤으로 끼워준 제품입니다. 전원을 넣어보니 불이 들어오지는 않더군요.
모델명은 BP-4000 UHD 셋톱박스 1세대 같습니다

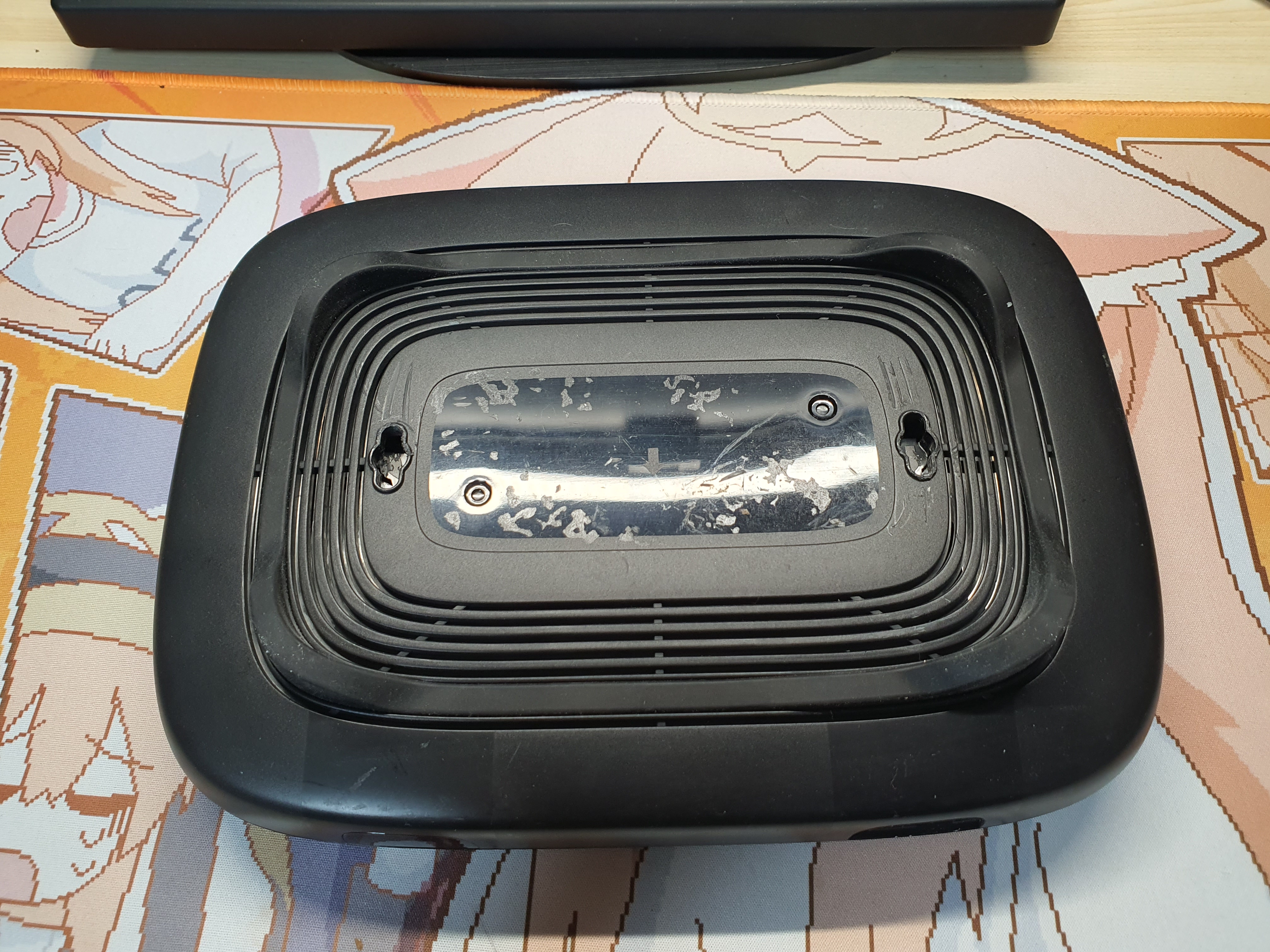

하단부 입니다. 스티커가 제거되어 있어 자세한 정보는 알수 없습니다

후면입니다.
각종 다양한 포트가 있고 특이하게 USB 3.x 버전을 지원하네요.

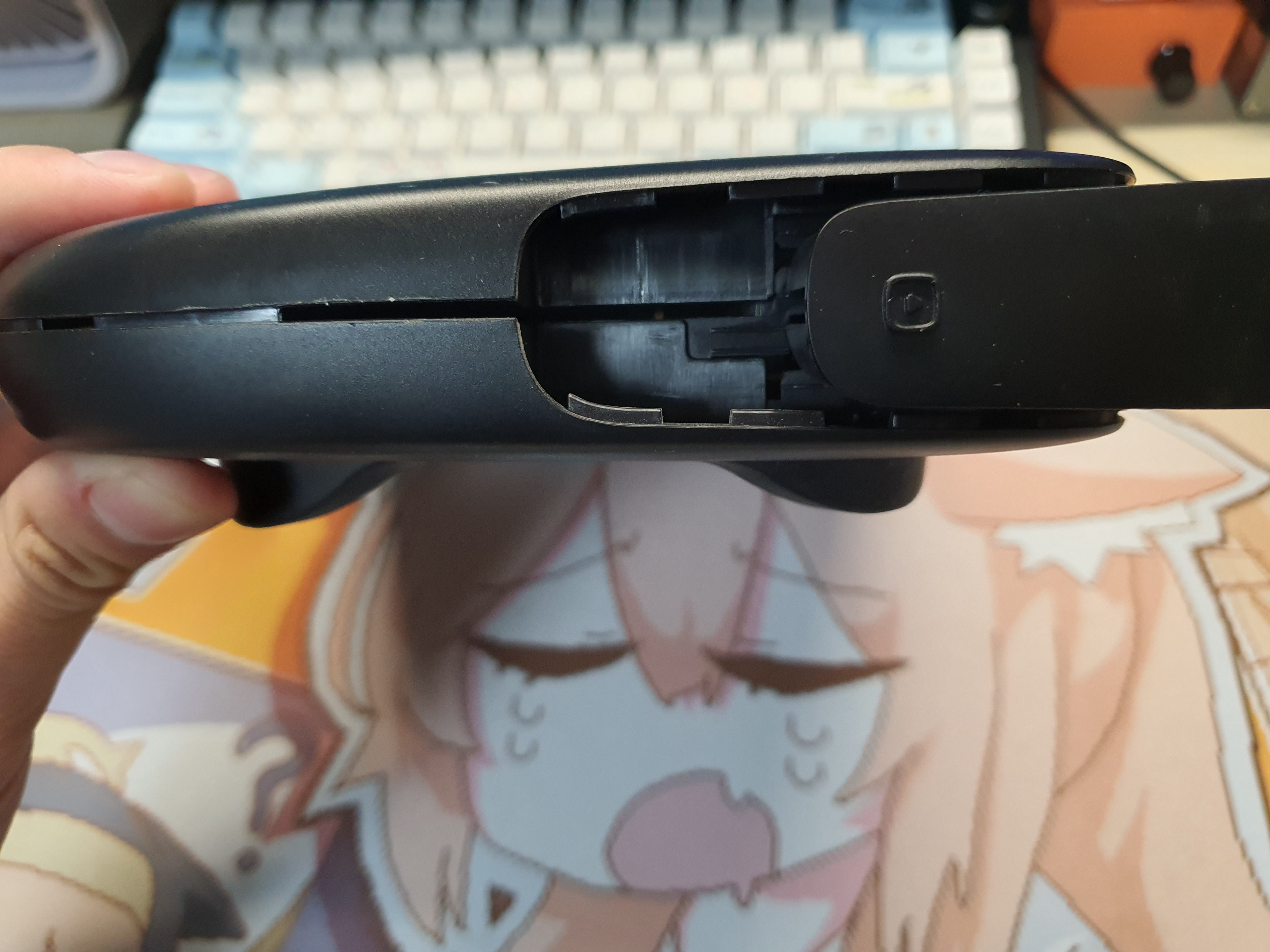

측면 스마트 카드는 없는 상태입니다.

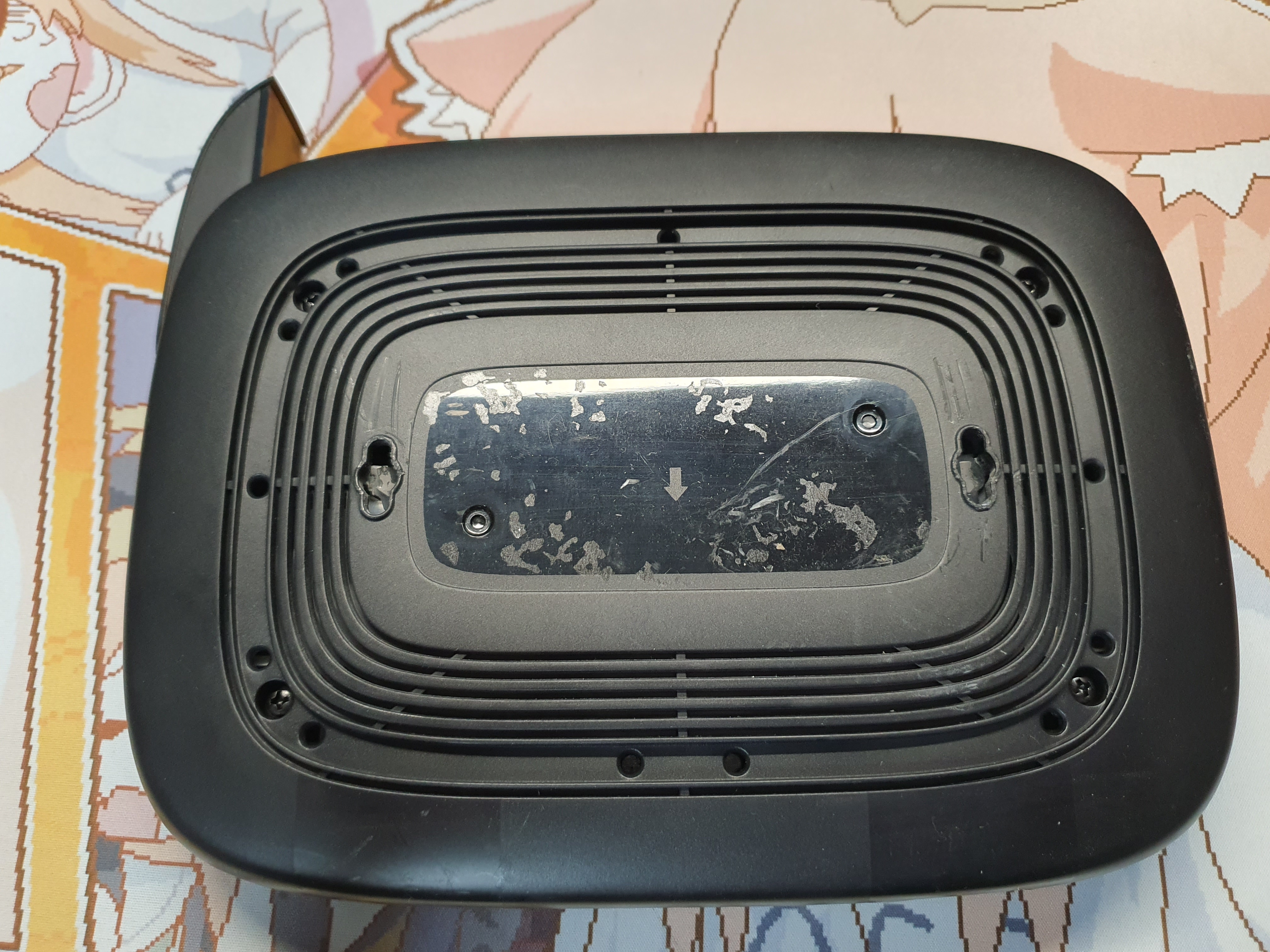

kt딱지 붙은 저렇게 생긴 제품들은 대부분 하단 받침대를 때어주면 쉽게 분리할수 있는 구성인것 같습니다. 분해가 쉬운건 맘에 드네요

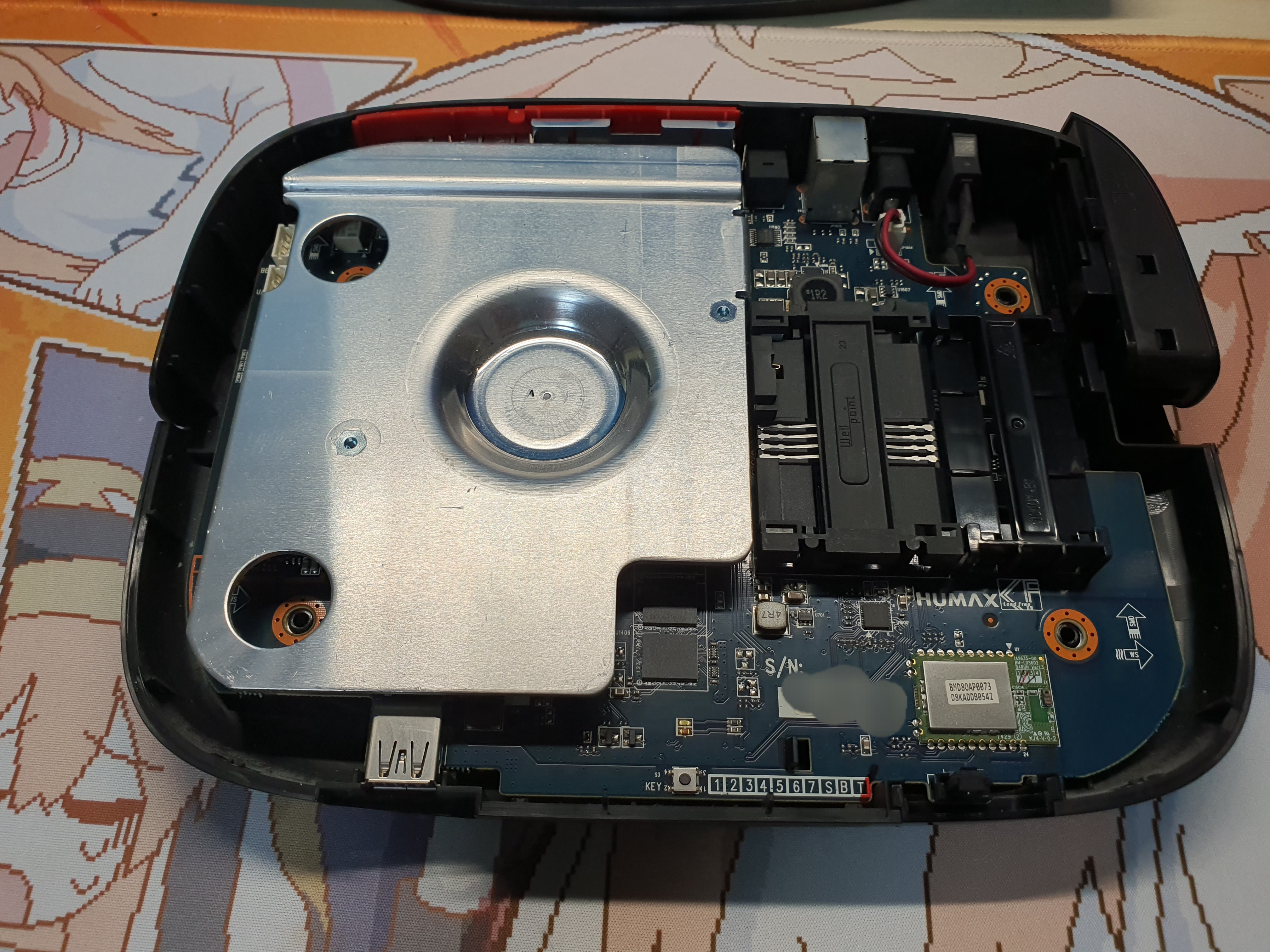

분해를 하면 큼지막한 방열판이 반겨줍니다

하단부도 얇은 쉴드가 반겨주고 있네요

쉴드 제거

두툼한 써멀패드가 있습니다

빙열판 제거

SoC입니다. 브로드컴의 BCM7252 칩셋을 쓰고있네요.
Brahma15 10000 DMIP 듀얼코어 CPU에 이것저것 기능이 들어간 제품입니다.
Kodi가 저 칩셋을 지원한다던데 커스펌 펌웨어가 있다면 활용해볼수도 있을것 같습니다

메모리 입니다.
하이닉스의 H5TQ4G83AFR이며 4Gb(512MB) DDR3 메모리라고 합니다. 해당 칩이 총 4개가 있으니 해당 셋탑은 2GB의 메모리 용량을 갖고있는것을 확인할수 있습니다

하이닉스의 H26M31001HPR 입니다
4GB 용량의 eMMC입니다

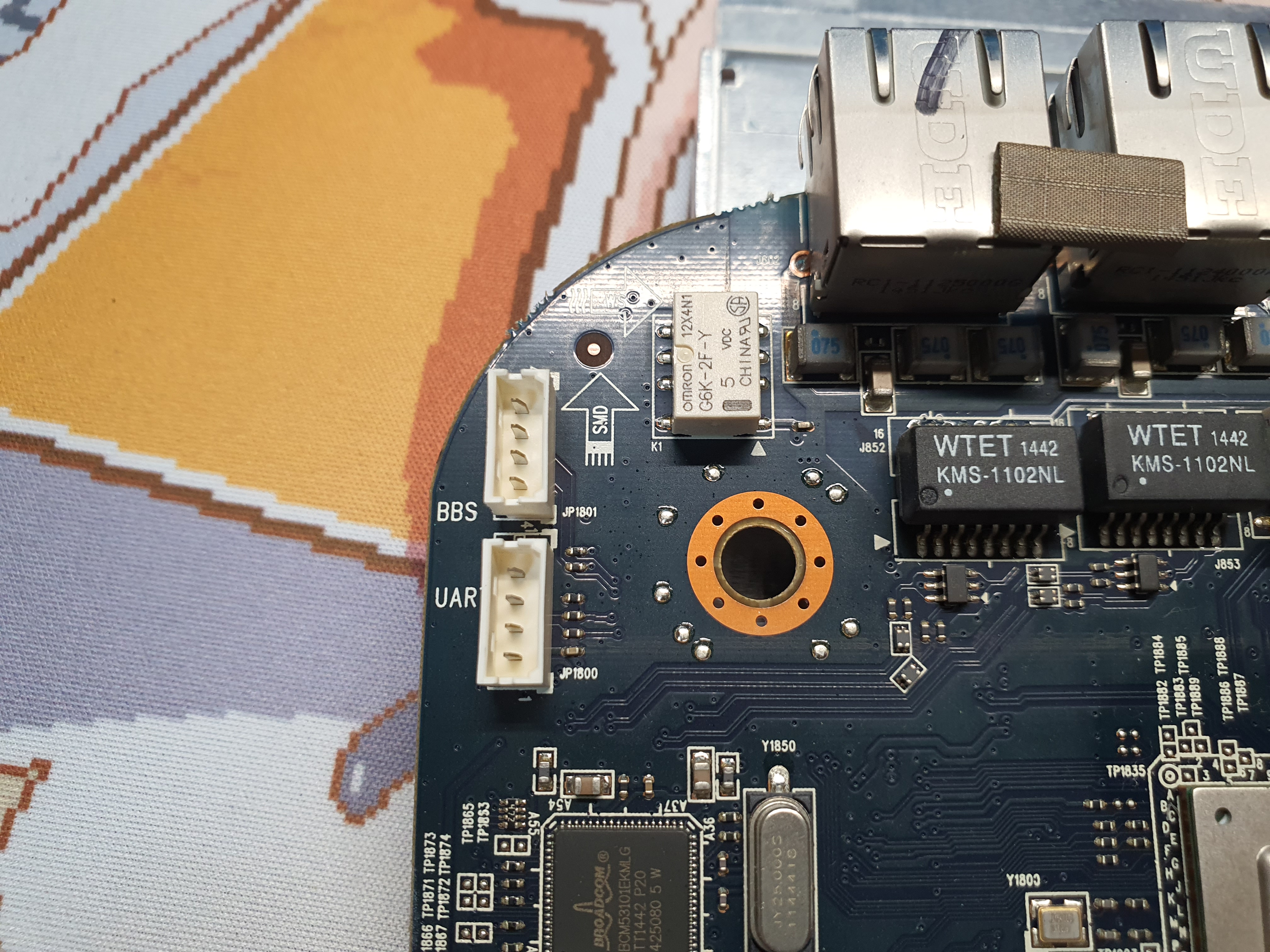

측면 구석탱이에 있던 포트들. 아마 잘 활용하면 여러 재밌는걸 할수 있을것 같아보입니다.



이녀석 다시 조립해도 전원이 안들어와서 고히 폐가전함에 던져두고 와야겠습니다
전원이 들어왔어도 딱히 쓸데가 없어서 똑같이 버렸을것 같네요
