노트3 분해

폰 20개를 구매하면서 그중에 같이 끼어있던 녀석입니다
상태는 역시 고장
하지만 메인보드는 아직 살아있는것 같습니다

노트3입니다
베젤이 얇고 오래된 여느 폰과 다르지 않게 생겼습니다
이렇게 보면 액정도 정상적인걸로 보입니다만

이렇게 다른각도에서 보면
내부 액정이 잘 부서져 있습니다
깨진상태와 내부 프레임의 상태를 보아하니
전 주인은 이걸로 뭔가 화날만한짓을 했고
화가 폭발하여 폰으로 종이접기를 시도하다 망가트린걸로 보입니다

후면 배터리커버 입니다
상태는 좀 많이 않좋습니다
뭐.. 인터넷에서 5000원에 파니까 그걸로 퉁 치죠

배터리커버를 벗겨보았습니다
내부는 상태가 나쁘지 않아보입니다?

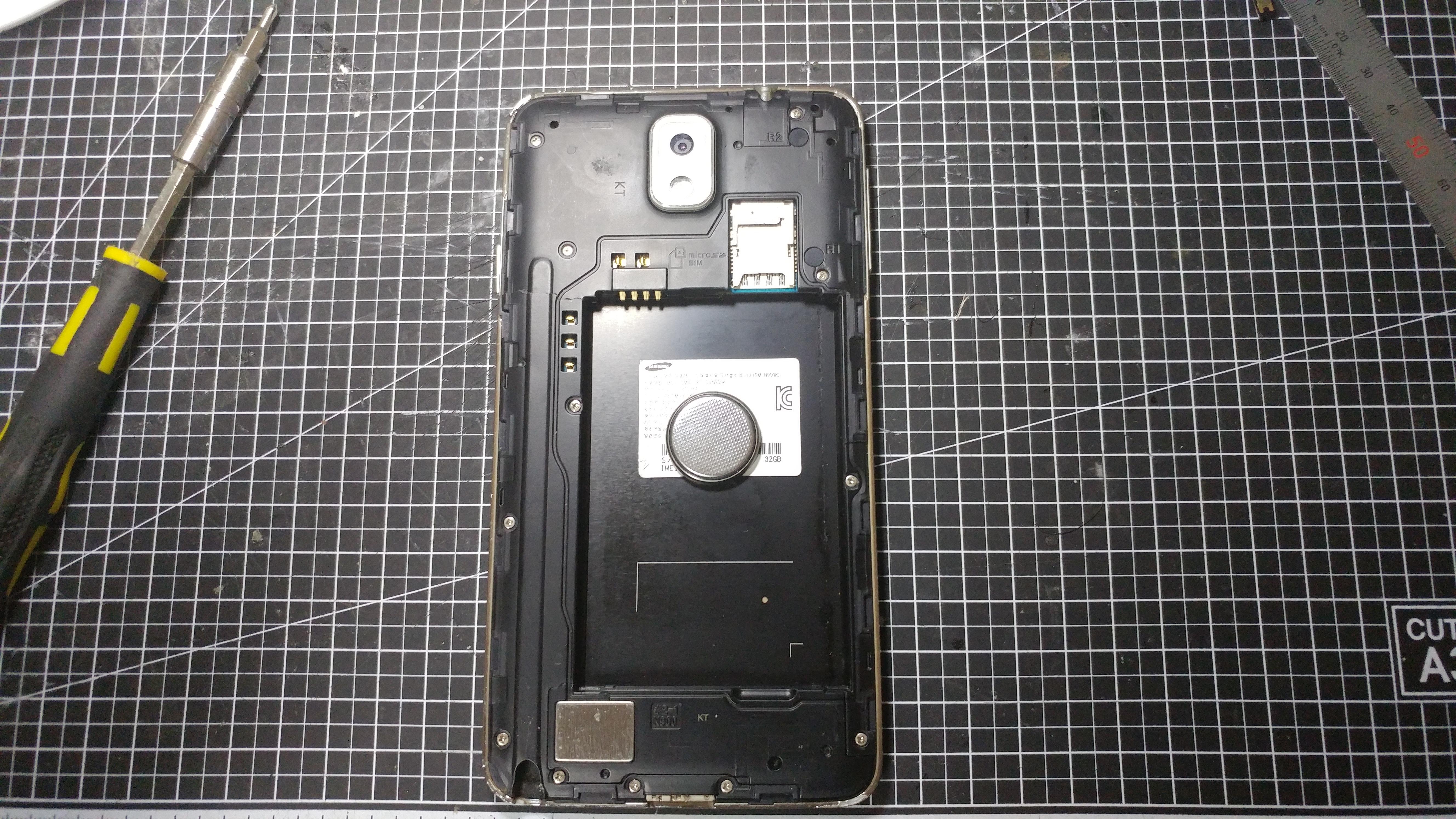

배터리를 빼보았습니다
역시 깨끗하네요

후면커버도 때어봤습니다
이것역시 깨끗합니다(?)

후면커버를 때다가 나온 의문의 쇳조각입니다
뭔지 모르고 없어도 될것같기에 그냥 버렸습니다

데이터 입•출력과 충전을 하는 usb단자부분 입니다 USB 3.1 Gen1 micro Type-B의 규격을 갖고있습니다
갤럭시 S5와 같은 단자입니다
여담으로 다이소에서 저 USB선을 팔지 않는다고 한다
그냥 5핀을 끼워도 되니 알게뭐야

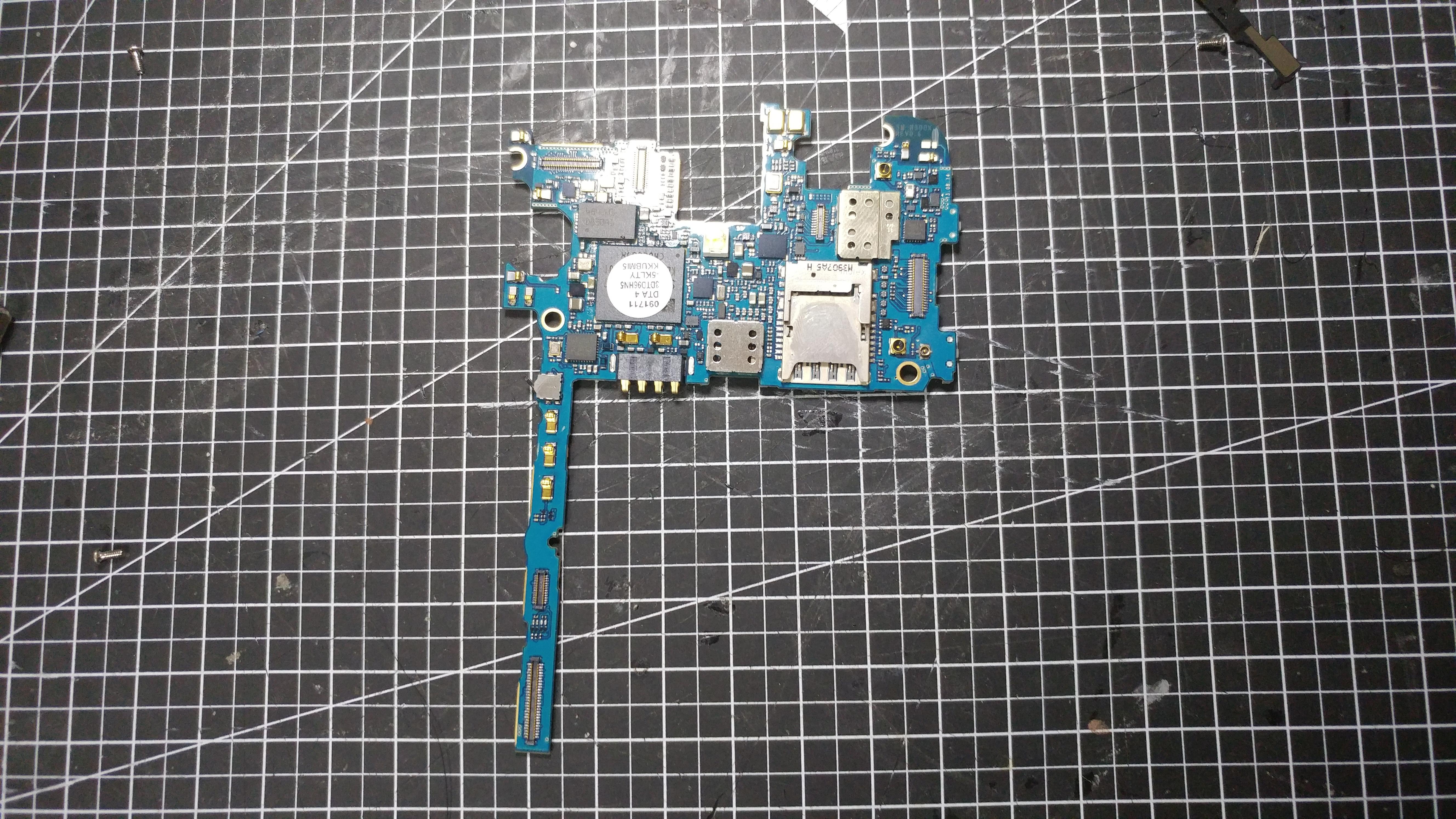

메인보드 입니다
여느 메인보드와 다르지 않게 생겼습니다

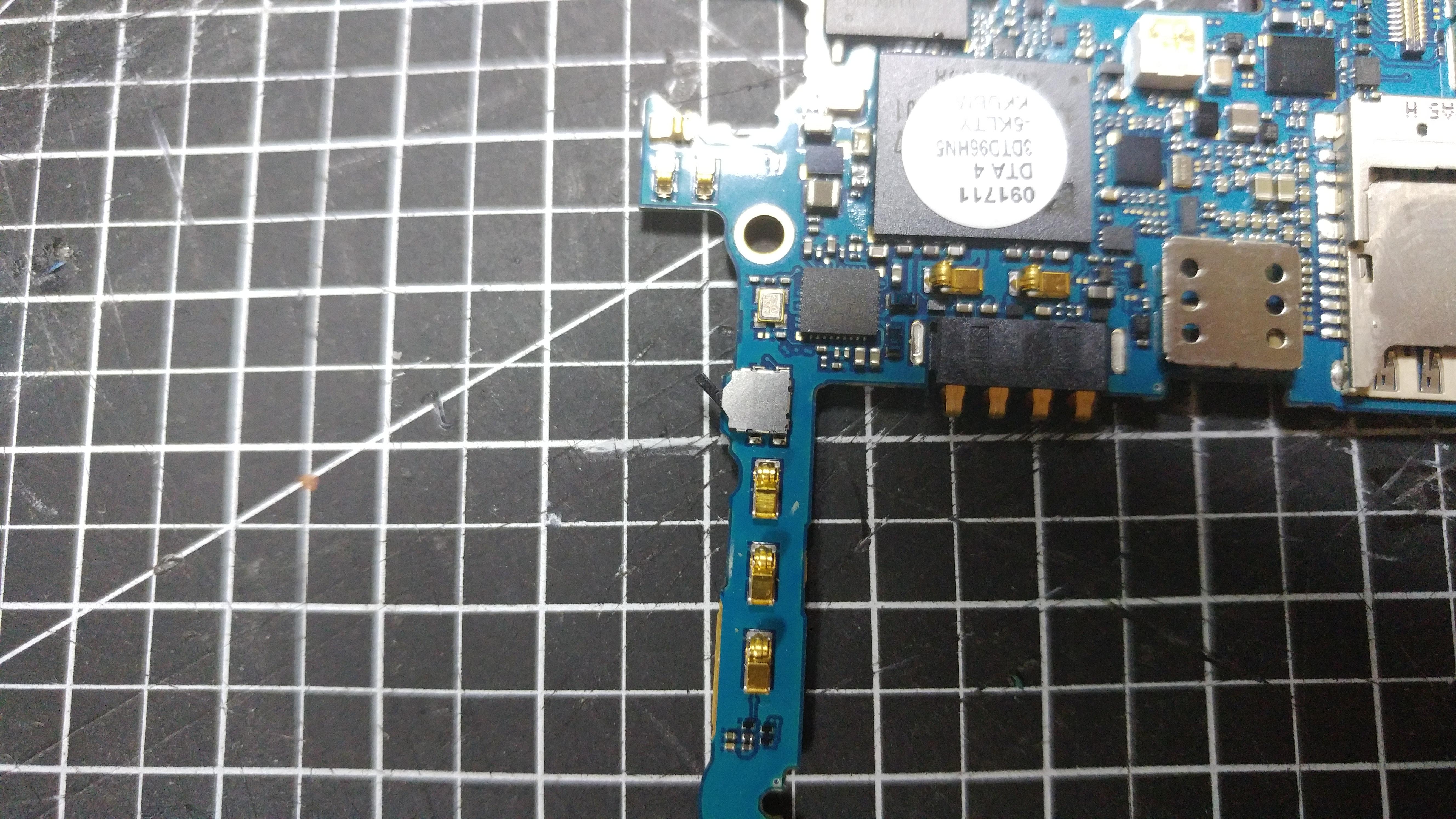

여기 한쪽 구석탱이를 보면 S팬을 감지하기 위한 스위치도 달려있네요

삼성제
MBG4GEAC•B001칩 입니다
eMMC로 나오네요
용량은 16기가 입니다

메인보드 뒷면입니다
여러부품이 쉴딩처리가 되어있습니다

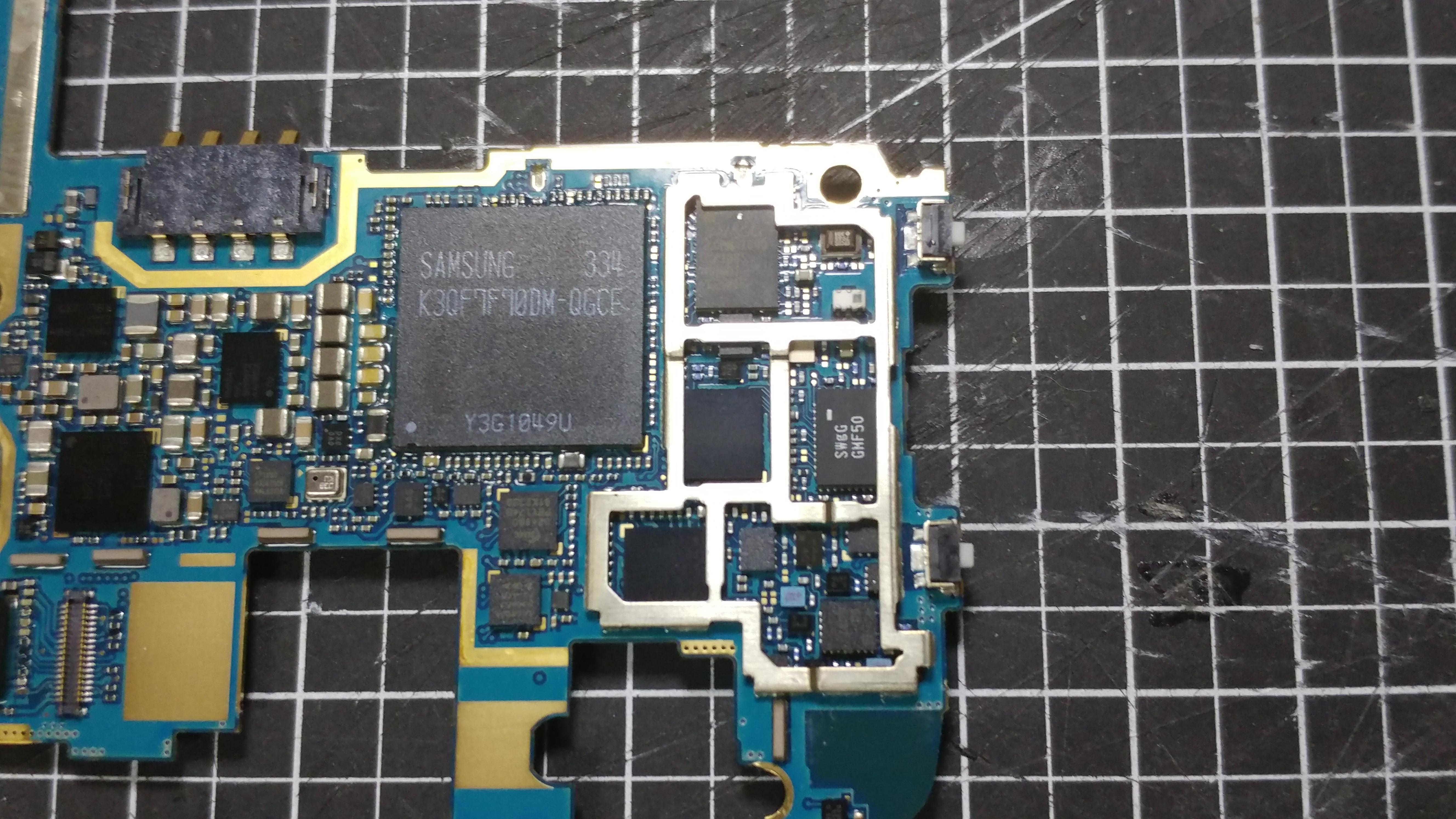

삼성제
K3QF7F70DM-QGCE입니다
LPDDR3 3GB칩으로 나오네요
아마 저 아래에 AP가 있을걸로 보입니다

옆에 얌전히 있던 쉴드를 까봤습니다
별로 탐색하고 싶지 않게 생겼습니다

카메라 입니다
800만 화소와 오토포커스를 지원하는 그냥 그런 평범한 카메라 입니다
다만 특별한점이 있다면
삼성전자 제품 중 최초로 4K 30fps와 720P 120fps녹화를 지원하는 카메라 입니다
(LTE모델만 4k촬영이 됩니다)

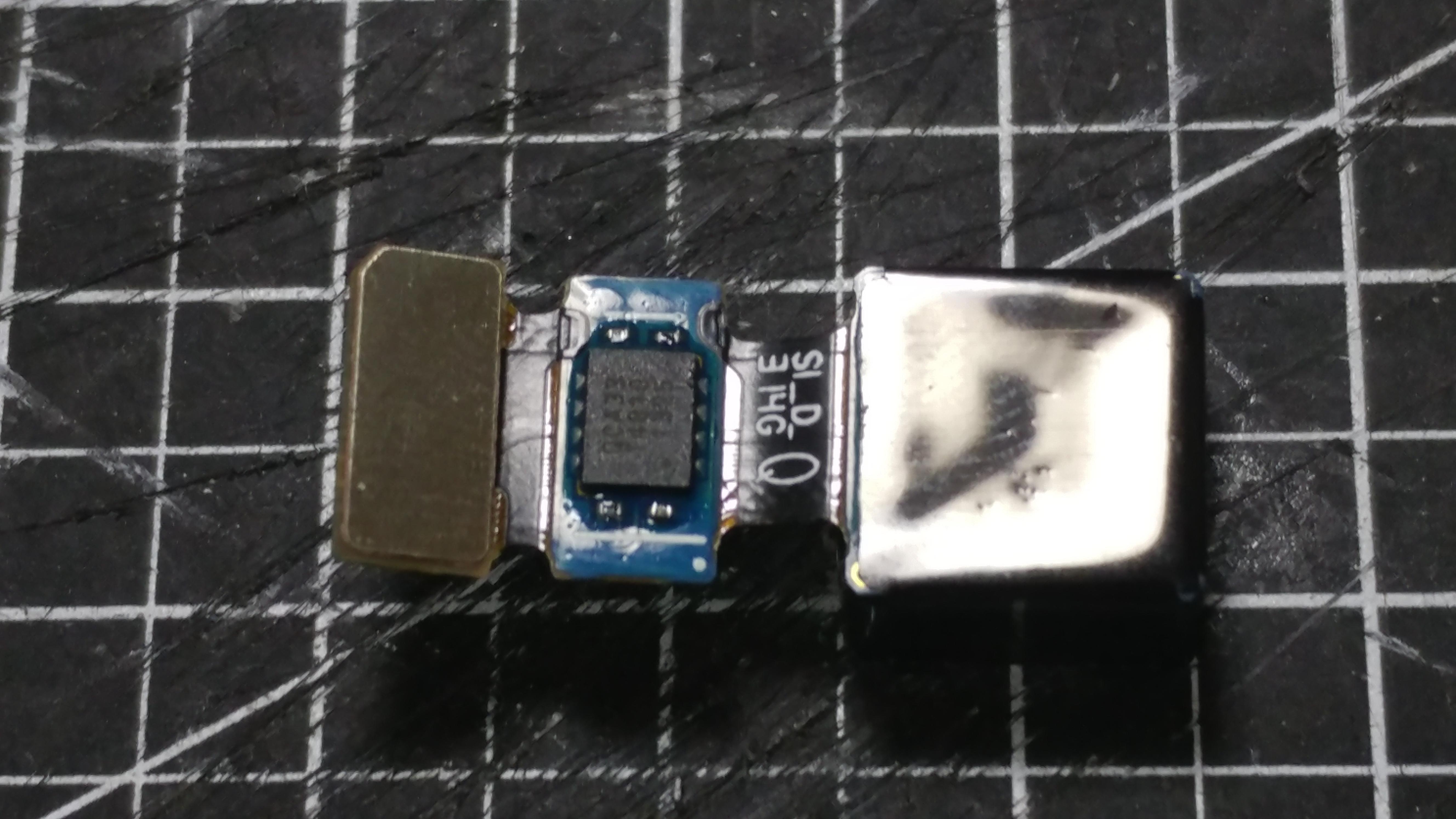

카메라 후면입니다 카메라 드라이버 칩? 으로 보이는게 필름케이블 중간 PCB에 자리잡고 있습니다

전면카메라와 센서부분입니다
200만화소에 고정포커스를 지원하는 그냥 무난한 카메라 입니다

뒷면입니다
별건 없습니다

메인보드를 드러내고 남은 부품들 입니다
전화용 스피커와
진동모터 등등 여러 자잘한 부품들이 남아있습니다

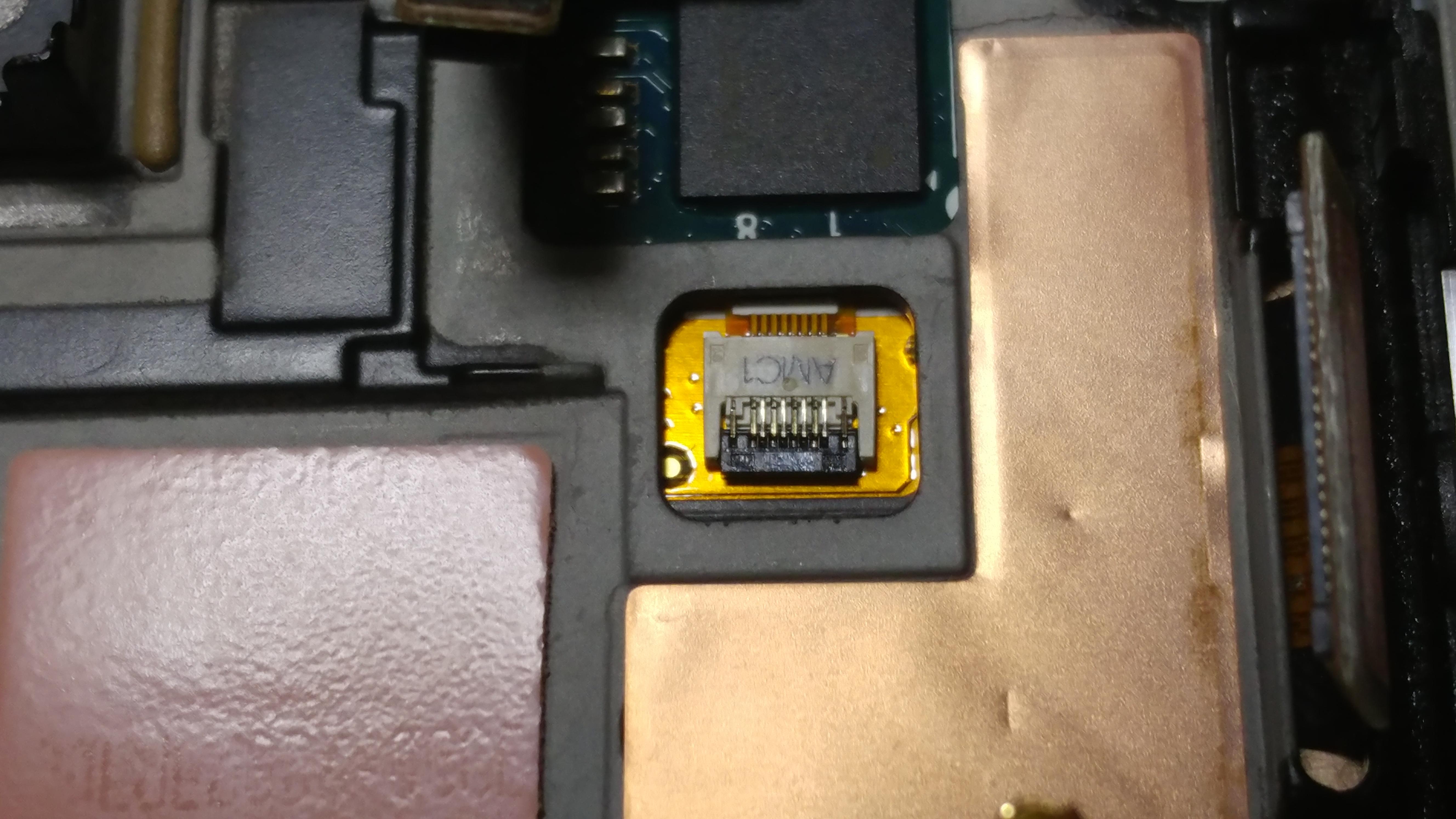

(그리고 왜 있는지 모르는 커넥터
아무래도 제품 테스트용으로 남겨둔것 같습니다)

지금보니까 저녀석 상태가 아주 심각하군요
알맹이 빼고 모든부품을 다 교체해야 겠습니다
아마 알리에서 부품을 주문한거 기준으로 저녀석 가격만큼 나올것 같습니다;;
