희대의 벽돌이라 불러지는 옵티머스 원을 분해해 보았습니다
경쟁사..? 넘사벽 회사의 S2처럼 내구도가 좋아서 벽돌이라고 불리는게 아닌 성능이 조금 많이 안좋아서 벽돌이라 불리는것 입니다
이녀석의 사양을 알아보자면..
CPU: 퀄컴 스냅드래곤 S1 600MHZ
GPU: 퀄컴 아드레노 200
RAM: 512MB LPDDR1
메모리: 512MB (!)
디스플레이: 3.2인치 HVGA(480 x 320) RGB 서브픽셀 방식의 TFT-LCD
카메라: 320만 화소 (AF지원)
안드로이드 버전 : 2.2→→2.3
여러모로 충격적인 사양입니다
메모리가 512MB인데 사용자 공간이 없는것도 충격이고 말이죠
이녀석의 전면 사진입니다
흔하디 흔한 터치폰처럼 생겼습니다
안드로이드 버전도 낮아서 현재 쓰기에도 터치폰과 다를바 없습니다

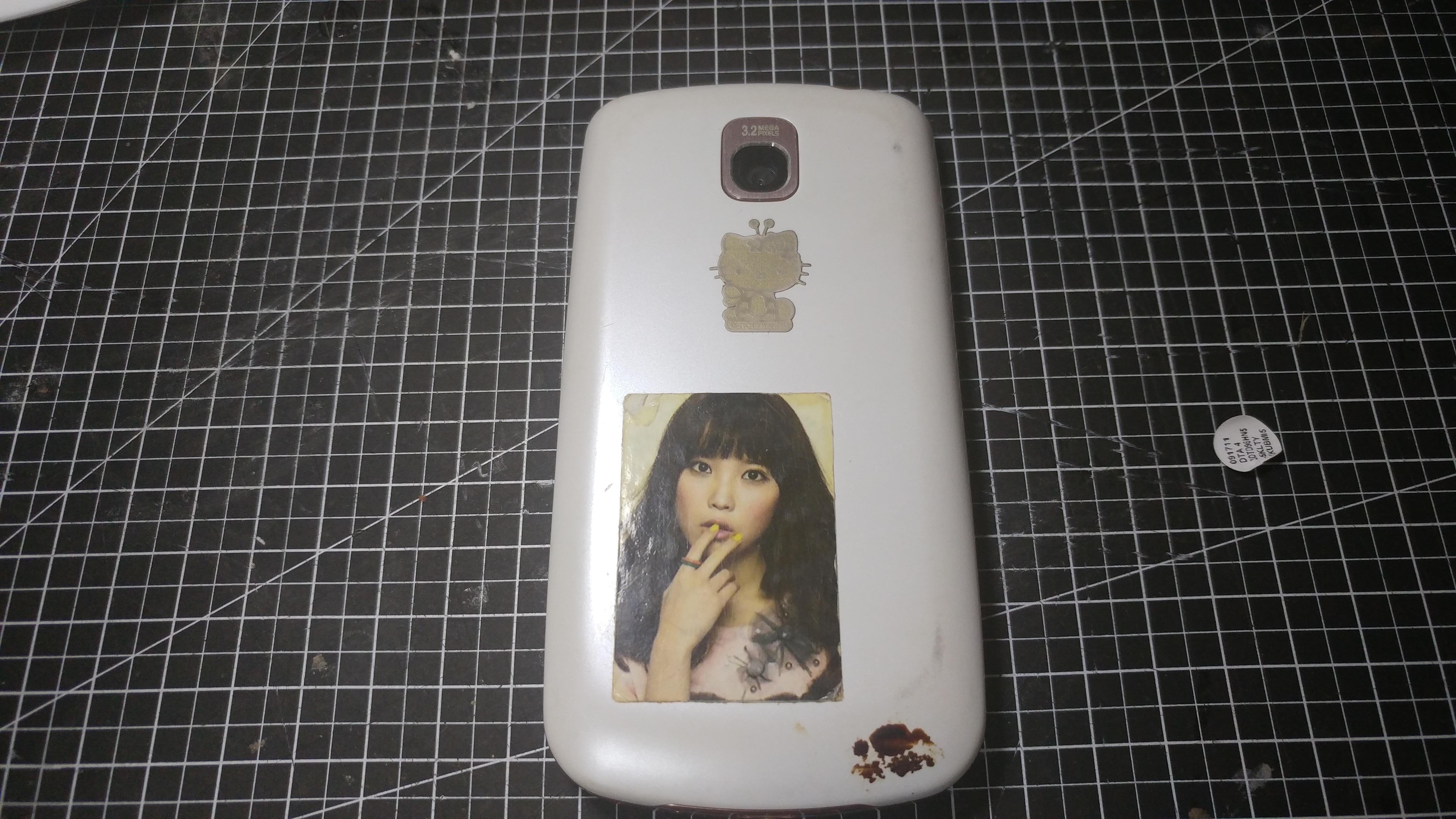

뒷면입니다
연예인 사진? 으로 추청되는 사진과
더듬이달린 헬로키티 금속스티커가 붙어있습니다
충전기를 연결하니 LG로고를 띄워주기는 합니다
배터리커버를 닫으라고 3D로 보여주네요
아마 배터리를 달아주면 정상작동할걸로 예상이 됩니다

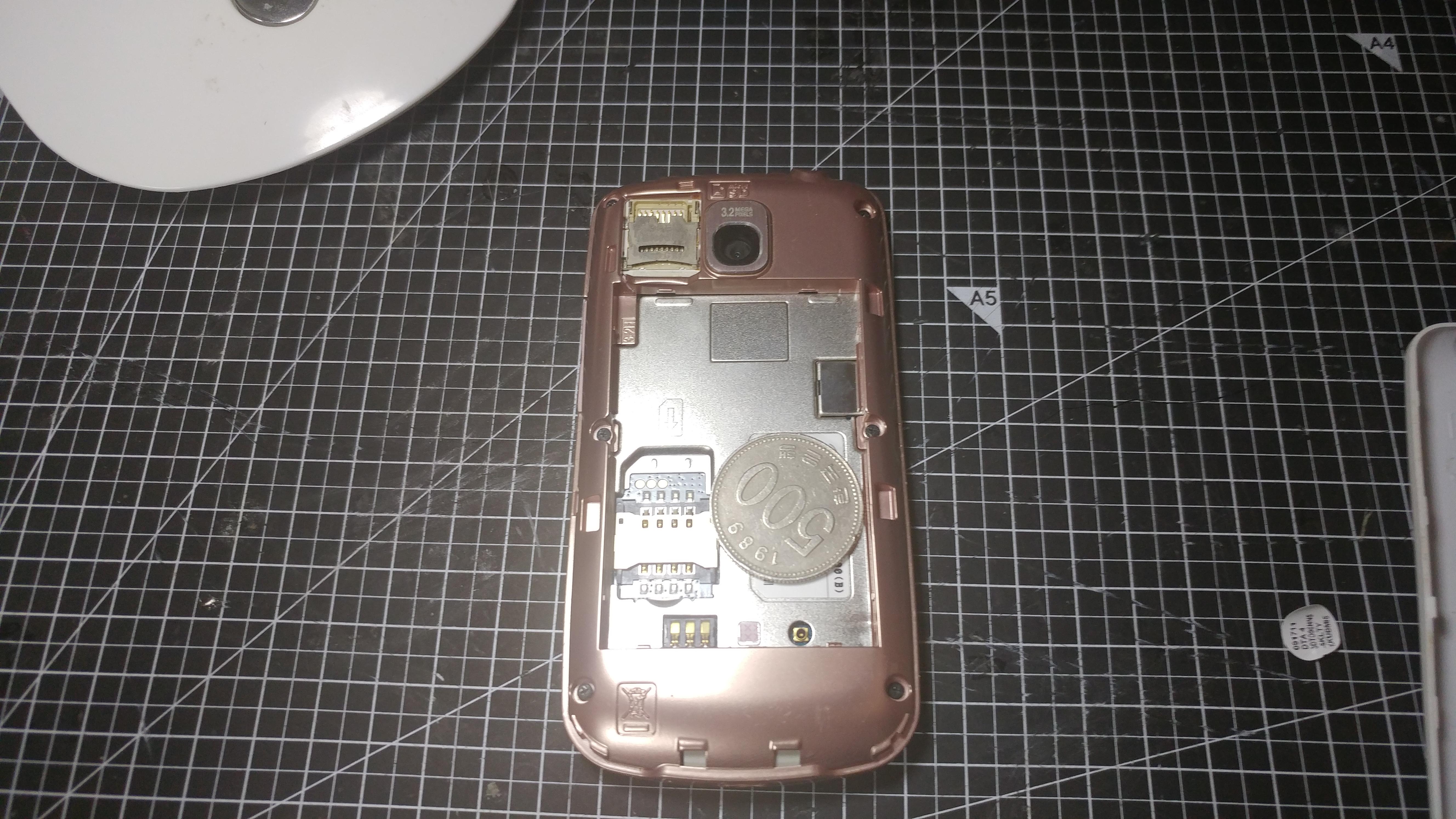

배터리커버를 벗겨봤습니다
(시리얼이 있는부분은 1크레딧을 올려서 가려놨습니다)

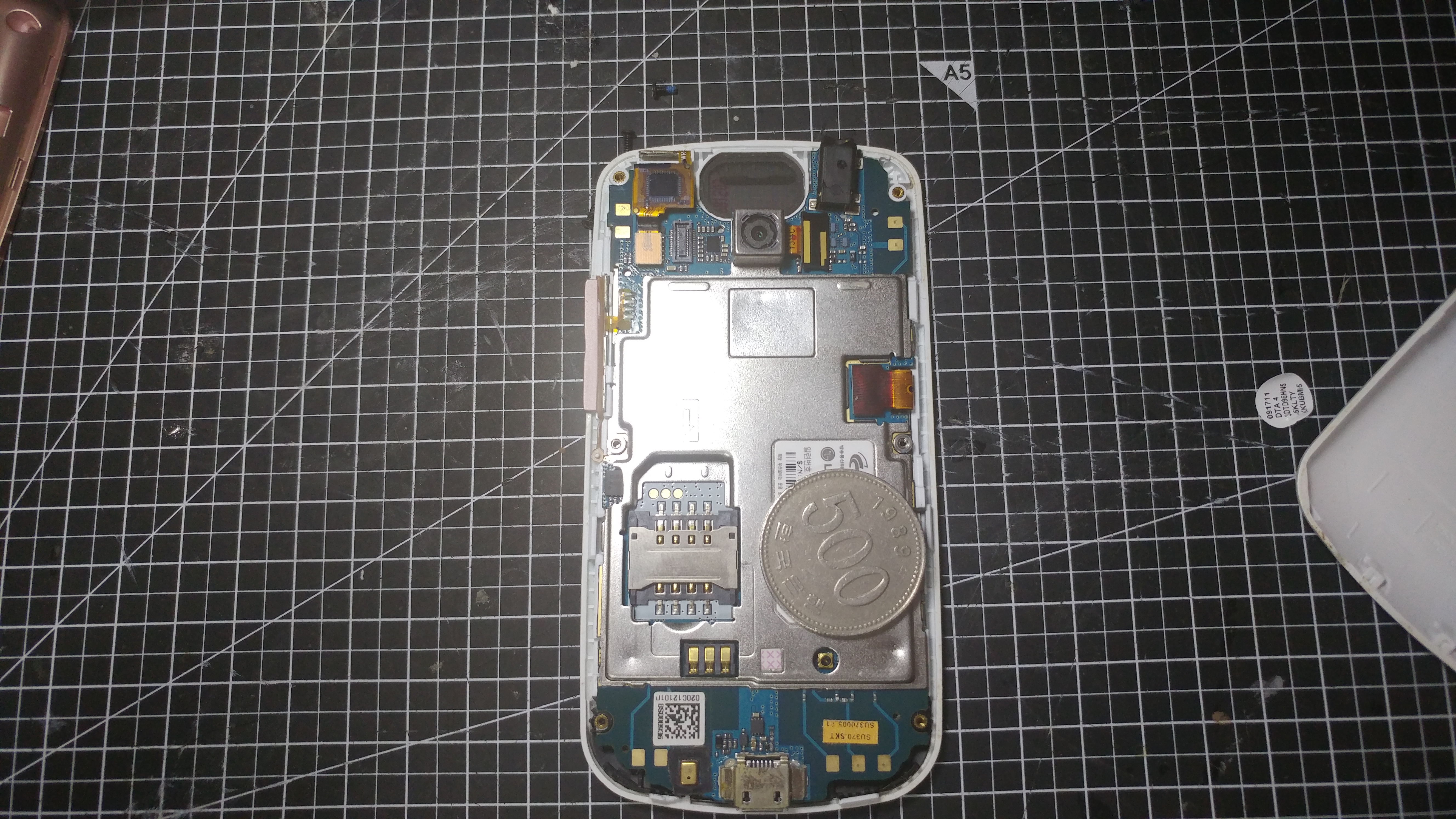

나사 6개를 빼주면 간단하게 분해가 가능합니다
스피커와 진동모터가 있는 부분입니다
별로 살펴볼만한건 안보입니다
어레이를 때어보고 난 사진입니디
이어폰 단자기 기울어진것 같은데
기울어진거 맞습니다

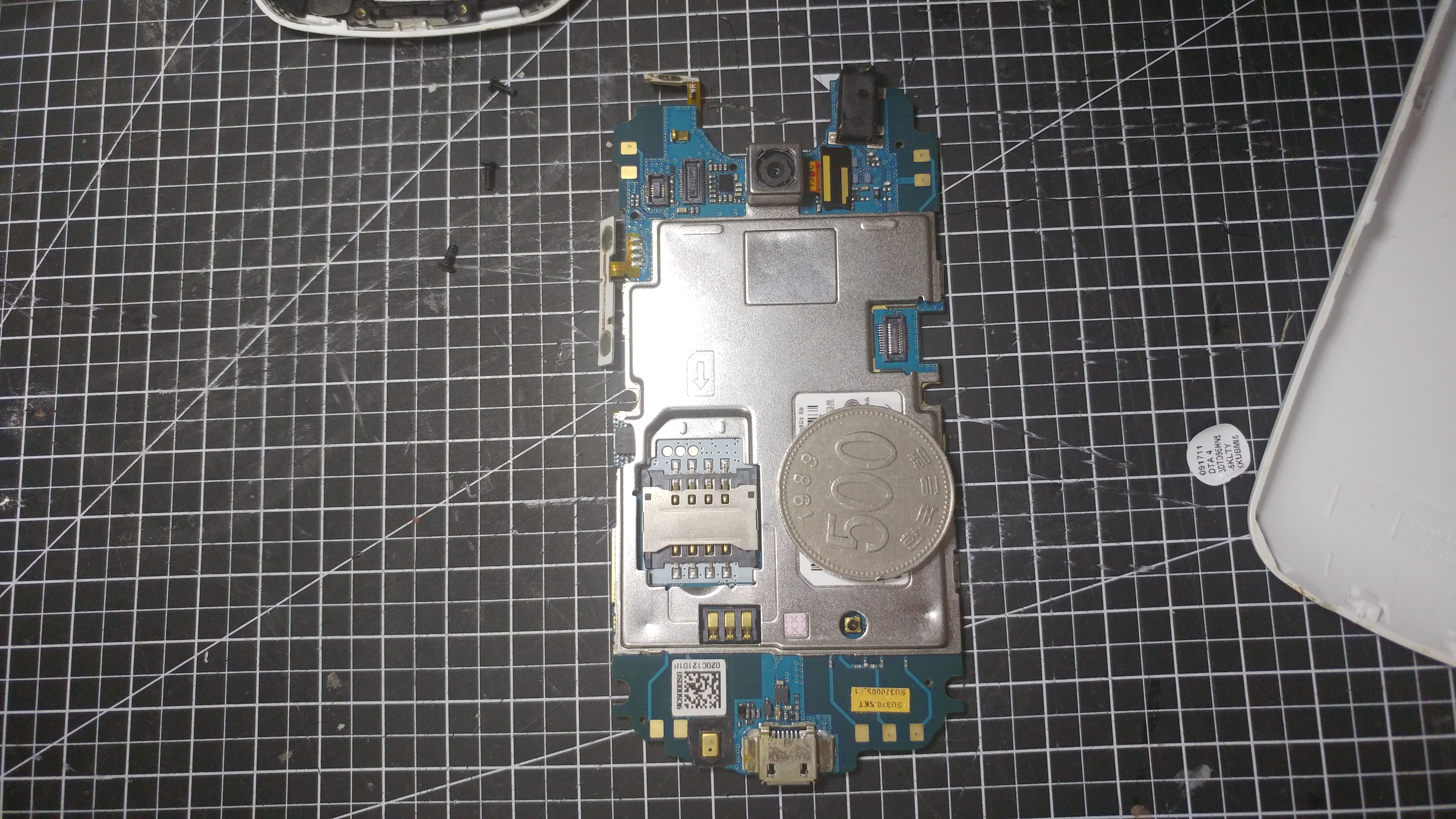

액정과 분리해봤습니다
요즘폰과 다르게 메인보드가 통짜입니다

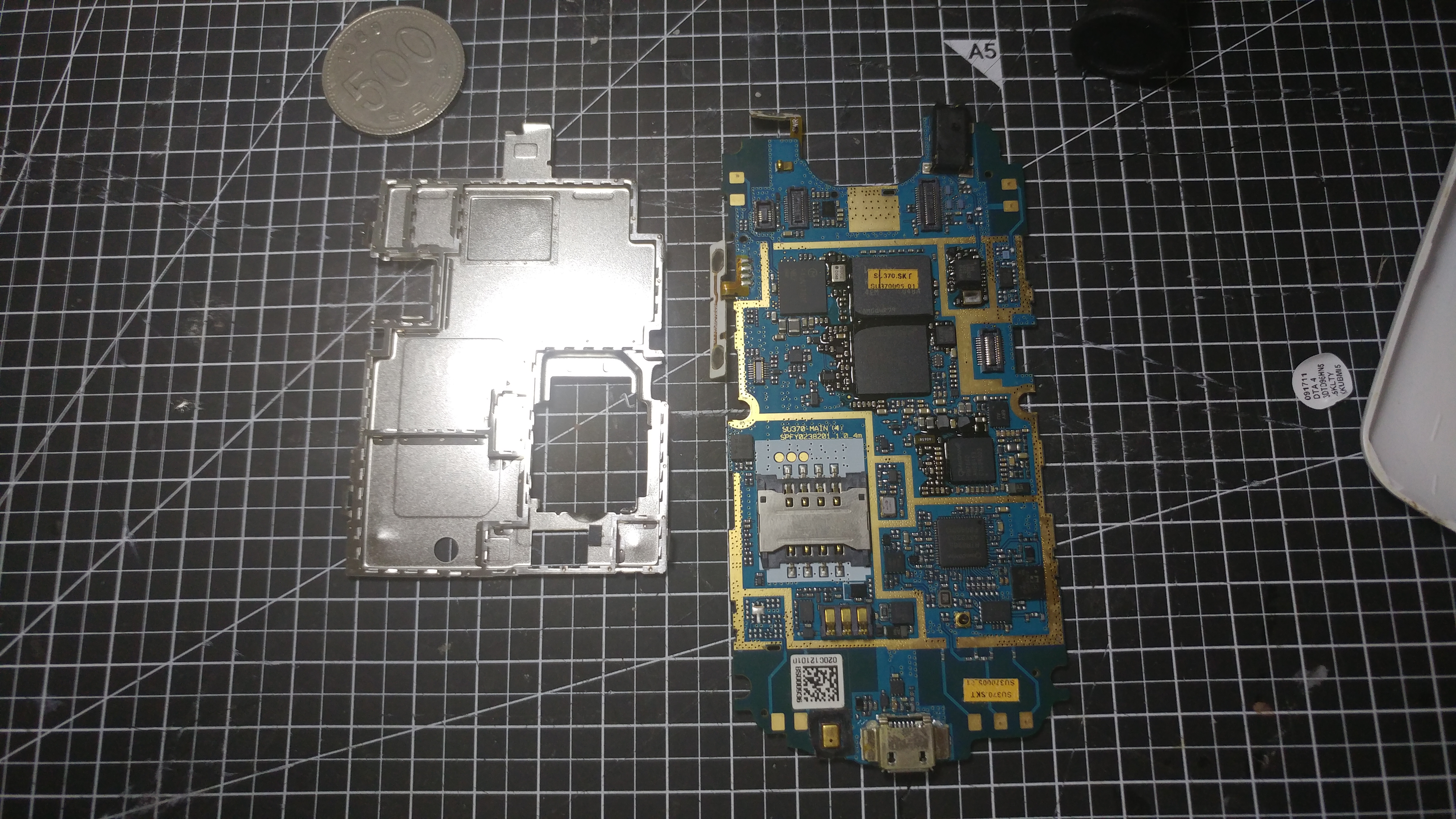

중요한 칩들을 보호하는 쉴드를 때어봤습니다
요즘쉴드(?)와 다르게 두껍고 튼튼합니다
아무래도 뒷부분에 배터리가 들어가기 때문으로 보입니다

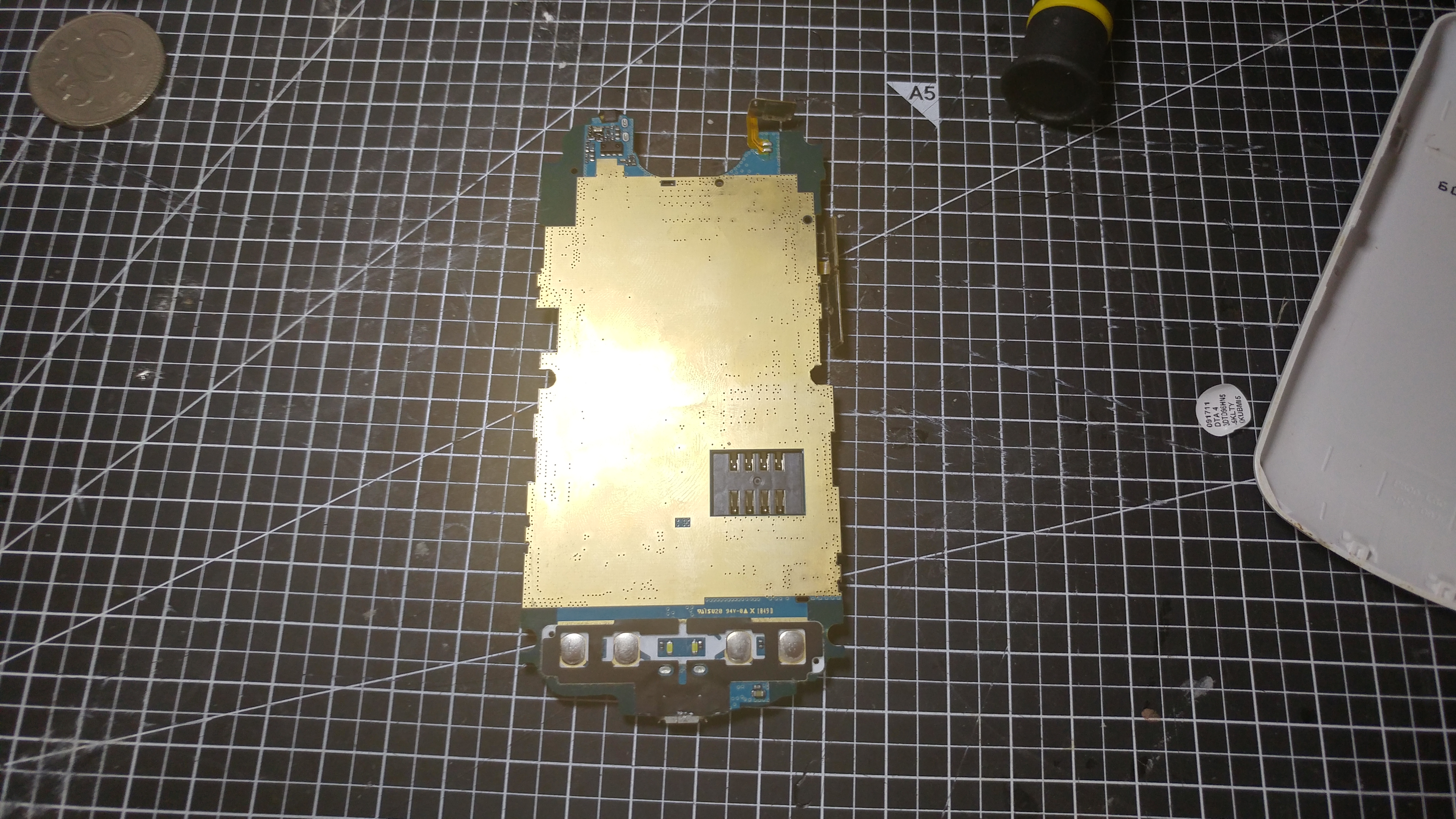

메인보드 뒷면입니다
금이 많이 나오게 생겼습니다
퀄컴 RTR6285칩 입니다 RF관련 칩입니다
구글링을 해보니 RF Transceiver IC 라 하네요
뭔지 모르니 그냥 냅둡시다
퀄컴 PM7540 칩 입니다
전원관리 칩 입니다

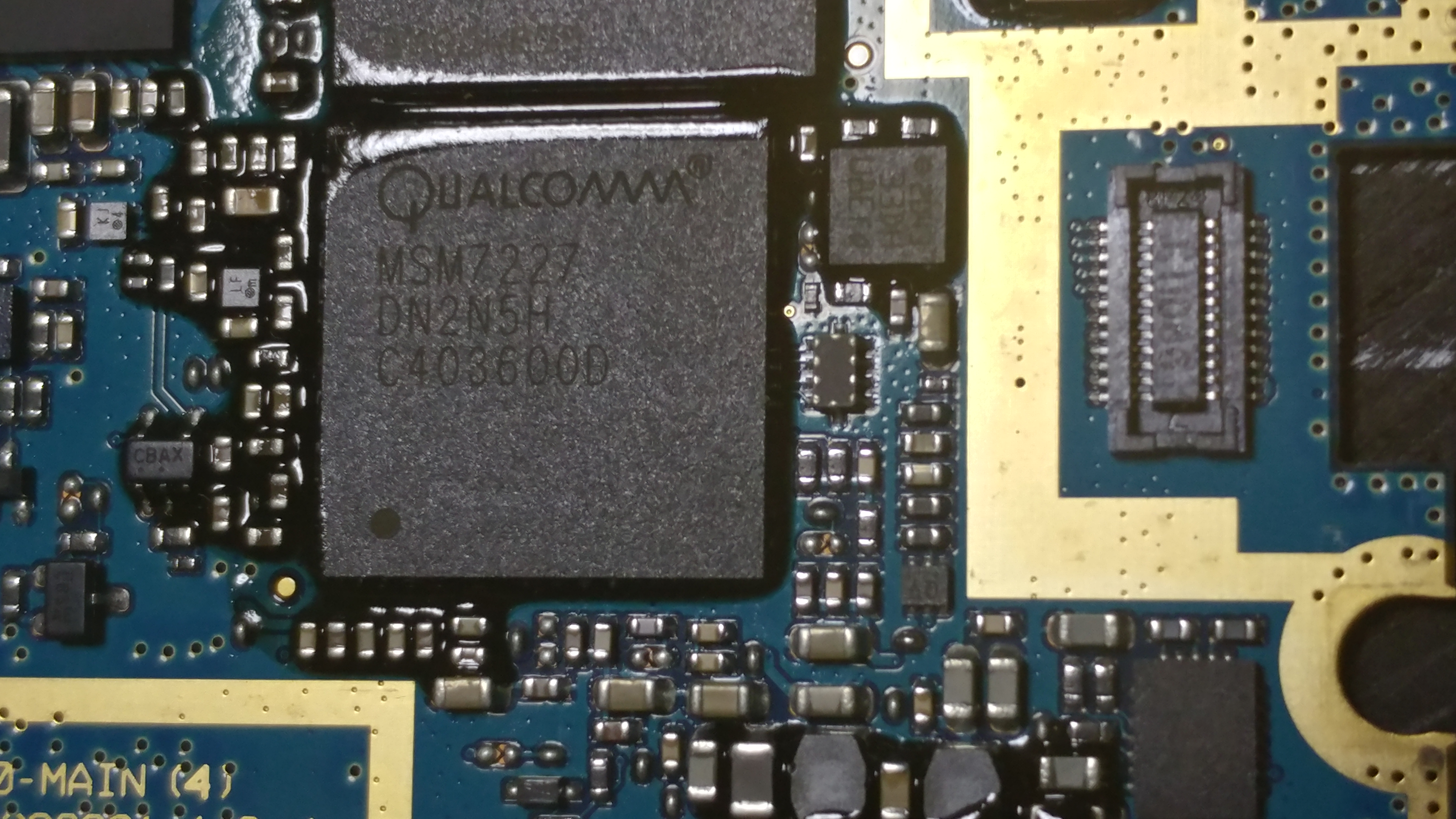

퀄컴 MSM7227입니다
무려 600MHZ로 작동하는 스냅드래곤 S1칩 입니다

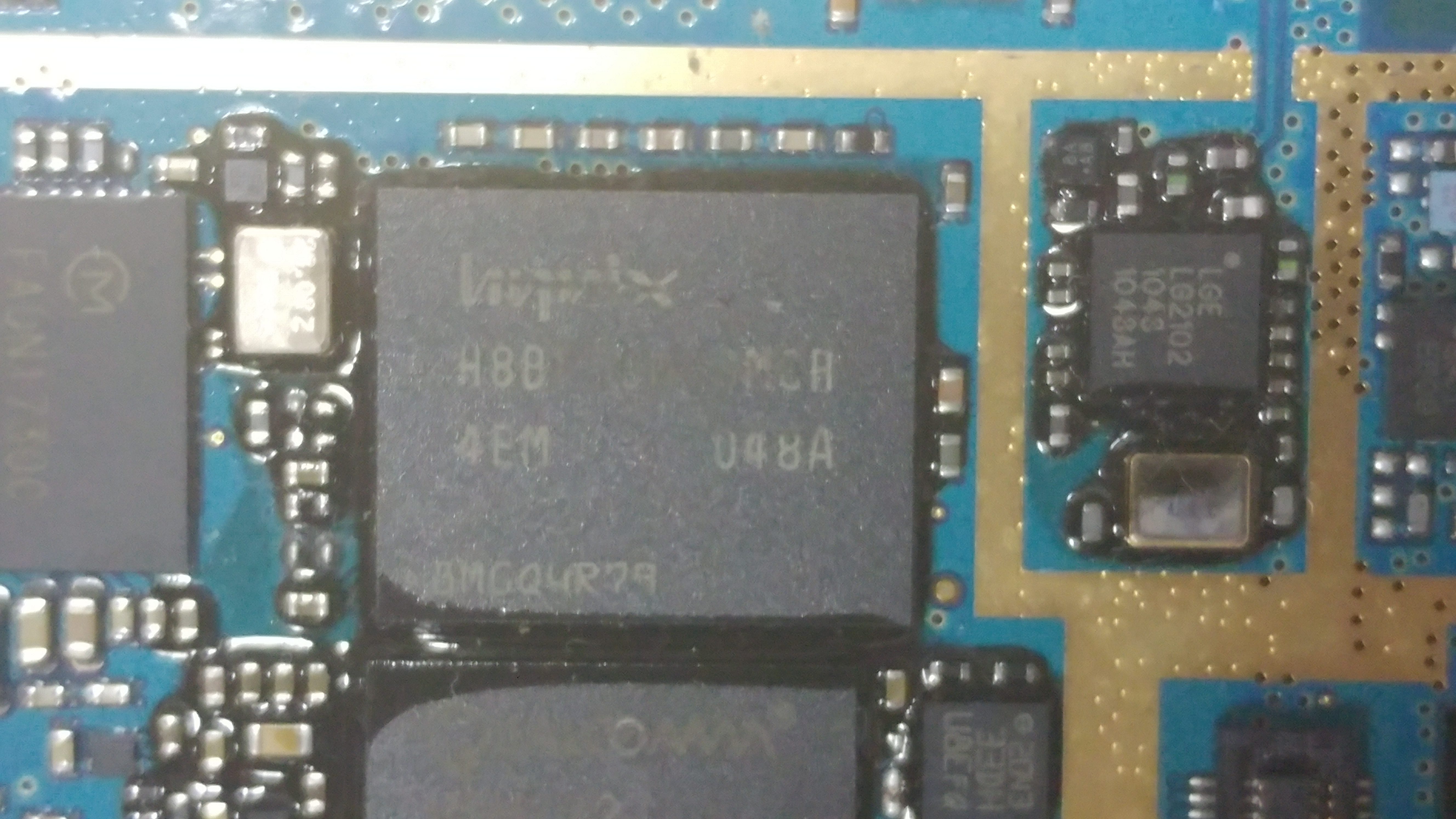

하이닉스제 512MB 메모리 입니다
FA0N1730C 칩 입니다
구글링 결과 아무것도 없습니다
디스플레이 부분입니다
먼지들어가서 좋을게 없기때문에 분해는 안했습니다
이 휴대전화는 아는 개발자 지인에게 장난감으로 써보라고 넘겨줄 예정입니다
