해외판 S4분해

이번에 들고온 폰은 삼성S4인데
엑시노스를 사용한 해외판 모델입니다

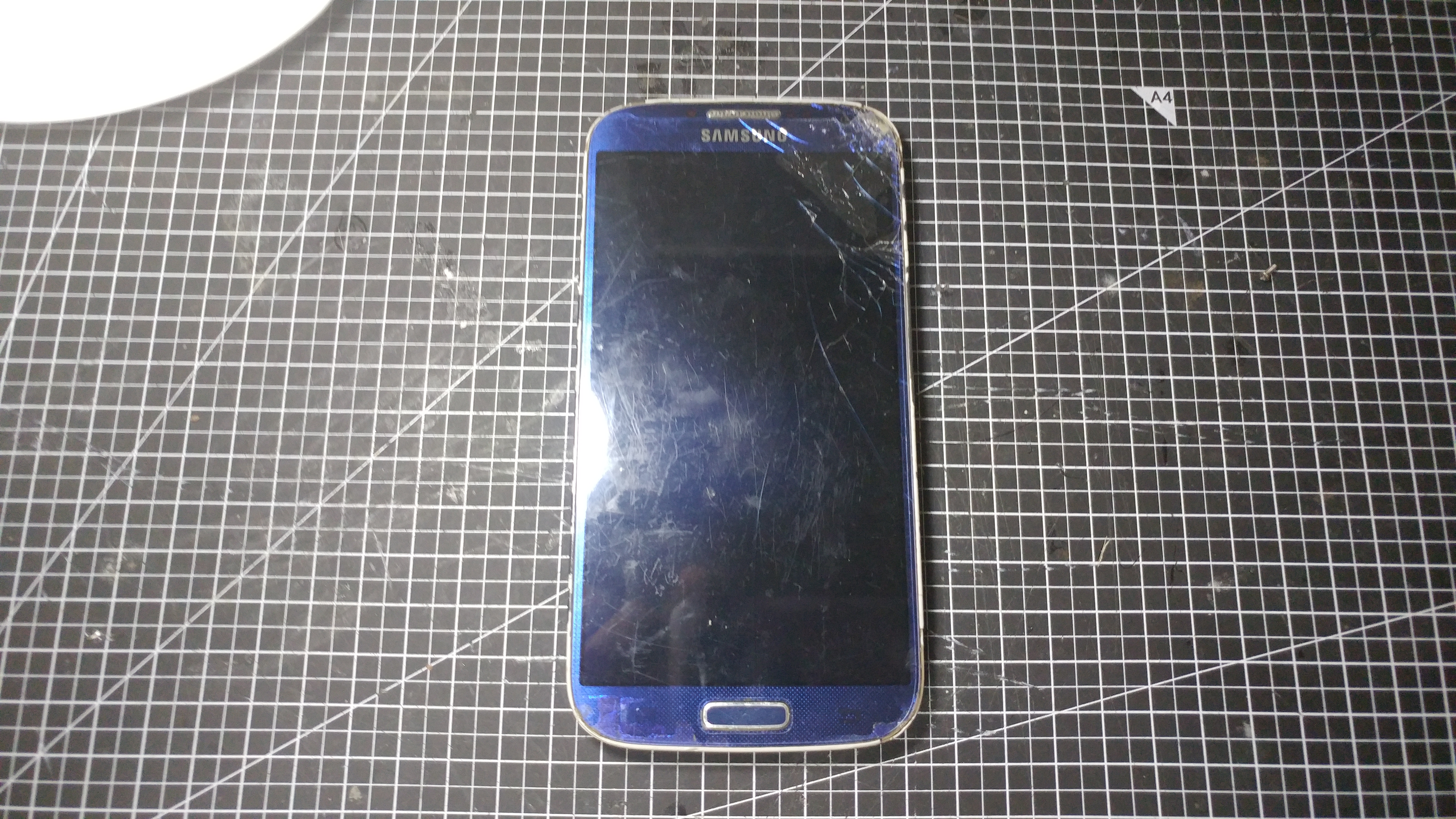

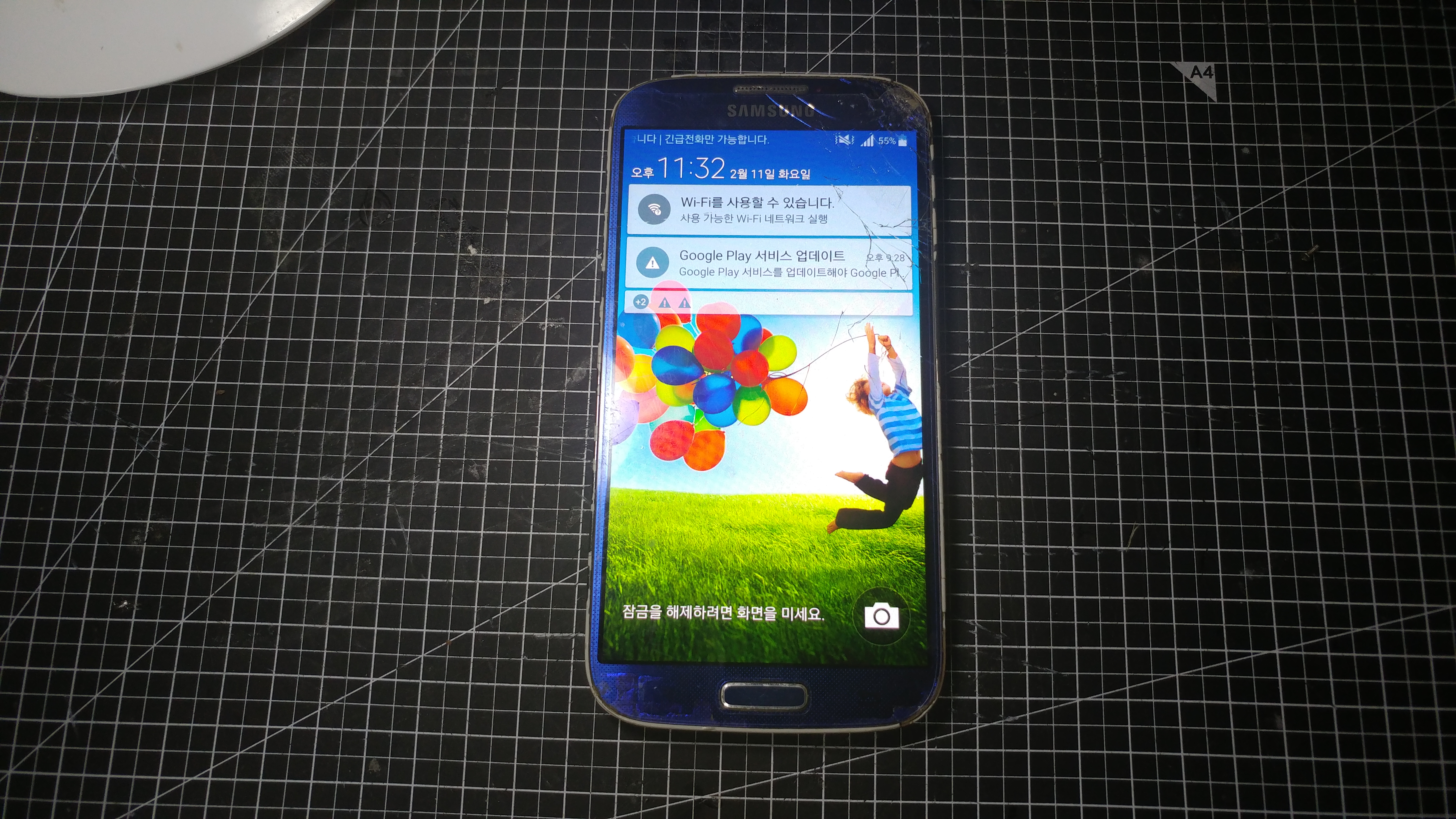

이녀석의 전면입니다
별거 없이 흔하디 흔한 스마트폰의 모습을 하고 있습니다

액정은 잘 나오지만 한쪽 모서리가 심하게 깨져서
실사는 곤란합니다
조만간 노트2와 함깨 표면 강화유리를 교체해줘야 겠습니다

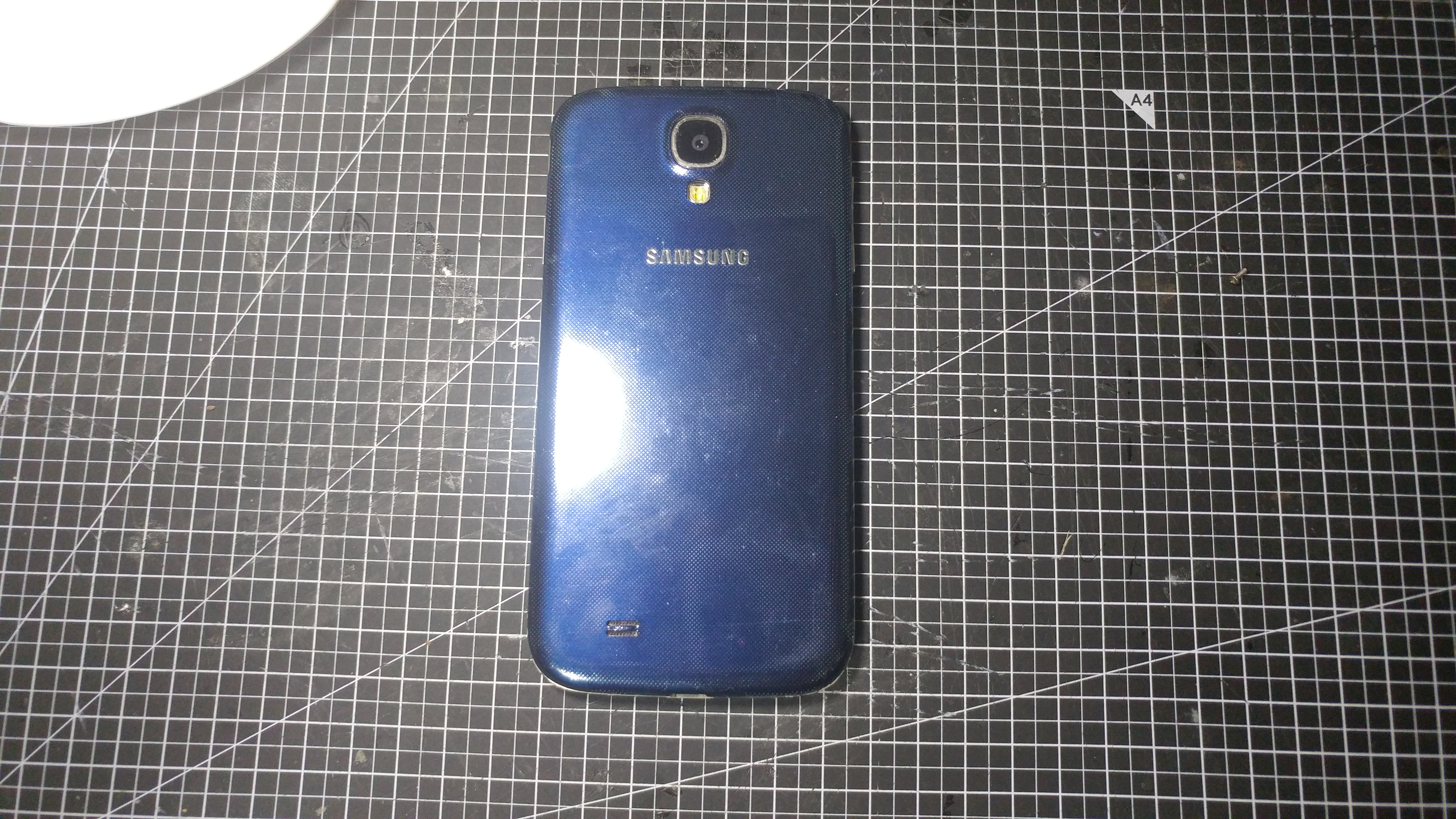

후면입니다
잘 만들어졌고 깔끔하게 잘 관리가 된걸 확인할수 있습니다

배터리커버를 때어봤습니다
깨끗합니다

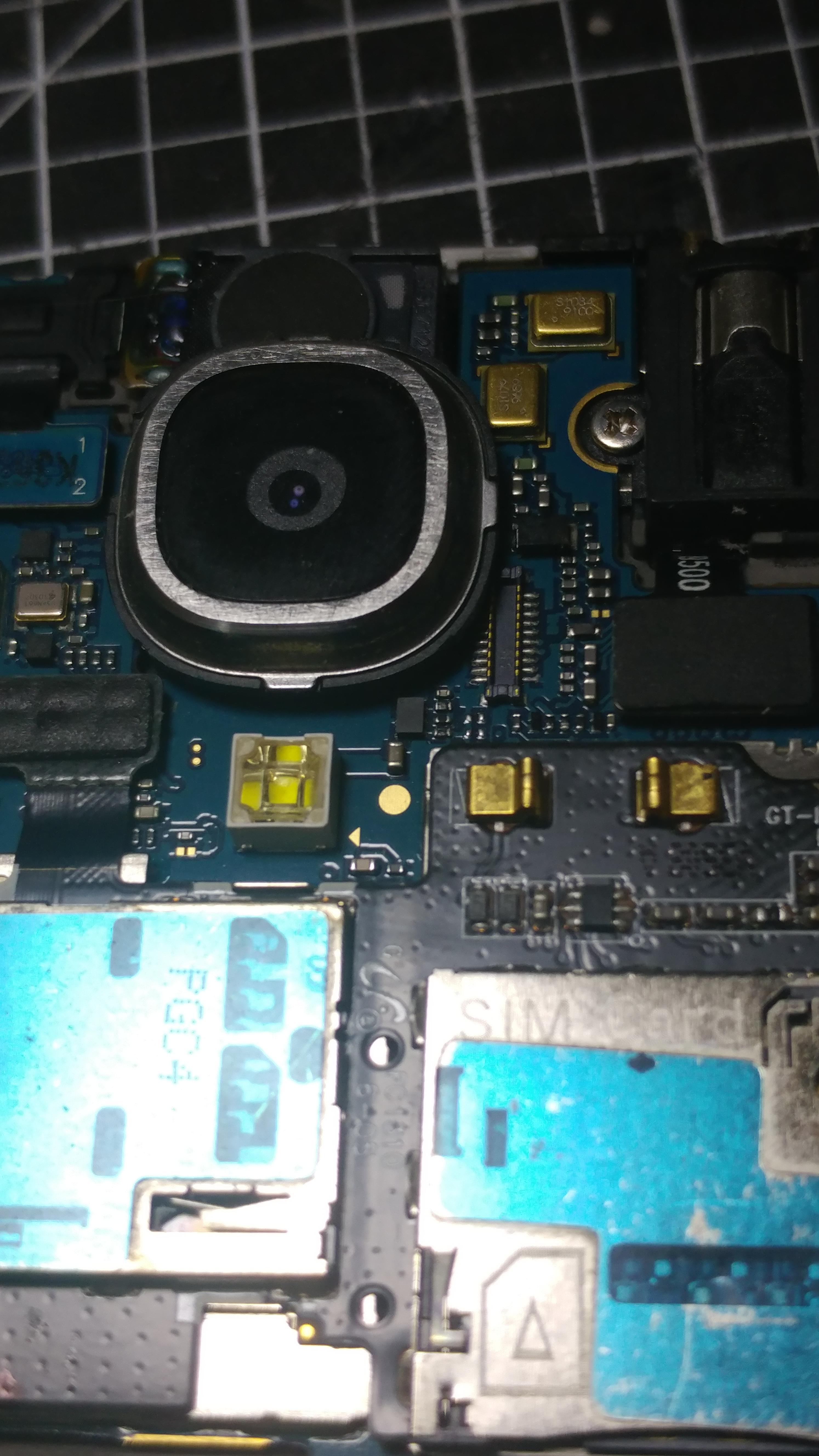

후면커버도 벗겨보았습니다
하단부와 메인보드가 PCB로 이어있는개 아닌 필름케이블로 이어져 있는걸 확인할수 있습니다

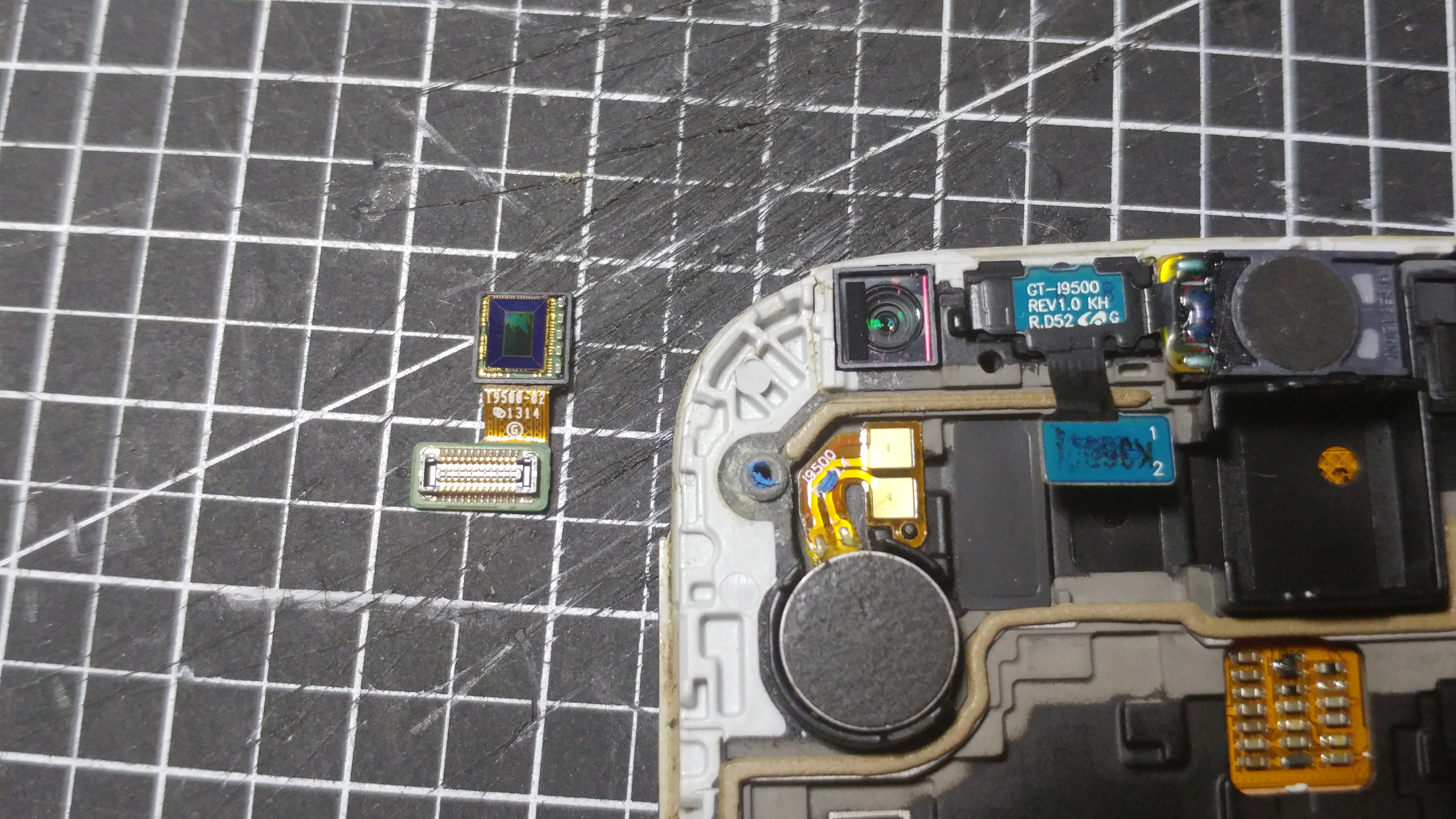

분해도중 뭔가가 쏙 하고 나왔습니다
아무래도 전면카메라 같습니다

잠시 저녀석의 카메라를 알아보고 갑시다

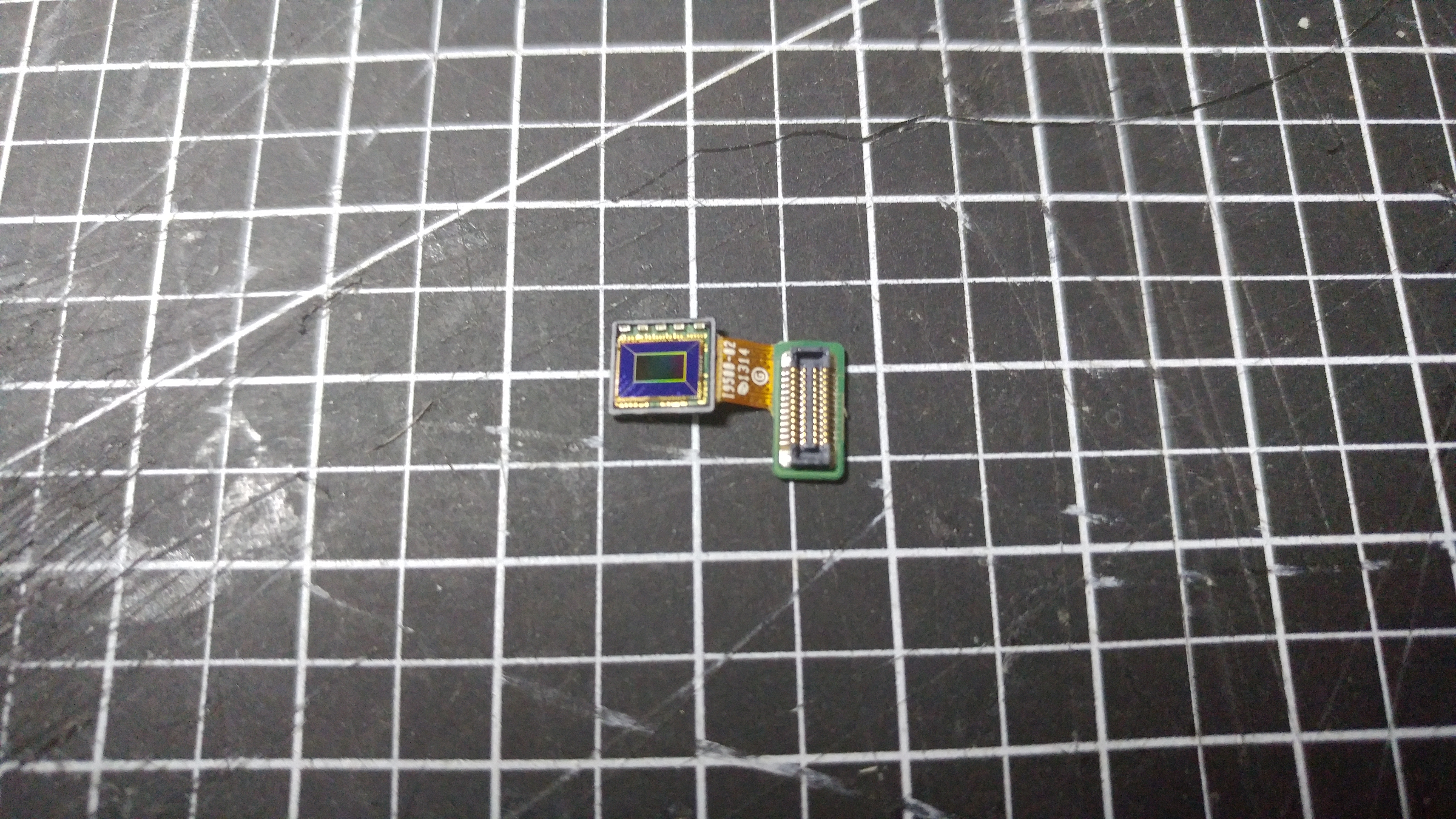

전면카메라는 200만화소에 고정포커스 카메라 입니다

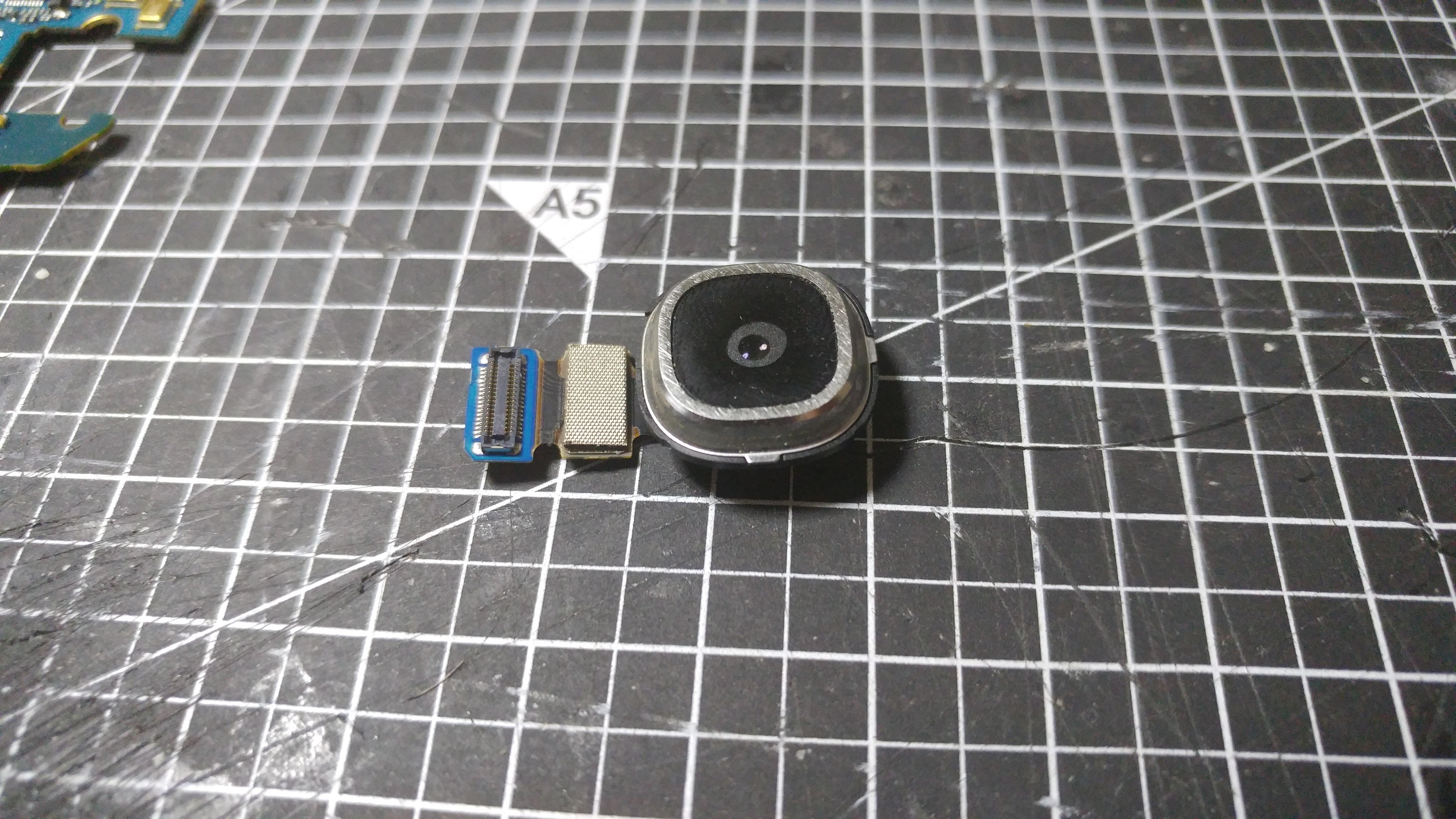

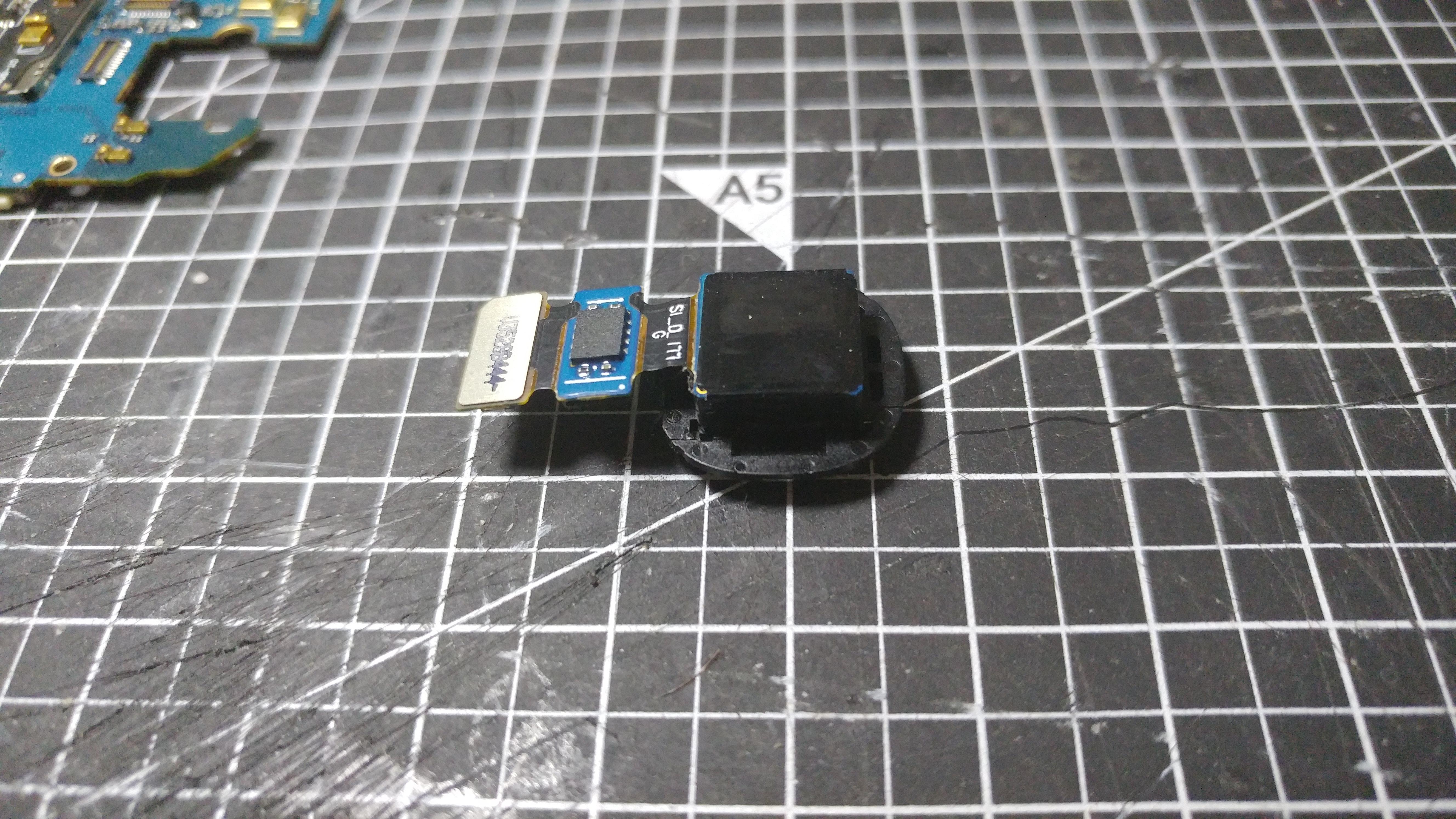

후면카메라 입니다
저 구조물과 카메라가 한몸이 되어 떨어지지 않습니다
이녀석은 1300만화소 오토포커스가 지원되는 카메라 입니다

후면입니다
케이블 중간 컨트롤러가 껴있는걸 확인할수 있습니다

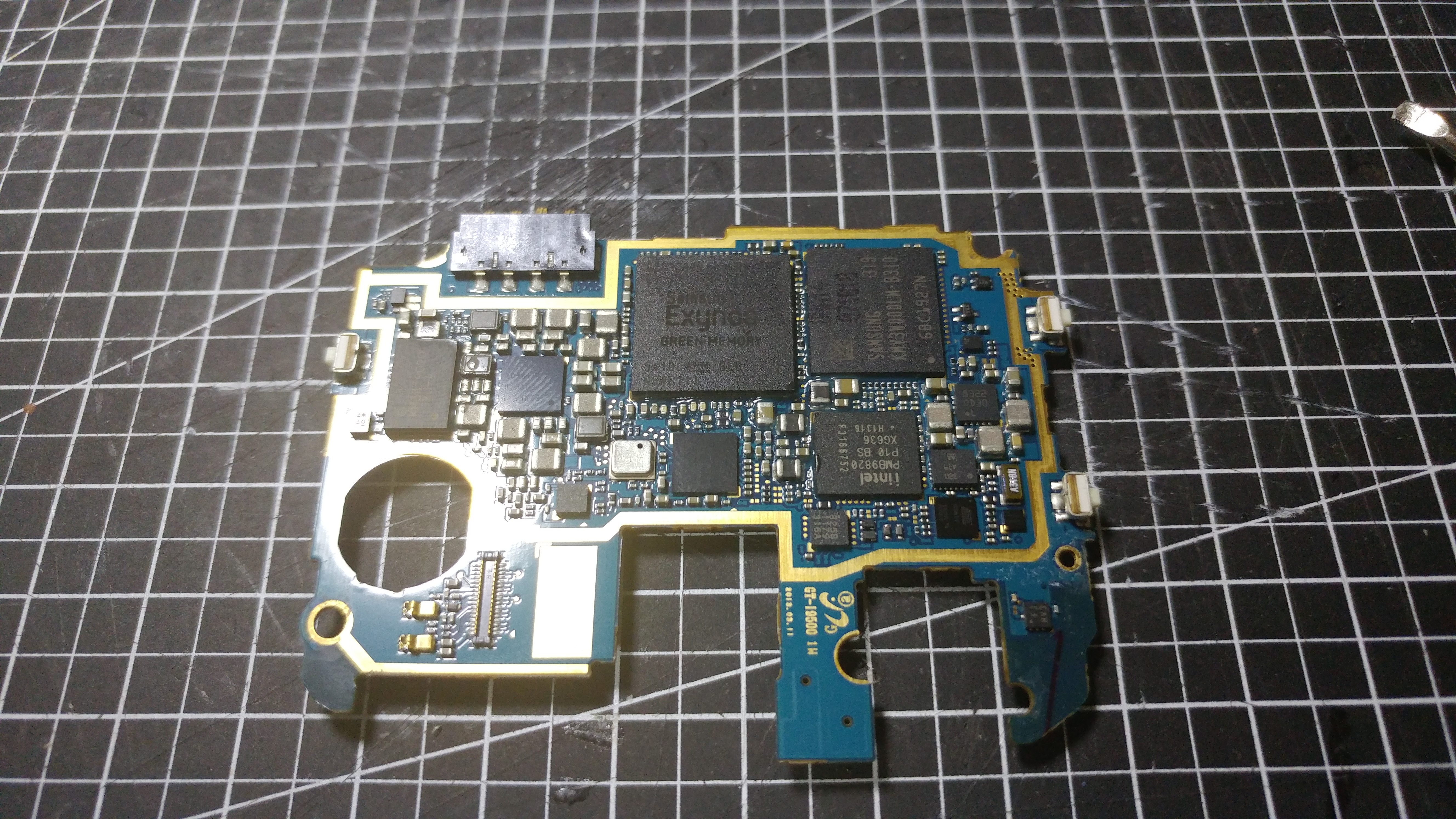

메인보드 입니다
여러 커넥터 연결부가 많이 보입니다

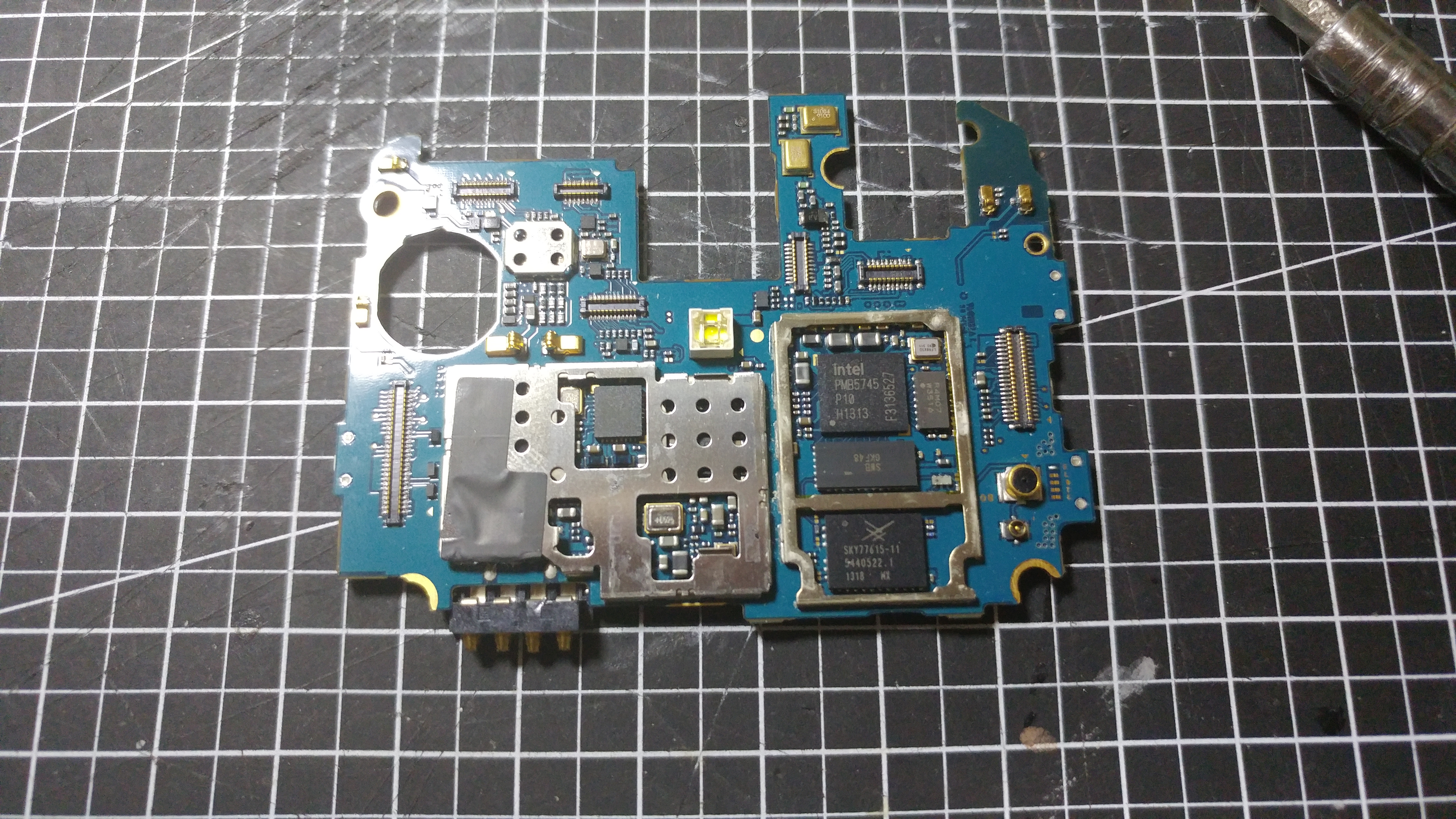

메인보드 쉴드를 벗겨보았습니다
인텔칩과 뭔 이상한 칩이 보입니다
이쪽은 이따가 알아보고 뒷면을 먼저 봅시다

뒷면입니다
글로벌 모델답게 엑시노스를 사용합니다

일딴 이 엑시노스부터 살펴보도록 하겠습니다

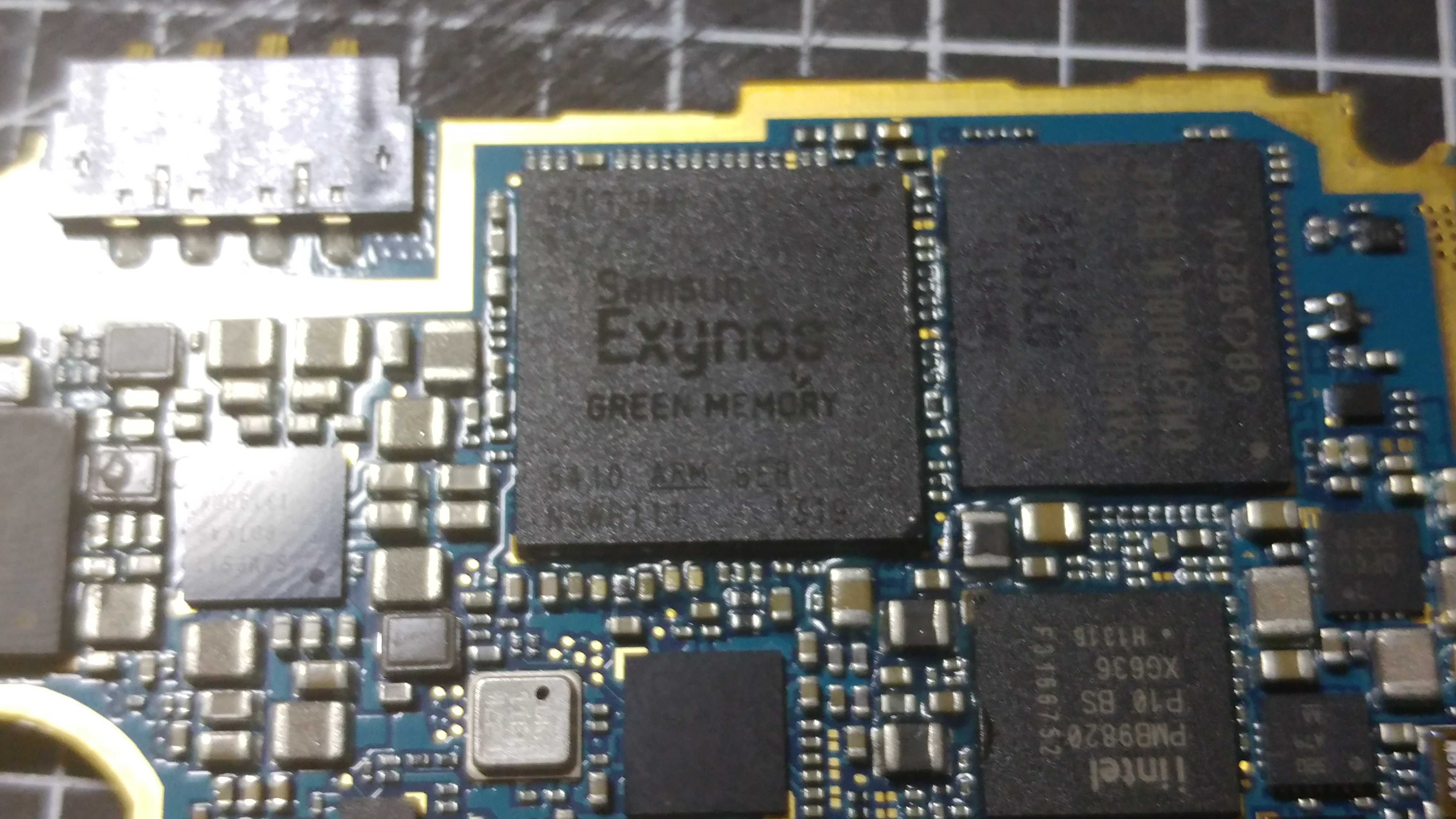

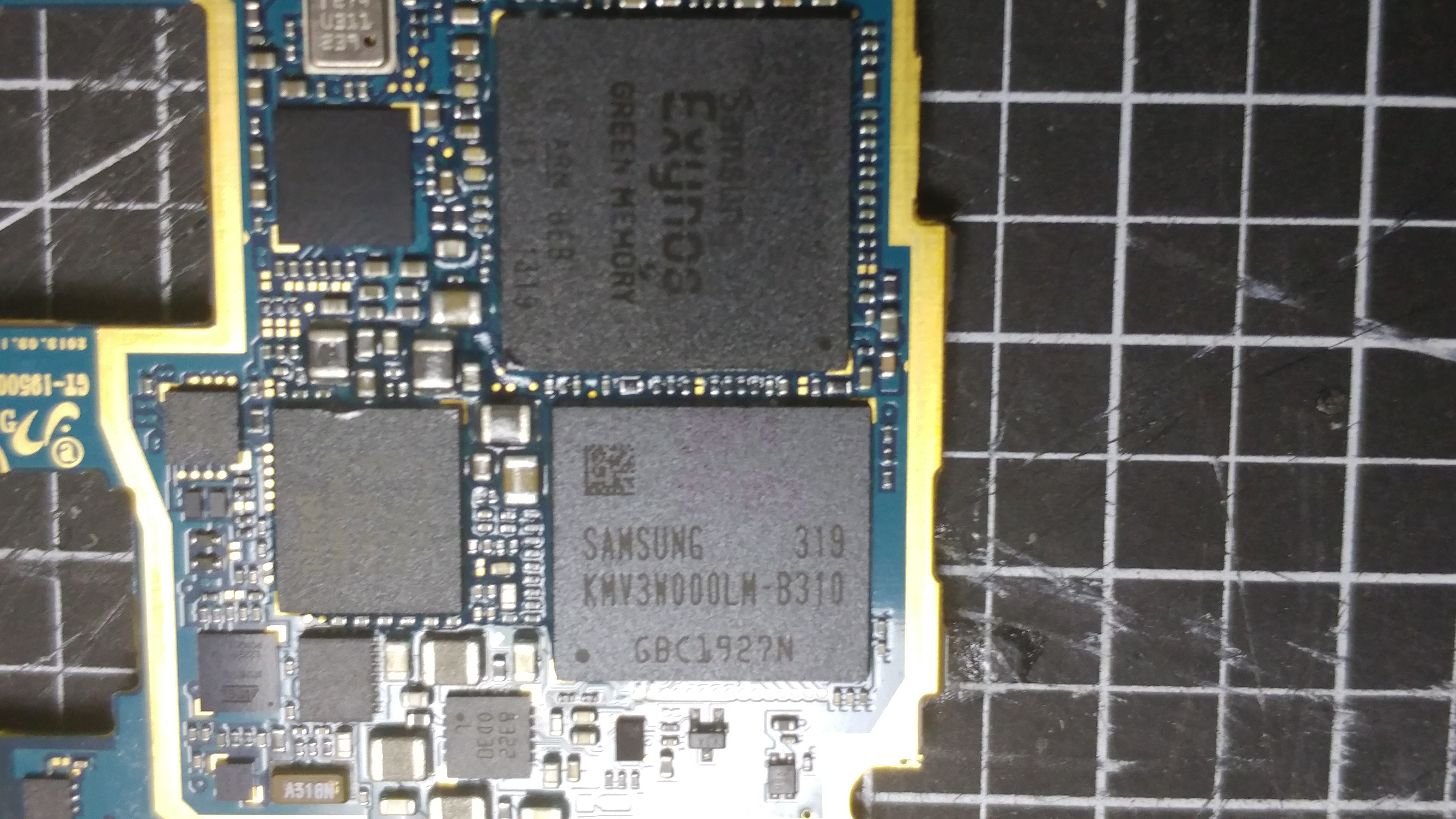

엑시노스 5 옥타 (5410) 입니다
ARM big.LITTLE 기술이 들어가 있습니다
ARM Cortex-A15 MP4 1.9GHz와 ARM Cortex-A17 MP4 1.3GHz를 묶은것 입니다
GPU는 Power VR SGX554 MP3 533MHz 입니다

여기에 LPDDR3 2GB가 합쳐져 있습니다

16GB용량의 낸드 입니다

인텔 PMB9820입니다
Baseband 칩 입니다
노트3에도 들어간걸로 알고있습니다

이제 다시 앞면을 보겠습니다

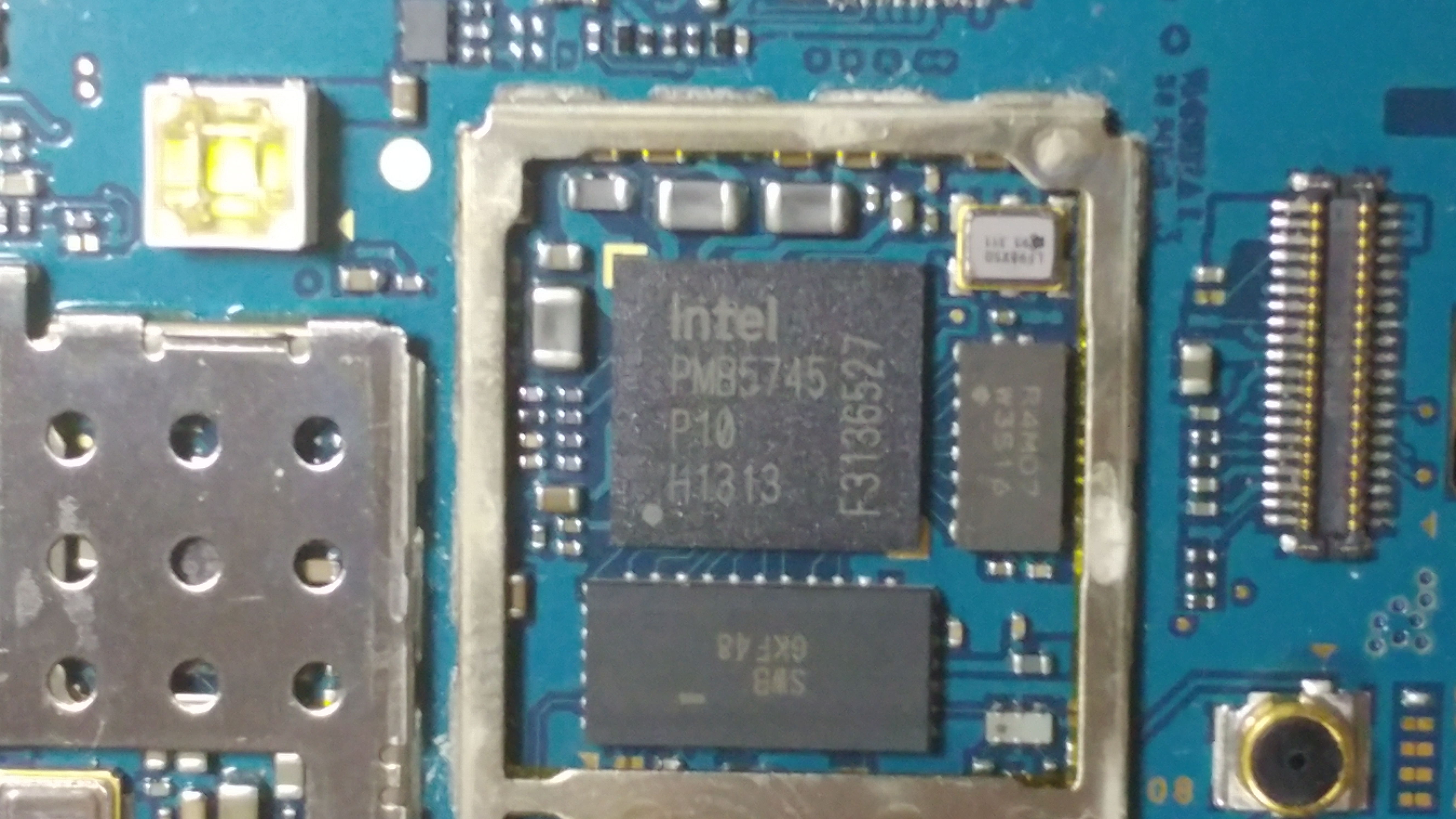

인텔 PMB5745입니다
중간주파수? 용 칩 이라 나오네요

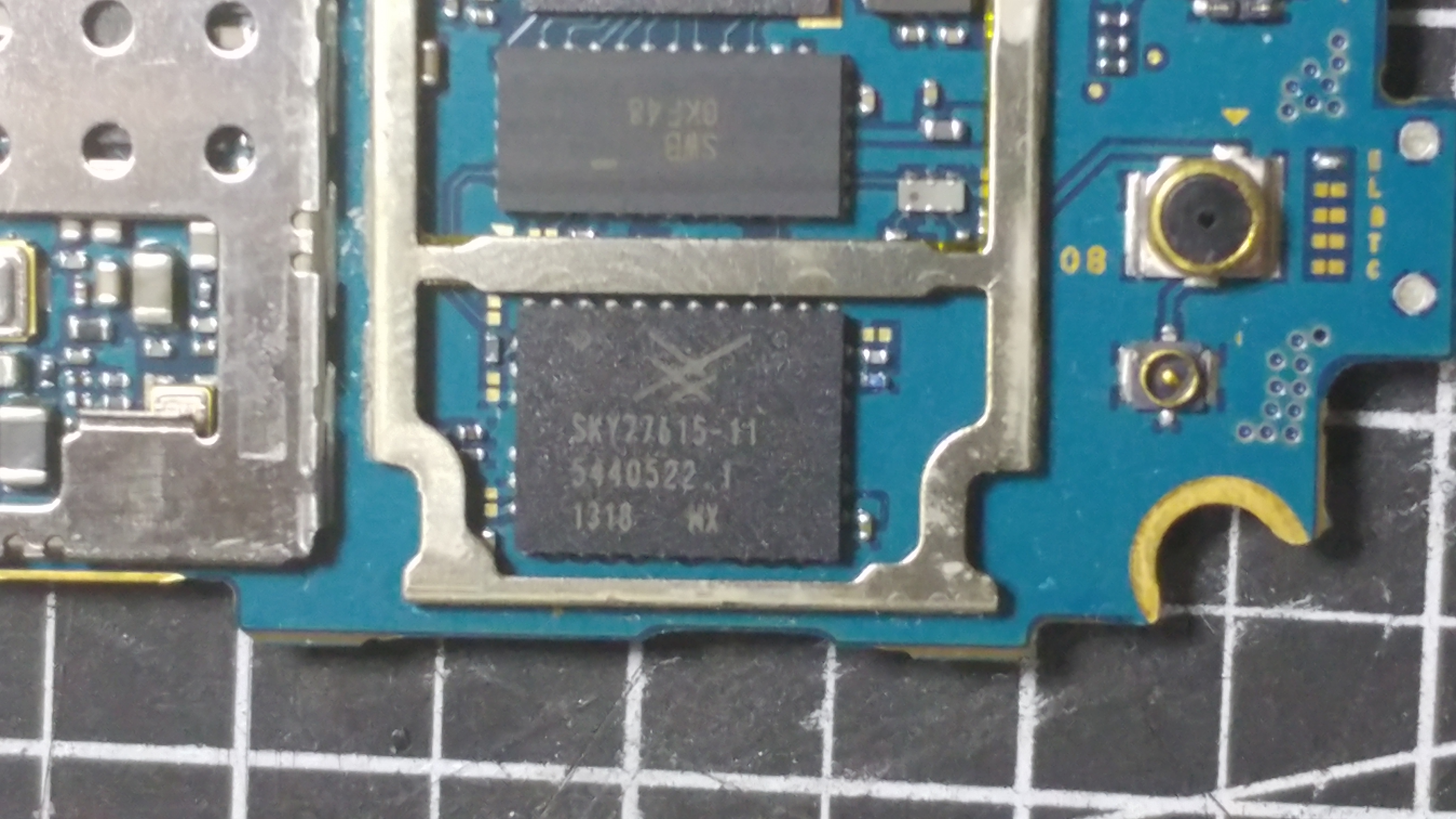

그 문제의 정체불명 칩 입니다
SKY77615-11
파워앰프 칩으로 나오네요

그 문제의 카메라 입니다
혹시나 했는데 역시나 빠져버렸네요;;

기판을 빼고 남은자리 입니다
휑~합니다

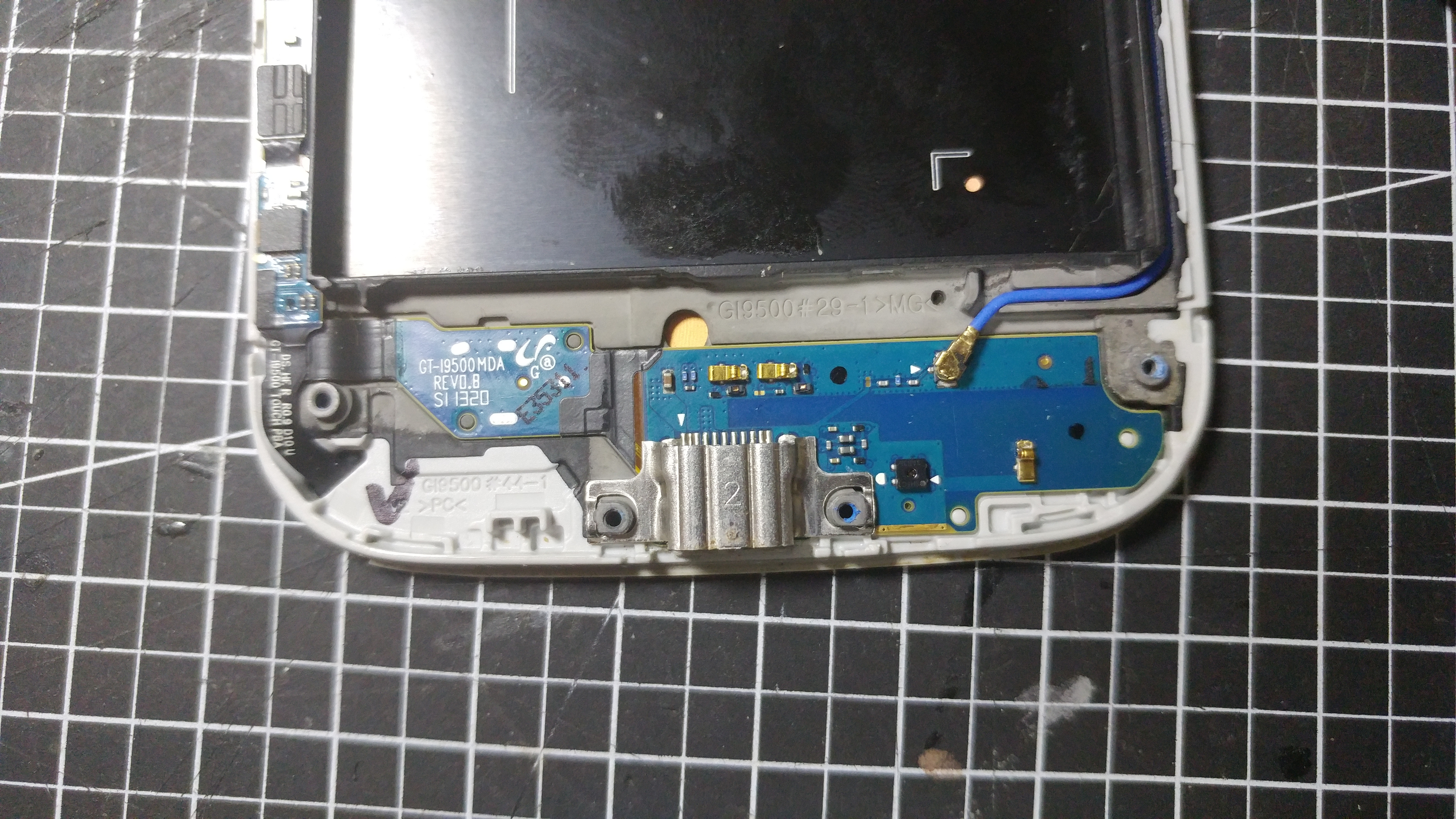

하단부 입니다
특별한 칩은 안보이고 마이크로 5핀 단자만 보입니다

조립후 남은 커넥터 입니다
아마 서비스센터에서 쓸것같은 부분입니다

갤럭시 수집이 어느정도 되가고 있습니다
이제 S와 S3 그리고 S8이후 모델만 구하면 될것같습니다
