wevo 유뮤선 공유기 분해

오래전 득템해온 Wevo 유무선 공유기 입니다
모델명은 W723GL입니다

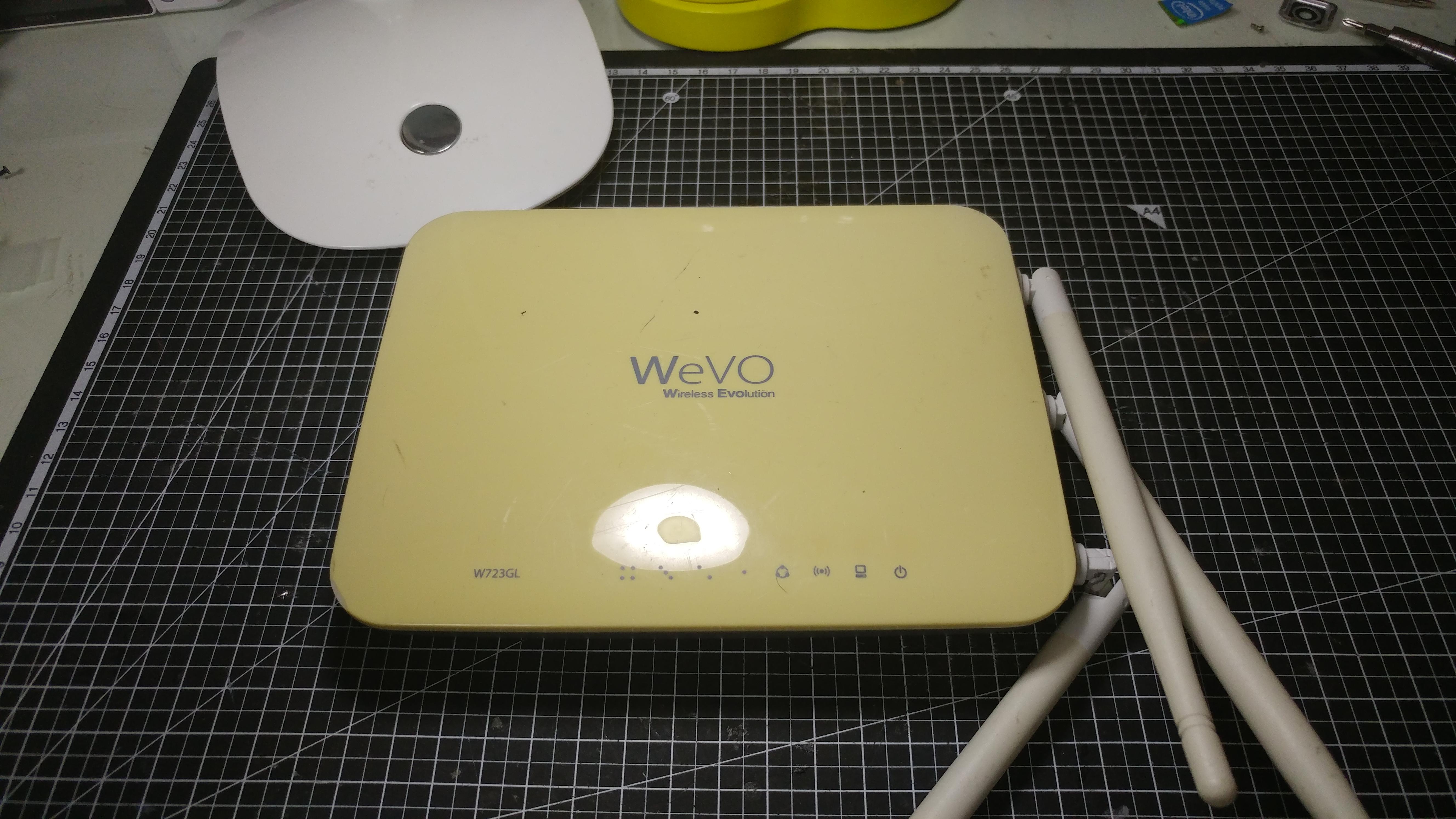

이 기기의 상판입니다
햇빛을 받아서 인지 상판 플라스틱이 누렇게 변색이 되었습니다

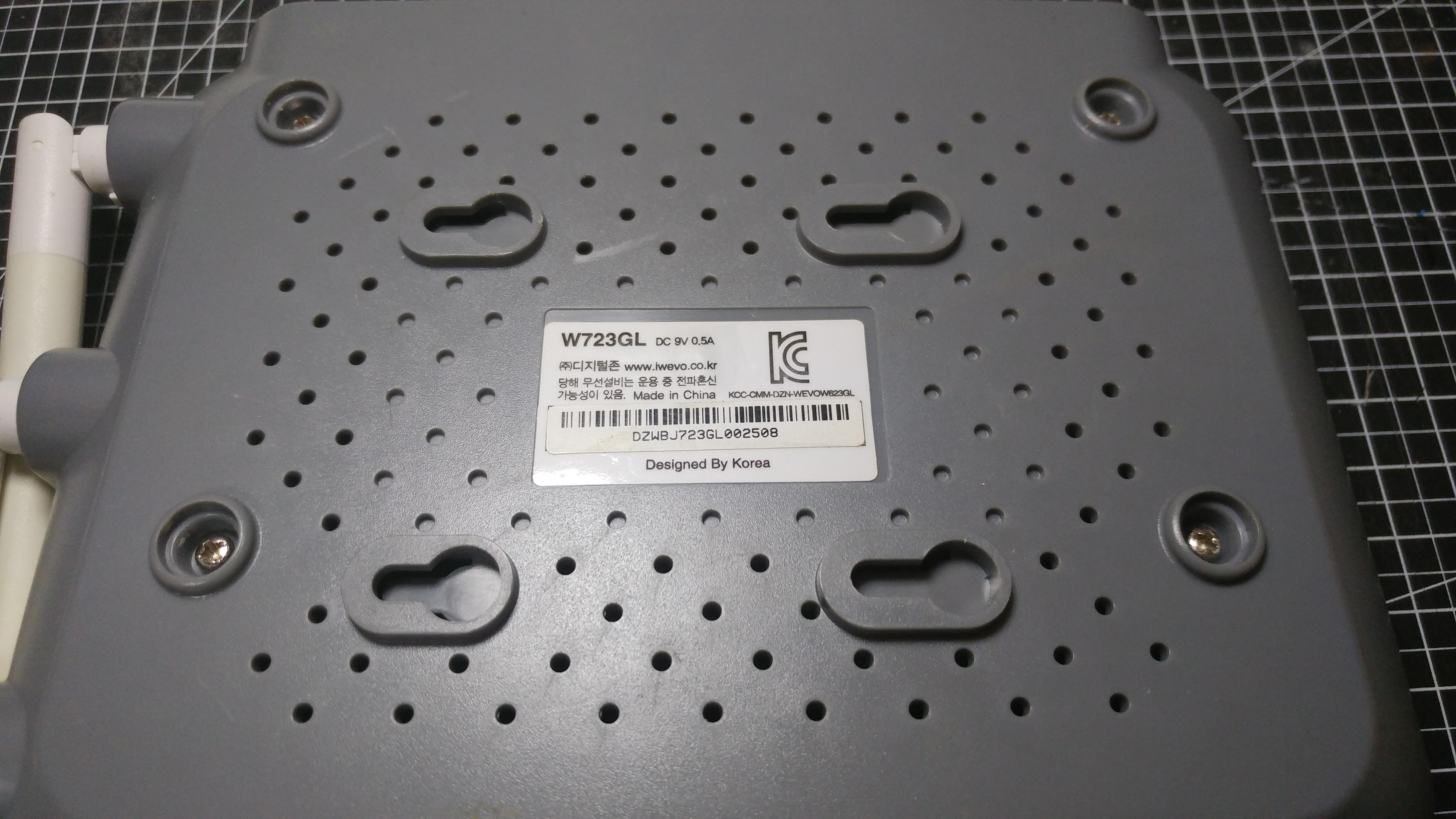

이 기기의 하판입니다
스티커와 통풍구 그리고 벽에 걸수있는 홀이 나있습니다

사실 이녀석은 바로 굴려도 나쁘지 않지만 저 안테나가 망가져 있고
무엇보다 이미 집에는 저것보다 좋은 잎타임제 공유기가 돌아가고 있어서 스페어용으로 남겨둘려 합니다

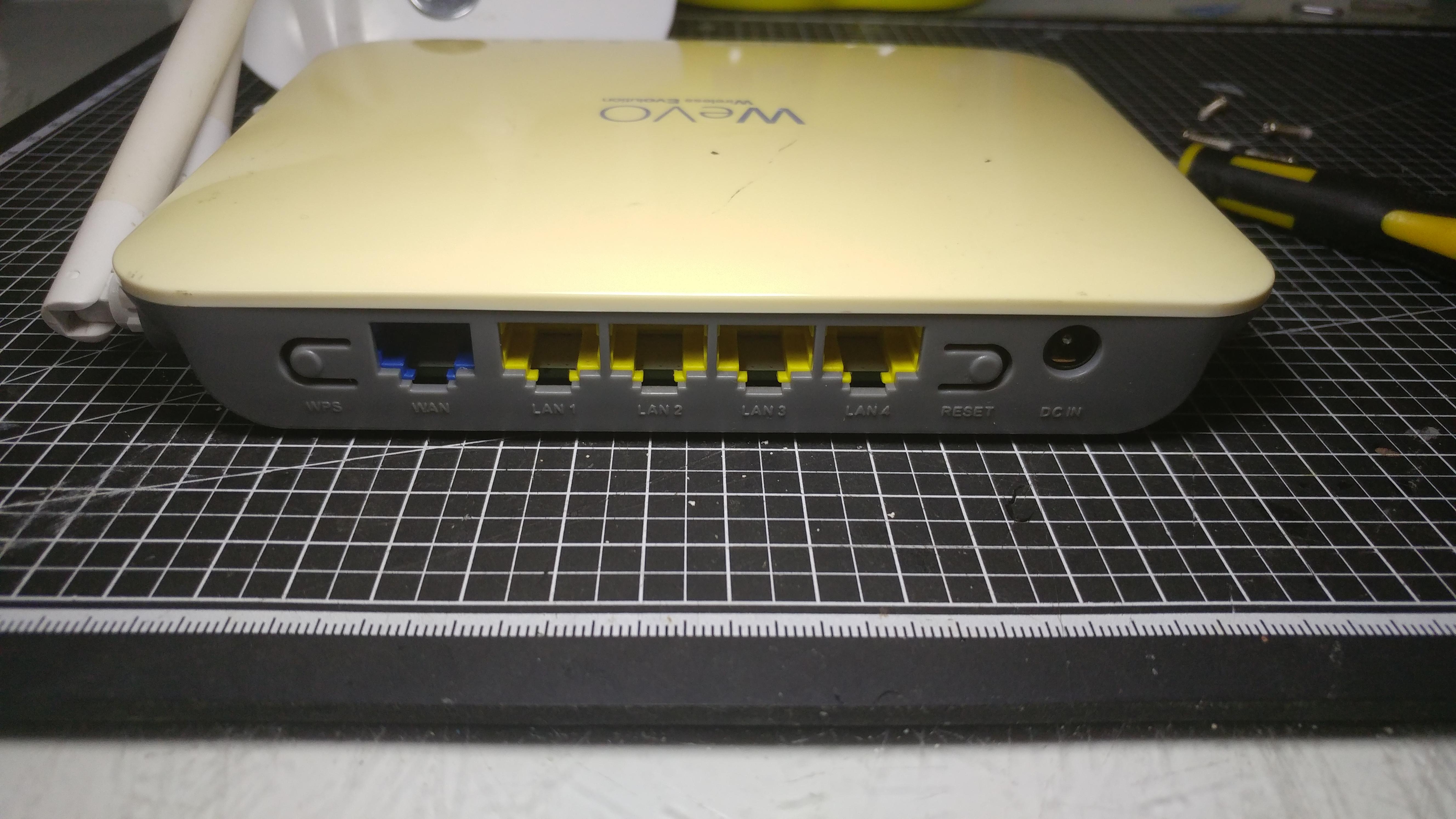

이 기기의 후면입니다.
다른 기기들과 마찬가지로 유선랜 4개를 지원합니다
전원입력은 9V 입니다만 대부분의 공유기들은 12V를 넣어도 내부 전원부에서 잘 걸러서 보내주기애 상관 없습니다

공유기를 열어보았습니다
후판 나사 4개만 풀면 간단하게 열수 있습니다

이 공유기의 핵심인 AP입니다 히잌! 꽃게칩
620Mhz로 작동되는 리얼텍의 RTL 8190 입니다
꺼뮈키를 켜보니 고급형 칩이라 나오네요 그래봤자 싱글코어

저 칩의 크기는 100원짜리 동전과 얼추 비슷합니다

위에 딸려있는 메모리 입니다
대체로 저렇게 생긴건 ram이라 봐도 좋습니다
어느 쇼핑사이트를 보니 저 메모리가 400Mhz로 작동하는 Sdram이고
용량은 256mbit 라 하네요
대충 환산하면 32MB입니다

플레시 입니다
저 칩 안에는 펌웨어가 담겨있습니다
용량은 4MB라 하네요

또 꽃게칩 입니다
와이파이 칩 입니다
검색하니 저 칩이 들어간 와이파이카드가 잔뜩 나오네요

전원부 입니다
나름 튼실하게 잘 만들어져 있습니다
"진짜" 저가형 공유기를 보면 저것조차도 안해놓은게 수두룩 합니다

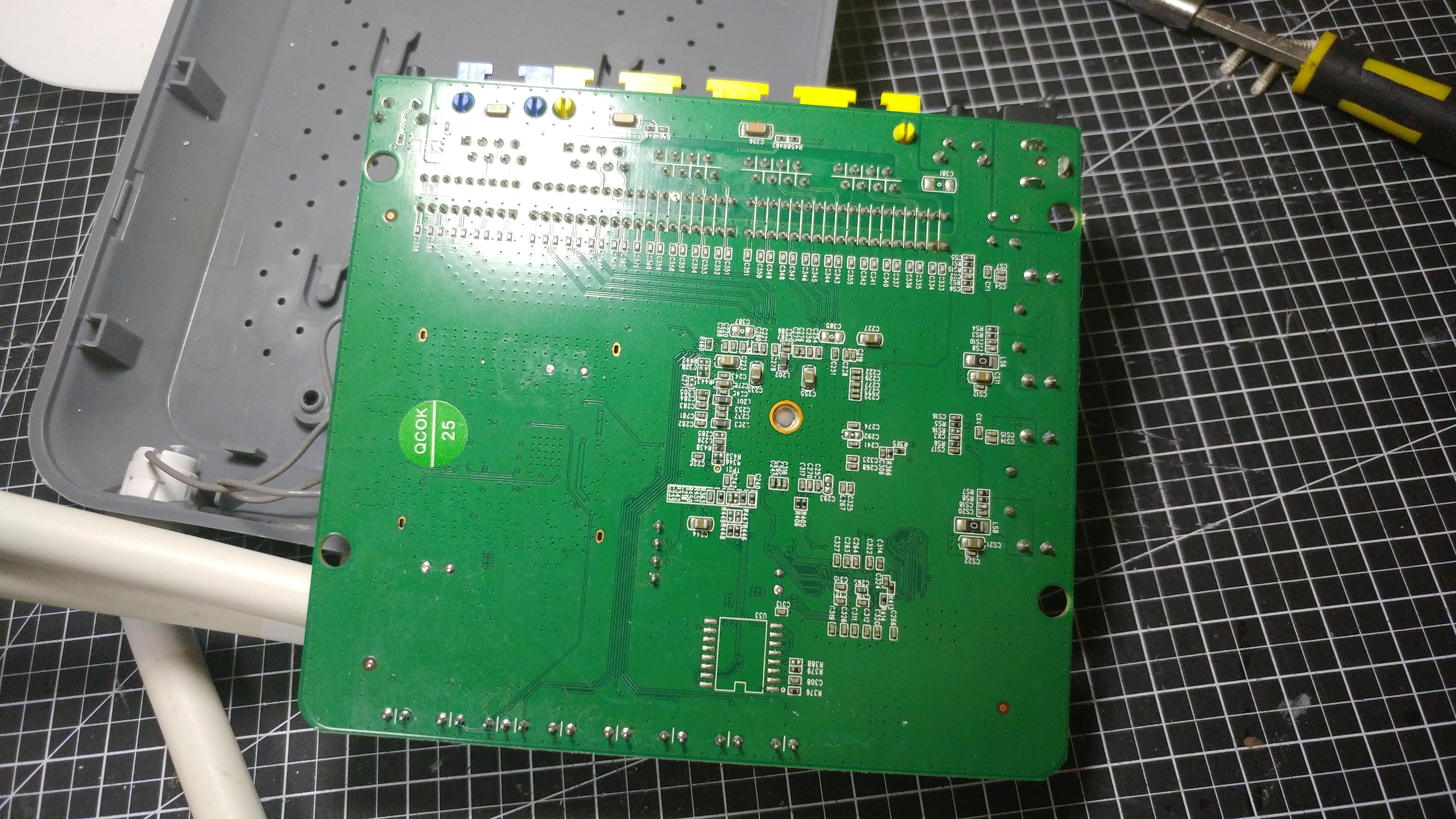

이 공유기의 뒷면입니다
다른 공유기들처럼 깨끗합니다

이 공유기는 보관했다가 기존 공유기가 맛가면 임시로 써야겠습니다
