유무선 공유기 분해

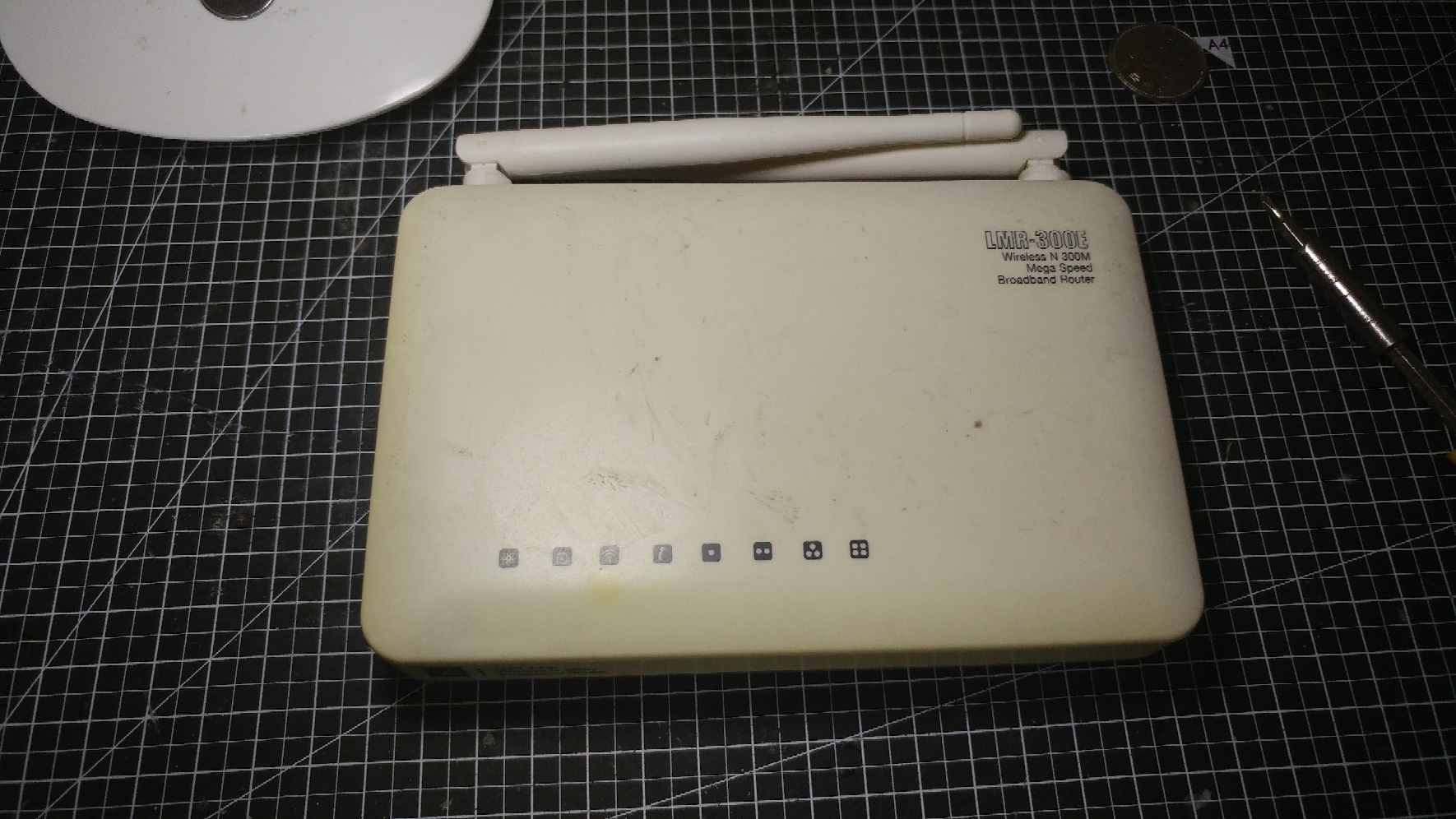

어느 제조사에서 만들었는지 잘 모르는 안테나가 2개 달린 어딜 가든 흔하게 보일법한 평범하개 생긴 유무선 공유기 입니다

인터넷에 검색을 해봐도 정보가 그리 많이 나오지 않습니다
아아 이거 내부 칩 자료 찾기가 상당히 힘들것 같군요
일딴 분해를 해봅시다!

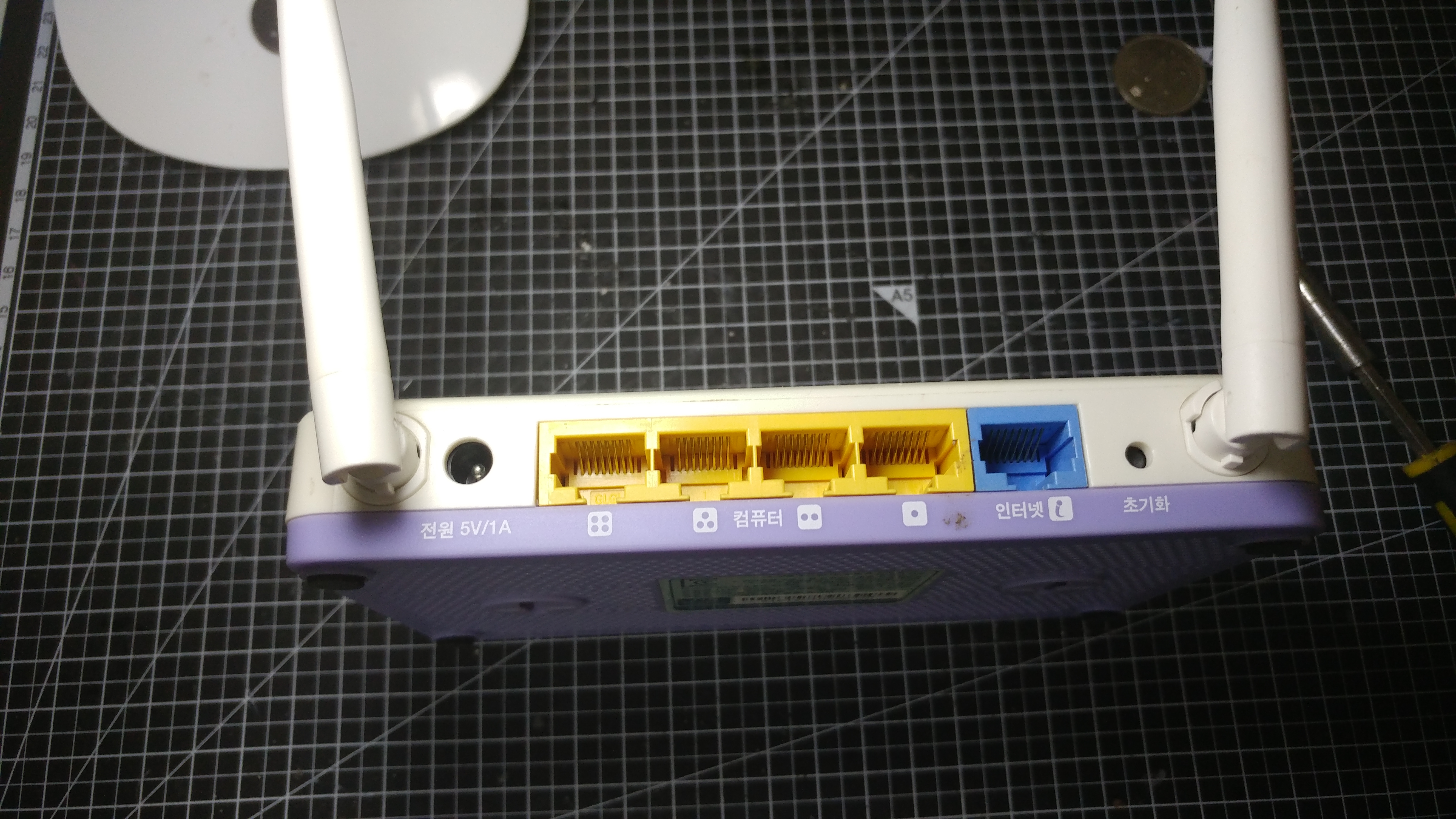

분해를 하기전에 일딴 뒷부분을 봅시다
오른쪽부터 리셋버튼, 인터넷 연결 단자
인터넷 출력(?)단자 4개와 전원연결을 위한 어뎁터 연결단자가 보입니다
어느 비슷한 중저가형 공유기와 비슷한 구조입니다

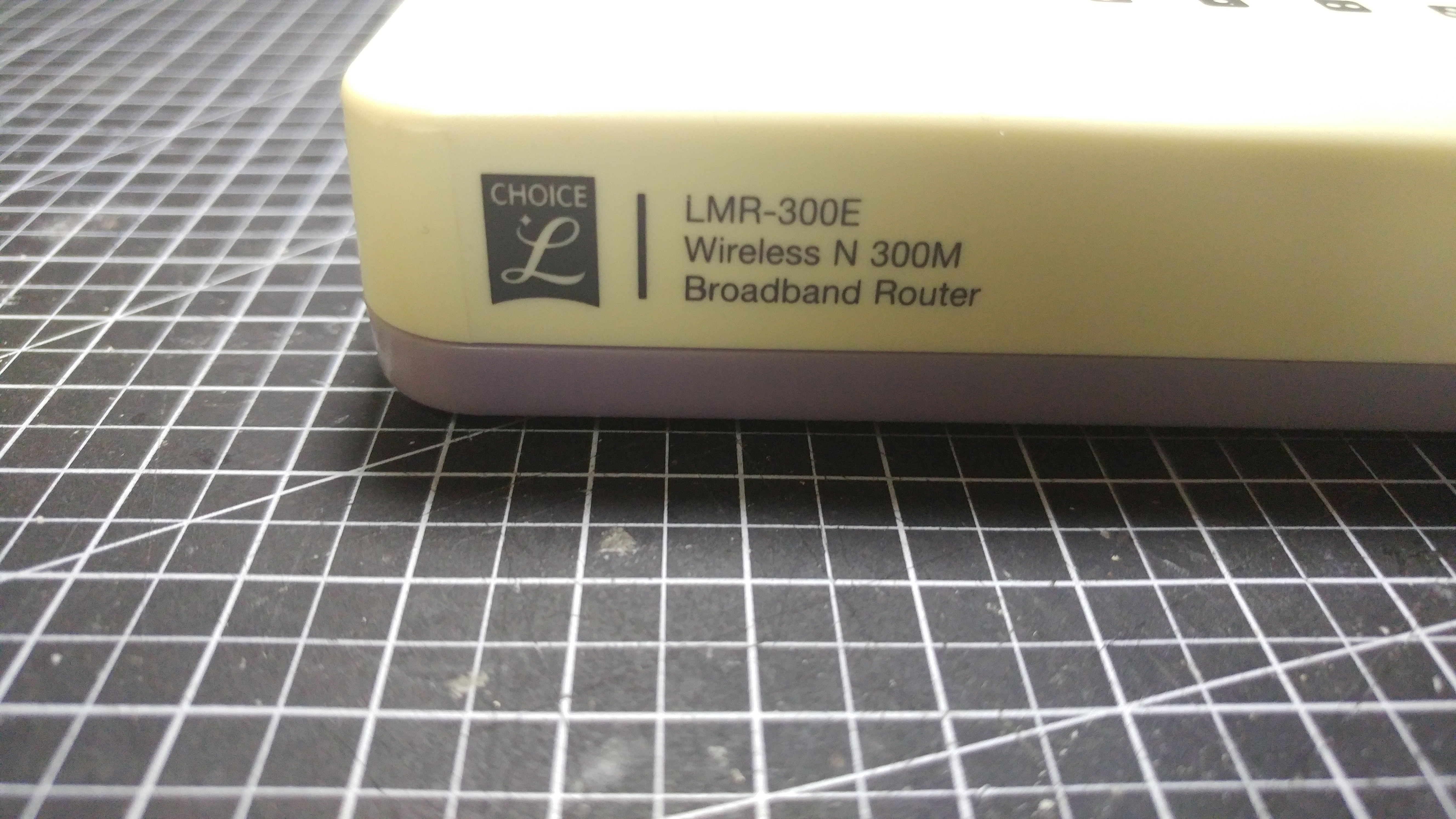

후면입니다
제조사와 모델명등 여러 정보를 알수 있습니다
이제 볼건 다 봤으니 분해를 해봅시다

하판을 따봤습니다
지난번 공유기는 칩 콘덴서 몇개라도 붙여놨는데 이건 그런것도 없네요

아 그리고 저기 측면에 WPS를 위한 버튼이 보이네요

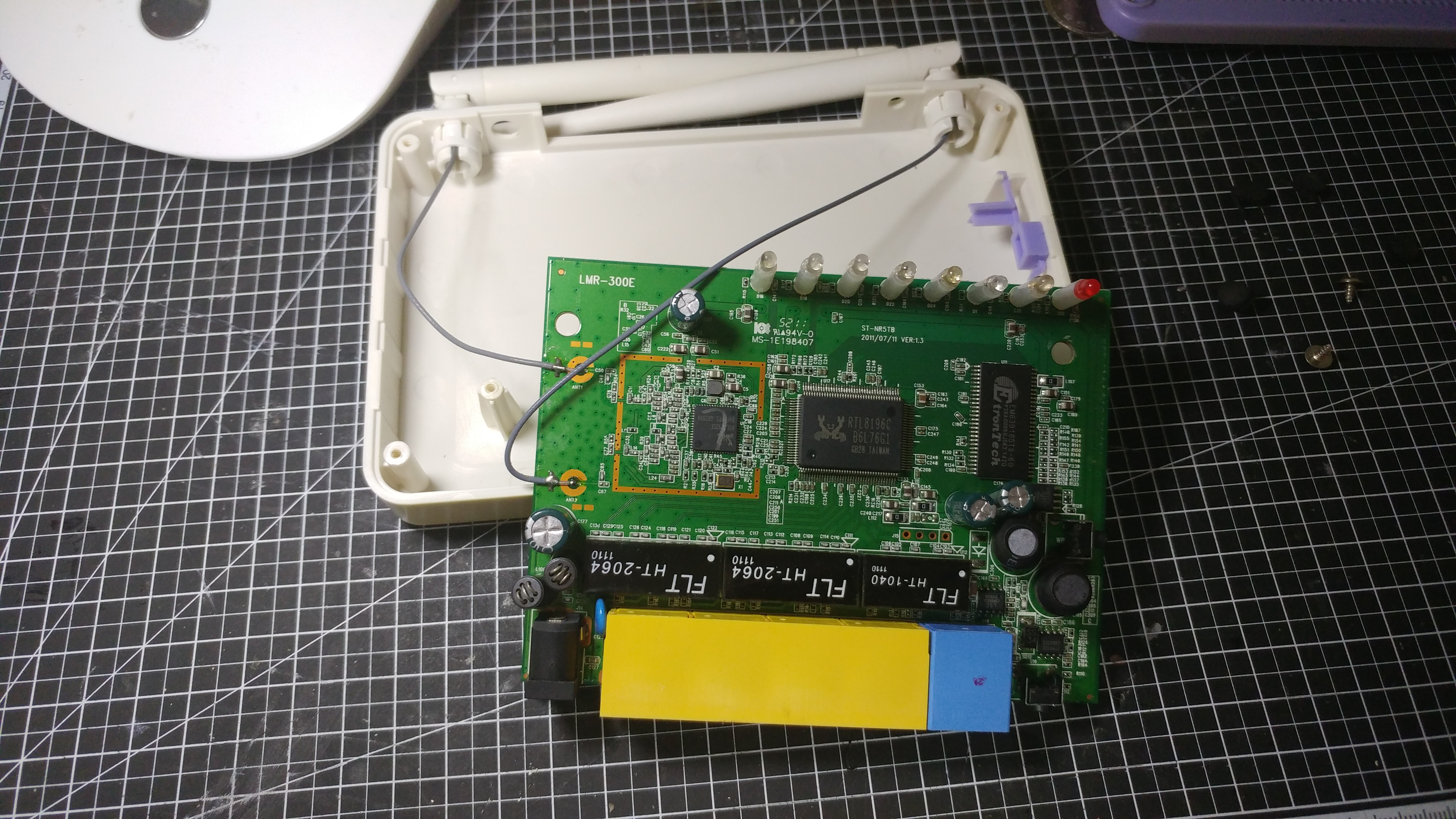

나사 2개를 풀고 메인보드를 뒤집어봤습니다
알차다고 해야할지.. 잘 모르겠습니다

먼저 이 공유기의 CPU를 살펴보도록 하겠습니다
꽃게 맛집인 리얼텍의 RTL 8196C입니다
꺼무위키에 따르면 저가형, 보급형, 성능과 호환성이 나쁘다고 나왔네요
작동클럭은 390Mhz
당연히 싱글코어 입니다

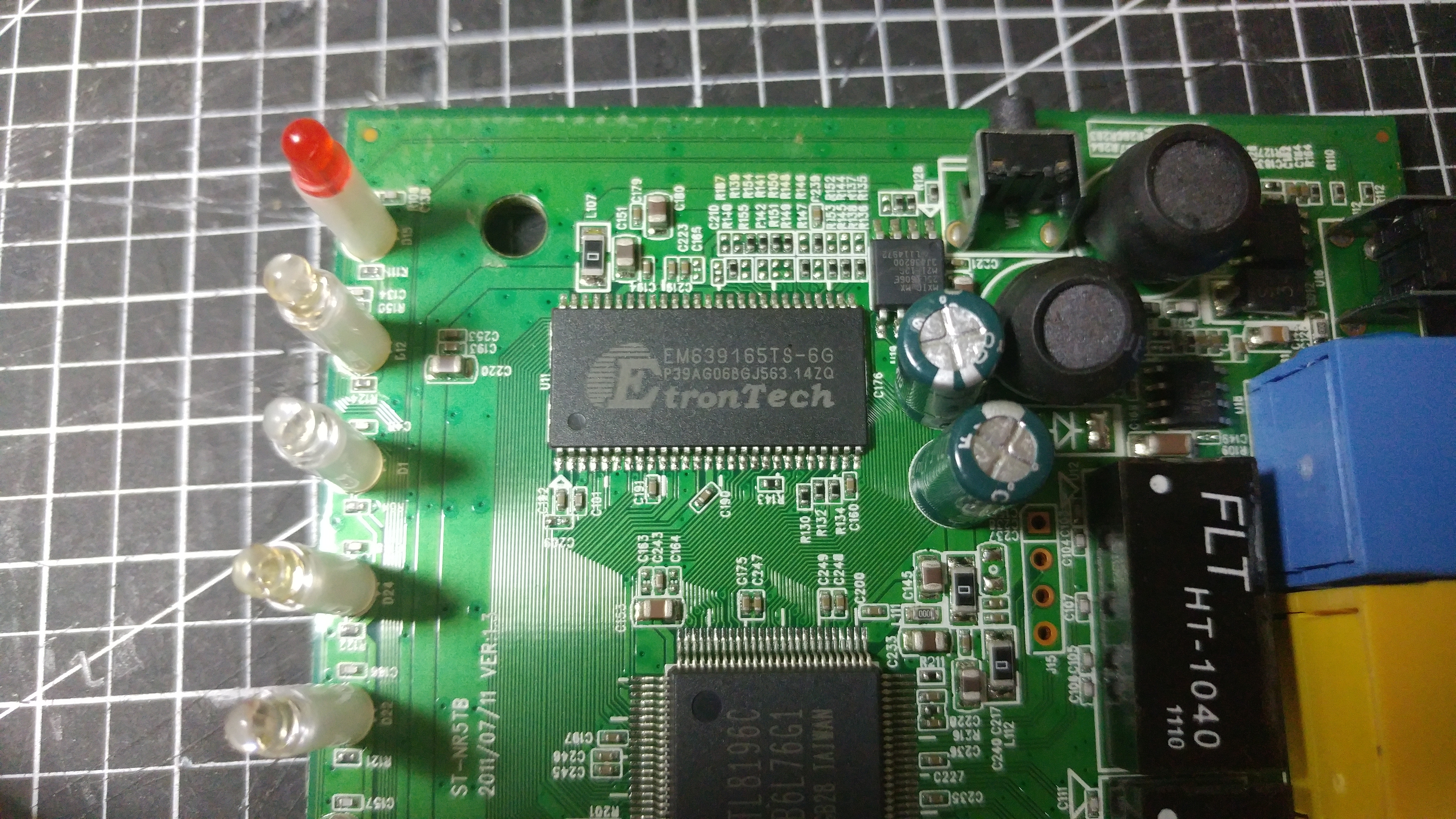

메모리 입니다
128 메가비트 DRAM입니다 16MB짜리 입니다

오른쪽 상단에 코딱지만한 플레쉬도 있네요
아마 4MB로 추정이 됩니다

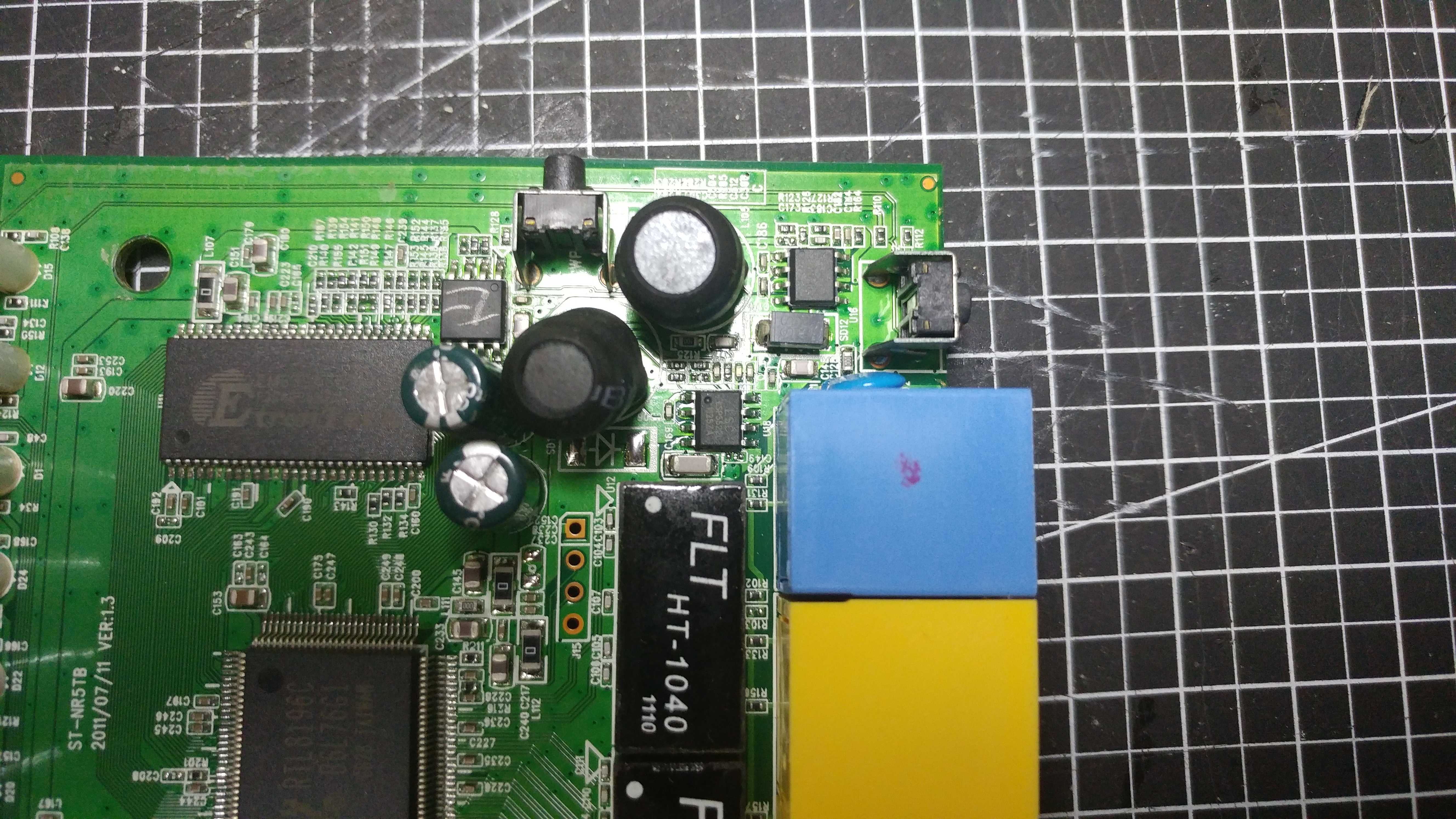

전원부 입니다
튼실?해 보이기는 하네요

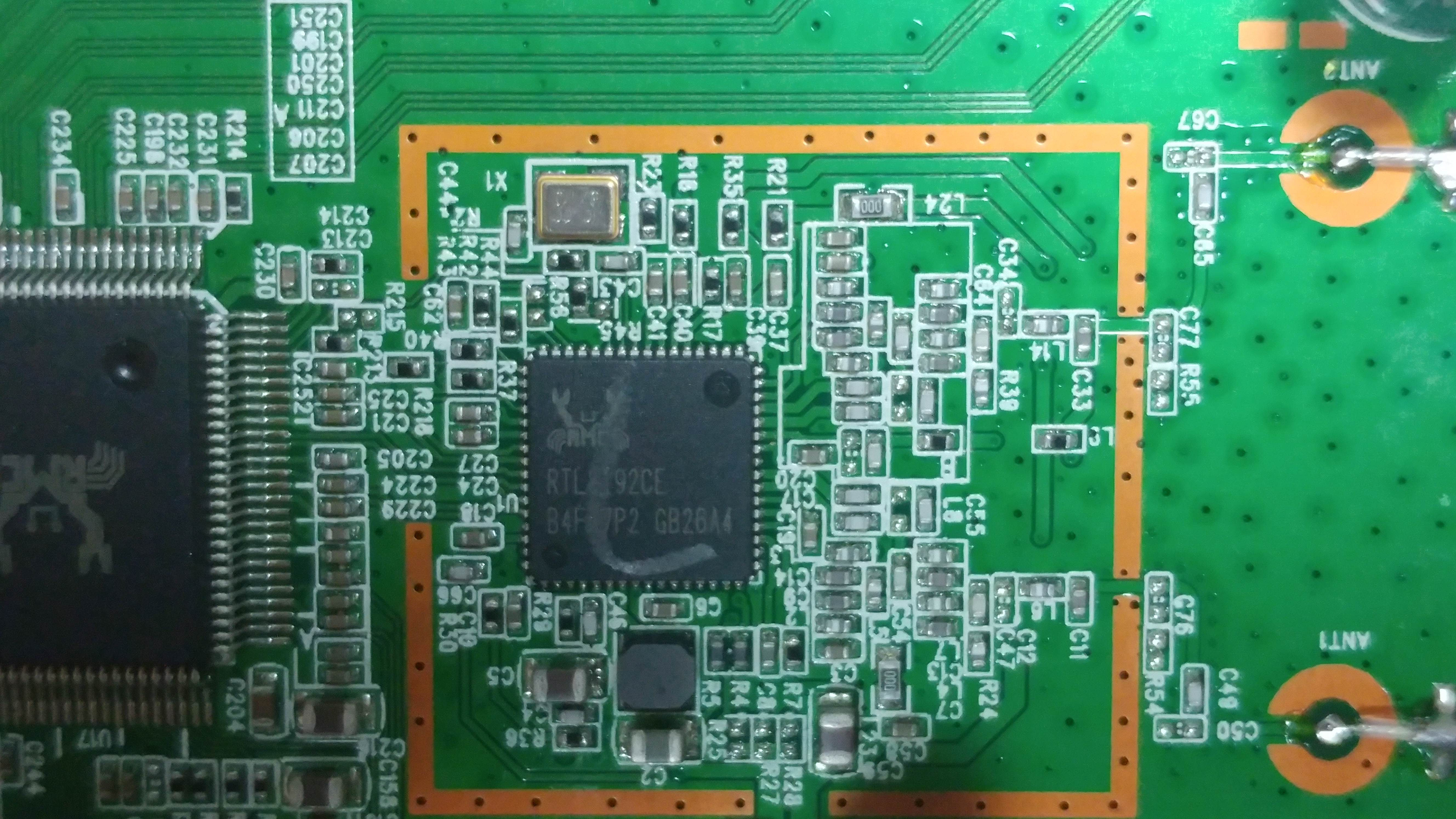

RF증폭부 입니다
꽃게칩이 사용됬군요
다른 공유기에도 저 회로와 칩은 흔하게 쓰였습니다
그러니 따로 조사는 안할 예정입니다

저녀석이 지원을 한다면 멀티브릿지 모드로 굴려봐야 겠습니다
지원을 안하면 그냥 부품 추출을 위한 제물이 되는거구요
