블랙박스 분해

작년에 주운 블랙박스 입니다
아이머큐리 오닉스? 라는것 입니다
주웠을때 내부의 터진 슈퍼콘덴서를 교체후
전원단자도 일반적은 5.5파이 단자로 교체해줬고
오늘은 그냥 갑자기 궁금해서 열어보았습니다

이녀석 상태는 정상작동 합니다

다만 SD카드를 전용 프로그램의 규격으로 포멧을 해줘야 인식을 하나봅니다
그냥 대충 굴러다니는 SD카드를 주워서 끼워주니 포멧하라고 난리를 칩니다

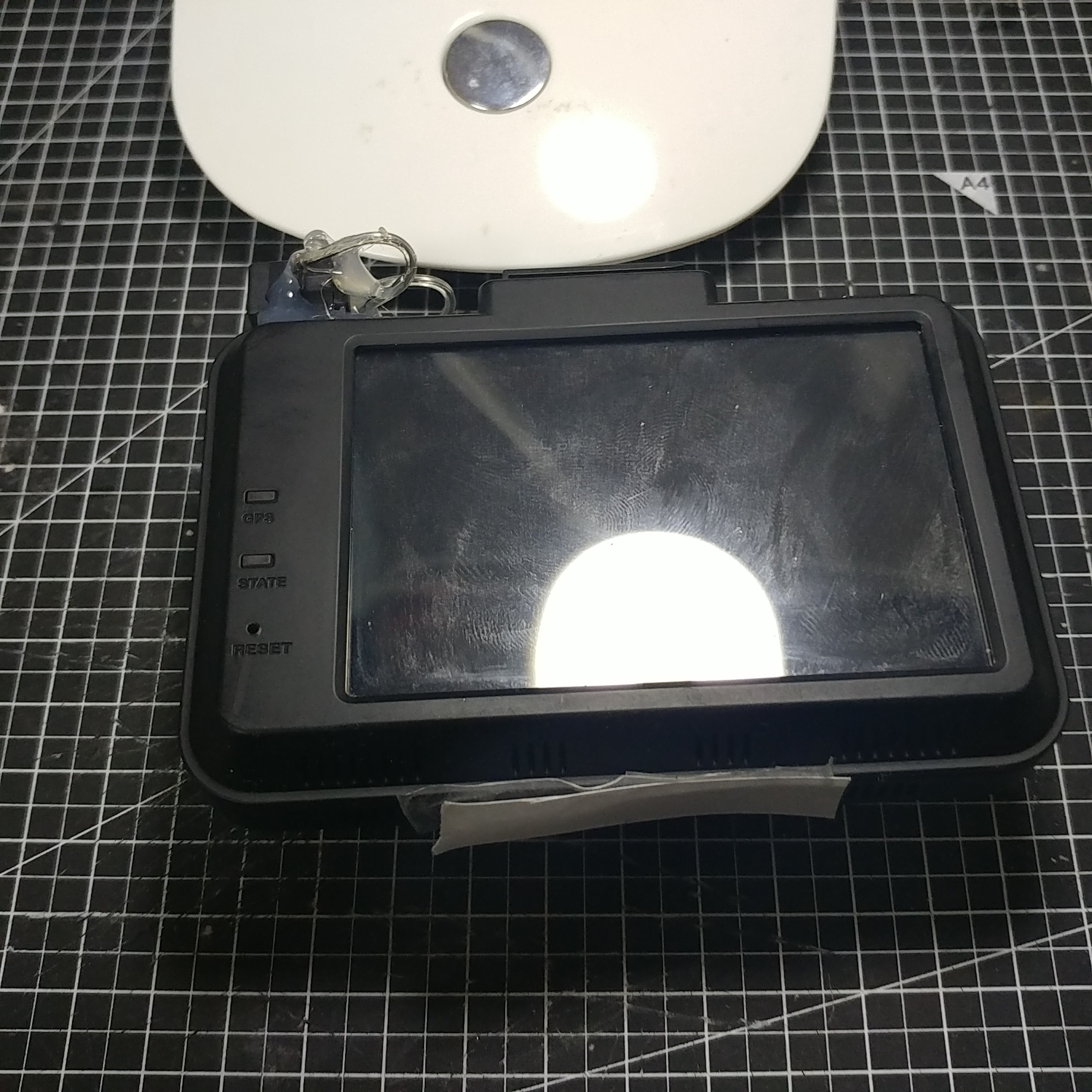

이녀석의 후면입니다
큰 터치액정과 리셋버튼 그리고 상태확인용 LED가 보입니다

후면 플라스틱을 때어보았습니다

이어서 전면도 분리해줬습니다
교체해준 슈퍼콘덴서가 보입니다

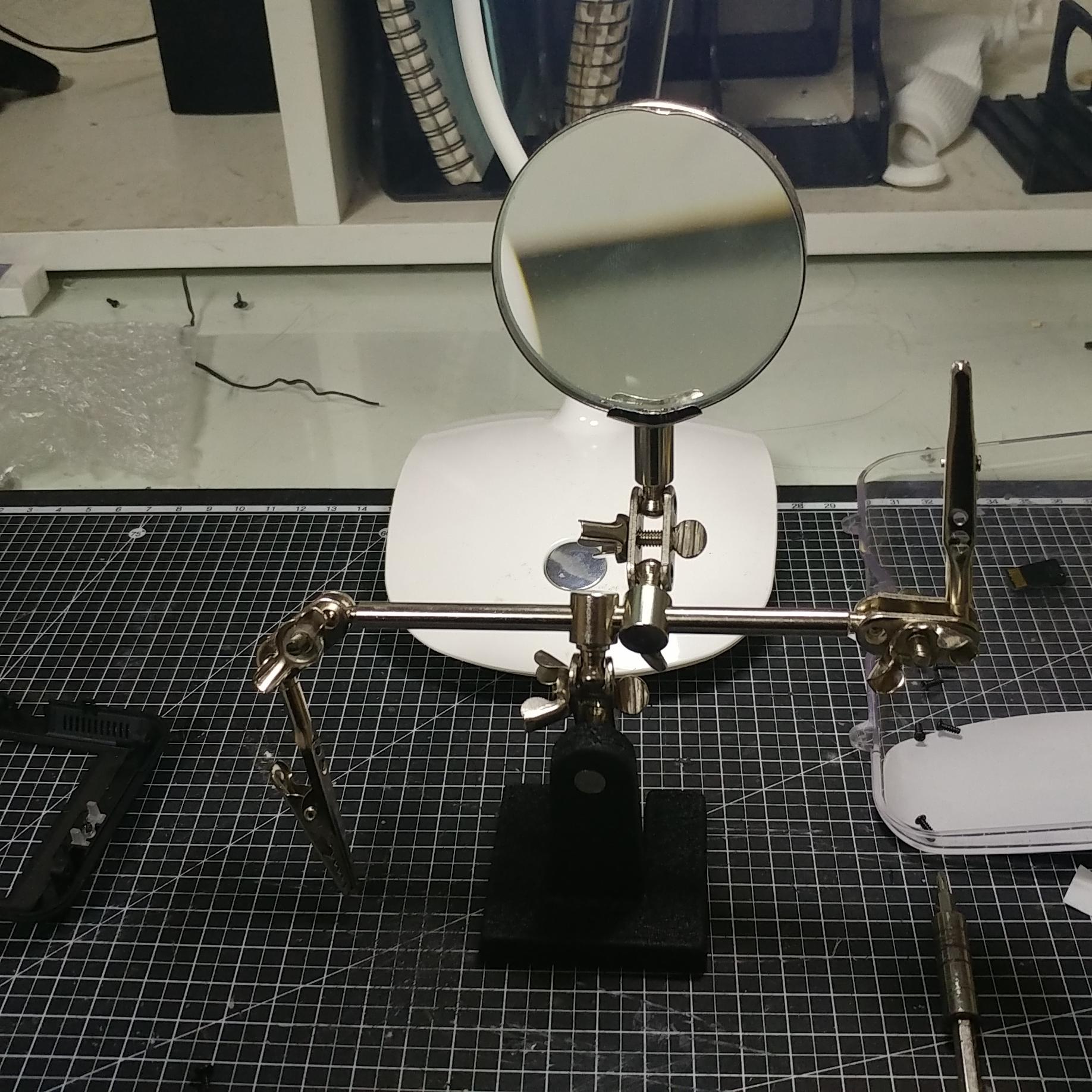

얼마전 4000원이라는 가격에 주워온 납땜보조공구 입니다
이걸로 카메라로 안보이는 부품을 찾아볼려 합니다

블박에 달린 카메라 입니다
분리가 가능합니다

CCTV처럼 나사산이 나있는 렌즈를 돌려서 포커스를 맞추는 방식입니다
지금은 나사고정제를 발랐나 안돌아갑니다

후면입니다
따로 컨트롤러 같은건 안보이고 그냥 단자만 보입니다

카메라를 제거한 기판입니다
깔끔하다면 깔끔하다 부를수 있을것 같습니다 (??)

스피커를 분리해 봤습니다
분리하다가 단자도 같이 떨어져서 망했어요

이녀석의 사양은 8옴에 0.5와트? 되는것 같습니다
음질은 당연히 별로입니다

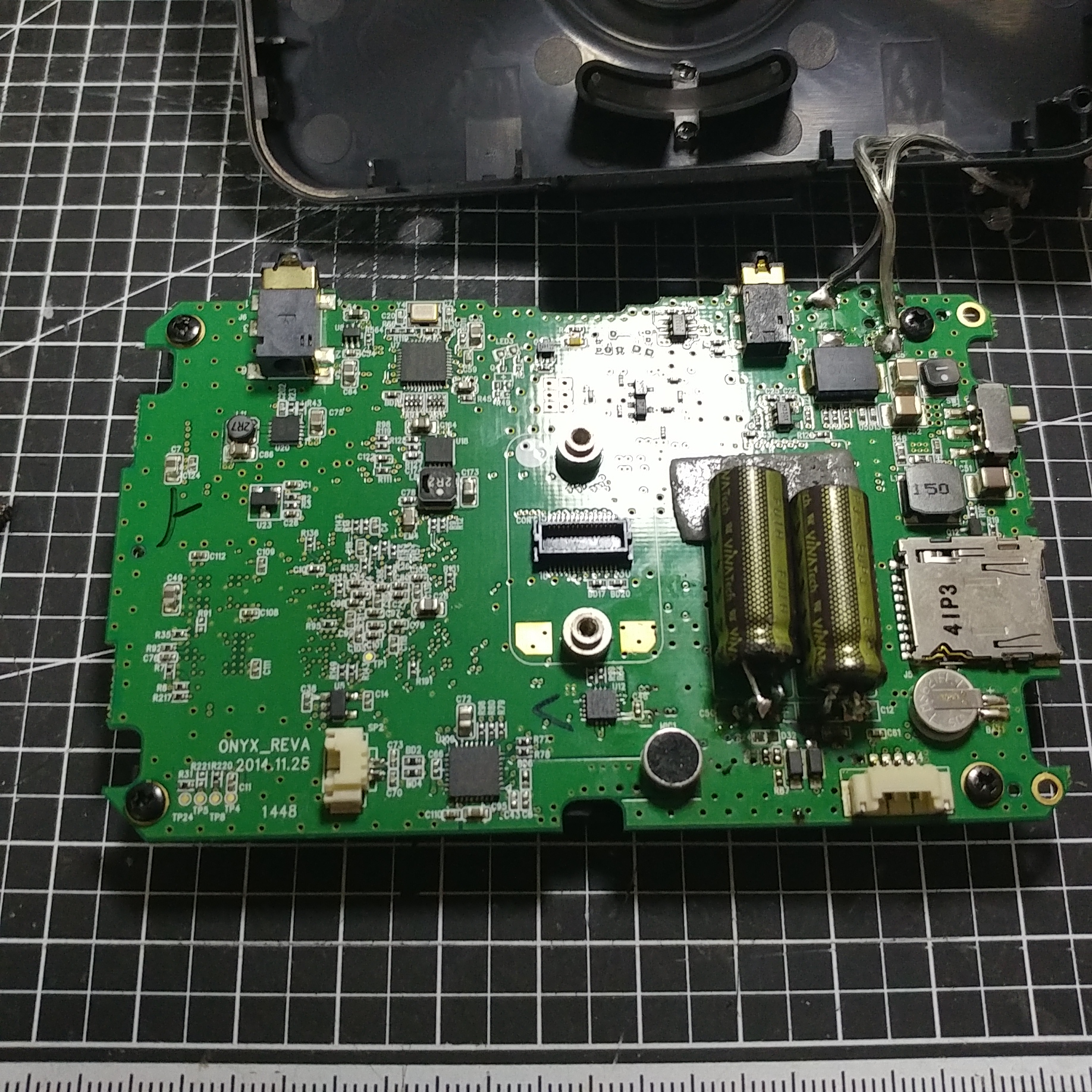

소리 녹음용 마이크와 칩 입니다

칩은 꽃게로 유명한 리얼텍 ALC5633 입니다
구글링 결과 오디오 관련 칩셋으로 나옵니다
이 블랙박스가 음성으로 안내를 해주던데 아마 그 음성을 위해 달아놓은것 같습니다

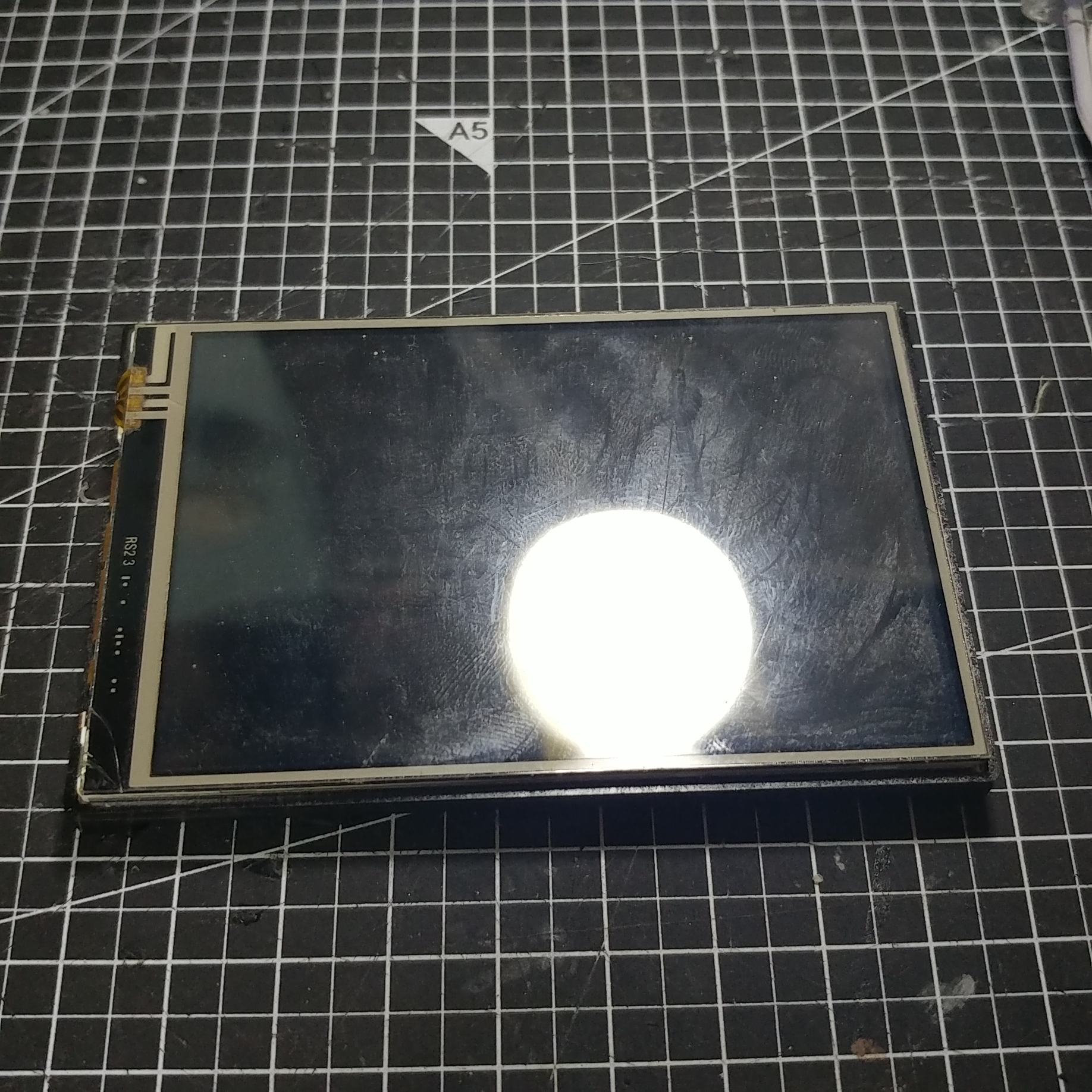

액정입니다
터치패널과 함깨 붙어있습니다
크기는 3.5인치 입니다
오래전 피쳐본보다 훨씬 큰 화면입니다
성능도 훨씬 좋다 카더라

후면입니다

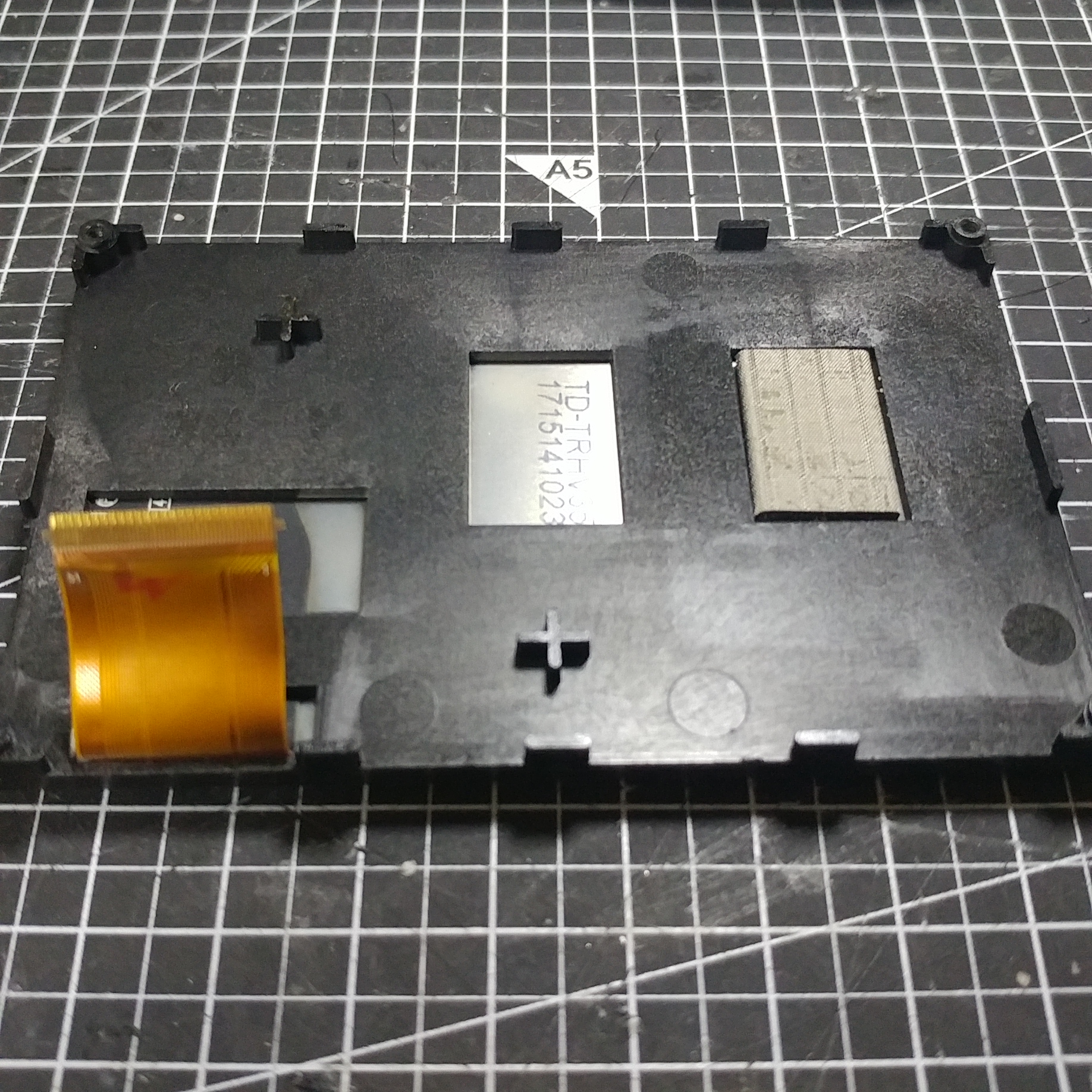

플라스틱 케이지에 싸여맀고
양면테잎으로 고정된것 같습니다.
때어내면 왠지 액정이 깨질것 같기에 그냥 놔둡시다

케이블은 터치패널과 액정이 같이 연결이 되어있는 형식입니다

후면입니다
깔끔합니다

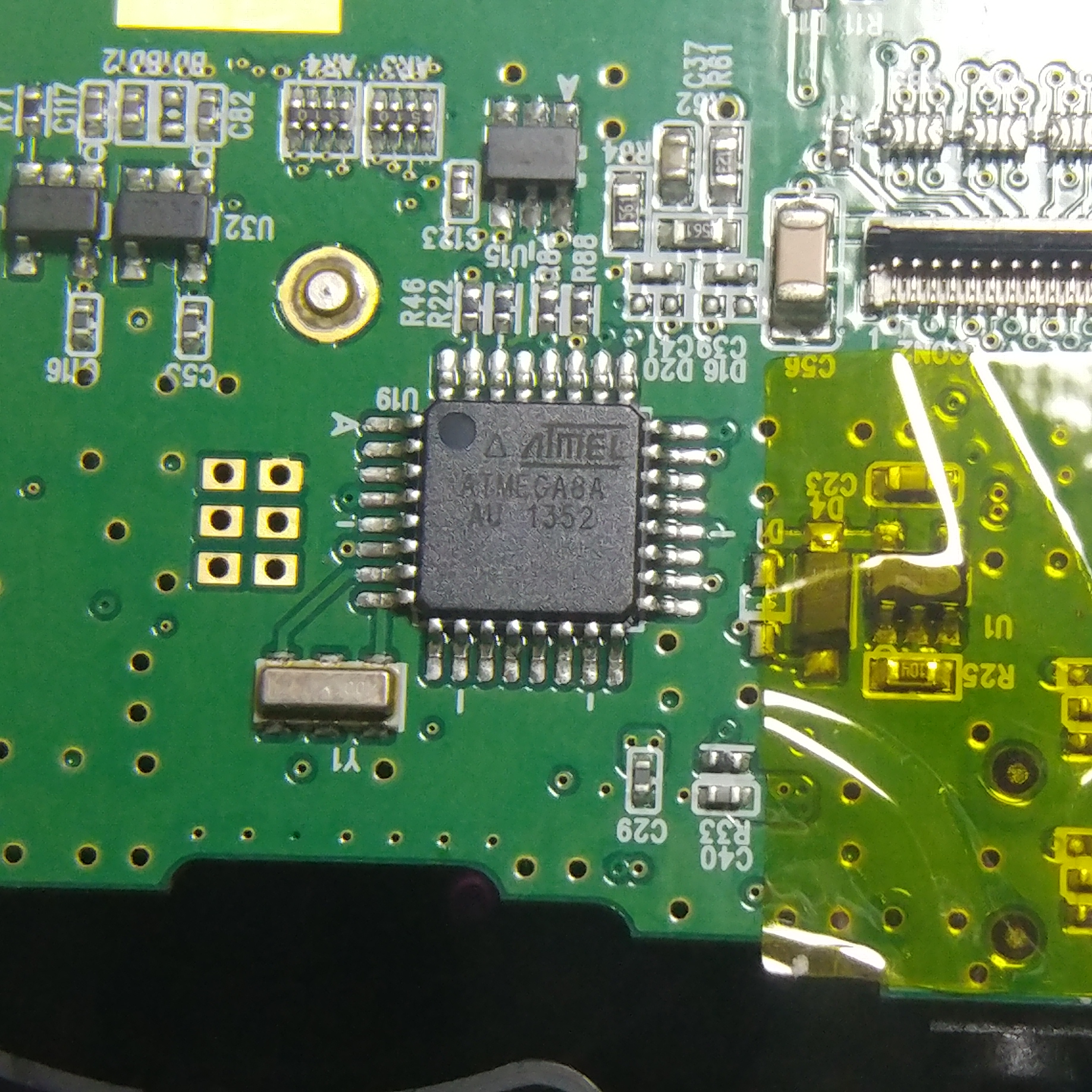

ATMEGA8A AU 1352 입니다
프로그래머블 ic? 라네요
아마 저 칩에 프로그래밍을 해서 특정 동작을 수행시키는것 같습니다

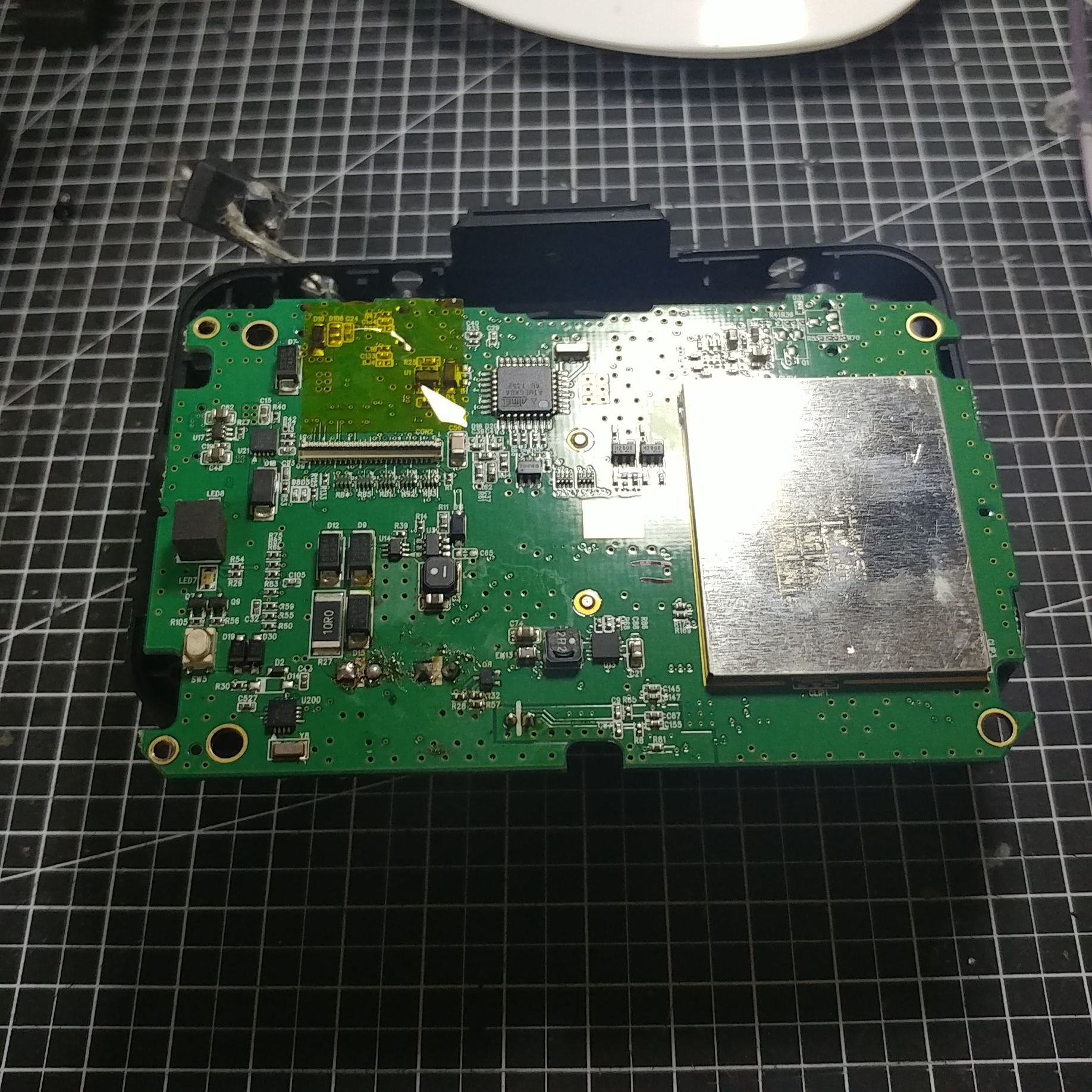

오른쪽 쉴드를 때어보았습니다

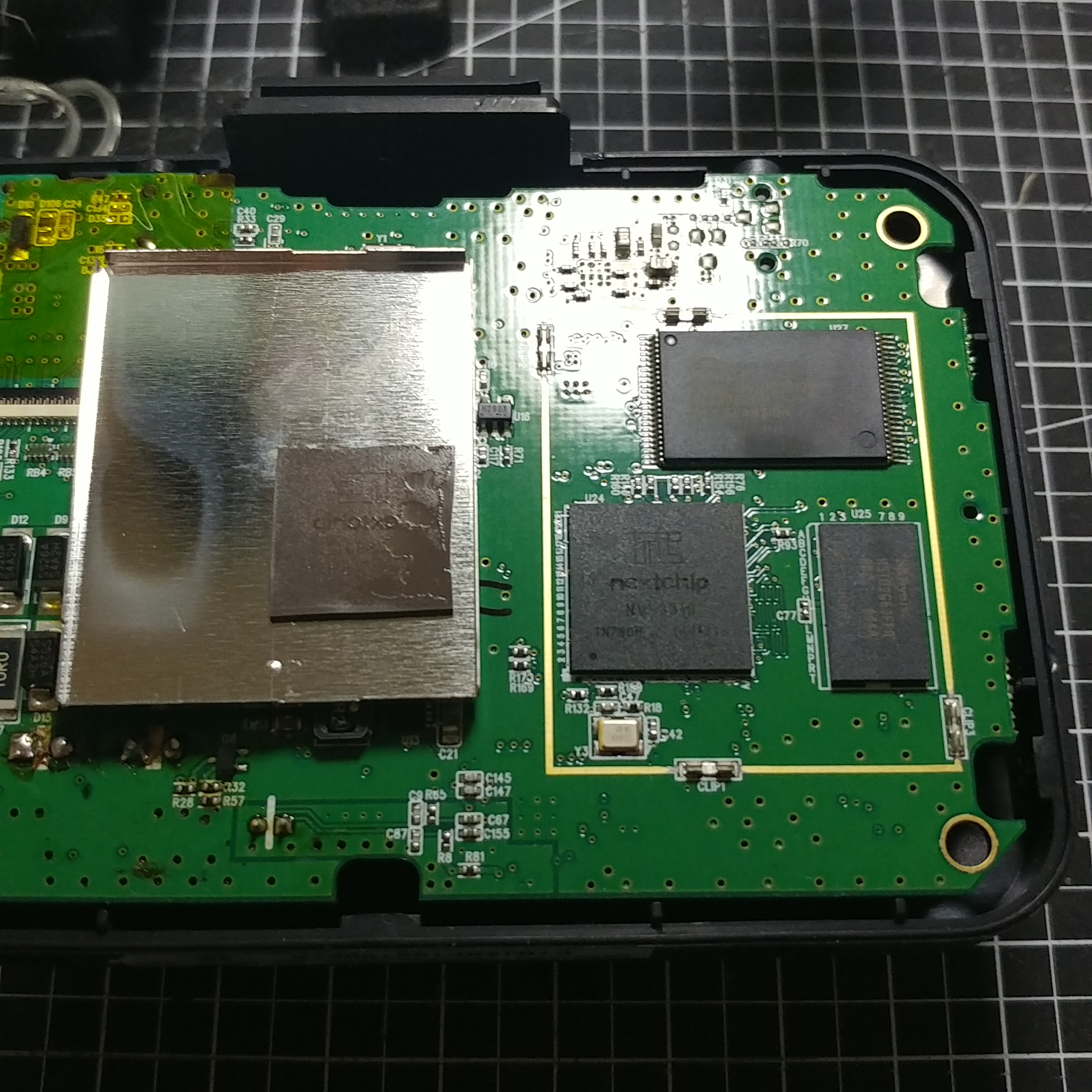

큰 칩 3개가 보입니다
하나하나 살펴보도록 하겠습니다

S34ML01G100TF100 입니다
128MB 플래쉬라 합니다

SK하이닉스 H5TQ2G63FFR 입니다
256MB DDR3 메모리 입니다

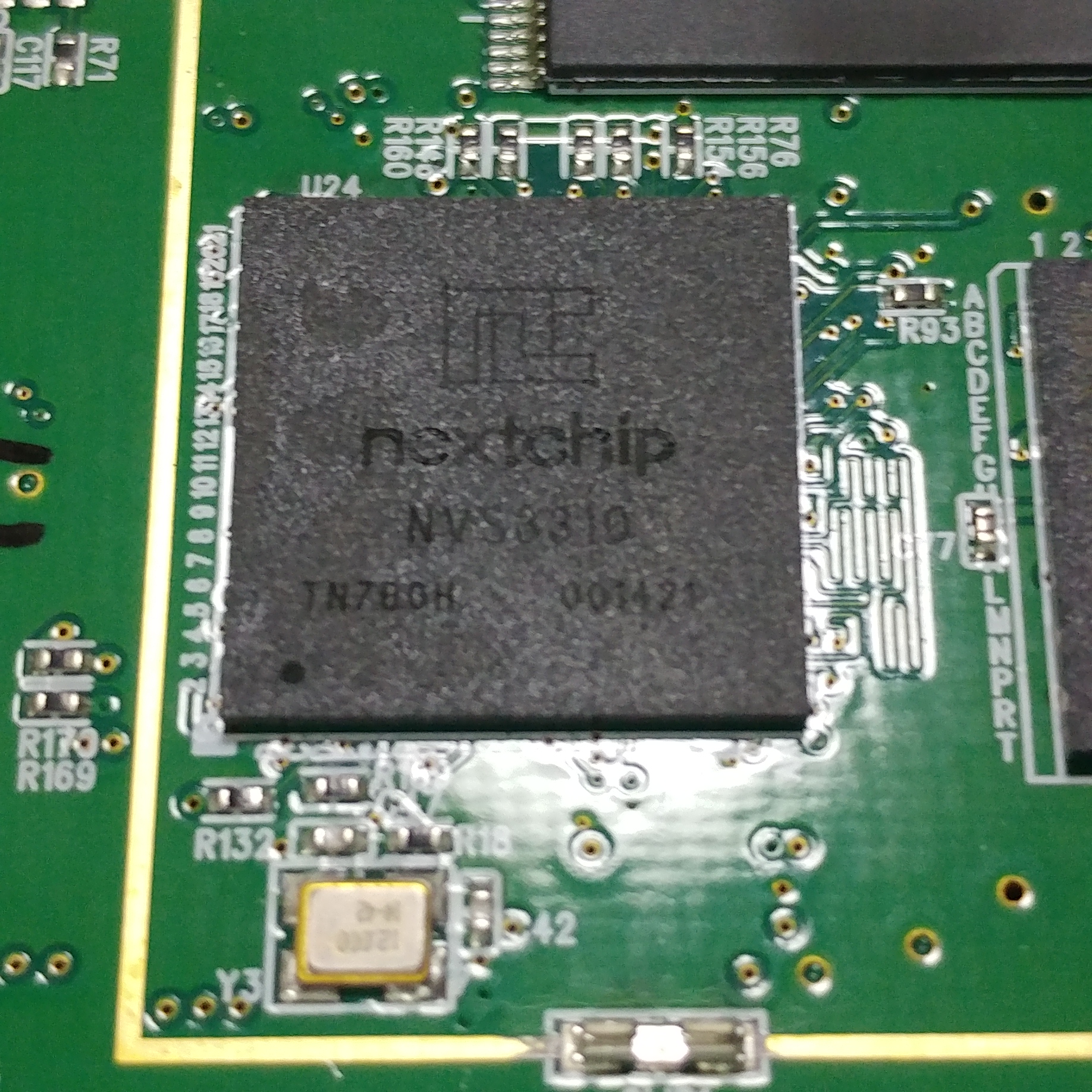

nextchip nvs3310 입니다

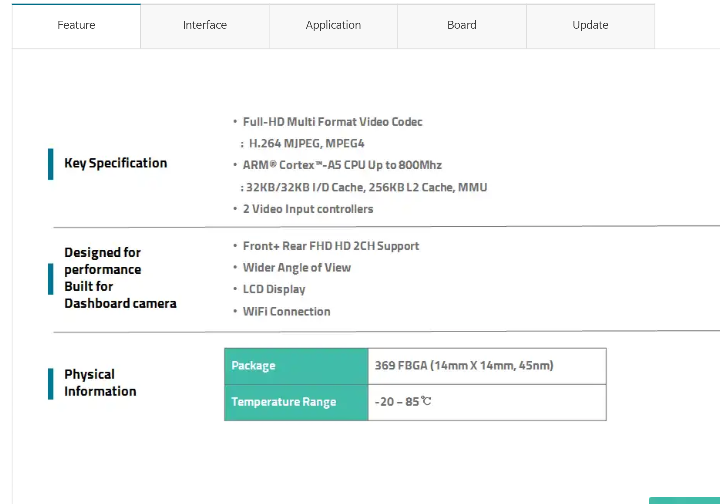

제조사 홈페이지에서 확인결과 블박용으로 계발된 칩임을 알수 있습니다
A5를 박아넣고 기타 여러가지를 짬뽕시킨걸 확안할수 있습니다

이 블박은 어디 사용할곳도 없어서
아는 개발자한테 둠이나 돌려보라고 던져줄 생각입니다
