GTX 690 구입!

이녀석 역시 중고나라에서 주워온 물건으로
그럭저럭인 상태입니다
예전부터 이 카드를 갖고싶었는데 이게 생각보다 흔해서 금방 구하게 되었습니다

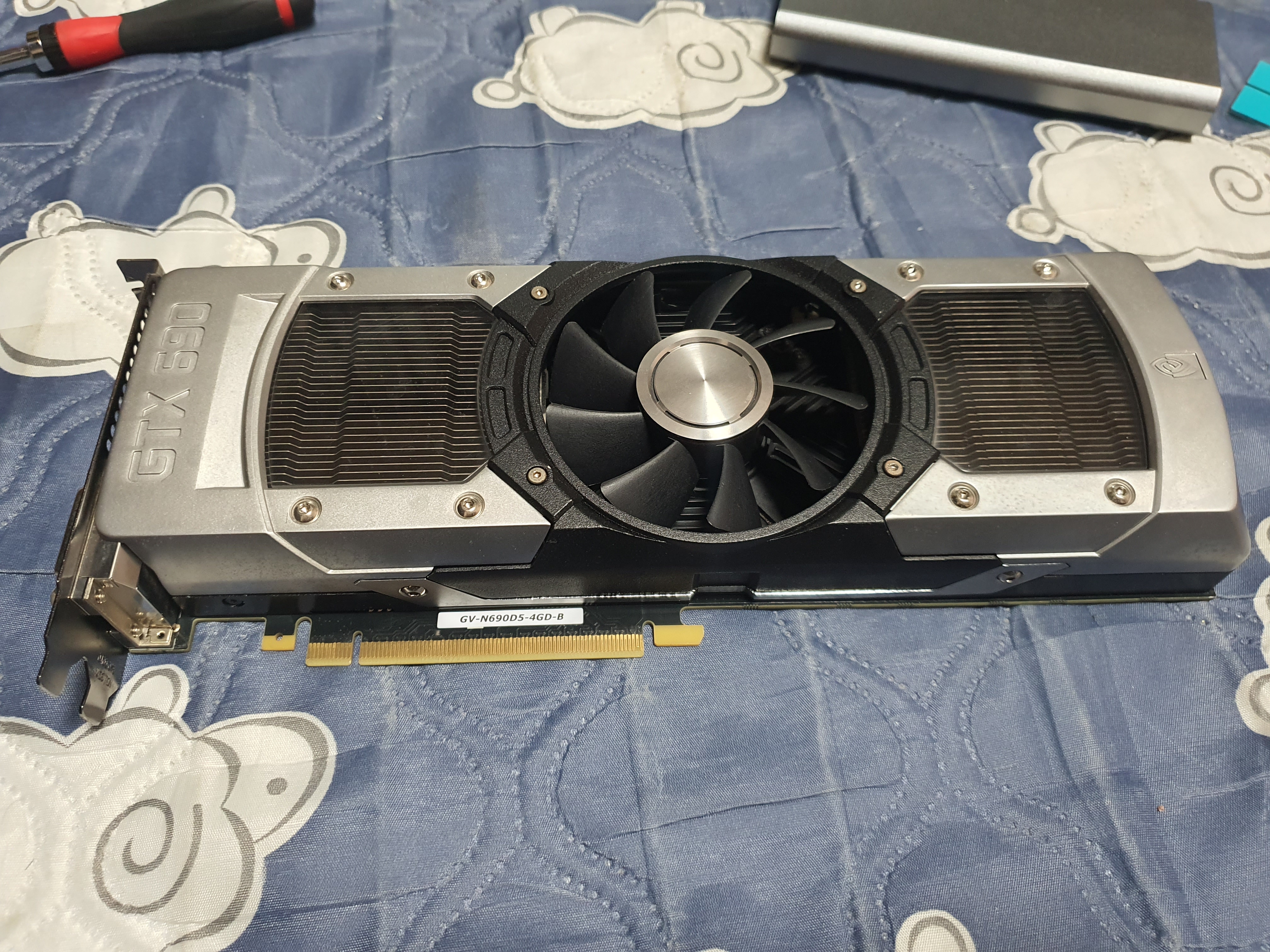

전면입니다

기존 레퍼런스 그래픽카드는 플라스틱을 사용했으나 이번 시리즈 최상위 라인부터 금속을 사용한 디자인으로 바뀐걸로 알고있습니다.

저기서 최상위 라인이라 했는데 실제로 680까지는 플라스틱을 사용한 레퍼런스 디자인이였습니다

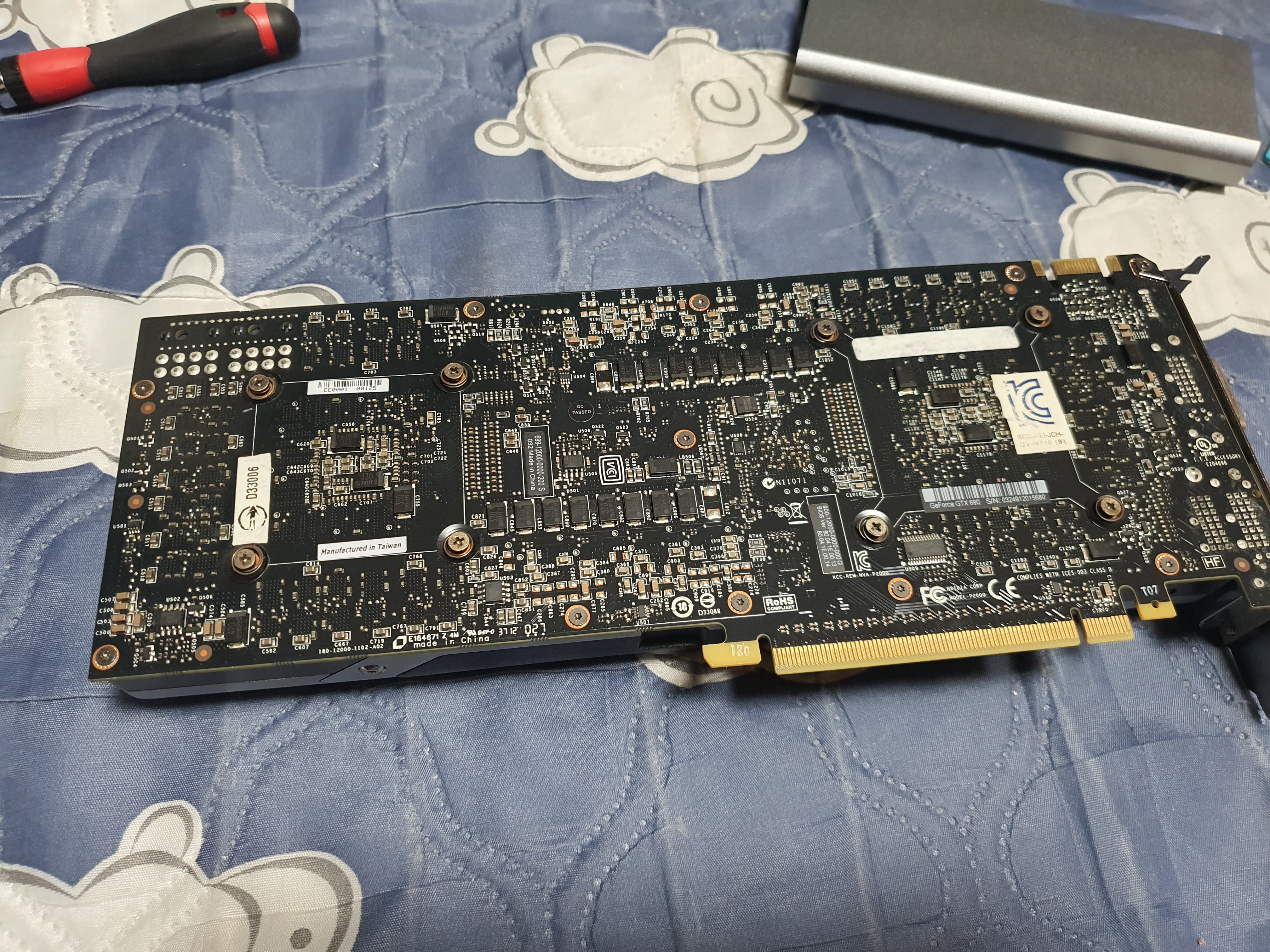

후면입니다

600번대 최상위 시리즈 물건이지만 백플레이트가 달려있지 않습니다.

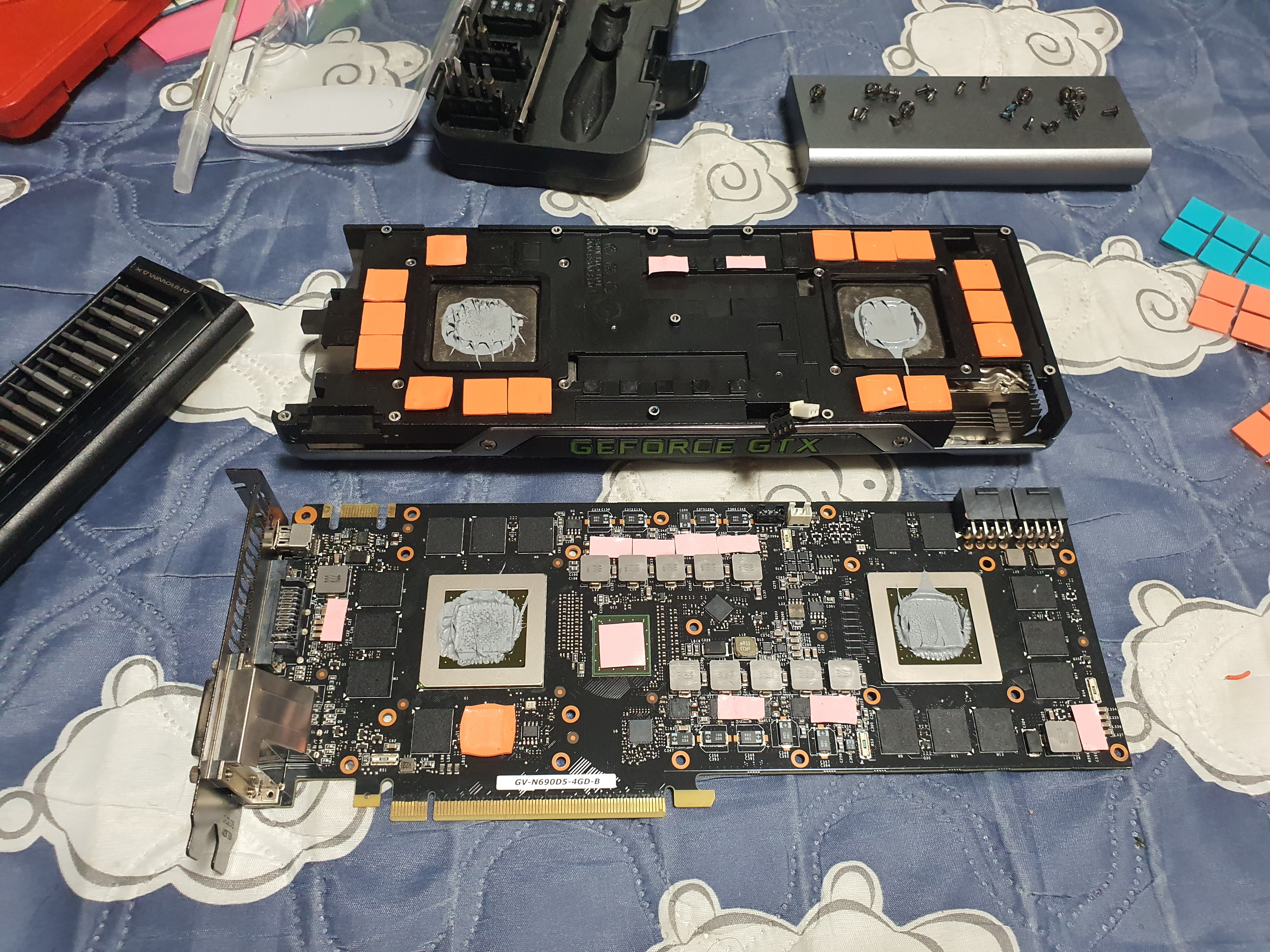

분해해봤습니다
사진은 이미 써멀패드 작업이 완료된 모습으로. 순정 써멀패드는 다른 색 입니다

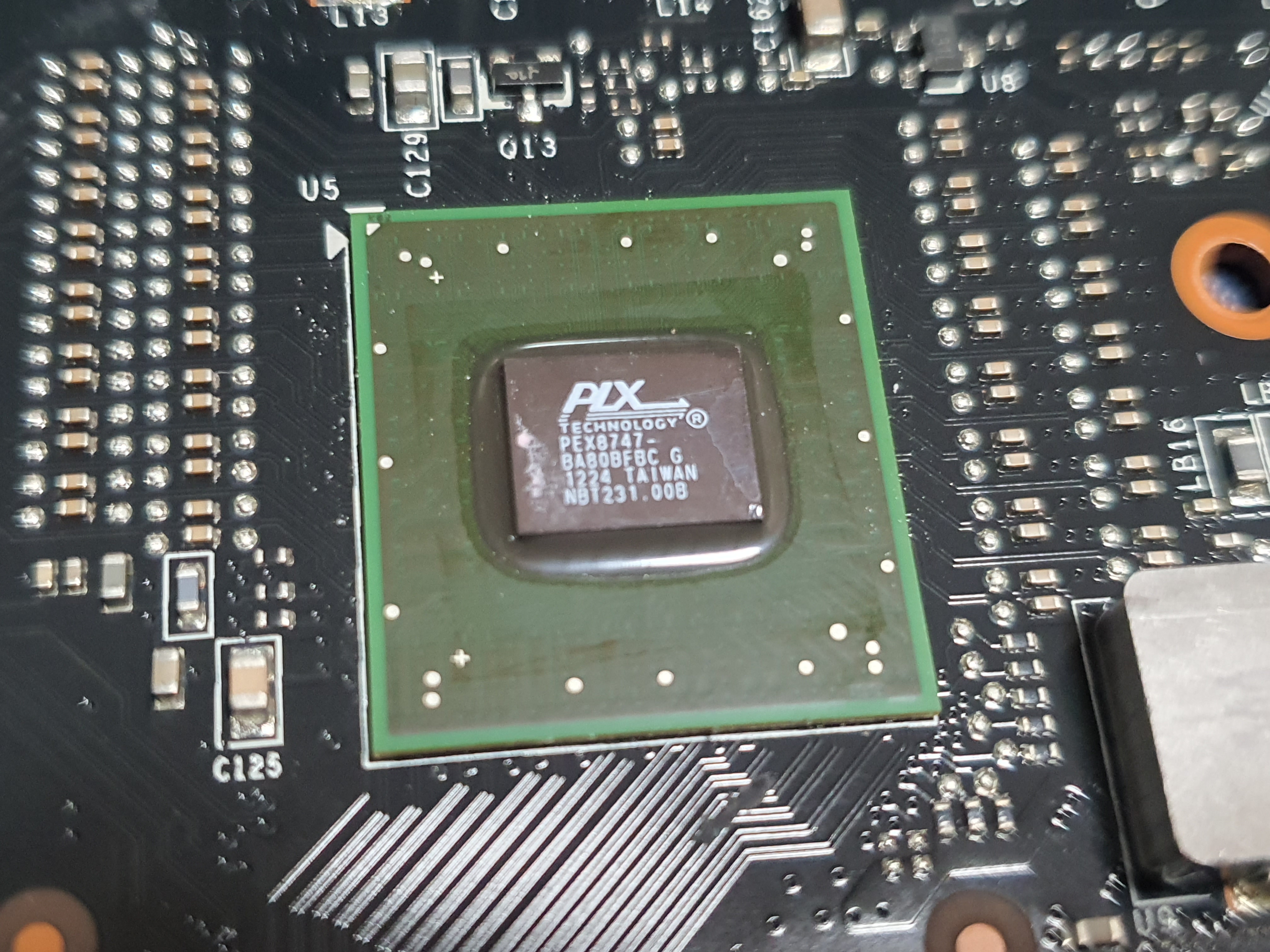

듀얼 그래픽카드나 PCIe 슬롯이 많은 메인보드를 보면 흔히 볼수 있는 PLX칩 입니다
PCIe 신호를 늘려주는 역할을 하는 칩으로 아마 하나의 pcie 16배속으로는 부족해 집어넣었지 않았을까 싶습니다

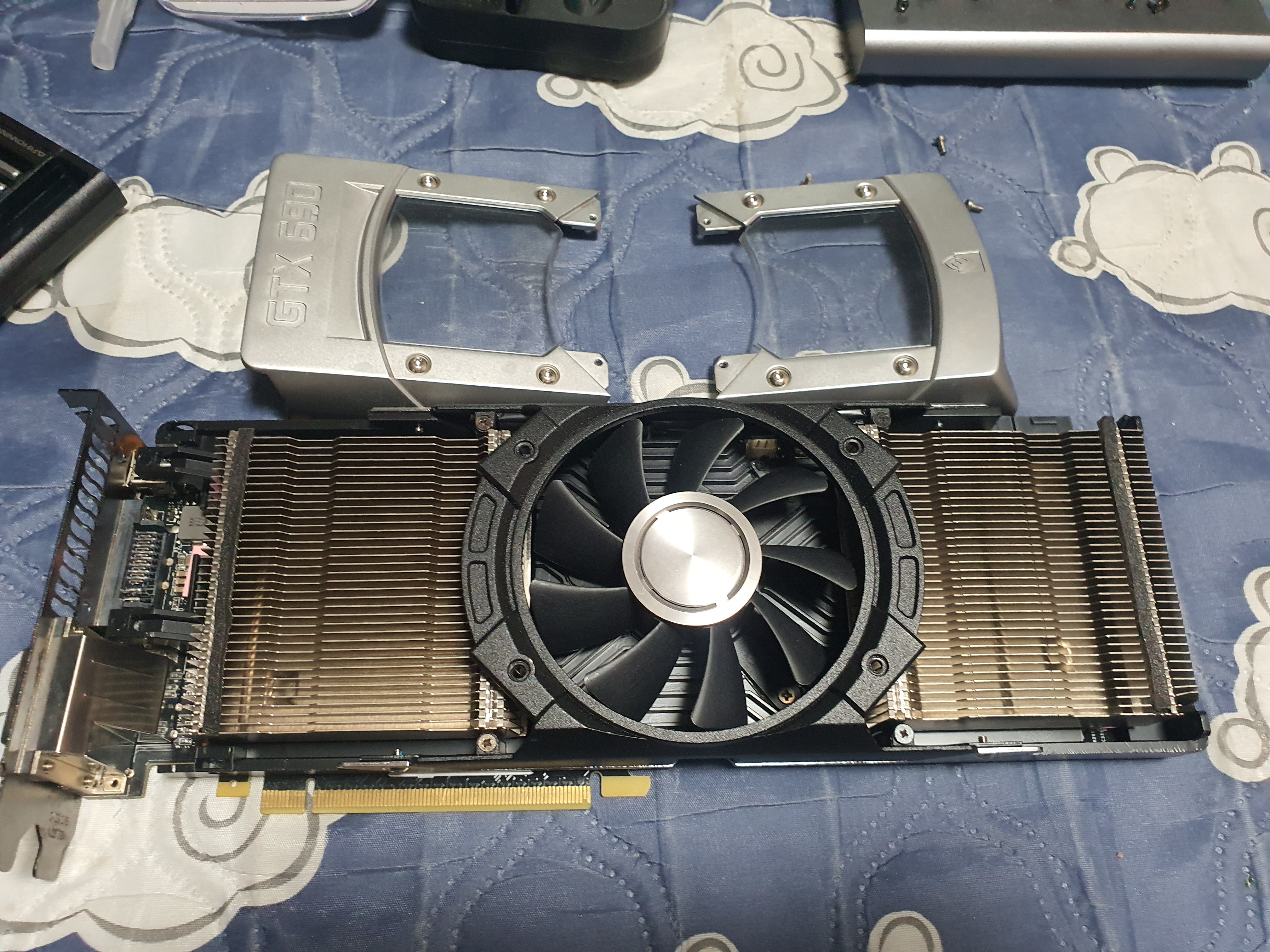

쿨러를 분해해 봤습니다
육각볼트로 고정되어 있으며 이걸 적절하게 풀러주면 사진과 같이 분리가 가능합니다

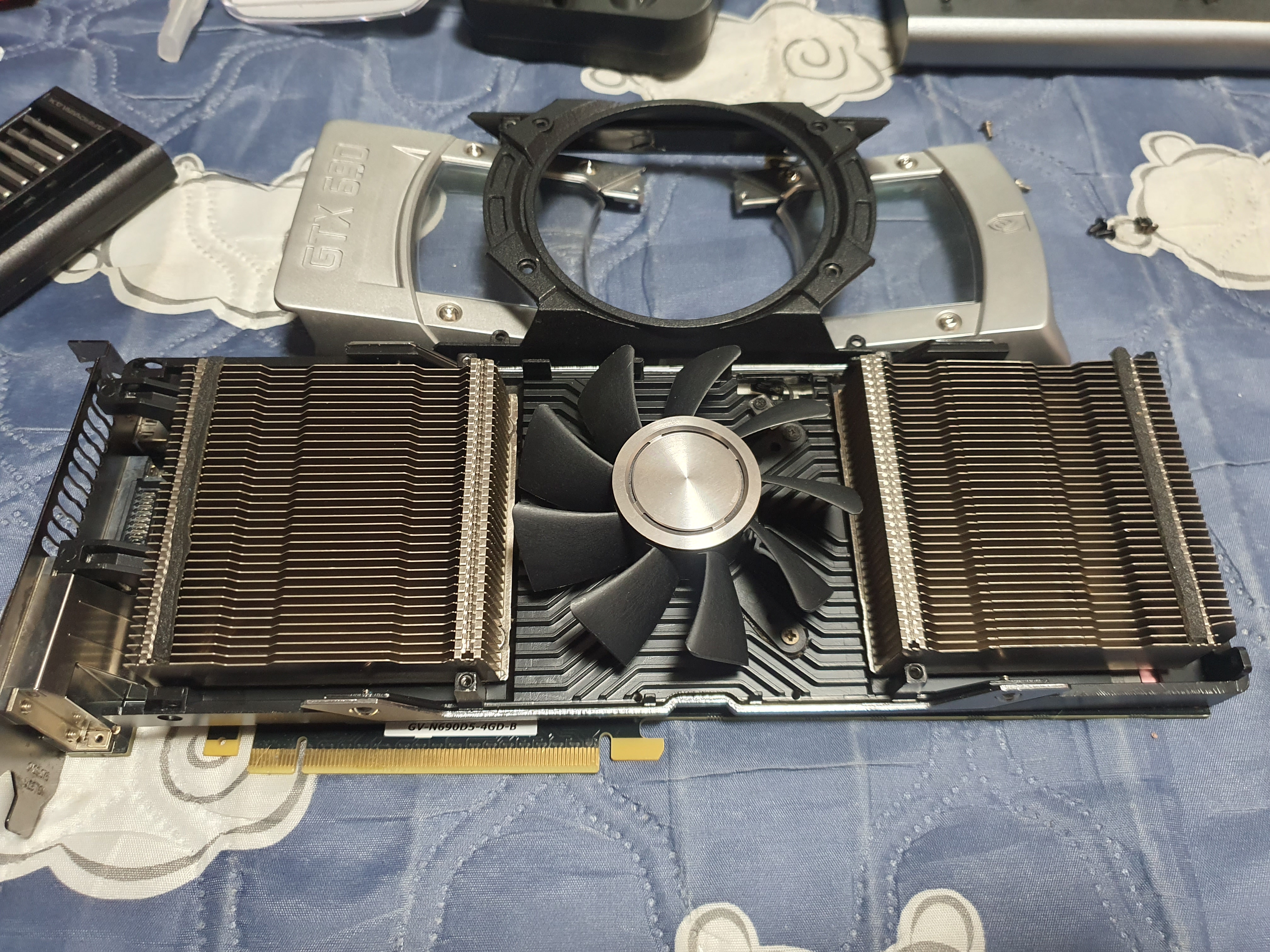

십자나사 몇개를 풀어주면 추가로 가운데 가이드도 분해가 가능합니다

분리한 방열판 입니다
조금 작은 사이즈며 베이퍼챔버가 적용되어 있습니다
베가 시리즈와 다르게 꼬다리가 파손이 덜 되게 되어있는 느낌입니다

추가로 쿨러는 사양이나 특별한 표기를 발견하지 못했습니다

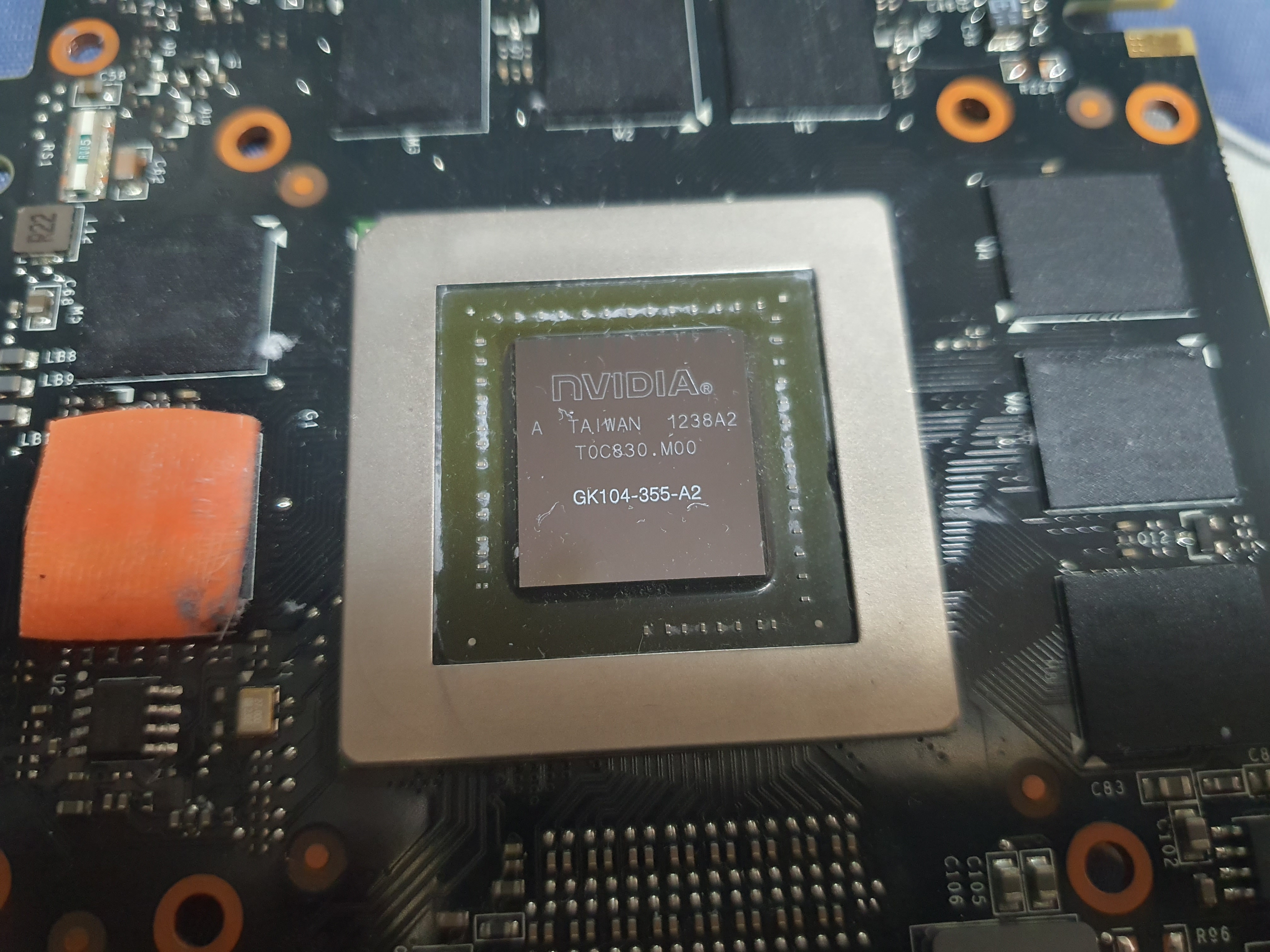

마지막으로 gpu입니다
GK-104-355-A2 칩으로 GTX 680에 들어가는것과 같은 물건입니다
680과 차이점이라면 클럭을 크게 깎아놓은게 있으며
실제로도 680을 sli먹인게 690보다 성능이 잘 나온다고 캅니다
