MT21블루투스 앰프의 블루투스를 제거해보자!

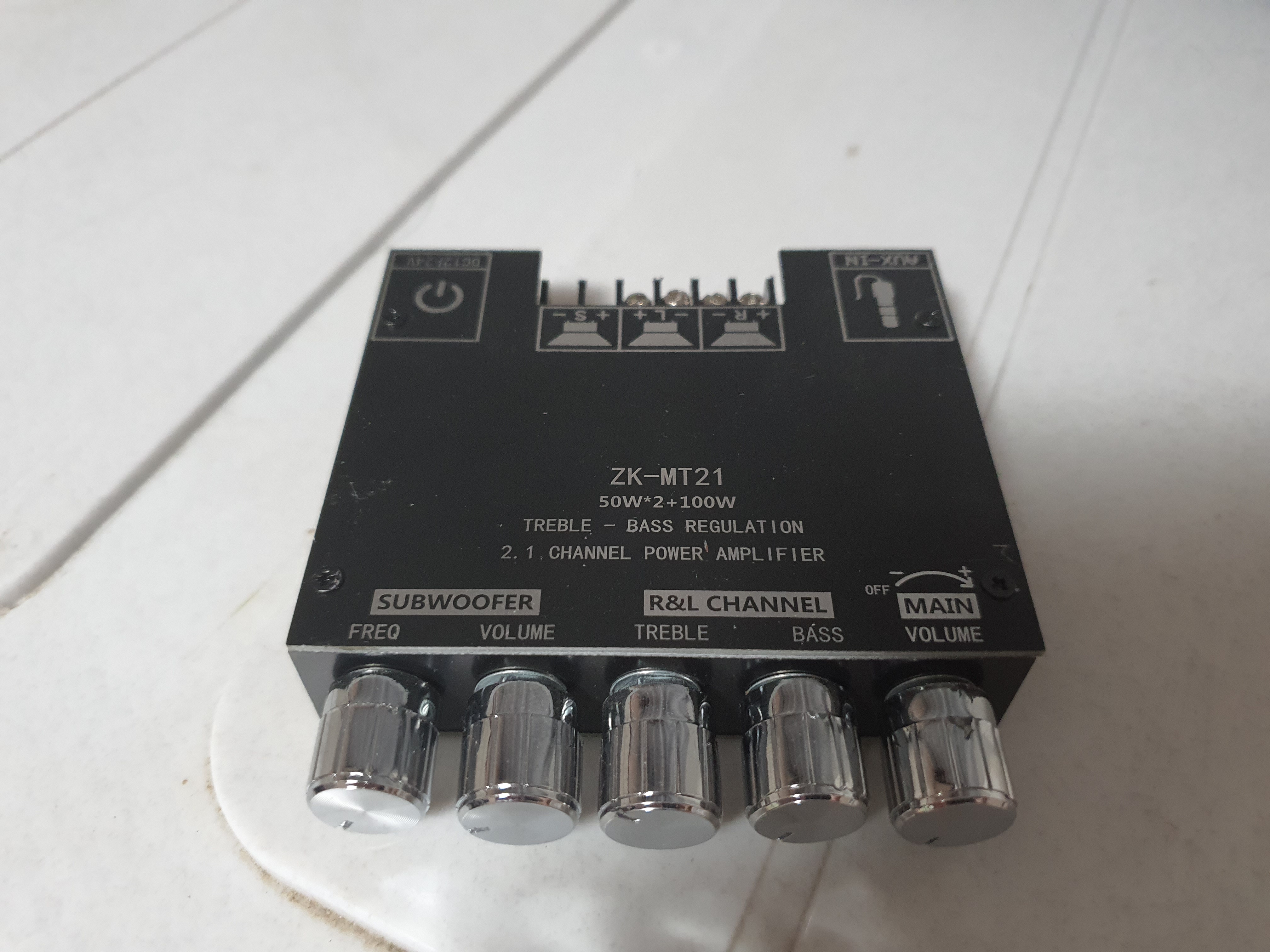

꽤나 저렴한 가격에 무난한 음질과 높은 출력을 보여주는 가성비 좋은 앰프로 알려진 ZK-MT21앰프입니다

2.1채널에 총합 150W의 적절한 출력을 보여주고 있죠

그리고 블루투스 기능도 있는데 이게 참 문제입니다.

가끔 컴퓨터에 물려서 사용을 하는데 폰의 블루투스와 연결되어 버리는 문제가 있는데

이게 골때리게도 연결된 소스기기 출력에 따라 유동적으로 입력소스를 변경해줘야 하지만 블루투스가 연결되면

유선연결은 무시하고 블루투스만 입력이 되는 문제가 있습니다

이 문제를 해결해보기 위해 인터넷을 뒤지다 블로그 주인장과 비슷한 문제때문에 블루투스를 제거했다는 글을 보앗고

또 따로 자세한 가이드를 알려주는 사이트도 있었습니다

https://pearlpalms.github.io/ZK-TB21_bluetooth_remove/



How to remove bluetooth from ZK-TB21 or ZK-MT21

이 사이트를 보면 JL칩을 제거 후 이러쿵 저러쿵 연결하면 된다는데 블로그 주인장이 갖고있는 보드는 아쉽게도 그 사이에 리버전이라도 된것인지 똑같이 진행해도 안되는 문제가 있었습니다.

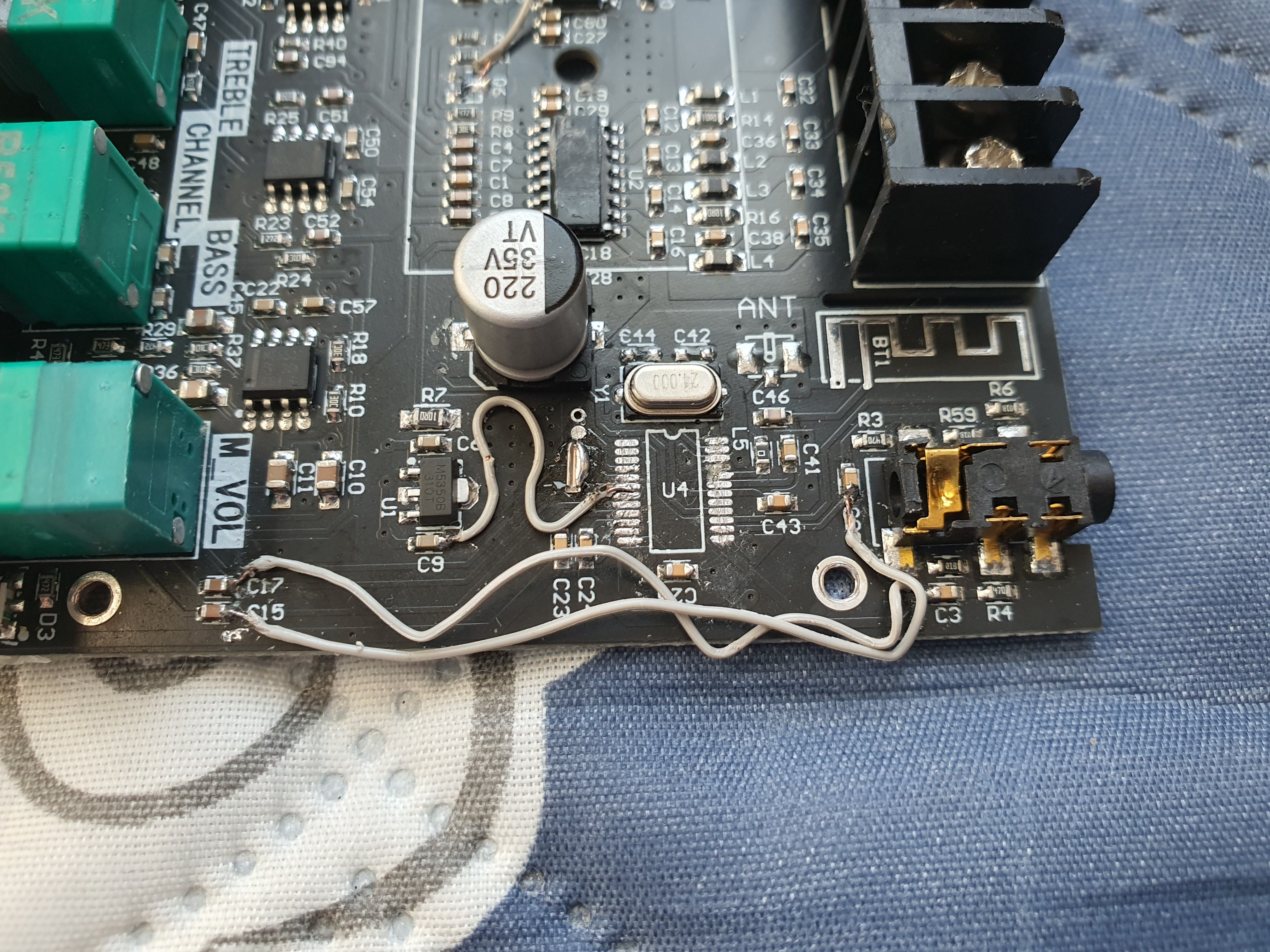

일딴은 저 블로그와 똑같이 칩을 떄어내고 유선신호와 프리앰프 입력부를 점프시켜줍니다

그리고 ic전원으로 추정되는 레귤레이터에서 선을 따와 연결도 해줬습니다.

저 사이트에서 설명하는것은 여기까지로 똑같이 따라한다 해도 전원만 들어올뿐 작동은 하지 않습니다.

여기서 추가로 만져줘야 할 부분이 있는데

먼저 이 사이트를 보면 저 보드에 내장된 CS8673E라는 칩의 데이터시트를 보면 칩의 2번핀에 2V의 전압이 들어와야 칩이 작동한다는것을 알수 있습니다.

그래서 이것을 해결하기 위해

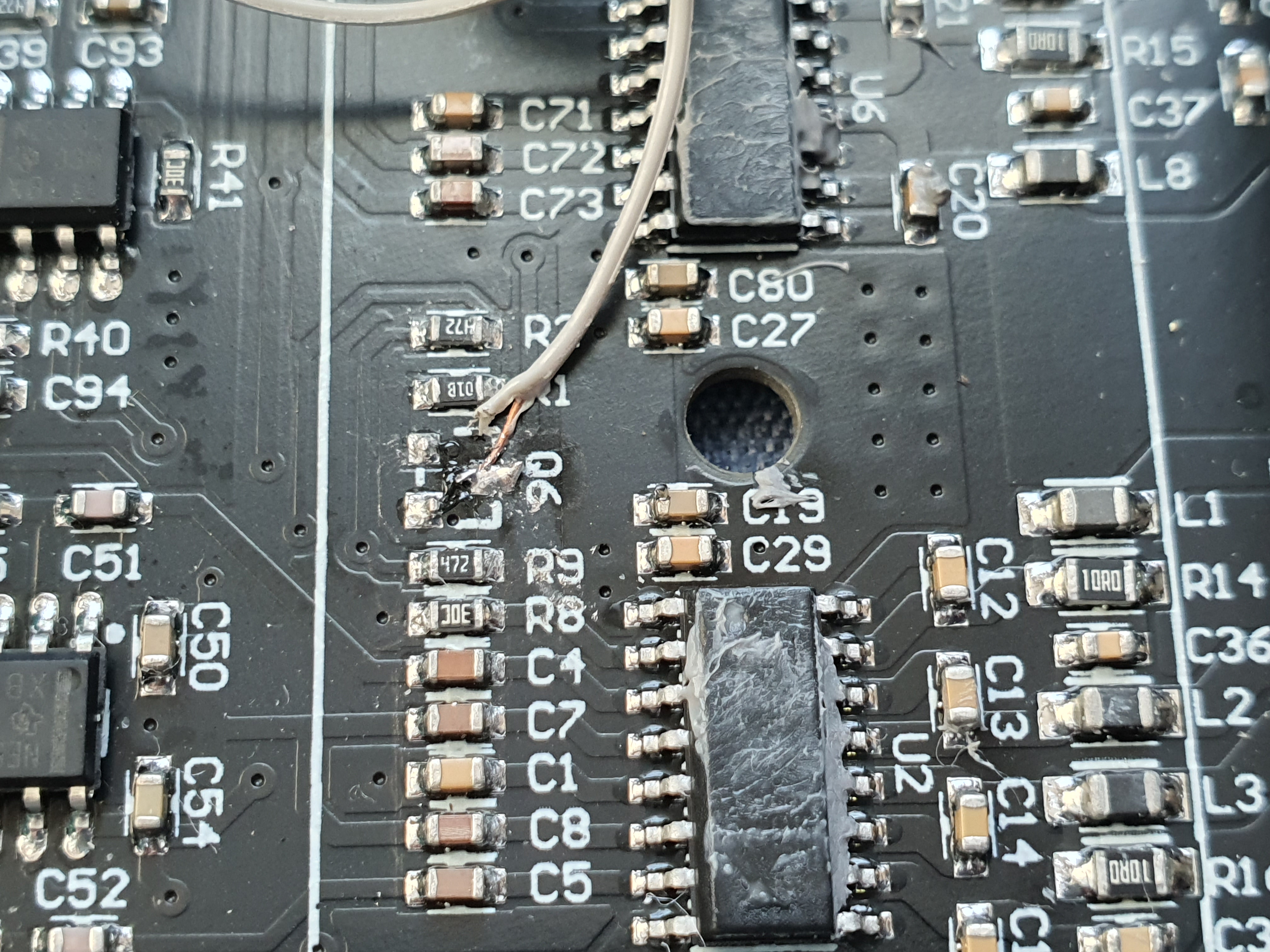

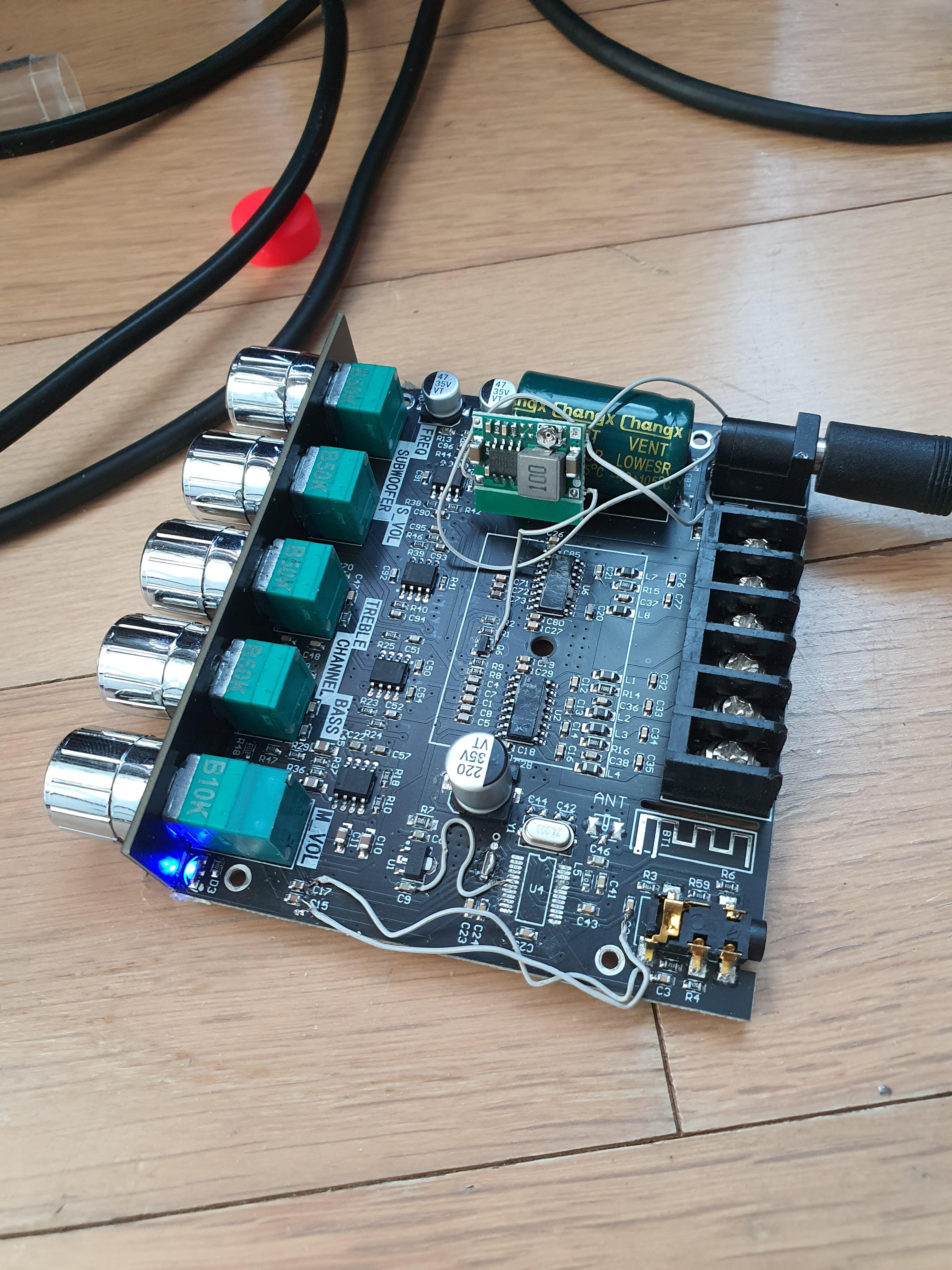

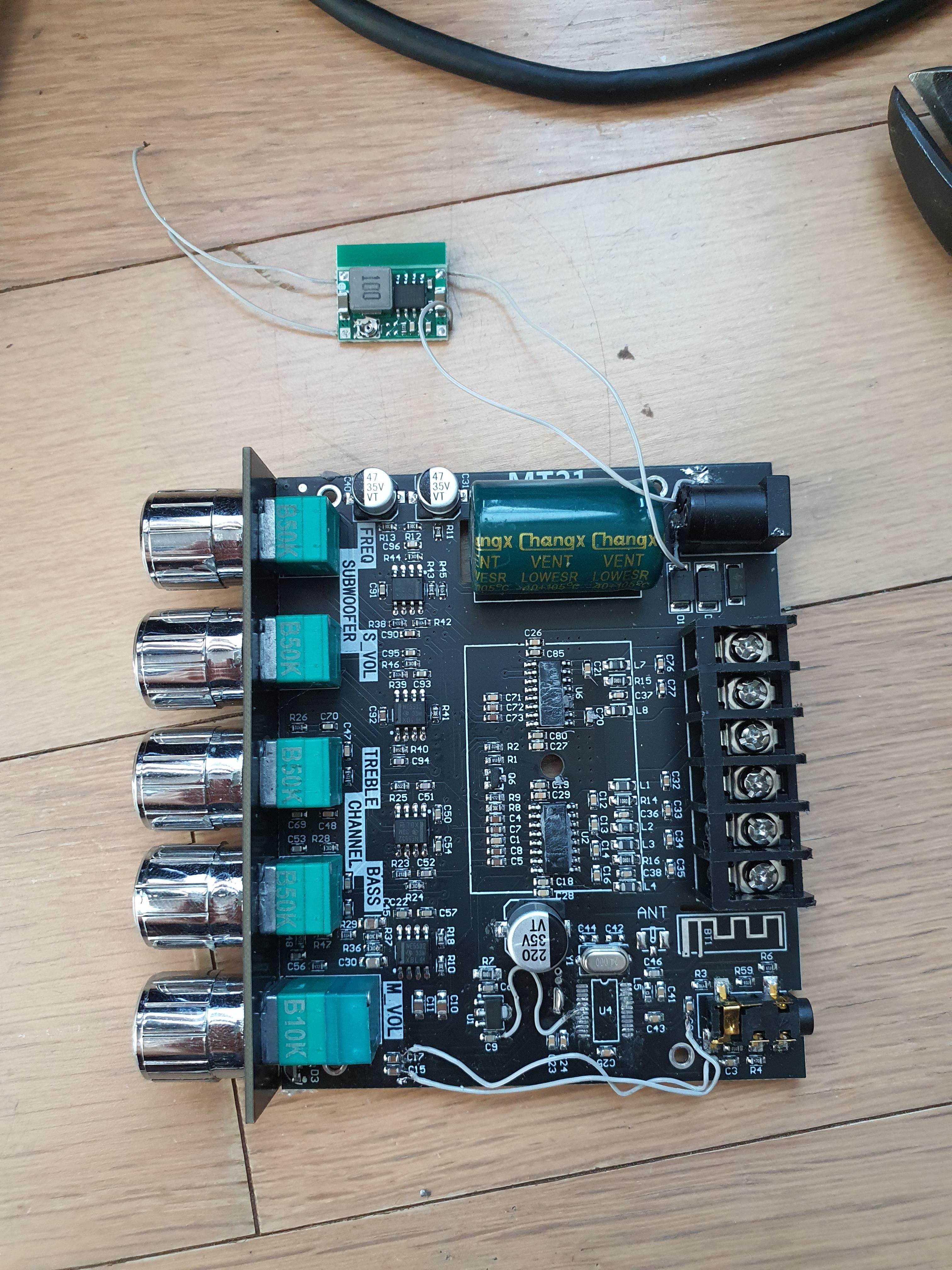

작은 강압회로를 준비해 2V가 나오게 세팅한후 각각의 앰프칩의 2번 핀이 연결된 Q6번 모스펫의 출력단자와 연결했습니다



여기서는 모스펫이 온전히 붙어있지만 떄고 붙여야 합니다

사진처럼 말이죠

아마 정상적으로 작업을 했다면 소리가 잘 나올텐데 아마 노이즈가 좀 있을겁니다

개인적인 추측으로는 저가형 강압회로를 사용해서 노이즈 유입이나 저가형 전원장치때문에 노이즈가 들어오는것 같은데

추후 언제 기회가 된다면 다이카페 등에서 블루투스 노이즈를 잡을떄 많이 쓰는 노이즈필터를 하나 구해 강압회로측에 연결해볼려고 합니다
