인터넷 공유기 분해

얼마전 분리수거후 형광등 수거함을 습관적으로 슬쩍 보니 어뎁터와 함깨 묶여서 버려져 있길레 한번 주워봤습니다

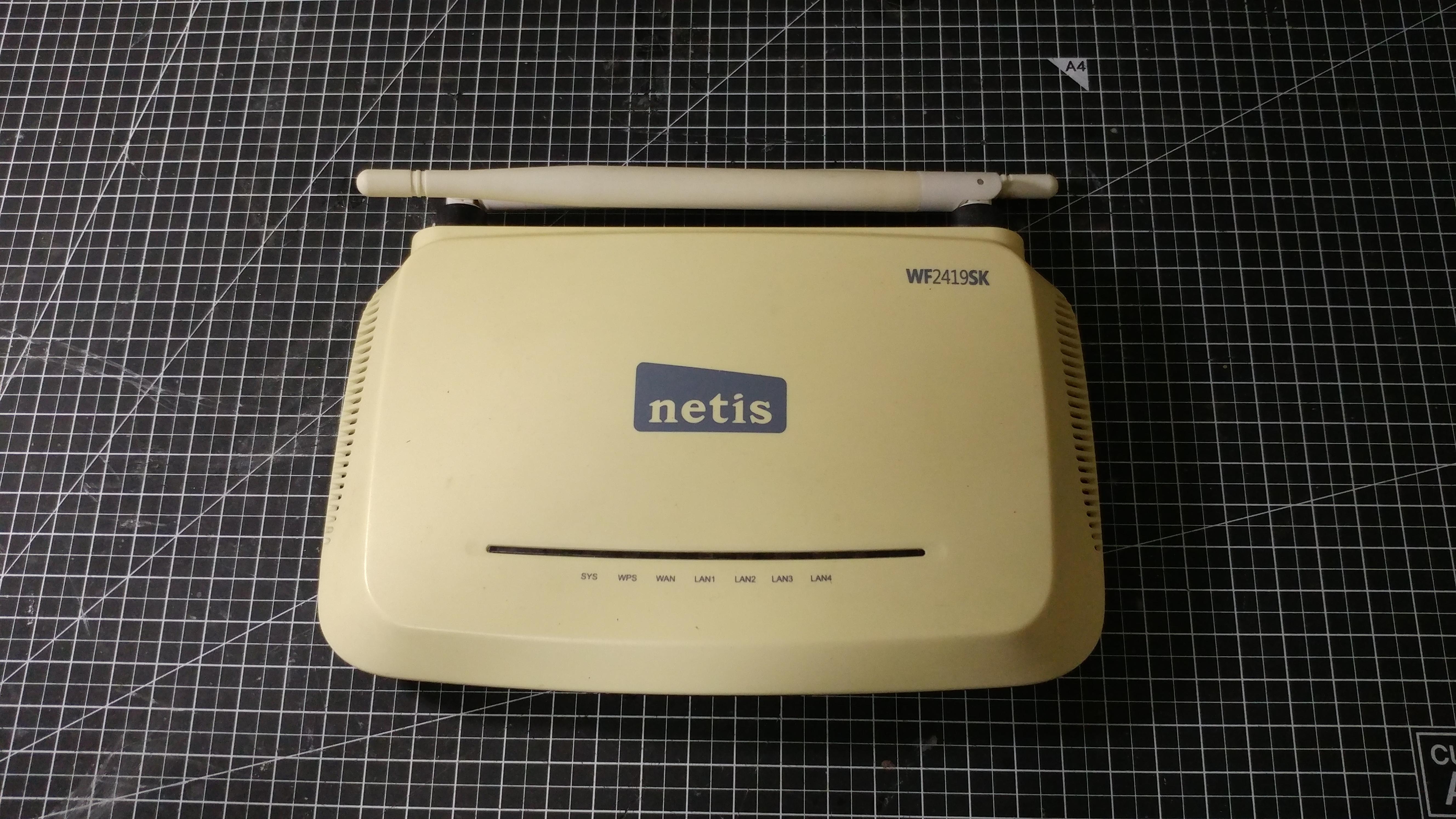

흔하게 생긴 안테나 2개짜리 인터넷공유기 입니다
모델명은 WF2419SK

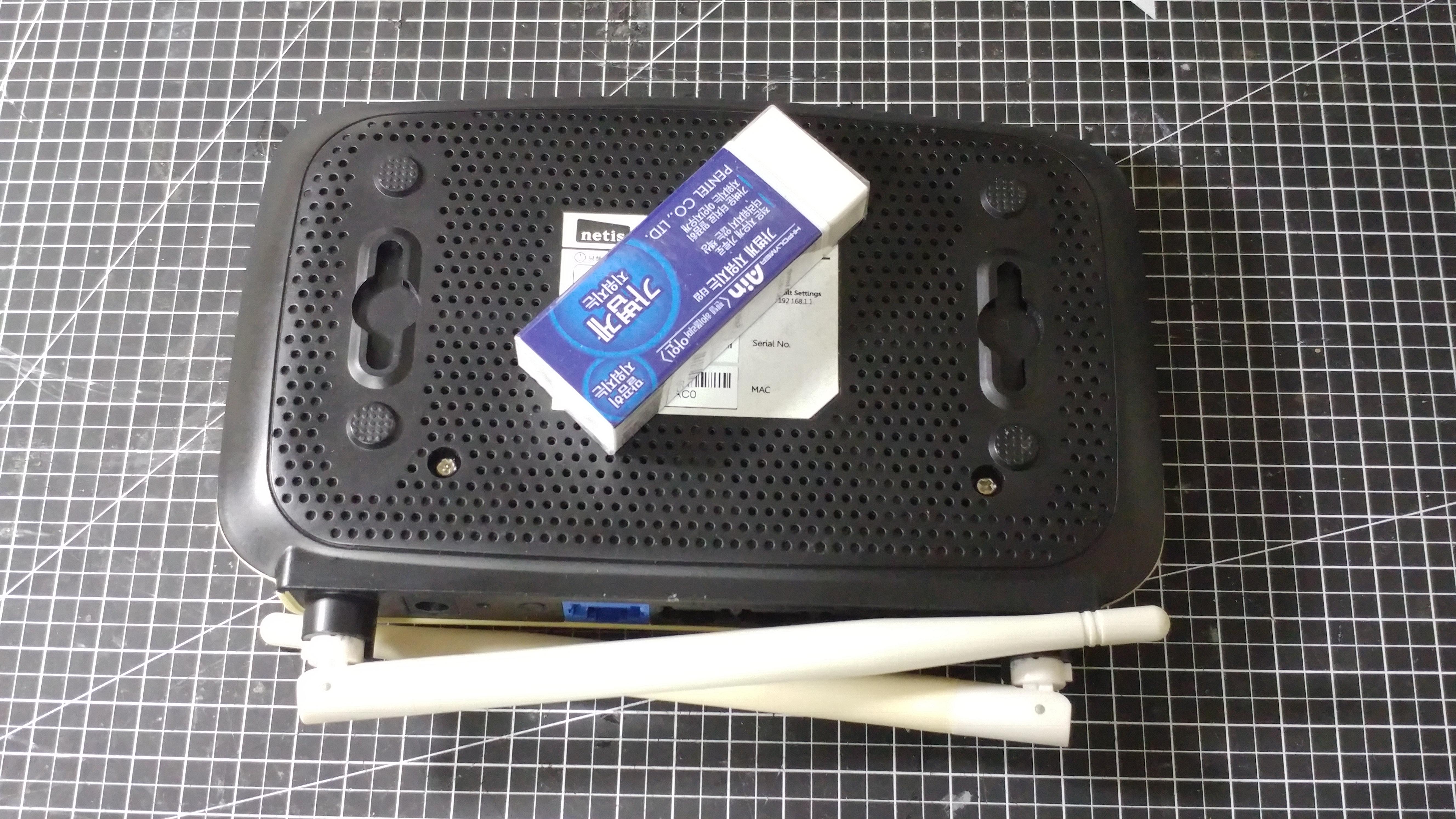

후면에는 통풍을 위한 구멍과 벽에 걸수있게 홀이 마련되 있습니다

공유기 뒷면을 보니 다른 공유기와 비슷한 구성입니다
입력 1개에 출력4개 리셋버튼과 WPS버튼이 있습니다

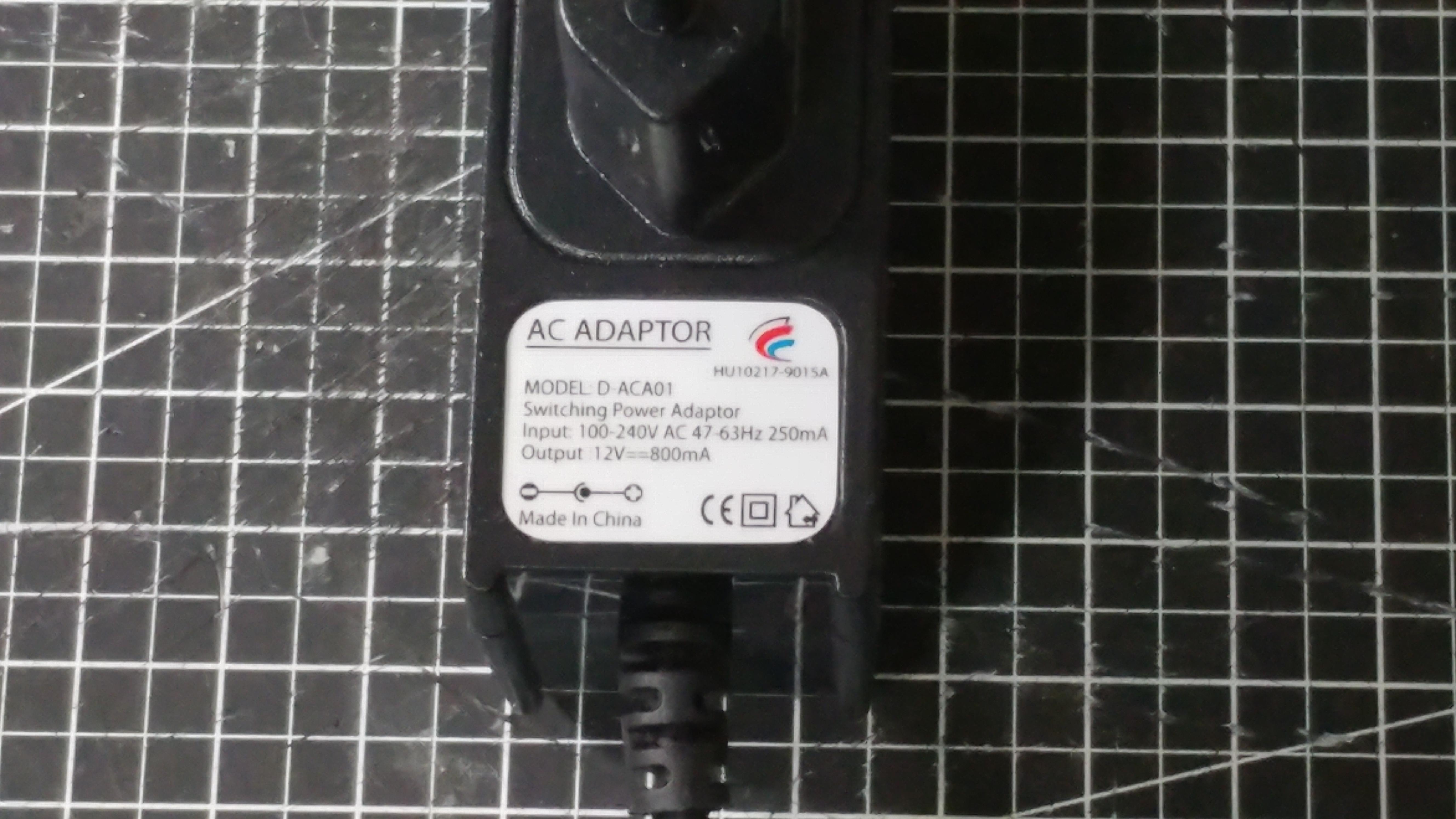

사용된 어뎁터 입니다
12V에 800mAh 출력입니다

분해해 보았습니다
하단에 있는 나사 2개만 풀면 열립니다
걸쇠형식으로 위와 아랫쪽 플라스틱판을 고정하는 방식이여서 조금 까다롭지만 그래도 역시 분해하기 쉽습니다

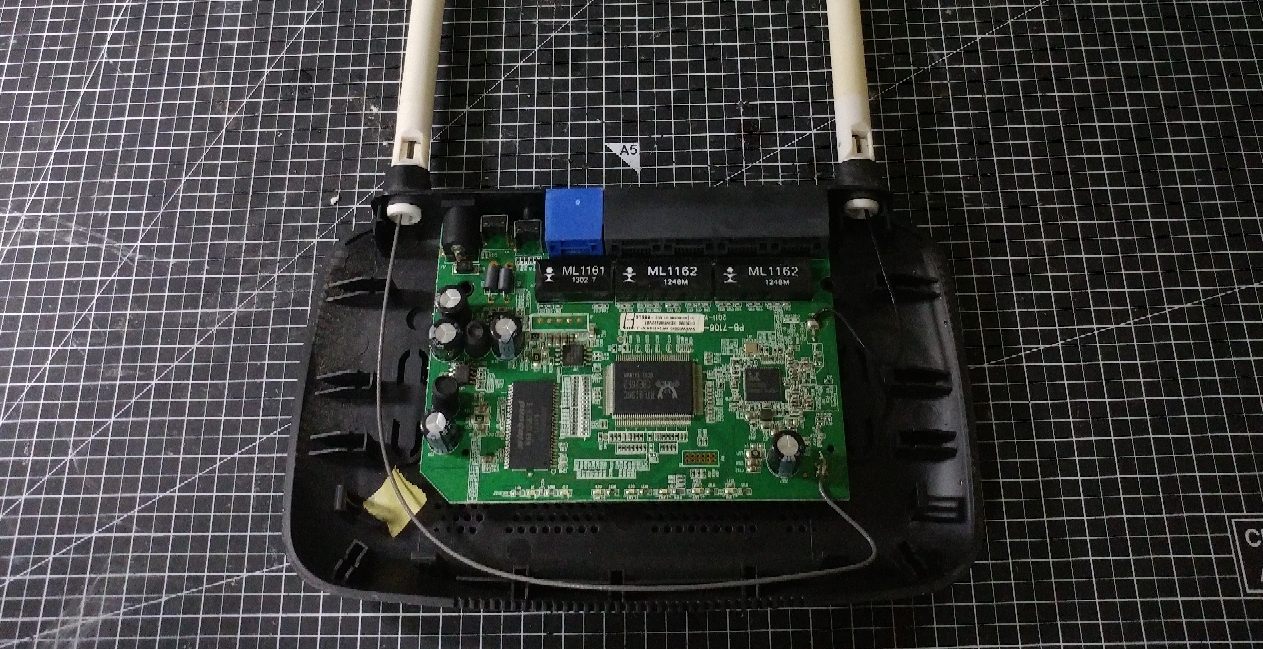

공유기 기판입니다
흔하게 생긴 보드입니다
얼마전 뚜껑을 열은 잎타임도 비슷한 구성으로 되어있던데 아마 저 기판을 공급하는 업체가 있을걸로 추정이 됩니다

내부 AP입니드
꽃게칩 리얼텍의 RTL8196C 입니다
나뮈키왈 '저가형, 보급형. 성능과 호환성이 상당히 나쁘기 때문에 사용하지 않는 것이 정신건강에 이롭다' 이라 써있습니다
작동클럭은 400Mhz 코어는 당연히 싱글코어

저 AP옆에 코딱지만하게 있던 RTL8192CE입니다
무선신호를 수신하는 칩으로 짐작됩니다
인터넷에 검색해보니 노트북에 사용되는 PCI방식의 무선랜카드가 나와서 정확하게는 모르겠습니다

W9812G5IH-6 메모리 입니다
용량은 16MB

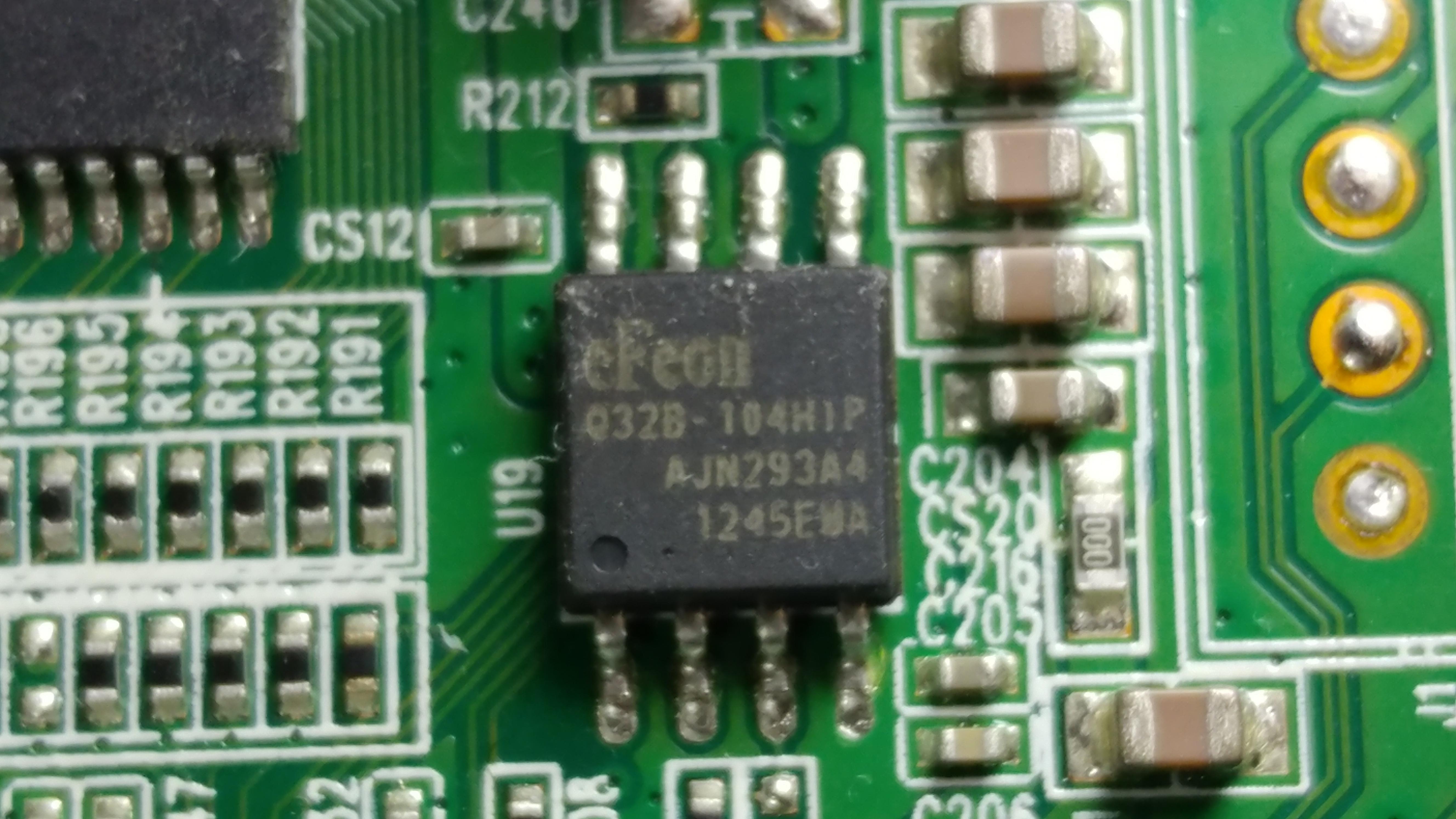

플래쉬 입니다
용량은 4MB

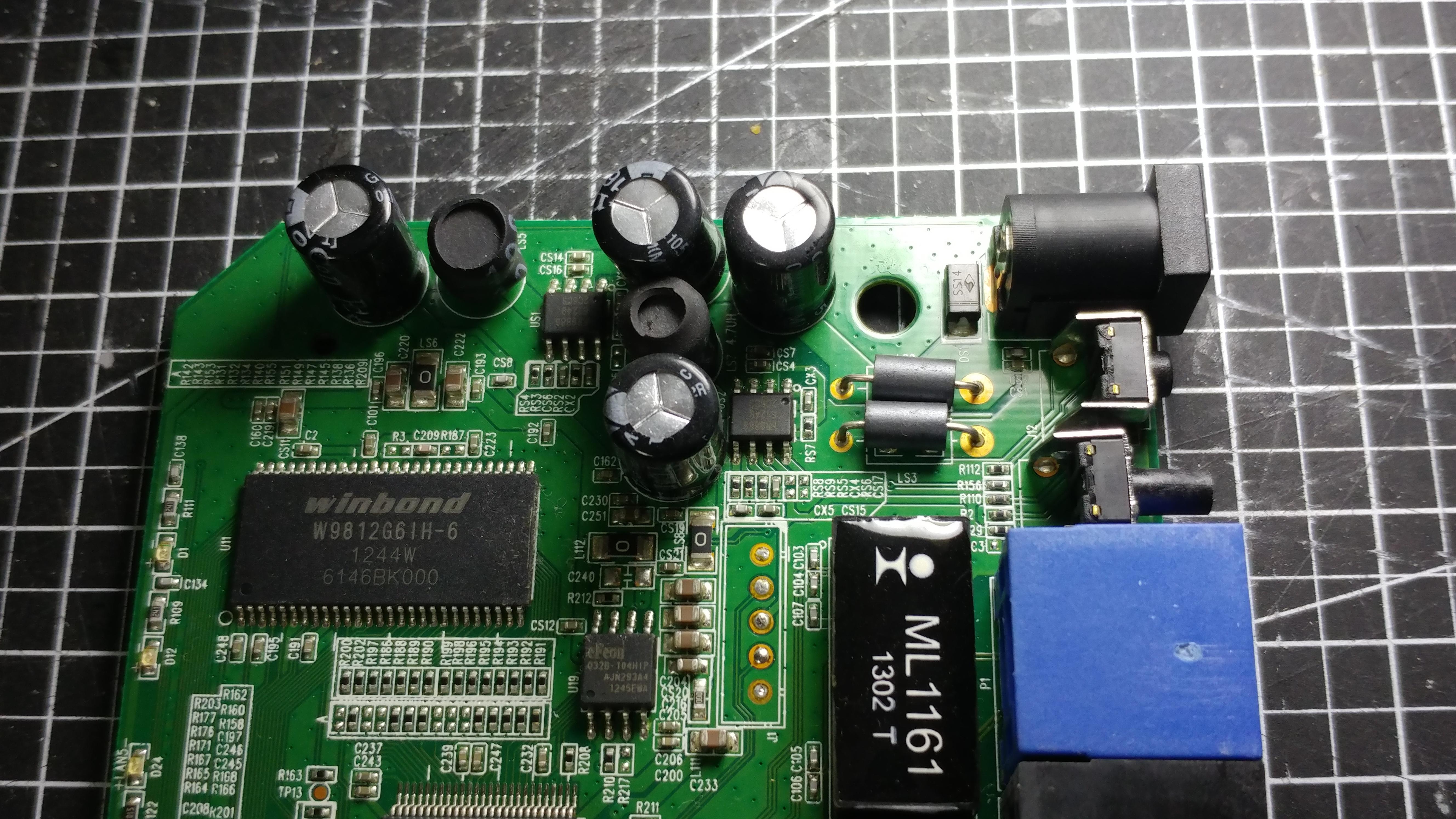

마지막으로 전원부쪽 입니다
잎타임만큼 튼실하게 잘 되어있습니다
대부분의 공유기들이 24시간동안 쉬지않고 동작하는경우가 많아서 이렇게 튼실한 전원부가 필수인데 이녀석은 무난하게 견딜것 같습니다
전원어뎁터가 먼저 망가질것 같지만 알게뭐야

이녀석은 실사용하기엔 성능이 너무 부족하니 그냥 갖다버릴 예정입니다
