레이스 프리즘 분해

오래전 아는 중고사이트에서 싸게 업어온 중고 프리즘쿨러 입니다
한동안 팔병장에 물려서 잘 쓰다가 보드가 맛이 간것도 있고 좀더 좋은 성능의 부품이 생겨 교체후 남은 부품입니다

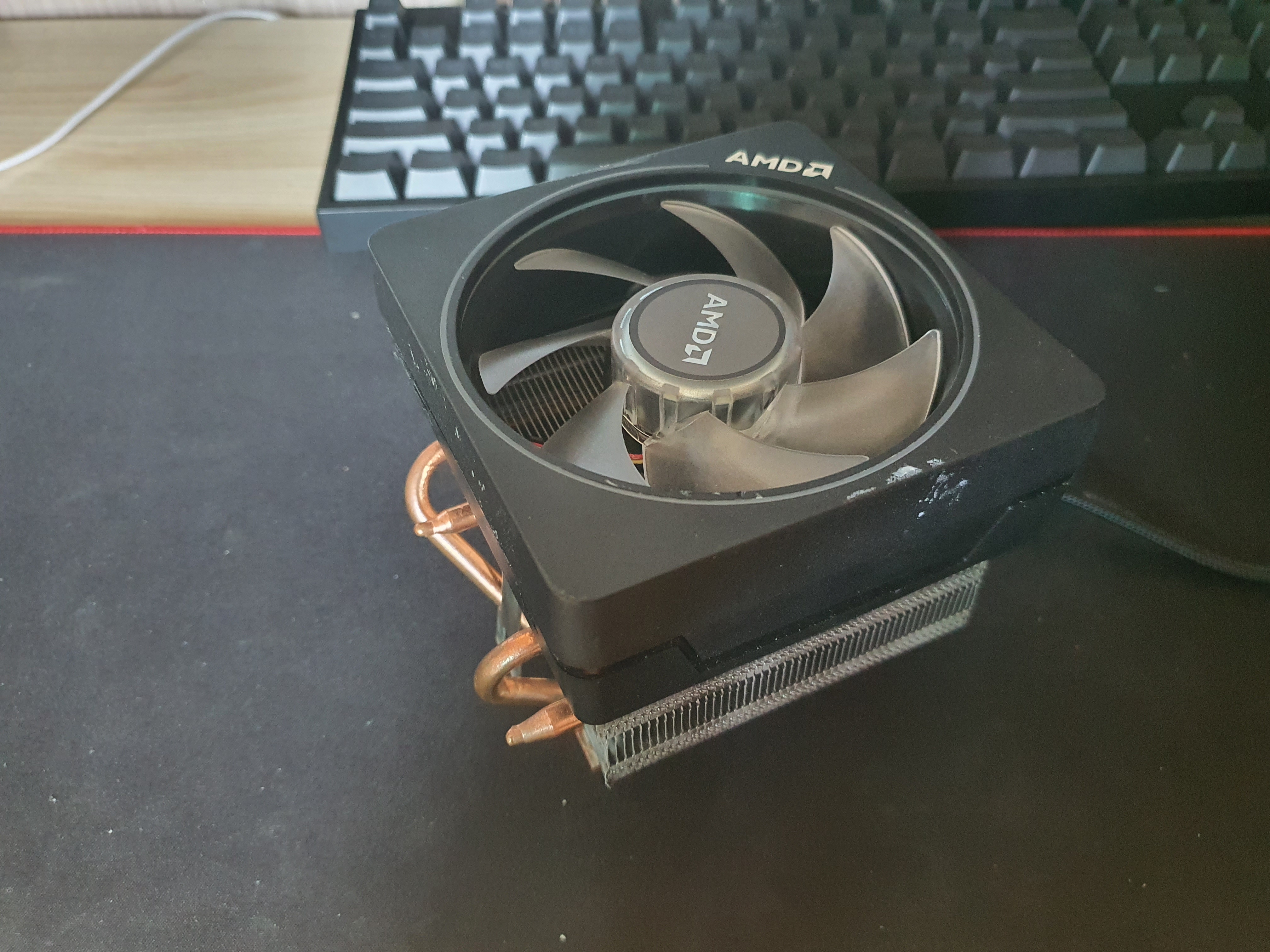

레이스 프리즘.
예쁘긴 한데 소음이 꽤 있는 물건입니다

분해는 간단하게 쿨러와 방열판을 잡고있는 플라스틱 핀을 살짝 들어 빼줘 방열판을 분리후 쿨러 하단에 있는 나사 4개만 풀면 됩니다

사용된 쿨러는 쿨러빼고 다 잘 만든다는 쿨러마스터의 쿨러입니다
사양은 12V 0.6A

하단 나사 4개를 빼면 쉽게 열립니다

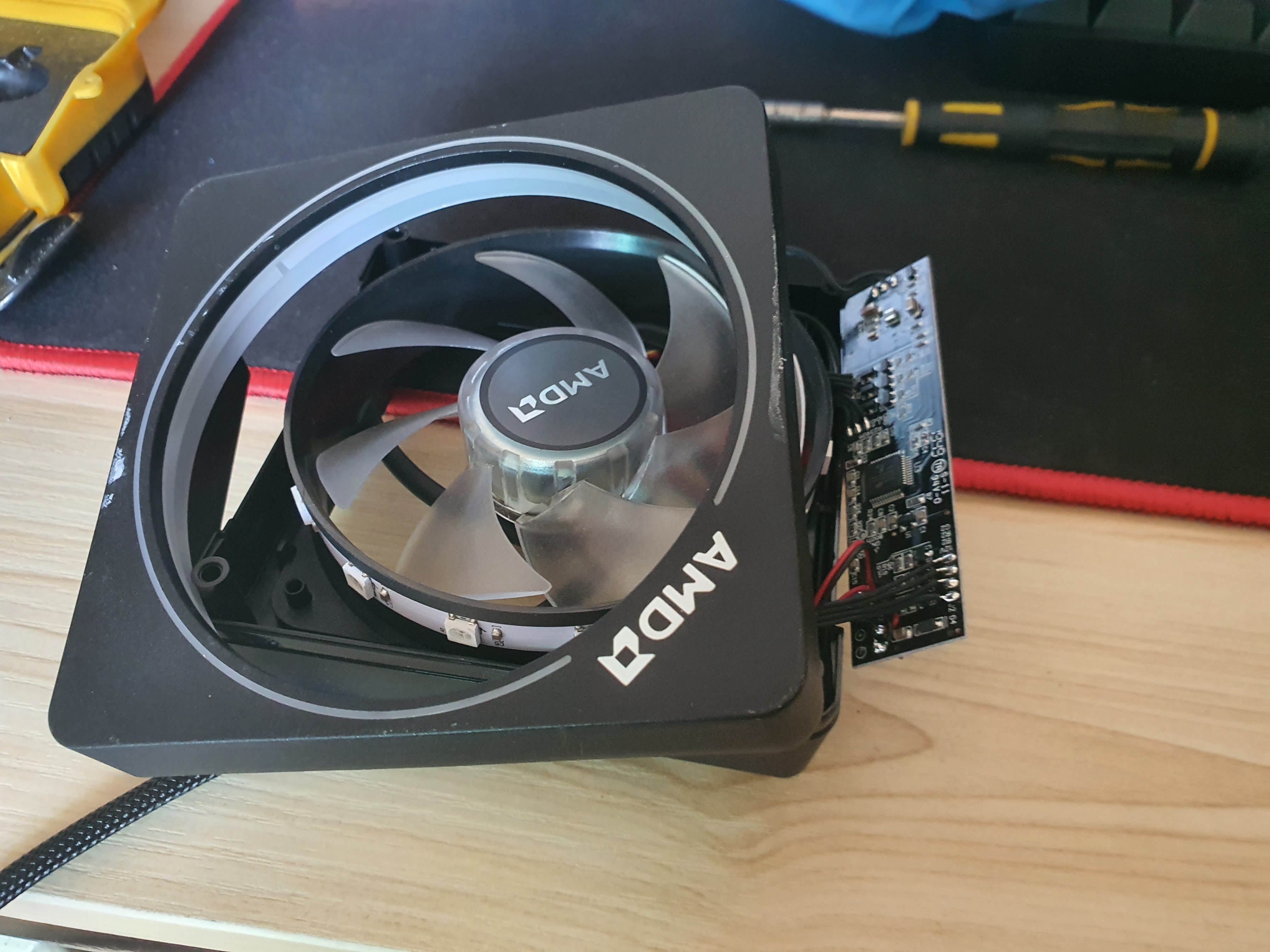

프리즘쿨러의 모든걸 제어하는 회로입니다

LED제어용으로 들어간 HT32F52352
ARM Cortex-M0+, 48MHz
16비트 EBI, 16kB RAM, 127kB ROM
이정도 사양입니다

쿨러 가장자리를 따라 빛이나게 하는 LED는 일반 LED가 아닌 네오픽셀과 비슷하게 칩마다 컨트롤러가 들어간 LED로 보입니다
따라서 일반적인 LED컨트롤러를 사용 못하고 위 사진의 저 칩으로만 가능해 보입니다


조립은 분해의 역순으로 조립하면 됩니다
