3D프린터를 조용하게 만들어보자

얼마전.. 평소처럼 무지성으로 프린터를 이용해 출력을 하다가
뭔가 크고 아름다운걸 뽑아야 해서 밤새 저걸 틀어놓아야 하는 일이 있었습니다.

근데 이넘 메인보드를 식혀주는 쿨러 소음과 모터소리가 시끄러워서 결국 잠시 출력을 중단하고 다음날이 되어서 다시 출력을 하고 말았죠

아 물론 출력물은 중단한 레이어에 수축이 심하게 생겨 망했답니다

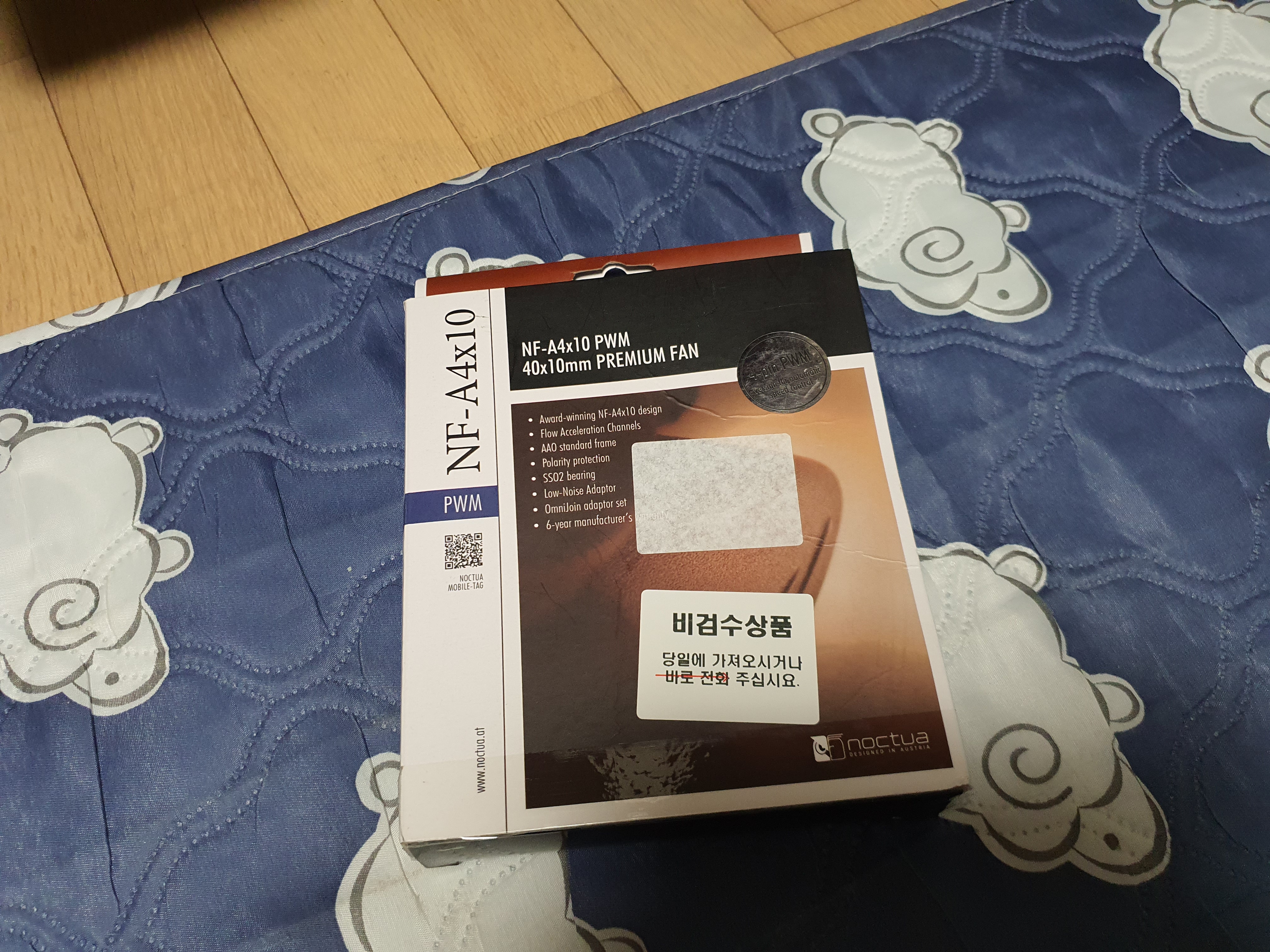

그래서 조용한 출력을 도와줄 녹투아 쿨러를 한개 주워왔습니다
신품으로 사기에는 작은 40mm쿨러주제에 2만원이나 하는 높은 가격때문에 장착하기에 부담이 너무 컸지만
운좋게 반품된 물건을 판매하는 중고마트 비슷한곳에서 저럼하게 나와 구입하게 되었습니다

신품 가격이 비싼만큼 포장도 뭐가 많습니다

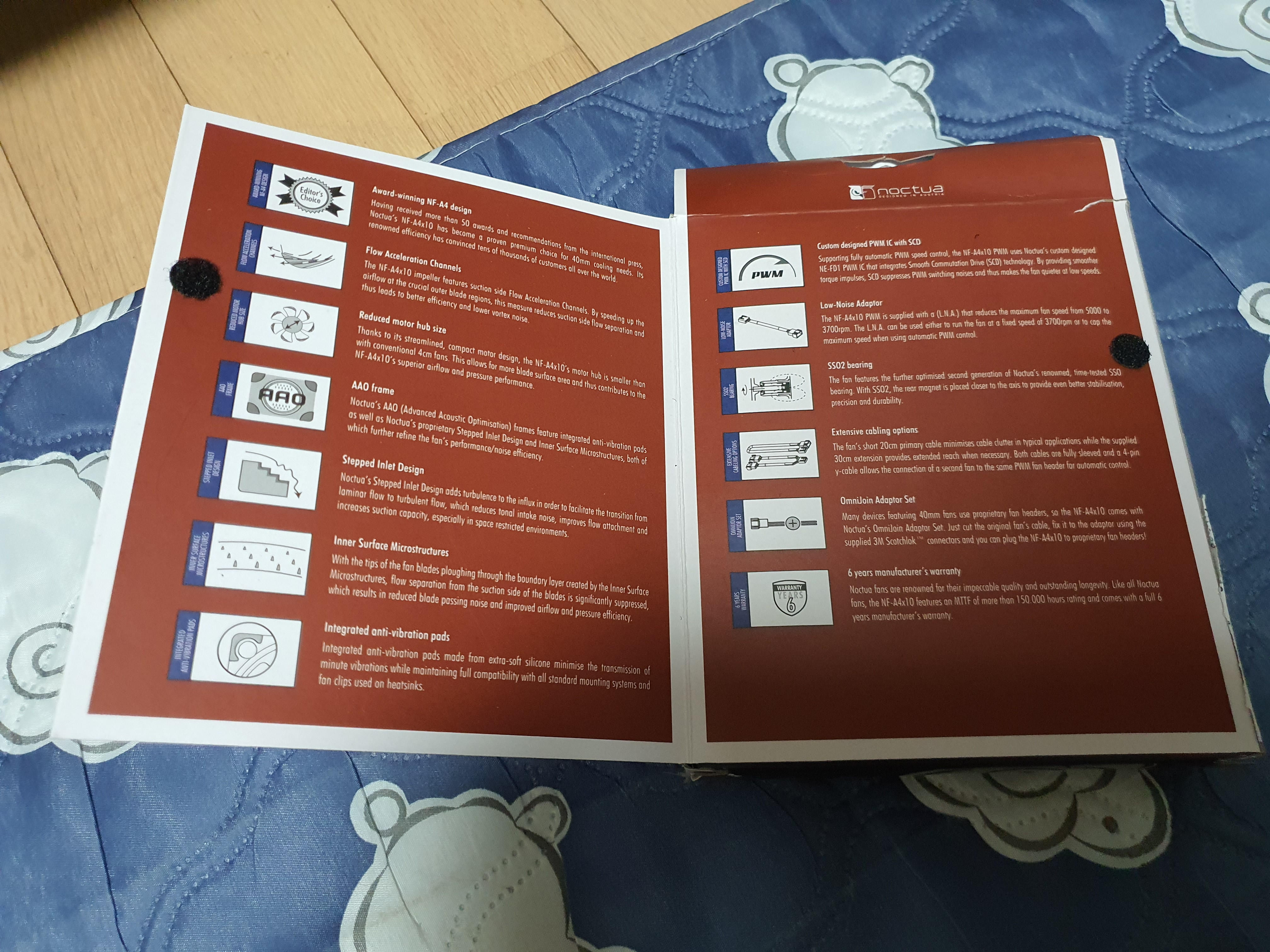

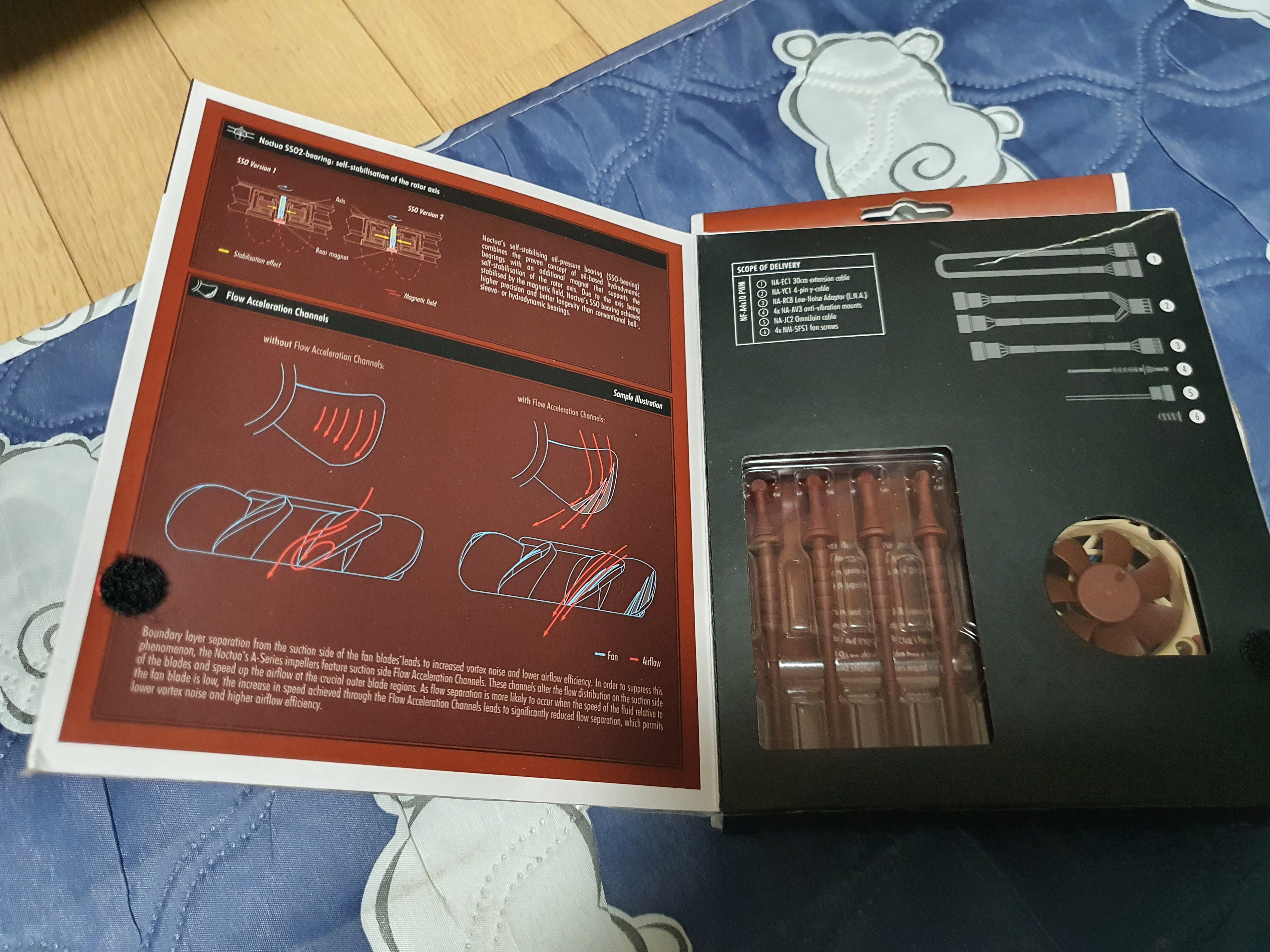

대충 어떤 기술이 사용되었는지 써있는 내용과 구성품들 내용

기술2

포장 하나는 맛깔나게 잘 하는것 같네요

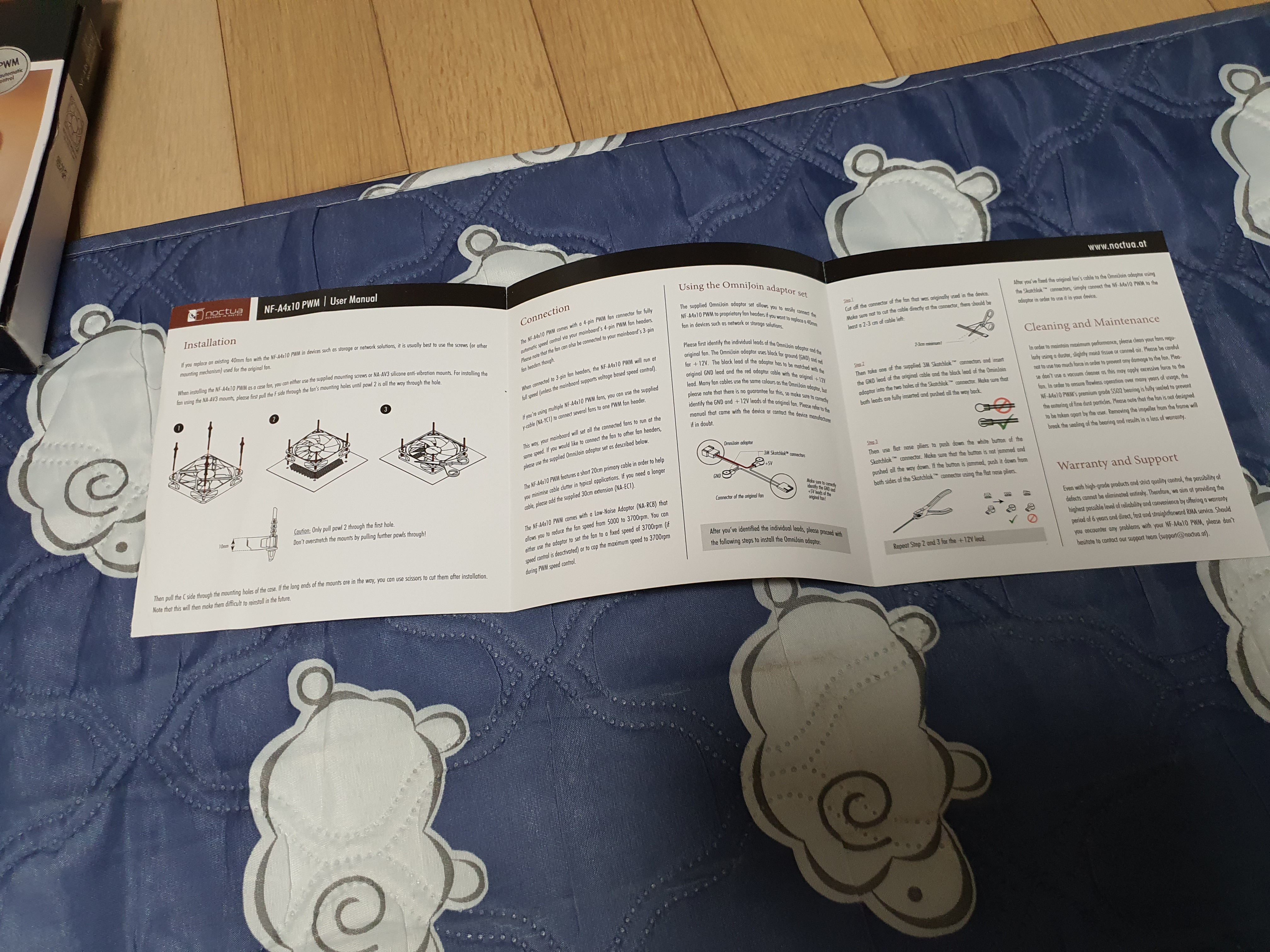

내부 사용설명서
컴덕이라면 다 알고있는 내용이 써있습니다

내부 구성품 1

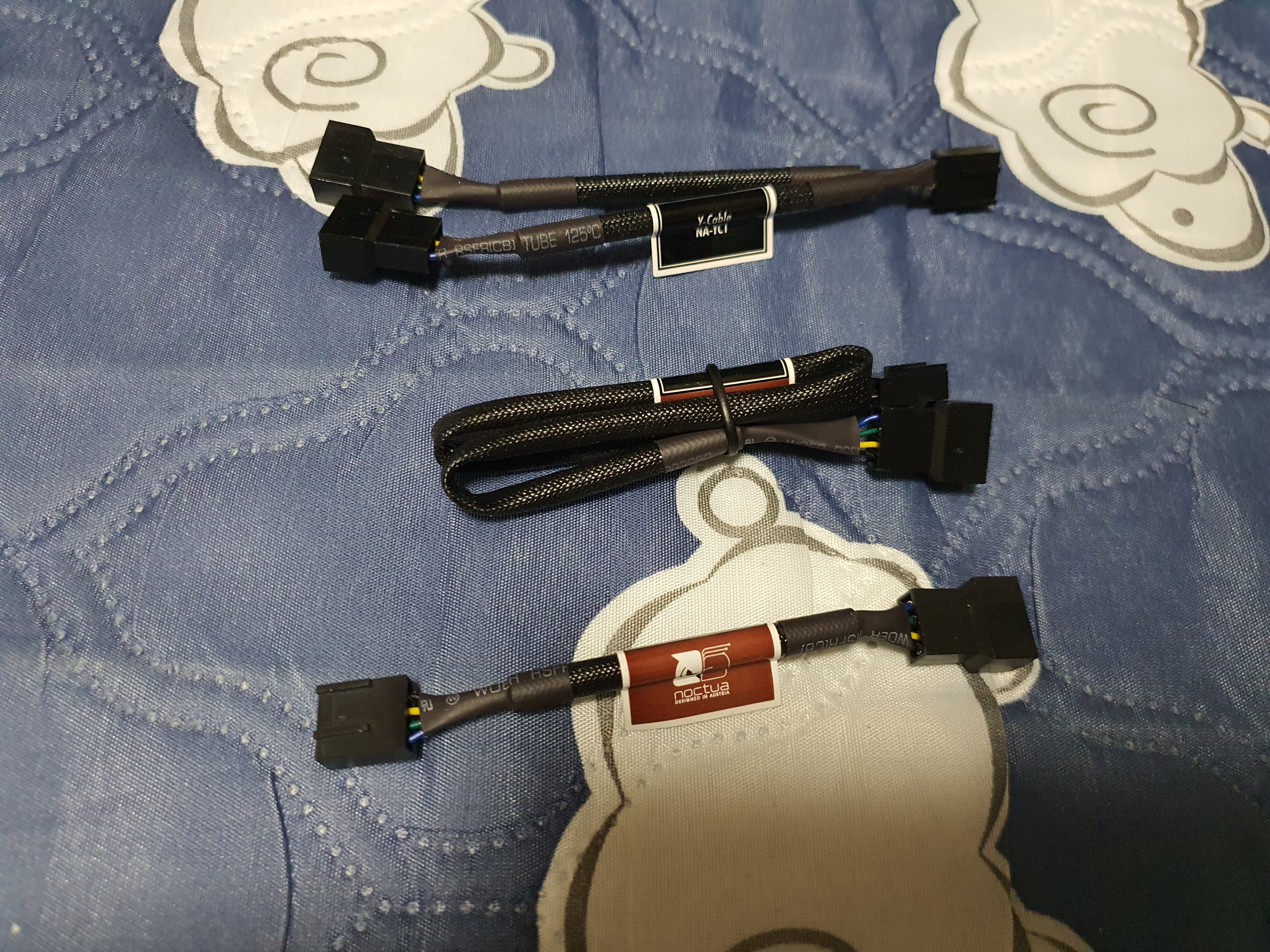

위에서부터 Y잭, 연장선, 저항잭 입니다

구성품2

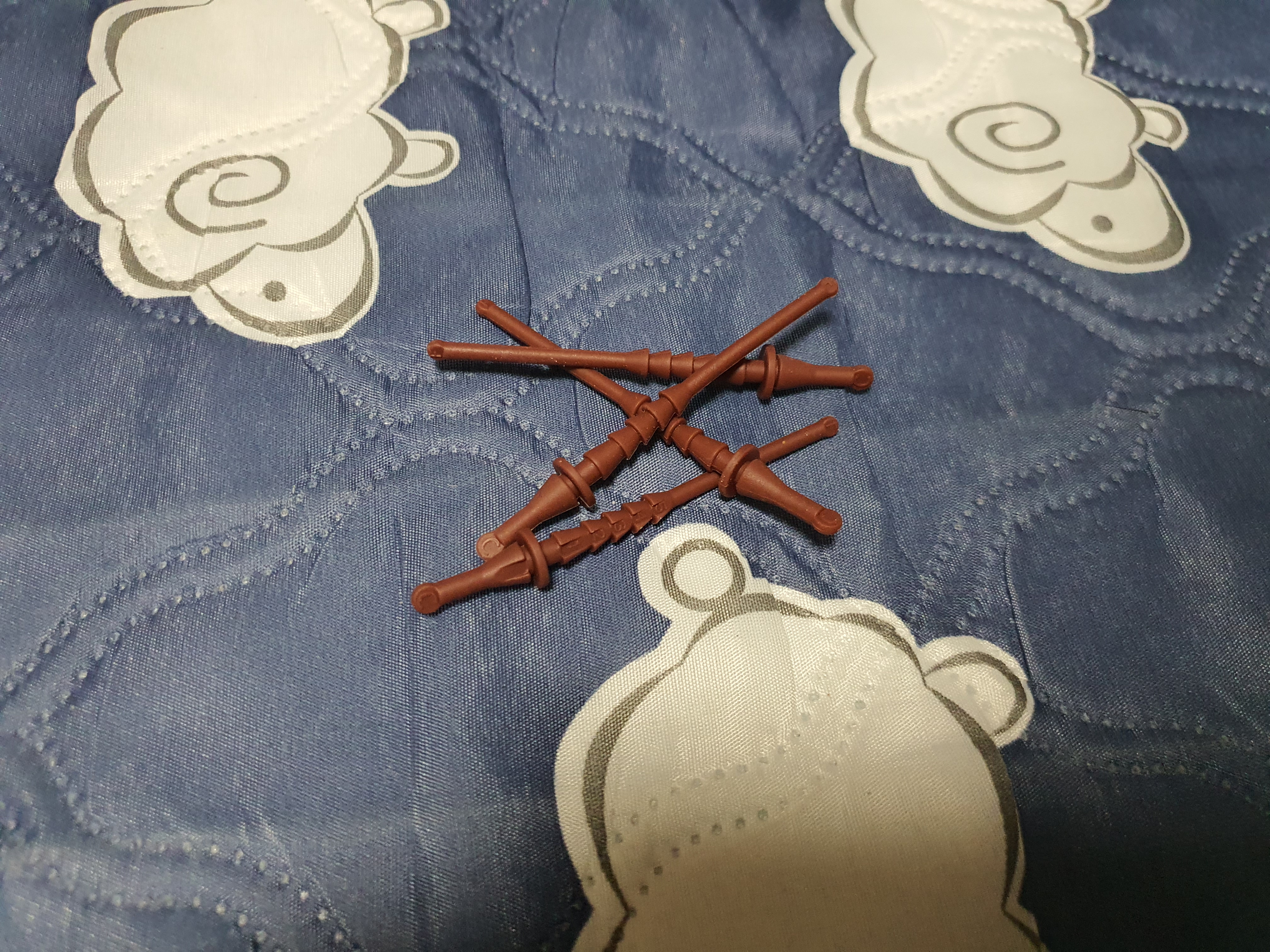

실리콘 재질의 고정 핀 입니다

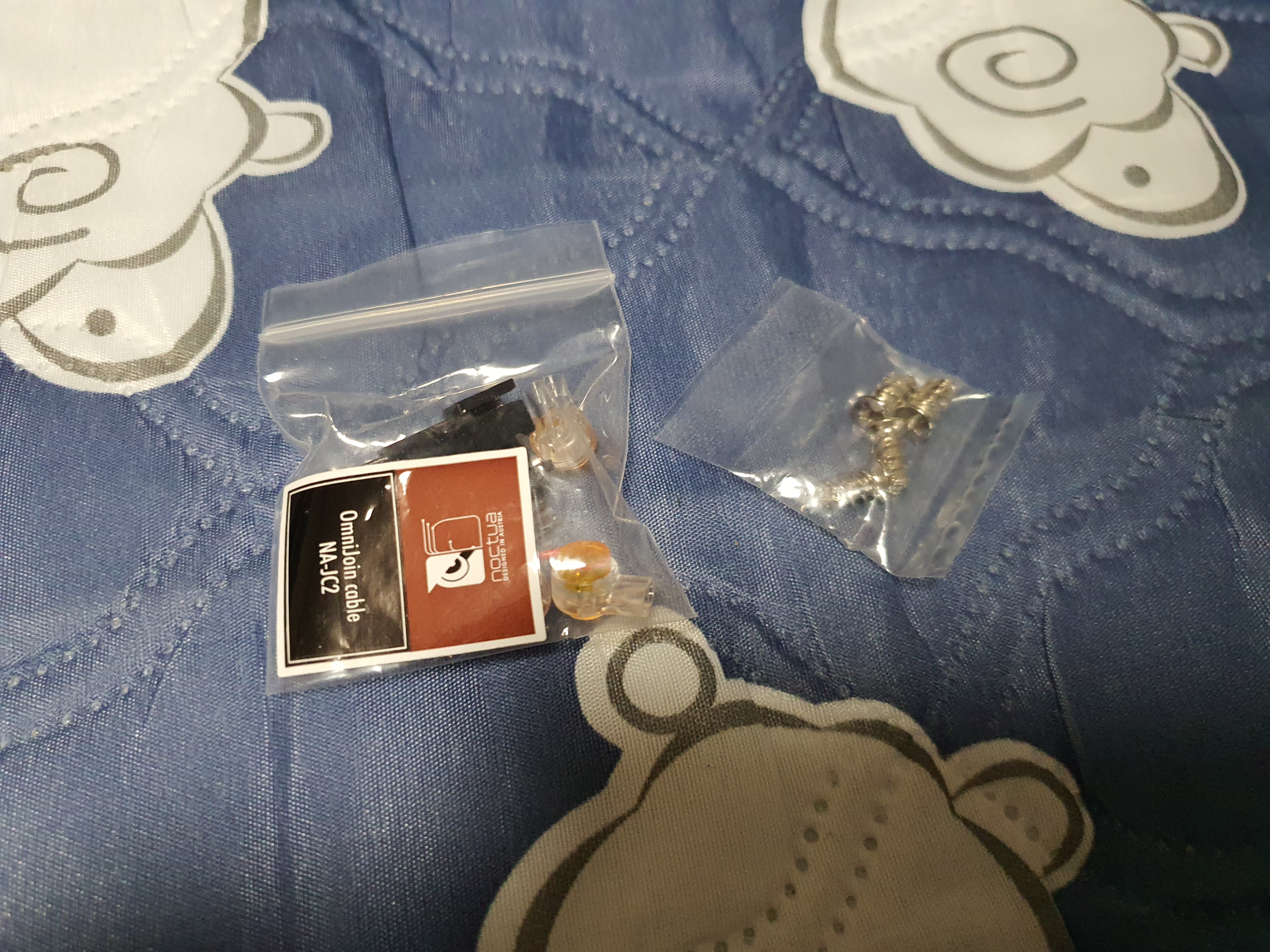

구성품3

다른곳에서 전선을 따와서 쿨러를 연결할때 쓰는 커넥터 세트와 고정나사 입니다

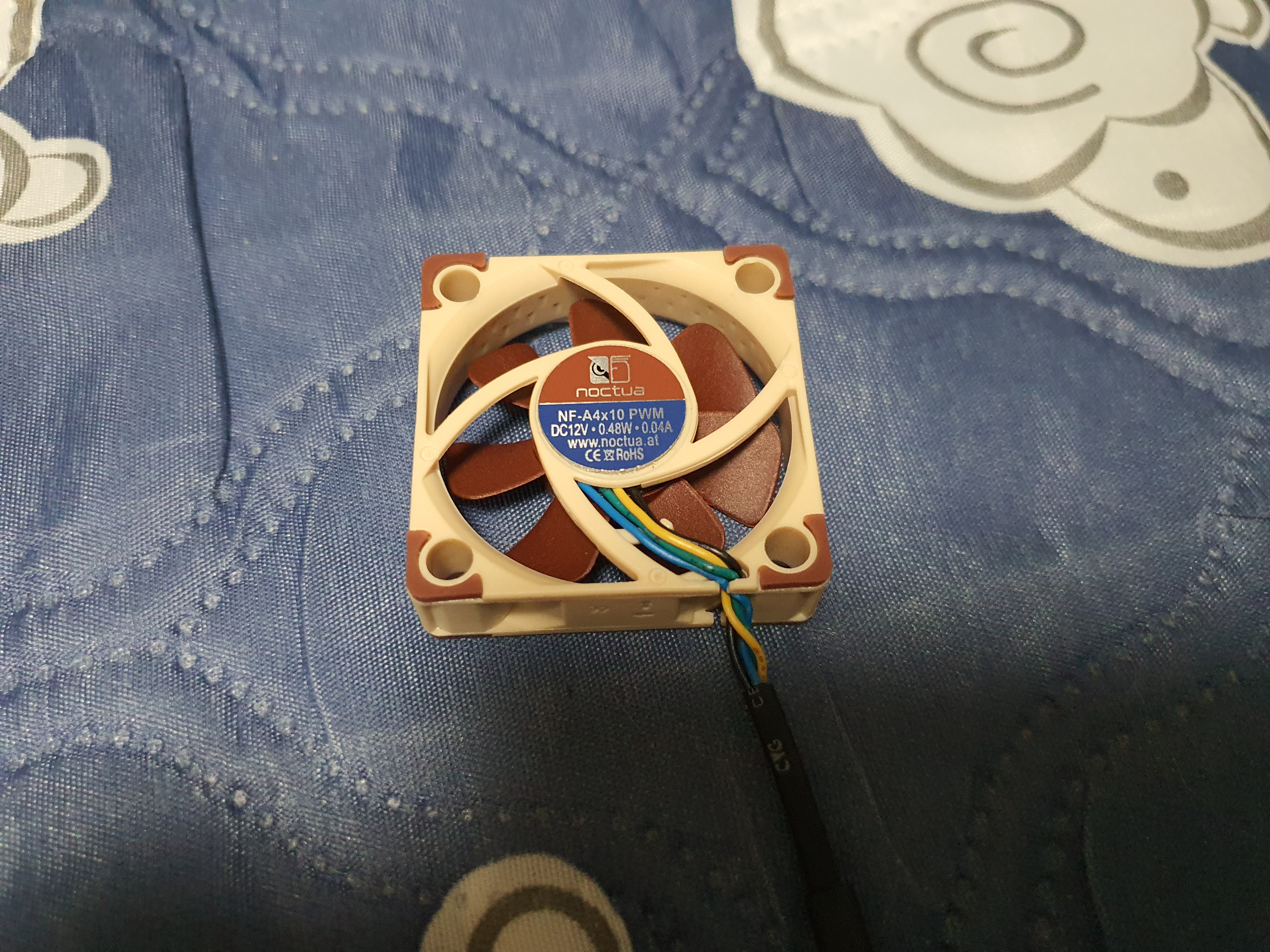

그리고 쿨러 본체입니다

기존 소음발생기를 제거하기 위해 뚜껑을 열어봅니다

엔더 메인보드에서 나오는 전압은 24V이기에 작동시킬려면 반드시 강압회로를 연결해야 합니다

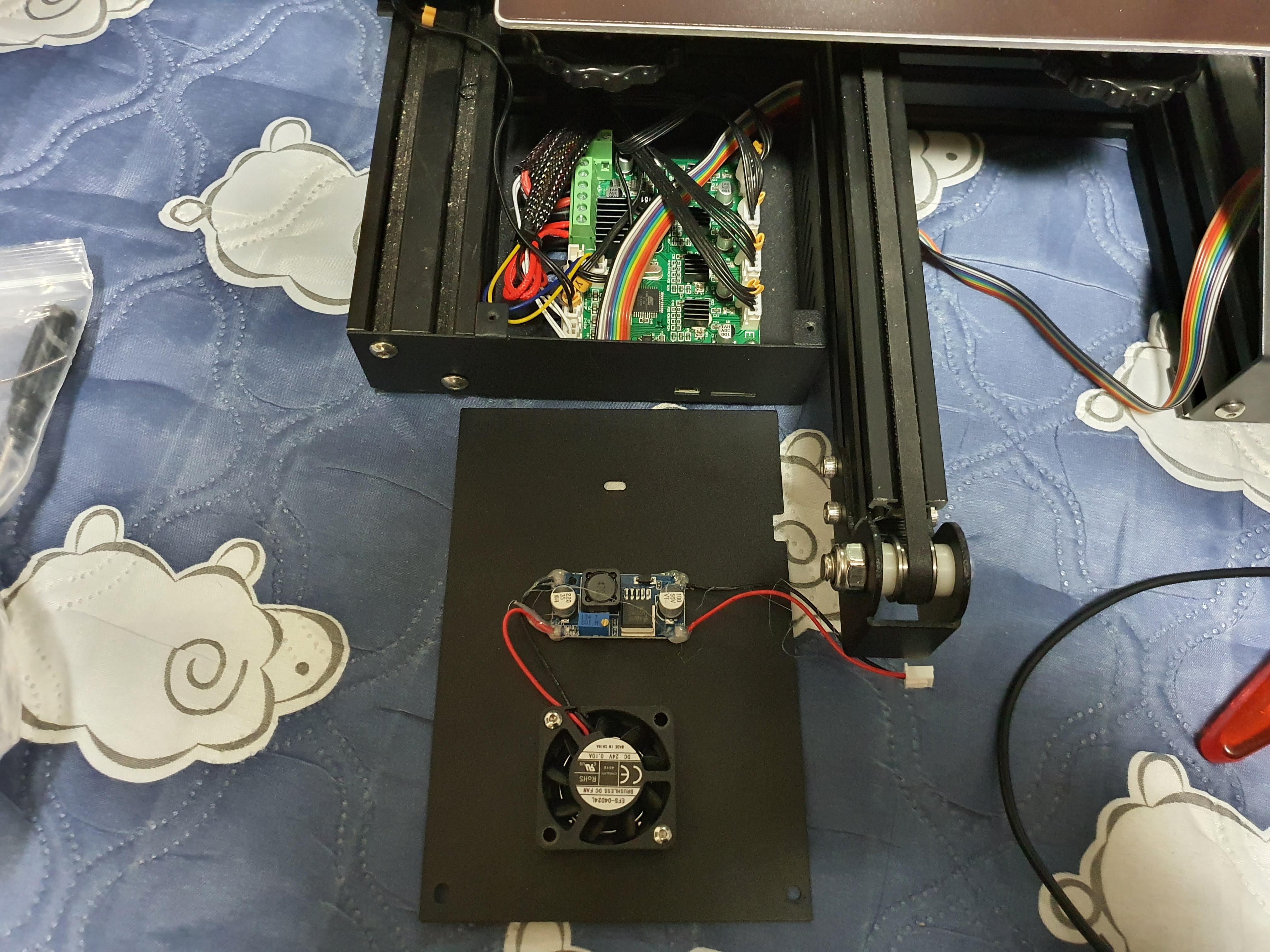

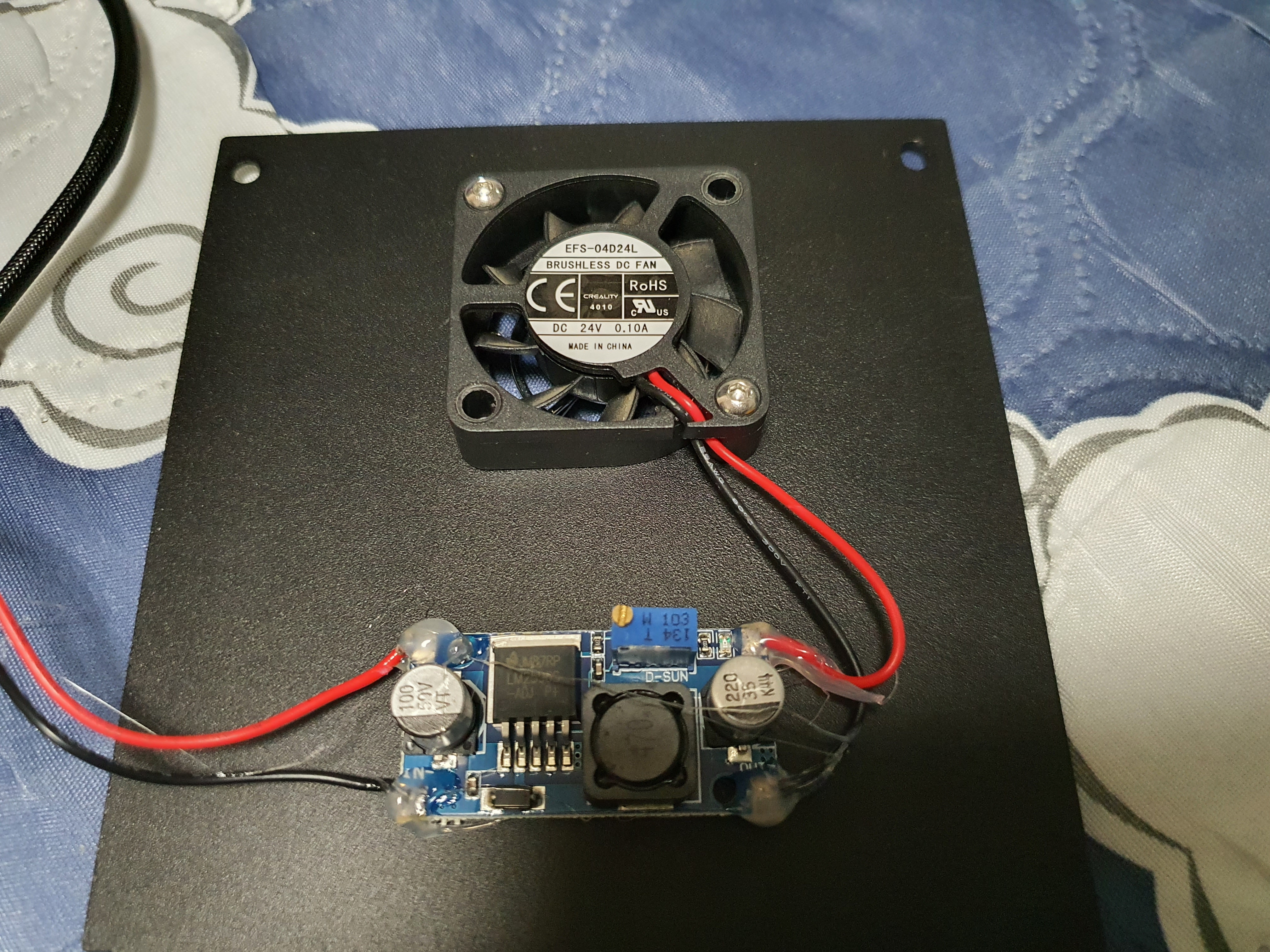

사진은 기존 엔더팬이 너무 시끄러워서 강압회로를 연결해 rpm을 낮추려고 시도했던 사진인데.. 별 차이는 없었습니다

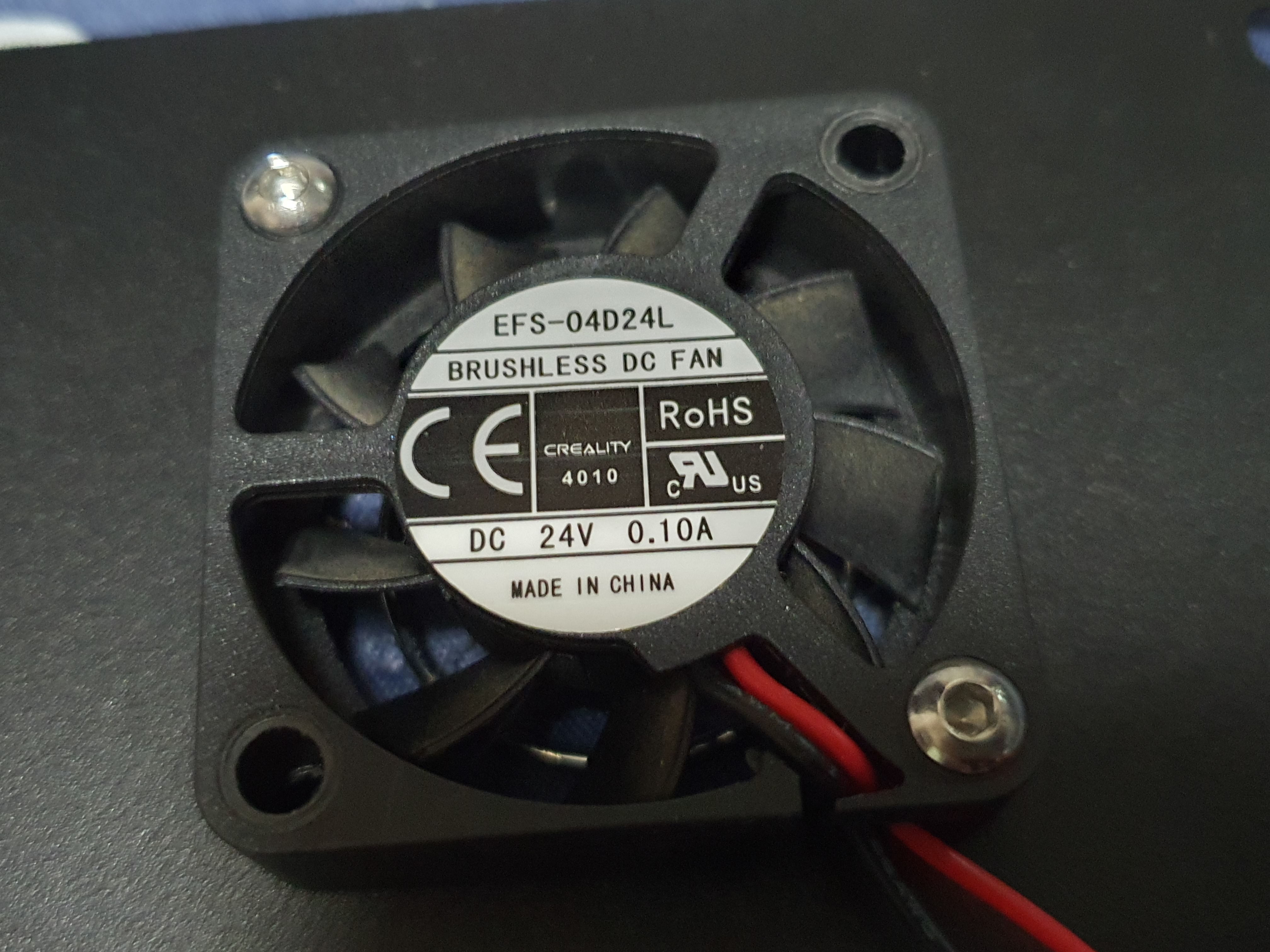

기존 쿨러의 스펙입니다
24v에 0.1A

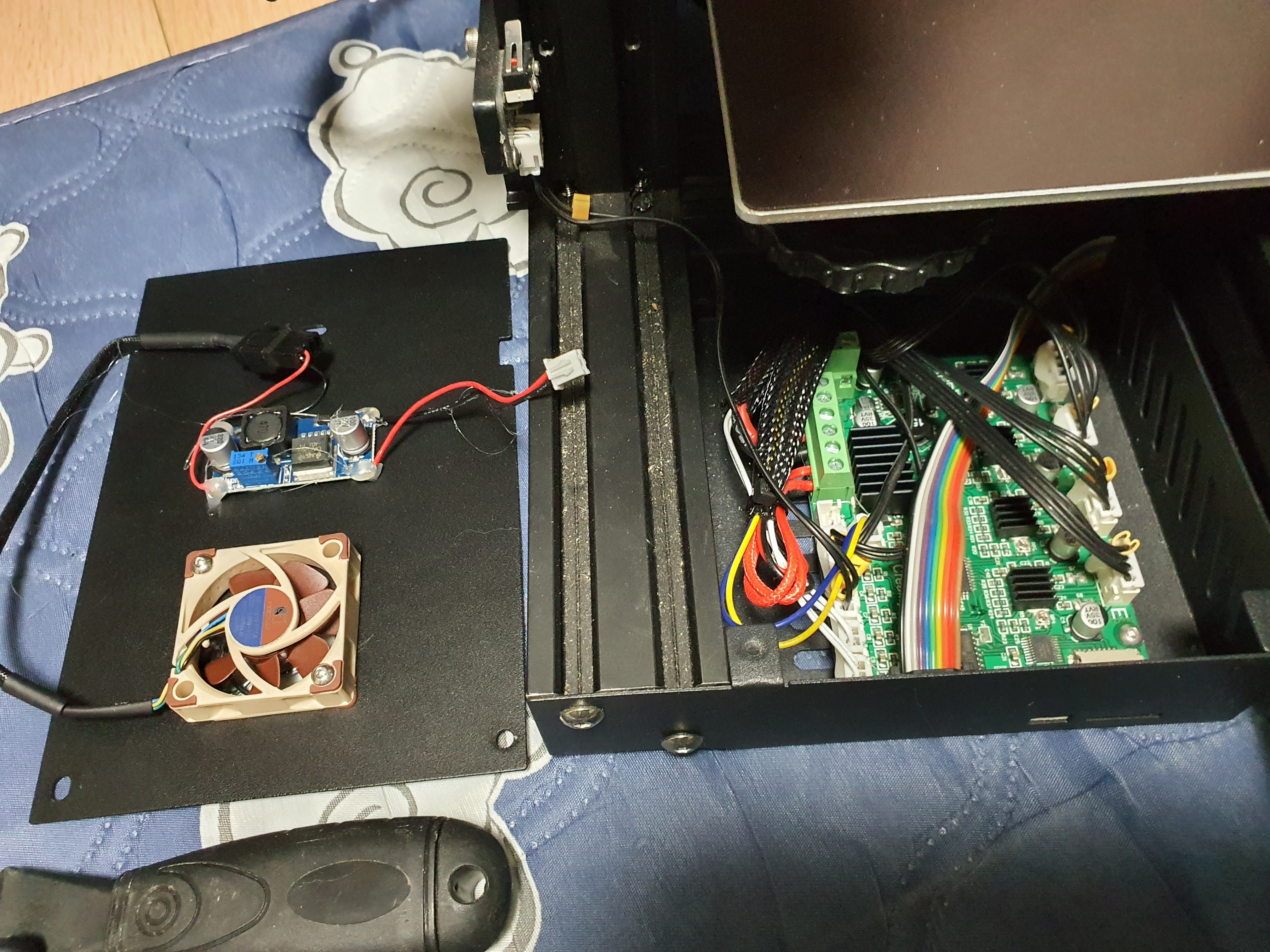

이제 이걸 때어내고 사진처럼 교체하면 됩니다
이것으로 팬소음은 좀 잡았네요

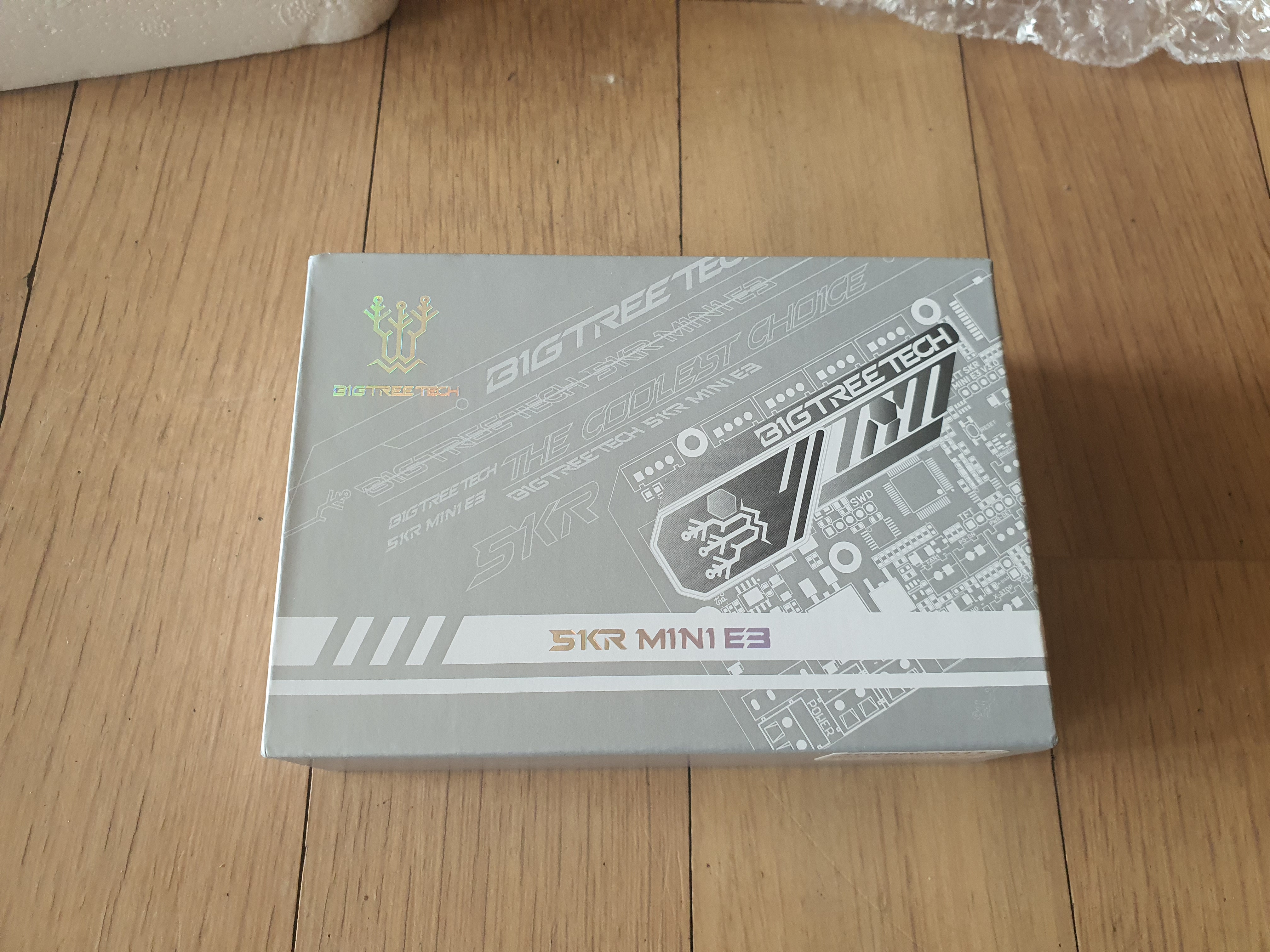

그리고 이녀석은 얼마전 주문한 저소음 보드입니다
SKR mini E3라는 녀석으로 그냥 보드만 교체하면 조용해지는 녀석입니다

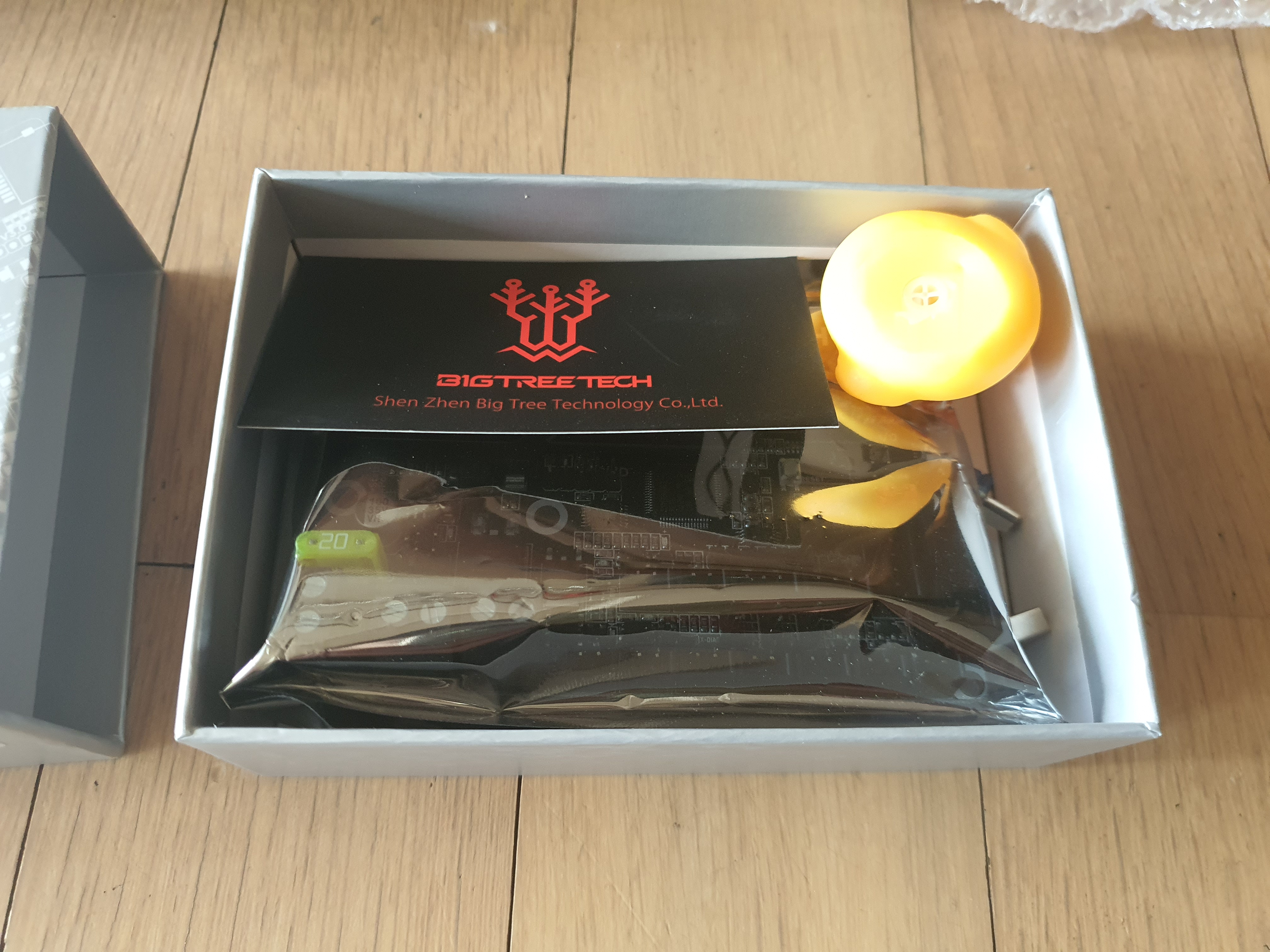

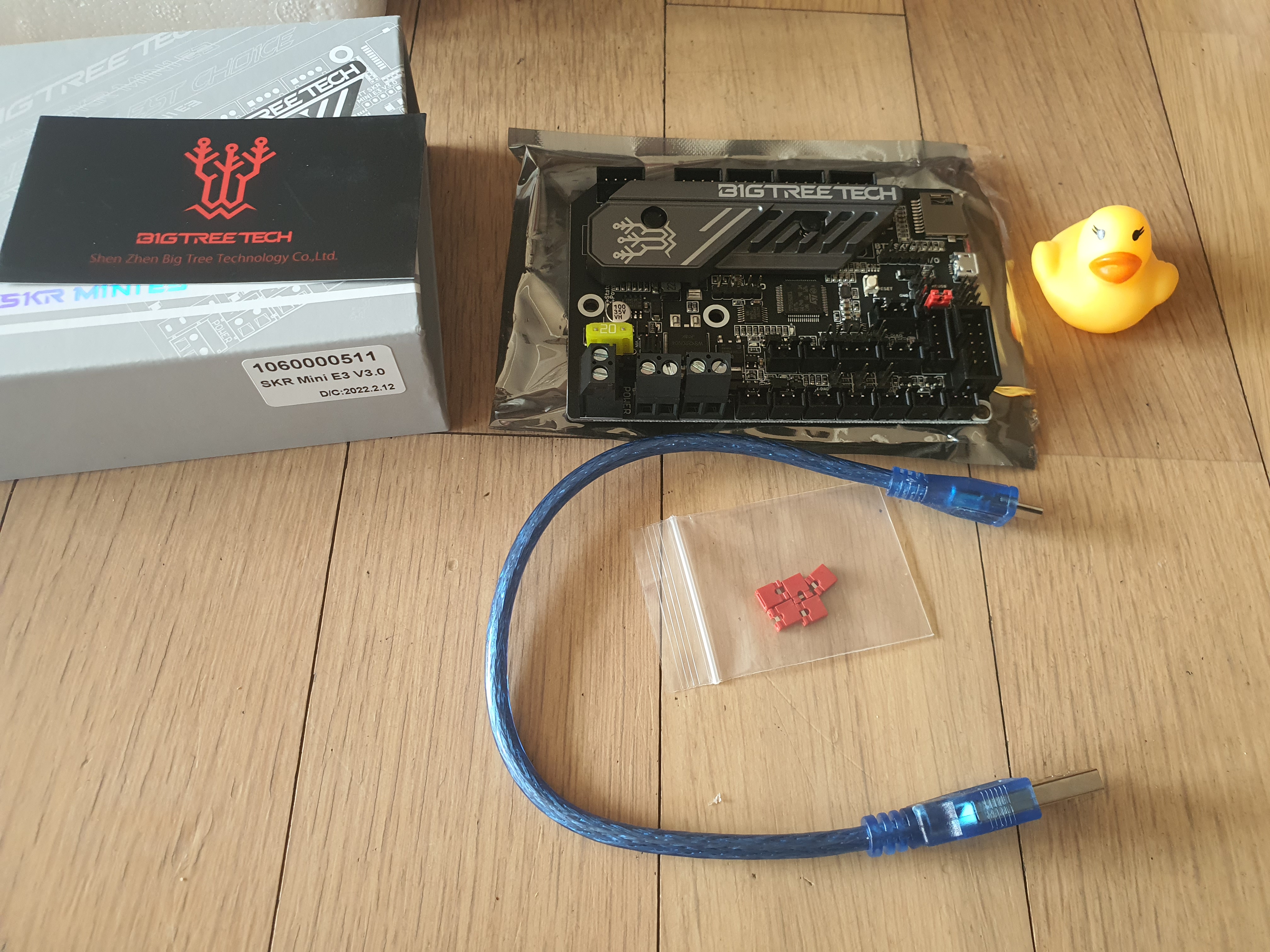

열어보면 대충 이렇습니다

구성품은
빅트리 명함, 보드 본체, 케이블, 점퍼, 오리인형 입니다

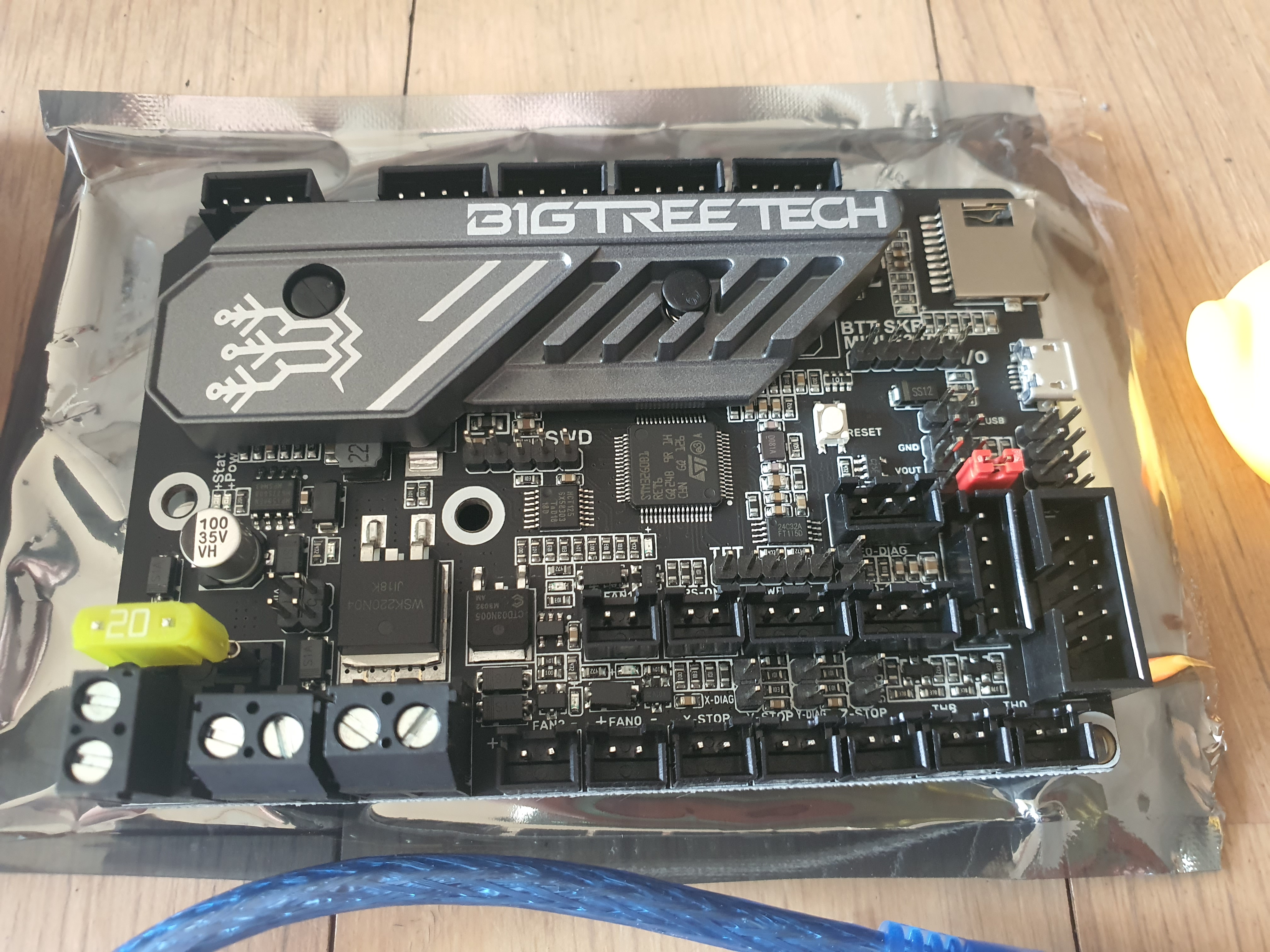

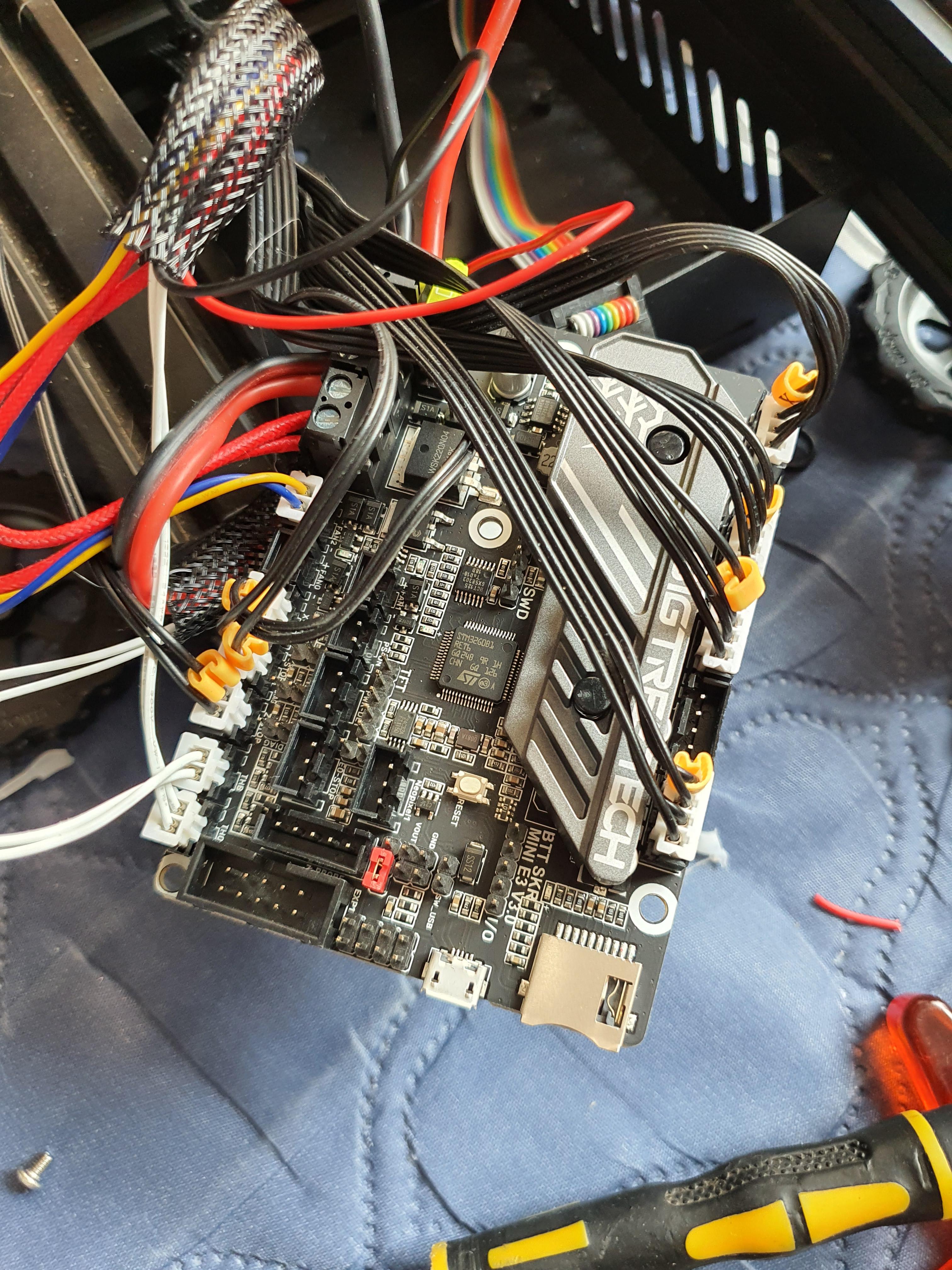

보드 확대 사진입니다
방열판이 멋스럽게 생긴게 특징이네요

이 보드의 장점은 진짜로 기존 엔더의 메인보드와 핀 레이아웃이 같아서 그냥 그 자리 그대로 연결하면 되는 쉬운 보드라는것 입니다
펌웨어도 엔더에 맞게 미리 들어가 있어
따로 손볼것도 없이 그대로 쓰면 되네요

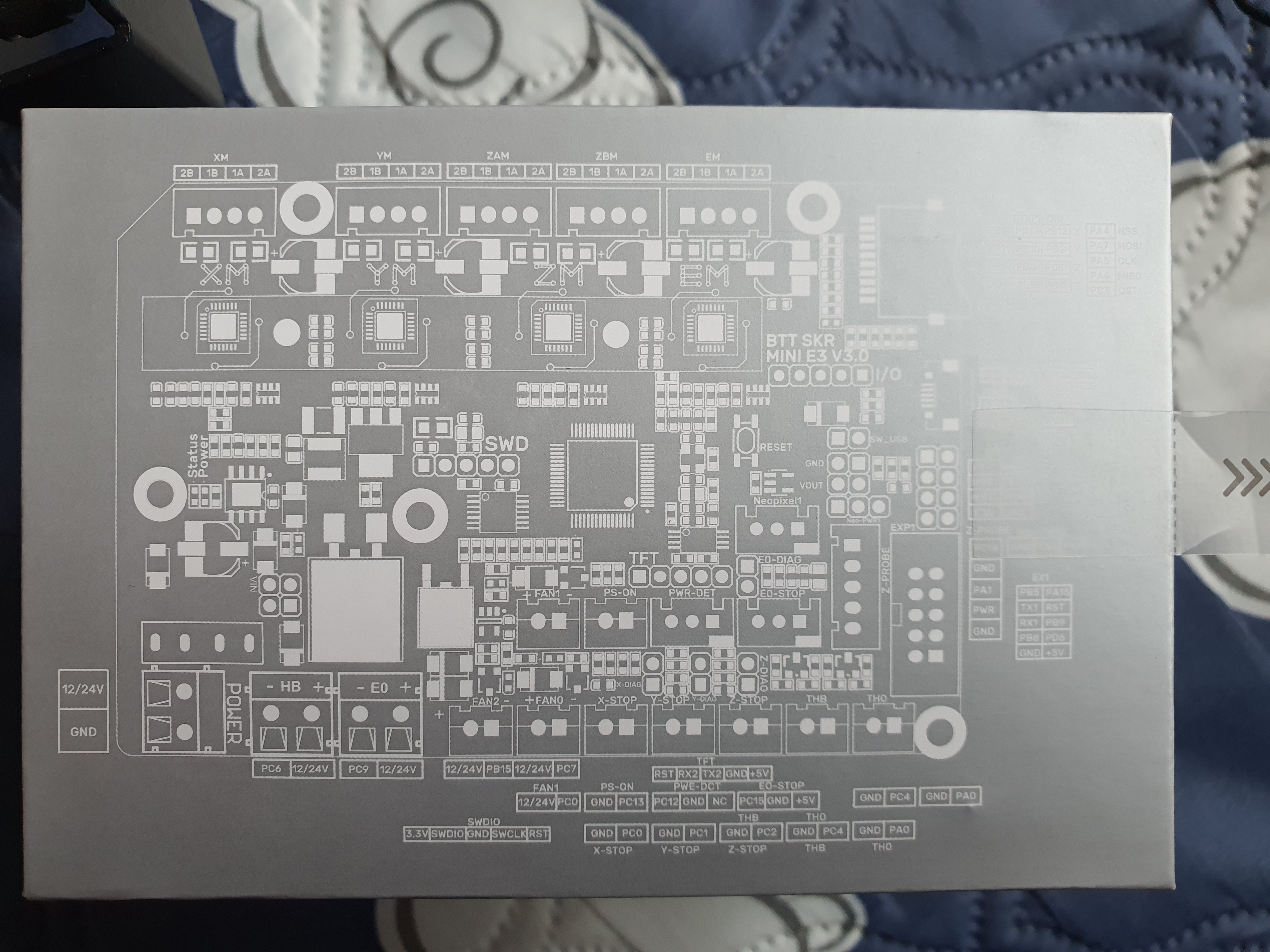

박스 하단을 보면 레이아웃이 적혀있으니 참고해서 장착하시면 됩니다

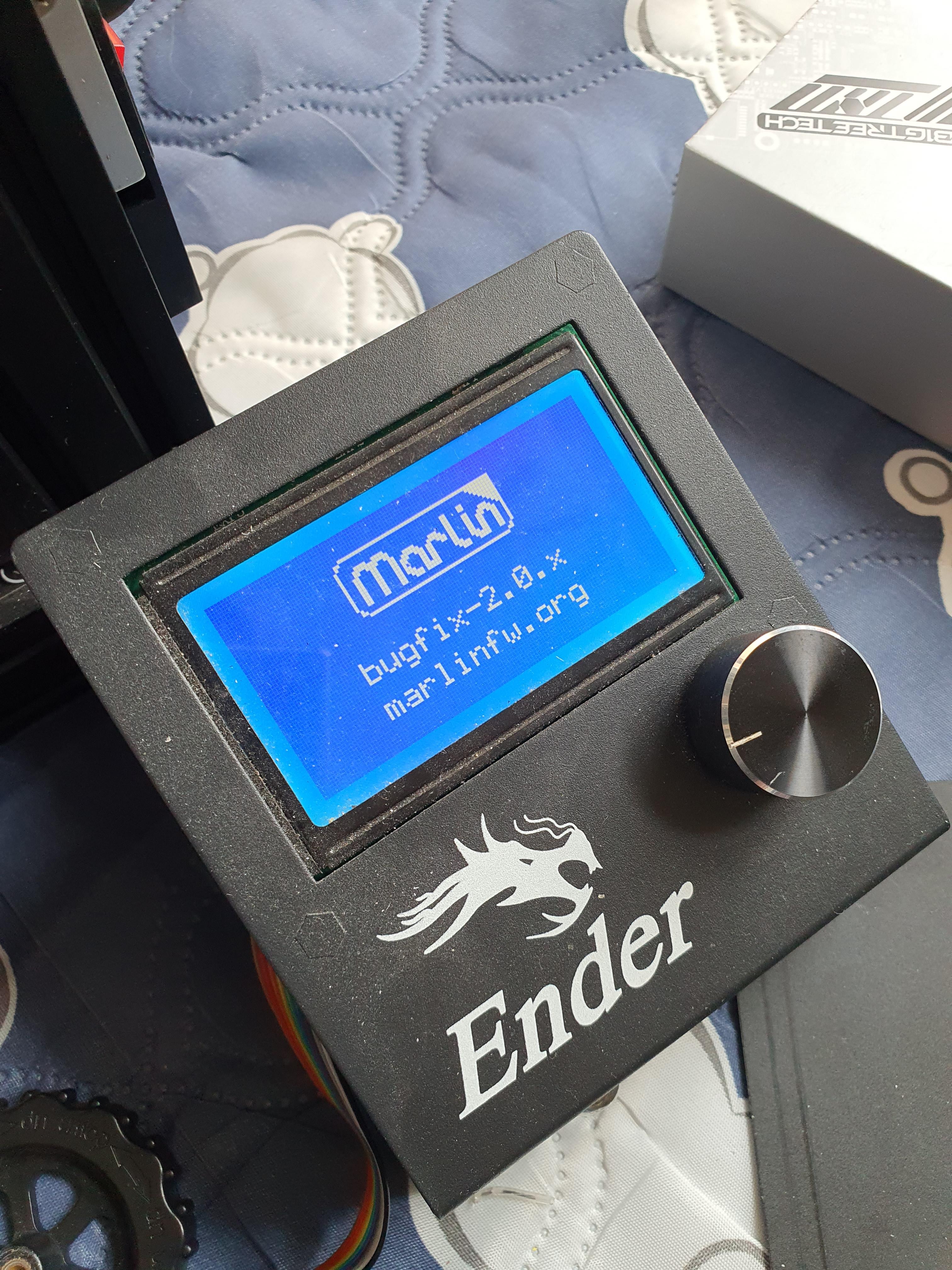

펌웨어는 마를린 펌웨어가 들어가 있습니다.
컴퓨터에 연결해 입맛에 맛게 좀더 세부적인걸 손볼수가 있는게 장점인 녀석입니다
