방열판을 야매로 갈아보자

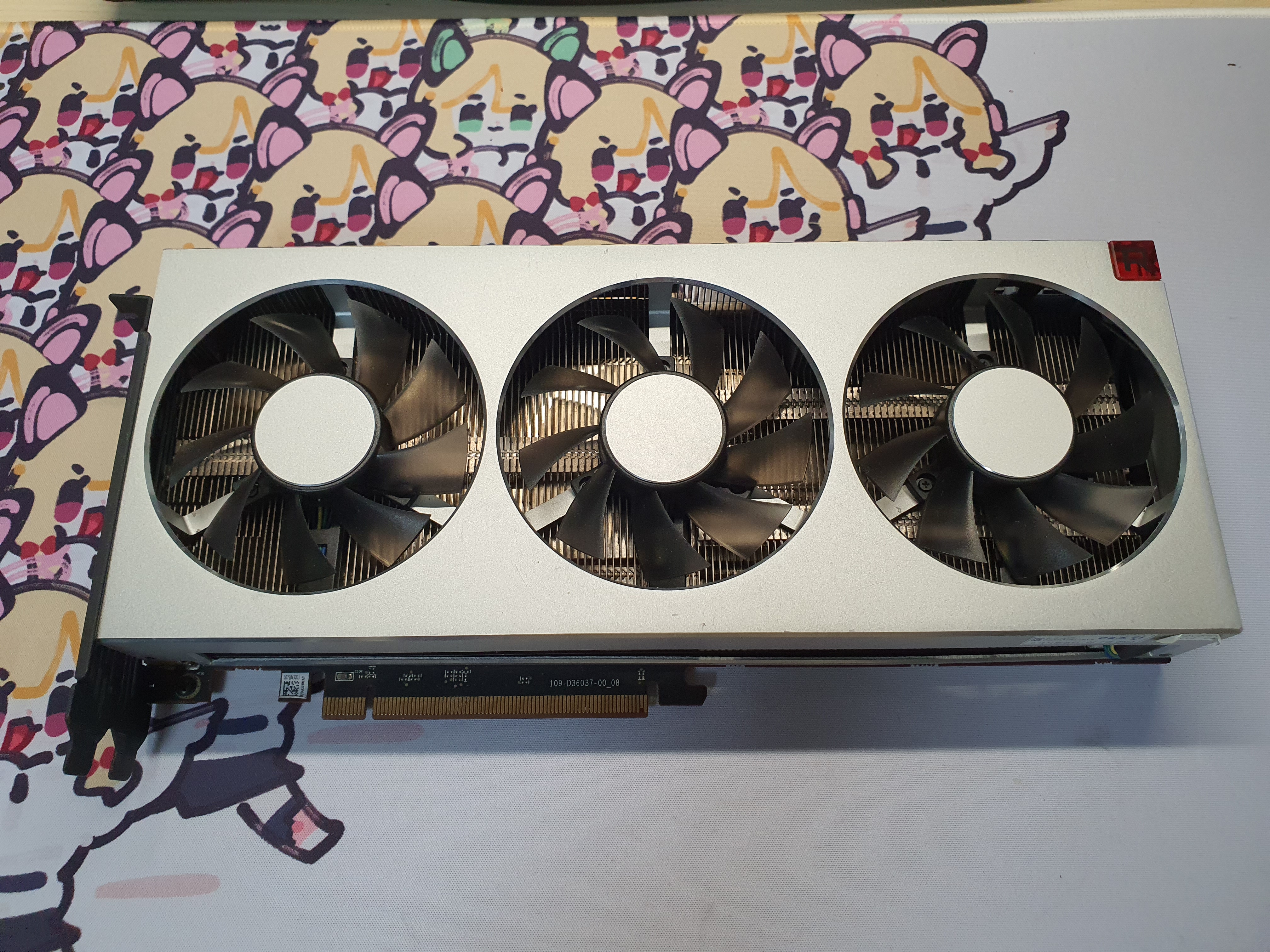

사실 블로그 주인장에게는 라데온7 글카가 하나 있습니다.
이녀석의 특징중 하나가 다른곳 온도는 괜찮은데 유독 핫스팟 온도가 너무 높은 문제가 있었습니다.

원인은 바로 이 녀석
해외에서도 나름 문제가 있었는지 관련된 포럼 글도 있더군요.

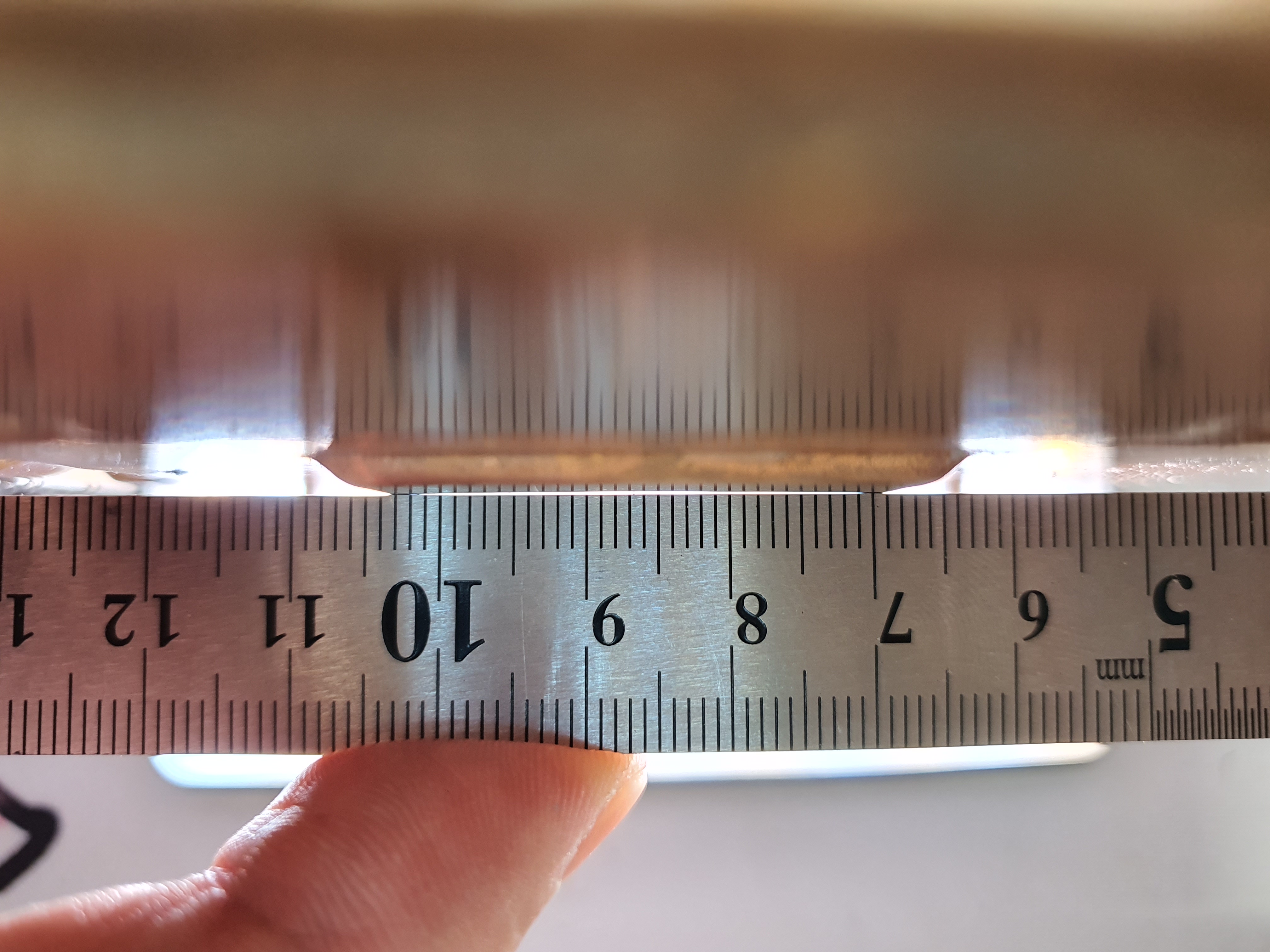

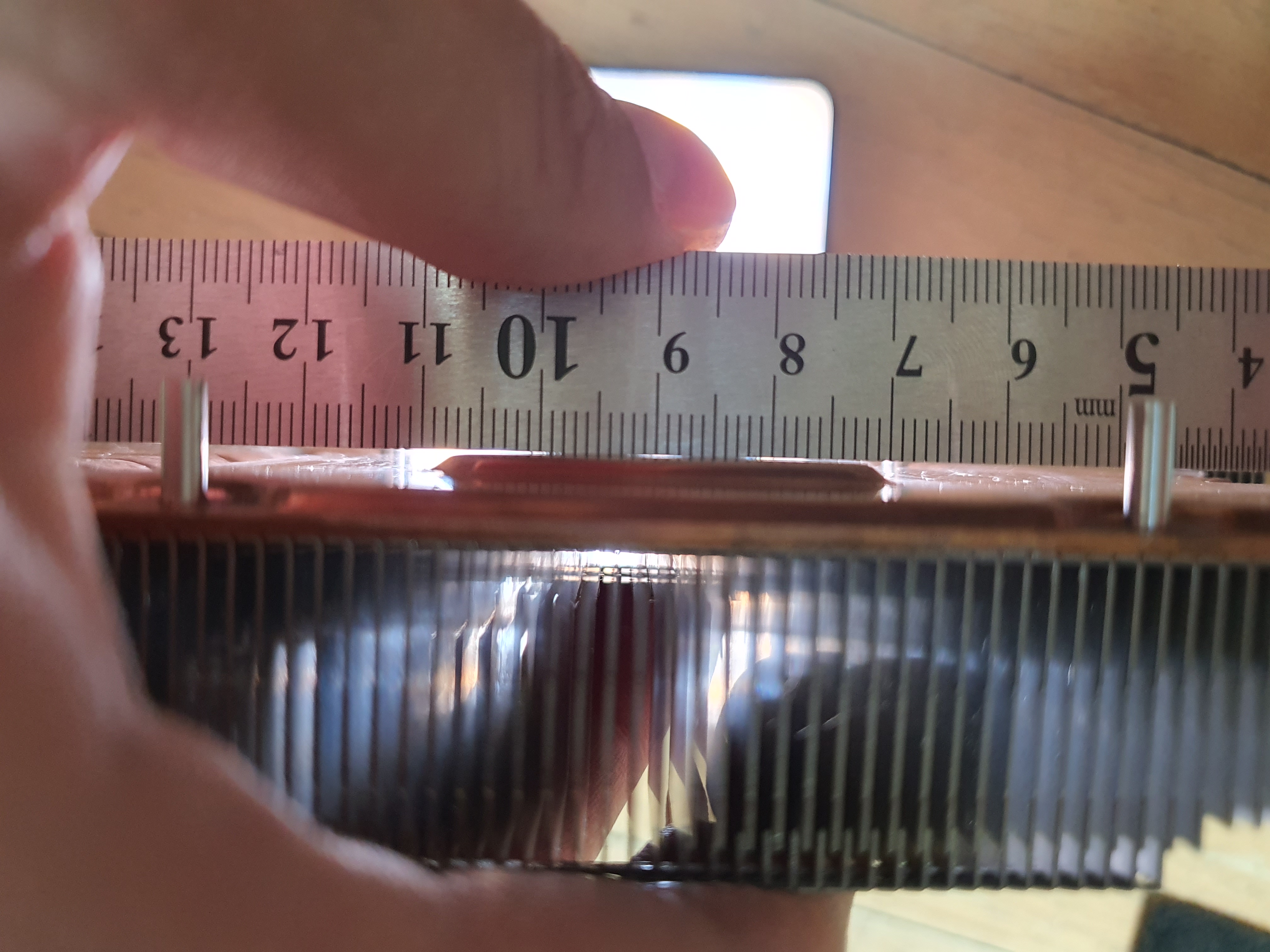

사진과 같이 방열판이 안쪽으로 들어가서 온도가 잡히지 않는 문제로 주인장과 같이 고통받는 사람이 있다는걸 알았습니다

뭐 어떻겠어요 갈아내봐야죠
일딴 놀고있던 3D프린터를 활용해 사포를 고정시켜줄 지그를 출력하고

나가서 사포를 사왔습니다.
100방 300방 800방 그리고 컴파운드로 구입했습니다.

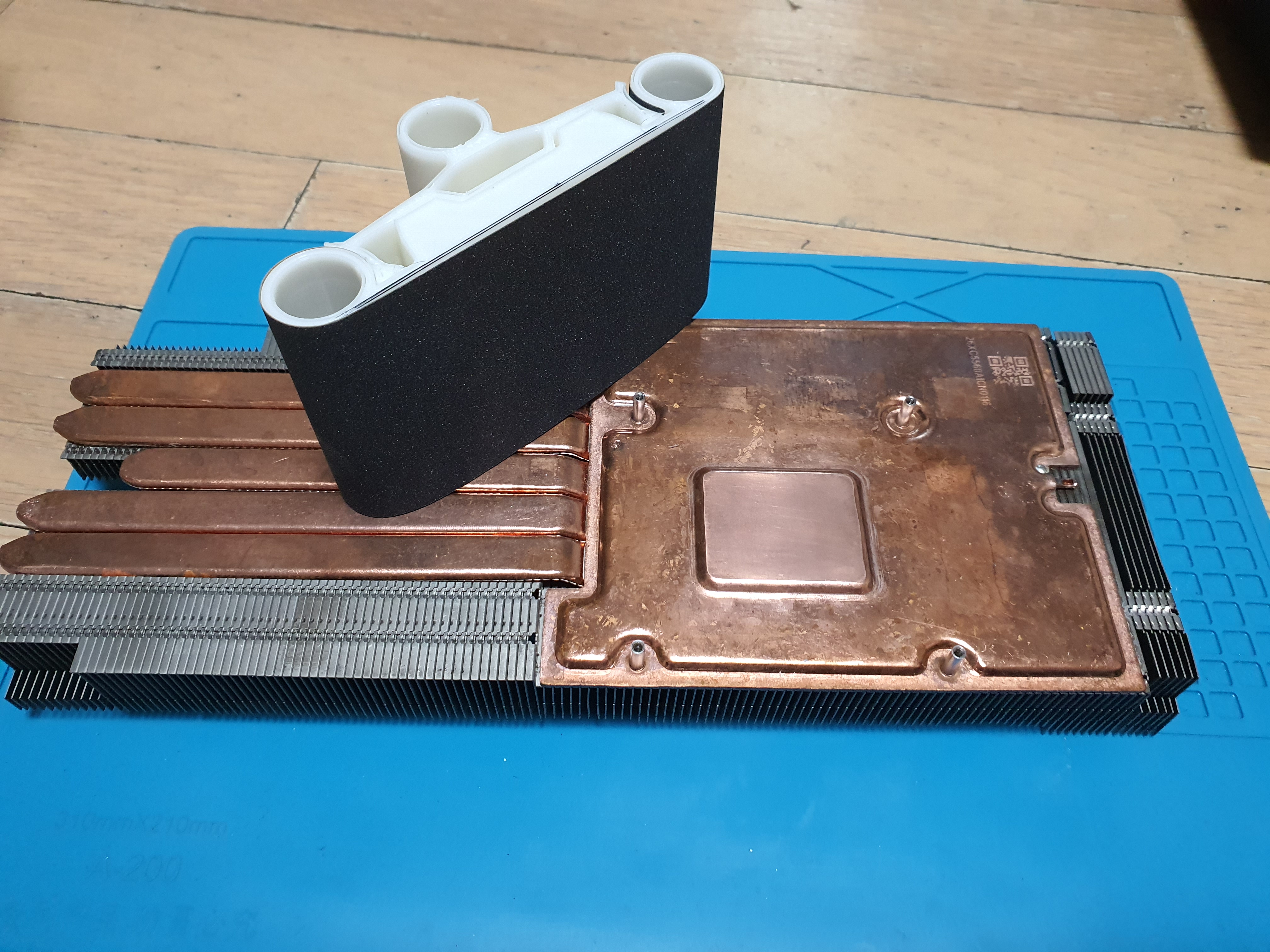

좀 지나니 출력된 지그

이제 한번 갈아봅시다
방열판 고정용 나사와 베이퍼챔버 꼭지를 건들지 않게 해서 조심스럽게 연마작업을 시작해봤습니다

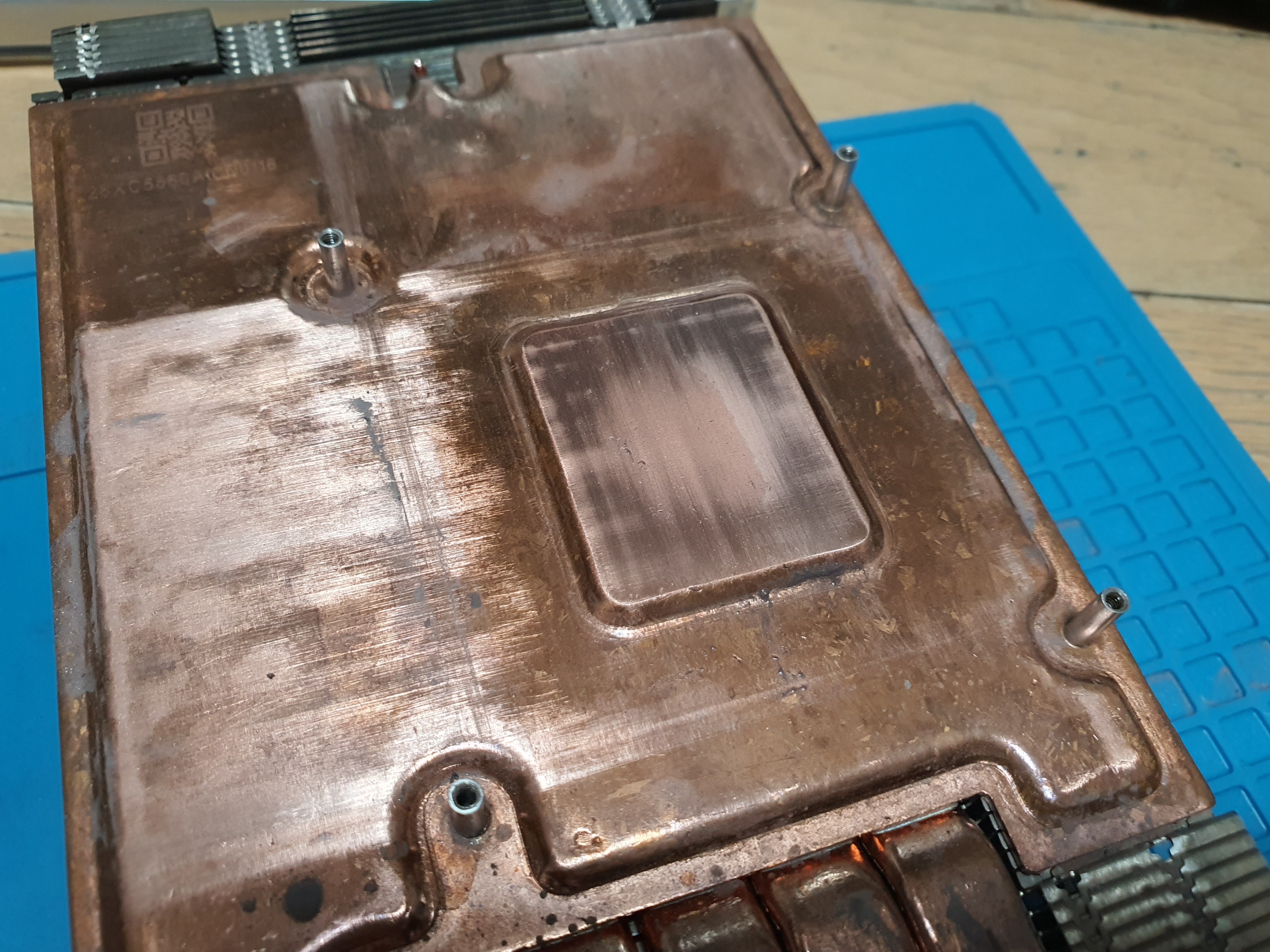

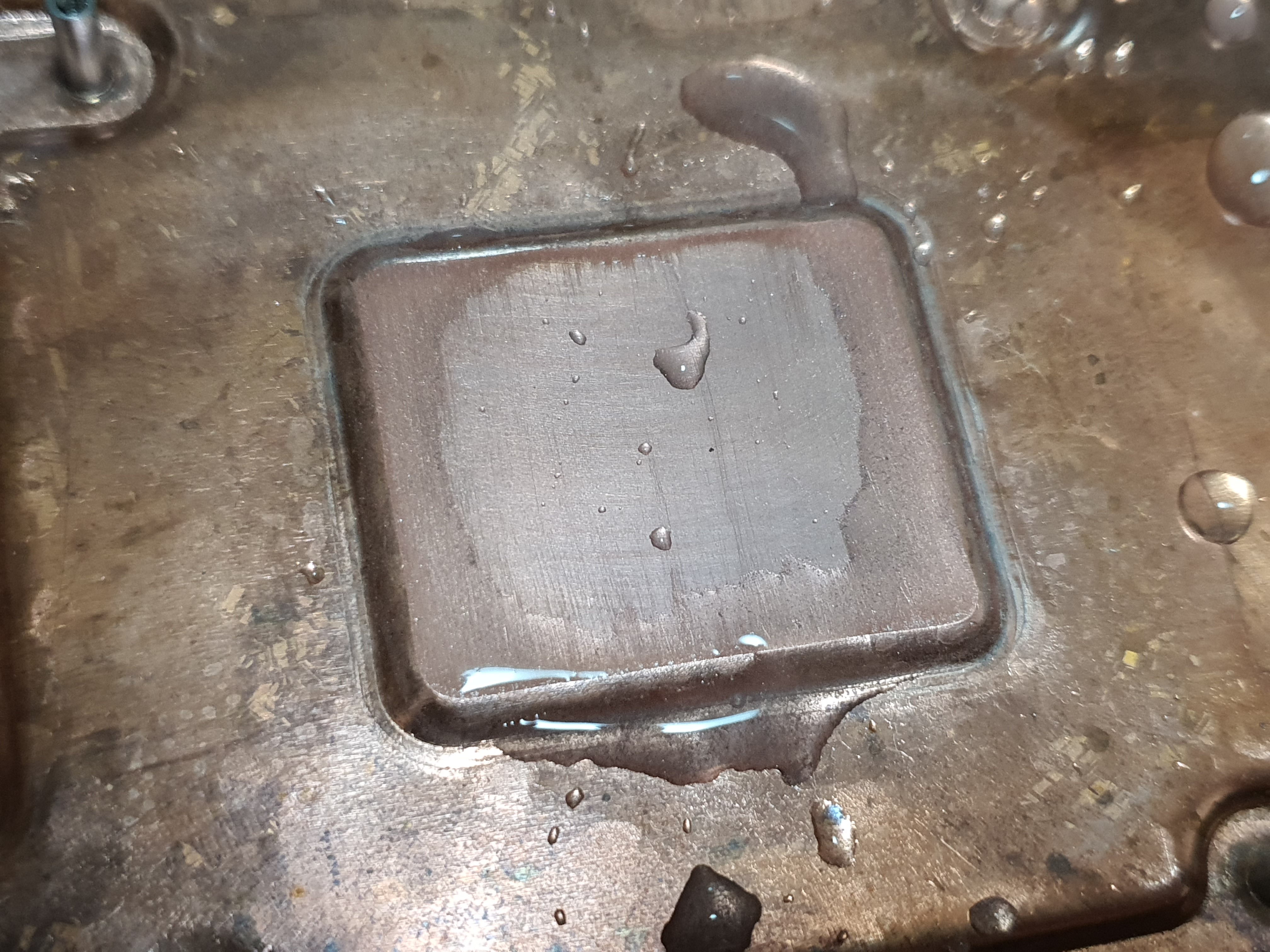

뭔가 조금씩 갈리고는 있지만 아직은 좀 오목한것 같습니다

중간점검

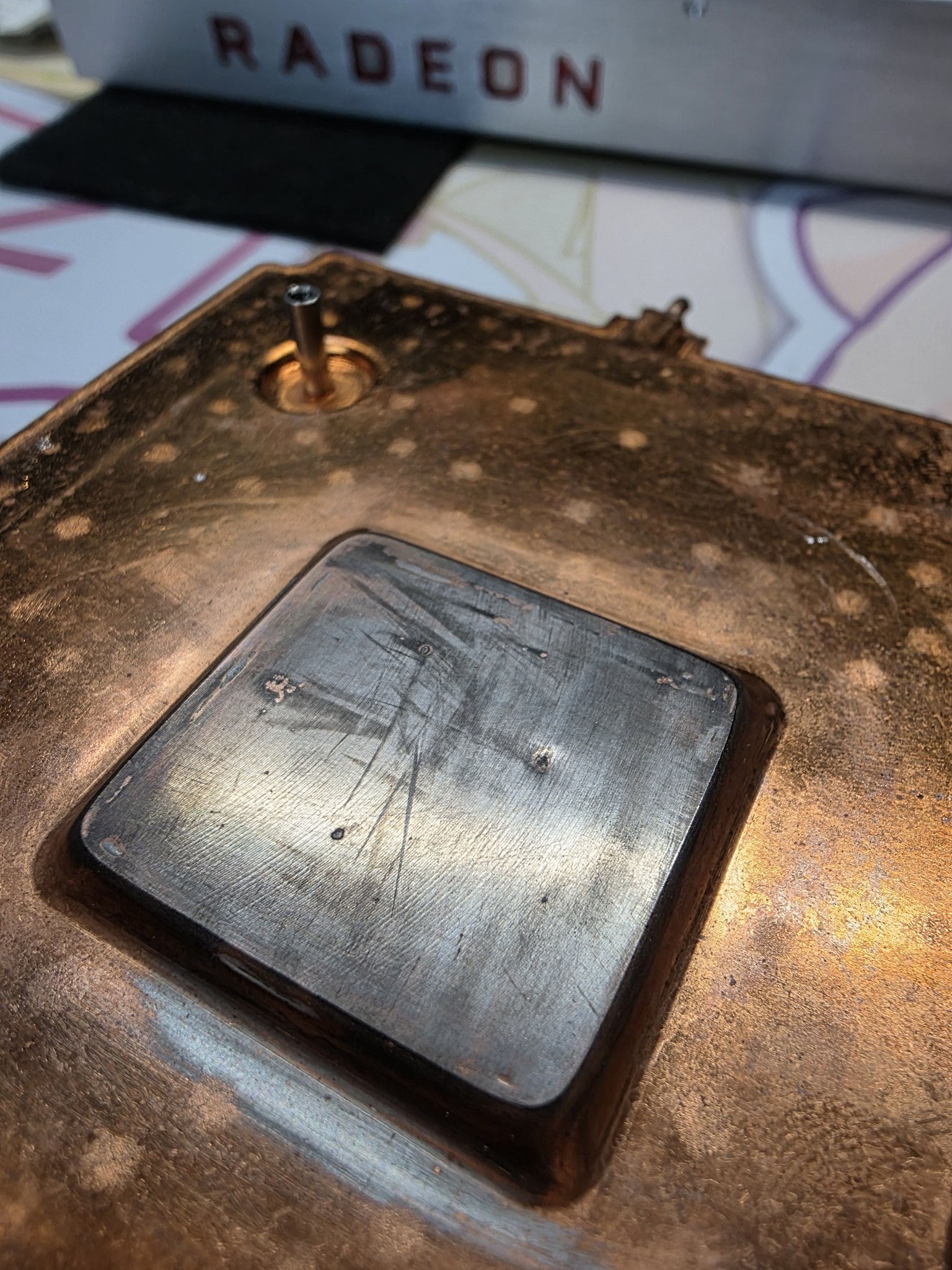

최종적으로 갈아낸뒤 결과입니다
어.. 오목한건 잡히긴 했으나 오히려 방열판이 볼록해졌네요
다시 갈기는 싫으니 좀 편법을 써봅시다

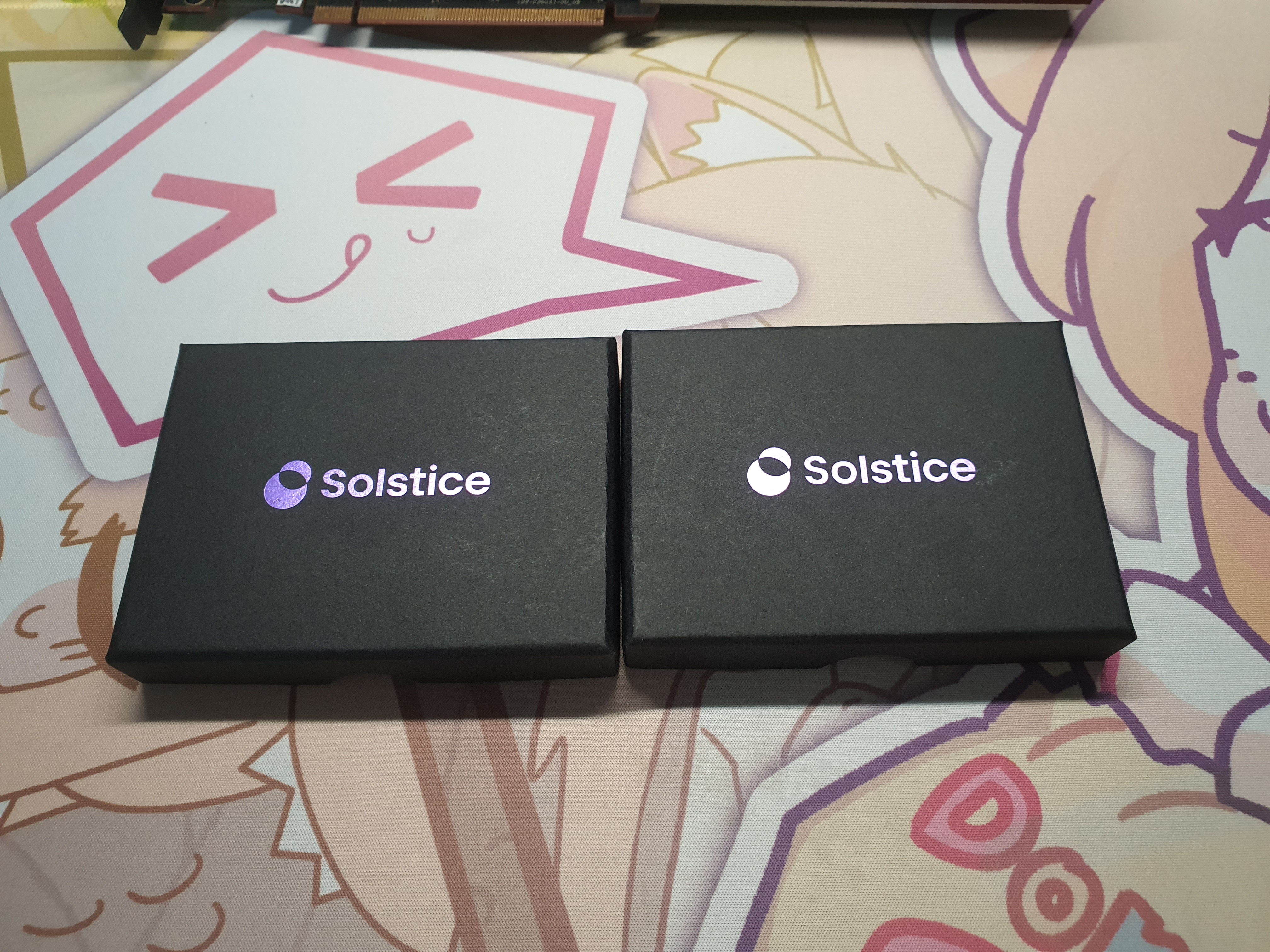

이런곳에 무안단물급으로 쓰인다는 써멀패드 PTM7950입니다
꽤나 한 가격 하더군요

구성품은 패드와 스티커 입니다

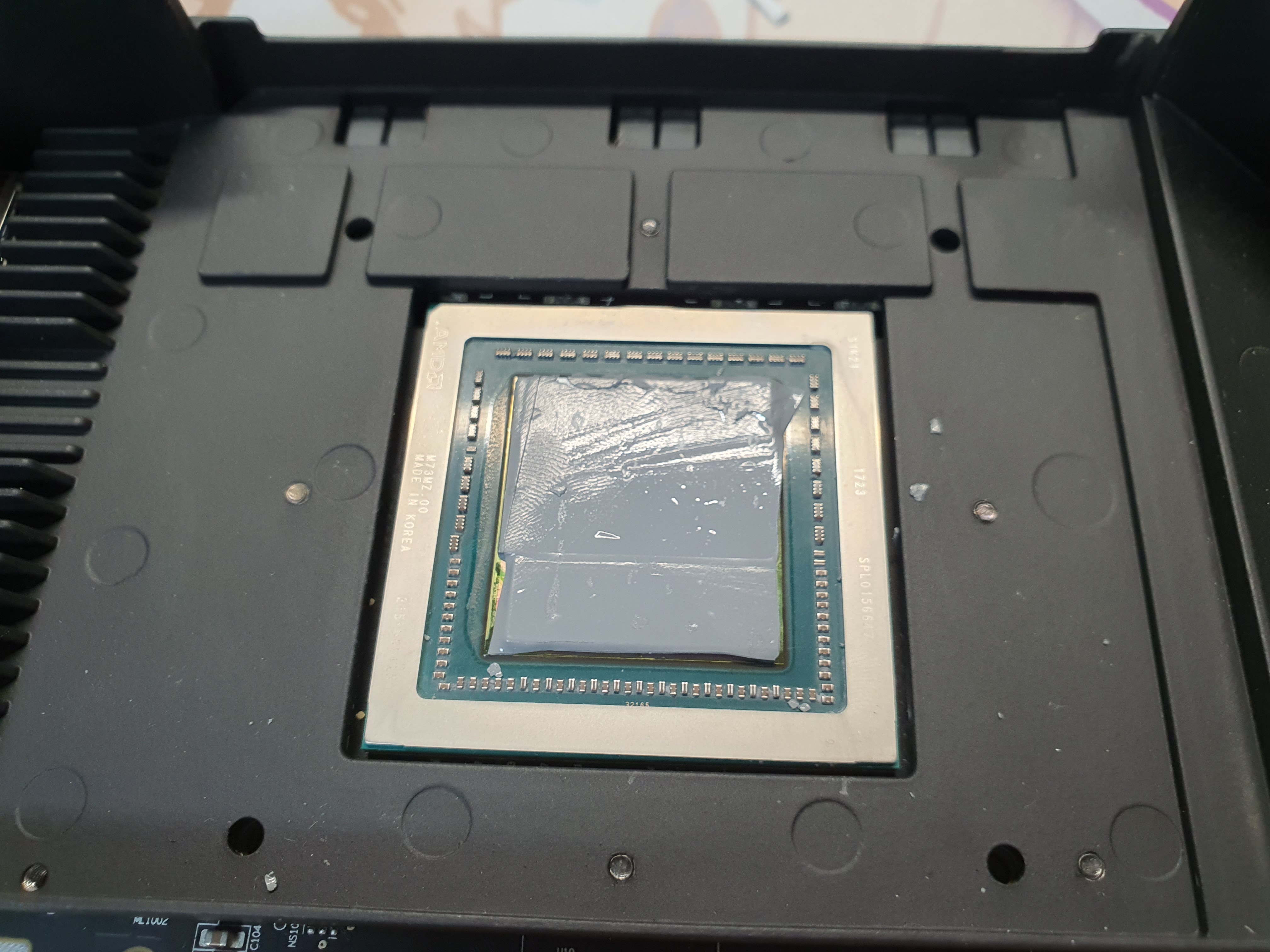

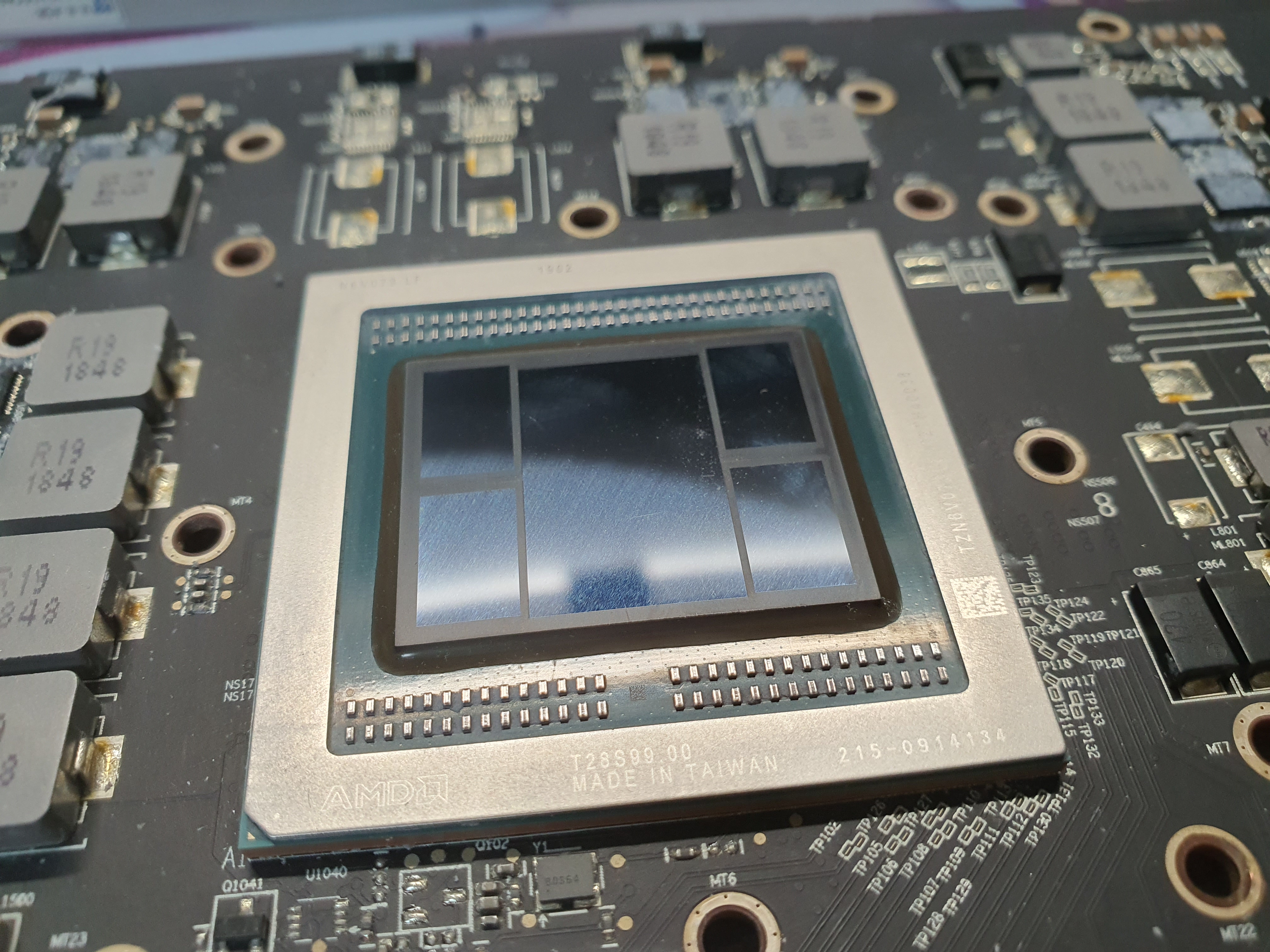

라칠이 칩셋

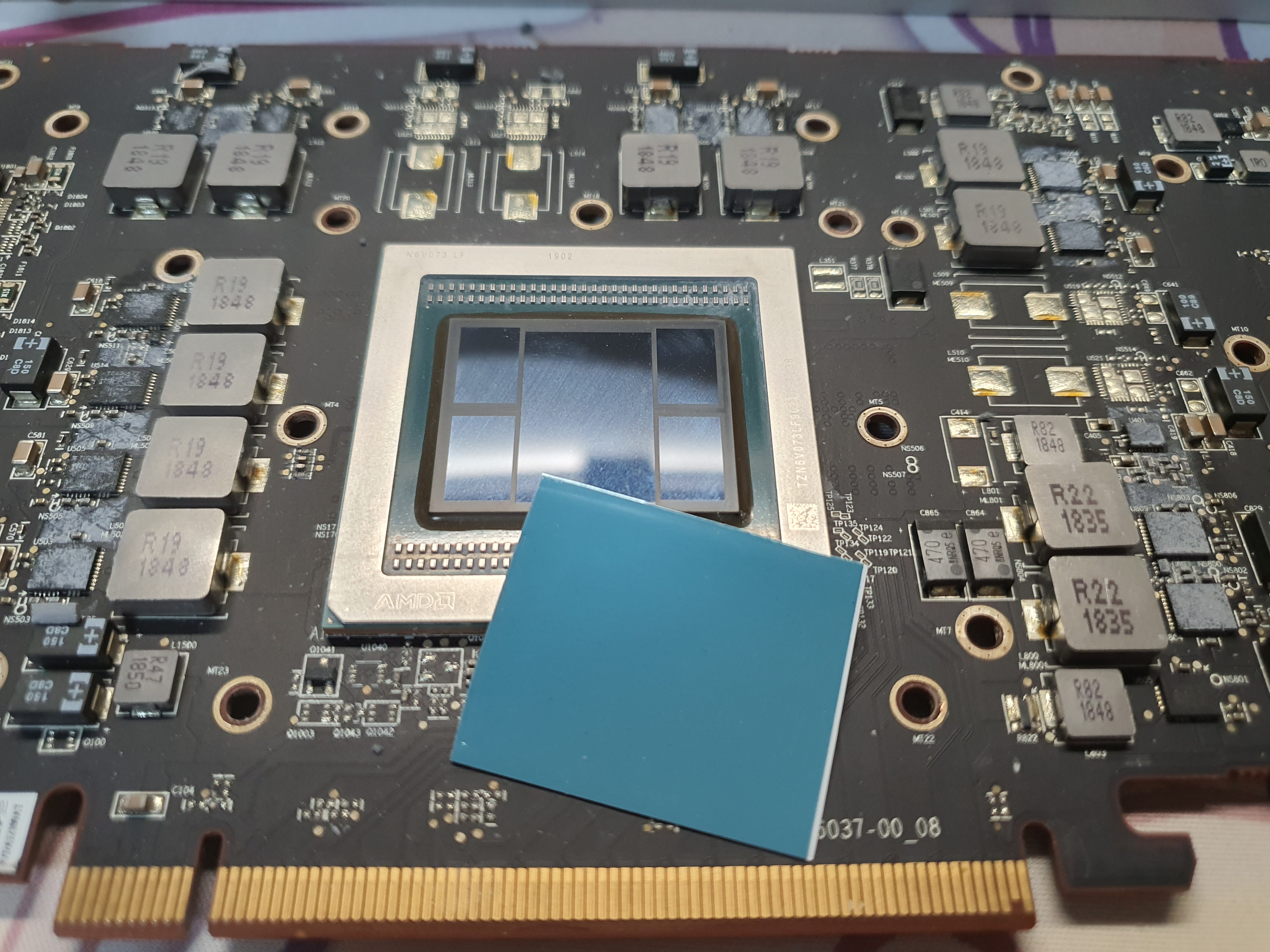

이녀석을 대충 코어 크기에 맞게 잘라주고

이런! 망했습니다
투명 필름을 때고 붙인뒤 흰 필름을 때는 순서로 작업했었어야 했는데 반대로 작업했다가 늘어나고 난리가 났습니다

자연스럽게 땜빵을 해봤지만 이게 효과가 있을지 모르겠습니다..

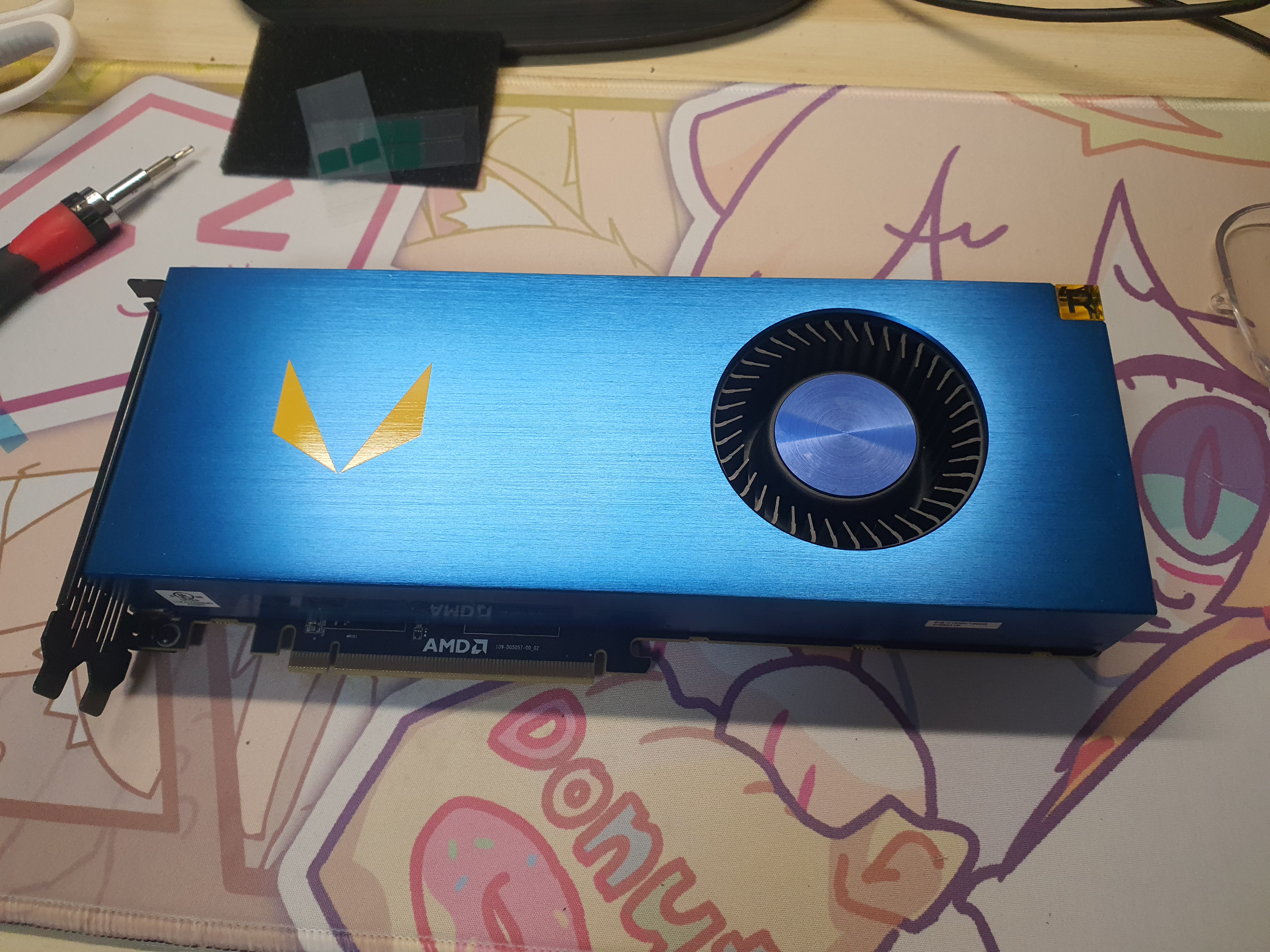

같은 방법으로 베가 프론티어도 작업을 해줍니다

이친구는 비교적 쉽게 상단쿨러 커버만 때면 간단히 접근이 기능했습니다

근데 이거 펌프아웃 현상인지 뭔지 저런 자국이 생겼네요

똑같은 방법으로 작업을 해줬습니다

이번에는 정석(?)대로 잘 부착해서 비교적 잘 붙었습니다

같은 방법으로 또 베가 64도 작업했습니다만..

방열판 상태가 영 좋지 않아서 큰 효과가 있을지 모르겠습니다.

붙인 직후 occt를 돌린후 온도입니다
아직 자리를 못잡아서 그런지 핫스팟 온도가 너무 높습니다.
그래도 뭐 언더볼팅후 살살 굴려서 적절히 자리잡게 만들어주면 서서히 낮아지겠죠..?


일딴 후기는
뻘짓 그 자체 같습니다.
방열판을 갈아내는 래핑작업때 수평으로 힘을 주지 못해 그런가
양 모서리가 좀 갈려나가버렸습니다 이것때문에 핫스팟이 높은게 아닌가 싶습니다.
그리고 소문의 ptm7950도 꽤나 붙이기 어려웠고
완벽하게 수평으로 힘을 주는 장비가 있지 않는 이상 안하는게 좋을것 같습니다
